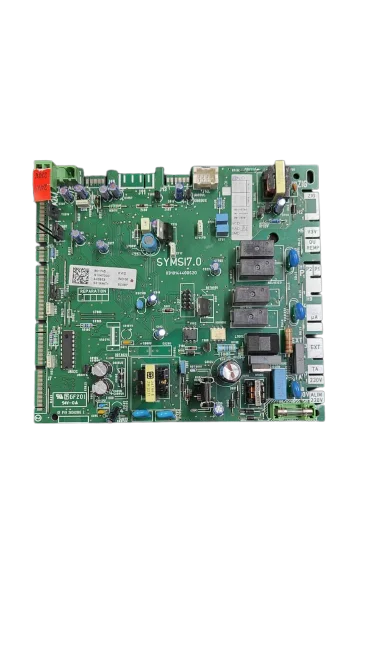

Carte électronique contrôle principal Saunier Duval ThemaClassic C25E Ref. S10470
ReconditionnéSaunier DuvalCartes électroniques

Carte électronique contrôle principal Saunier Duval ThemaClassic C25E Ref. S10470

80 €TVA incluse

Carte électronique : pièce détachée reconditionnée qui pilote l'allumage, la modulation et les sécurités de la chaudière. Utile si la chaudière ne s'allume pas, se met en sécurité ou si le tableau de commande ne répond pas. Compatible avec F 25 E, F 24 E, C 24 E (réf. S10470). Comprend 1 an de garantie et une livraison en 24/48 h en péninsule.

1
Contacter par WhatsApp
Livraison en 24/48 h
Garantie de 1 an
Retour sous 14 jours
Support technique

Données Clés

Référence
S10470
Marque
Saunier Duval
Type de pièce
Cartes électroniques
Unités disponibles
0 unité en stock
État
Reconditionnée
Garantie
1 an
Livraison
24 / 48 h (France métropolitaine)
Retour
14 jours

La même pièce (réf. S10470) équipe ces modèles. Compatibilité vérifiée ; vérifiez la référence avant d'acheter.

ThemaClassic

  • F 25 E
  • F 24 E
  • C 24 E
  • C 25 E
  • C AS 24 E
  • C AS 25 E
  • F AS 24 E
  • F AS 25 E
  • F AS 30 E

Themafast

  • C 24 E
  • C 25 E
  • C 28 E
  • C 30 E
  • F 24 E
  • F 25 E
  • F 25 E H-MOD
  • F 30 E
  • F 30 E H-MOD

Thematek

  • C 24 E
  • C 24 EO BT
  • F 24 E
  • S C 24 E
  • S F 24 E

Isotwin

  • C 24 EA
  • C 28 EA
  • C 24 E ad04
  • C 24 E de04
  • F 24 E
  • F 24 EA
  • F 28 EA

Isofast

  • F 30 E H-MOD
  • F 35 E H-MOD

Thema

  • F 25 E STL

Codes de panne liés à cette pièce (et non à l'ensemble de la chaudière). Ils ont souvent plusieurs causes possibles : écartez d'abord les électrodes, le câblage/les connexions et l'alimentation en gaz. Vérifié avec ≥3 sources.

CodeQue signifieCause et diagnostic (cette pièce)
F13Défaut du circuit imprimé principal (carte/PCB)Oui — c'est le code directement lié à la carte. Vérifiez le 230 V, le fusible, les connecteurs et la mise à la terre ; si le défaut persiste, remplacez la carte.
F11Aucun signal n'arrive au circuit principalPossible — écartez d'abord le câblage et les connecteurs vers la carte ; s'ils sont en bon état, c'est généralement la carte.
F12Absence de signal de l'interface utilisateurNormalement non — il s'agit généralement de l'afficheur ou de son câble, pas de cette carte principale.
F18Défaut de l'interface utilisateurNormalement non — cela concerne le panneau/afficheur, pas cette carte.
Comment savoir si l'erreur F13 indique qu'il faut remplacer la carte principale S10470 ?
F13 = défaut du circuit imprimé principal ; si après vérification de la tension secteur, du fusible, des connecteurs et des masses l'erreur persiste, la carte est la principale suspecte. Pour F11, écartez d'abord les coupures ou faux contacts dans le câblage et les connecteurs. Les F12/F18 ne concernent pas cette carte (ils relèvent de l'interface utilisateur).
Comment confirmer la compatibilité par référence et modèle ?
Vérifiez que votre carte porte la référence S10470 ou S1047000. Cette même carte équipe les familles ThemaClassic, Themafast, Thematek, Isotwin, Isofast (H-MOD) et Thema F25E STL. Croisez également le modèle exact de votre chaudière avec la vue éclatée.
À l'installation, faut-il paramétrer ou programmer quelque chose ?
Si vous remplacez par la même référence S10470, aucun codage complet n'est nécessaire, mais il convient de reproduire la position des cavaliers/microinterrupteurs de la carte d'origine. Après le montage, un technicien doit ajuster les paramètres de service et vérifier la combustion et les sécurités.
Quelle est la différence entre cette carte et l'afficheur ou l'interface utilisateur ?
La carte principale gère l'allumage, la modulation, les sondes et les sécurités ; l'afficheur n'est que l'interface frontale. F12 et F18 concernent généralement l'afficheur ou son câble, pas cette carte. Si votre panne est F13, c'est la carte principale qui est en cause.
Pourquoi une carte grille-t-elle et comment éviter que la neuve tombe en panne ?
Causes typiques : pics de tension, courts-circuits dans la pompe, le ventilateur ou les vannes, humidité et mauvaise mise à la terre. Avant de monter la neuve, contrôlez les périphériques, assainissez le câblage et les connecteurs, corrigez les entrées d'eau et installez un protecteur contre les surtensions.
Que signifie « reconditionnée » et quelle couverture inclut-elle ?
Pièce démontée d'une chaudière hors service, révisée et testée sur banc ; elle n'est pas neuve d'usine. Comprend 1 an de garantie et 14 jours de retour. Livraison 24/48 h en péninsule.
