Daikin ADEAS100A · 9,50 kW dreiphasig Klimaanlage mit Kanälen
Daikin Kanalgerät mit 9,50 kW Kühlen und 10,80 kW Heizen; Inneneinheit ADEA und dreiphasige Stromversorgung.
- Rohre
- 3/8″ / 5/8″
- Wi-Fi
- Optional
- FRIGORIEN/h
- ≈ 8.170
- Kältemittel
- R32
MwSt. und Versand nach Spanien (Festland) inbegriffen. Installation nicht inbegriffen.
inkl. MwSt.Auf Lager verfügbar
Was ist im Daikin ADEAS100A · dreiphasig enthalten?
Innengerät, Außengerät und Steuerung des angegebenen Sets.
| Modell | Komponente | Lieferumfang |
|---|---|---|
| ADEA100A | Inneneinheit | 1 enthalten |
| AZAS100MY | Außeneinheit | 1 enthalten |
| BRC1E53A | Mikrocontroller mit Kabel enthalten | 1 enthalten |
Luftkanalsystem mit kabelgebundenem Steuergerät BRC1E53A. Kanäle, Gitter und Installation werden separat kalkuliert.

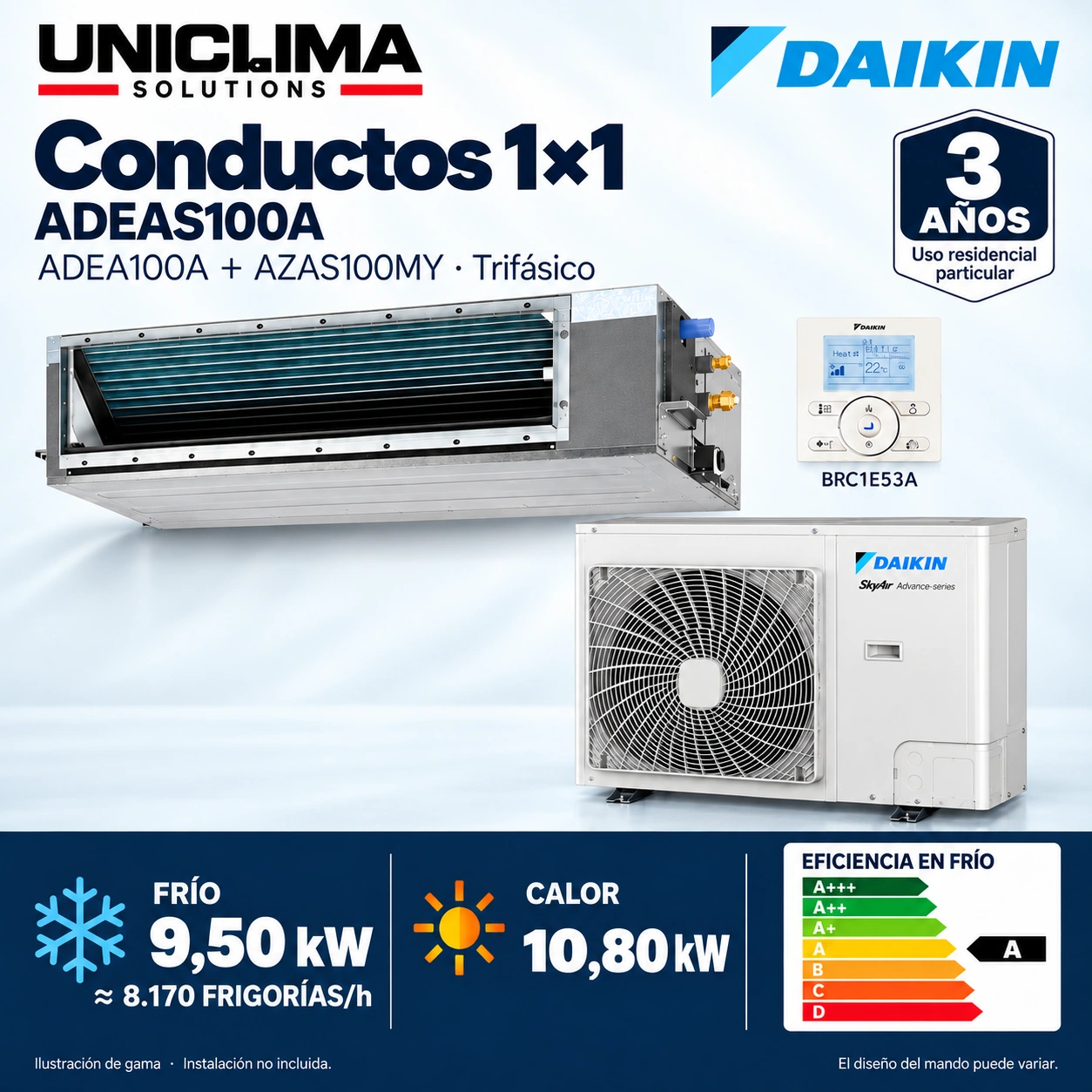

Titelseite: Illustration der Produktreihe basierend auf Katalogfotos, ohne Maßstab. Die einzelnen Bilder behalten die Referenzfotos bei. Das Design des Reglers kann sich aufgrund von Katalogaktualisierungen ändern.
Was vor der Installation von Daikin ADEAS100A · dreiphasig überprüft werden sollte
Die Wahl des Geräts ersetzt nicht die Überprüfung der Installation durch einen qualifizierten Fachmann.
- Reservieren Sie einen Innenraum von 1.400 × 245 × 800 mm sowie einen Wartungszugang. Passen Sie das Kanalsystem an den verfügbaren Druck von 40 / 150 Pa an.
- Kälteleitung 3/8″ / 5/8″, veröffentlichte Strecke 30 m (50 m äquivalent) und Höhenunterschied bis zu 30 m. Überprüfen Sie das Handbuch zur Außeninspektion.
- Der Tarifregler ist BRC1E53A. Bestätigen Sie das gelieferte Set; das Kanalsystem und die Installation werden separat veranschlagt.
Datenblatt: Daikin ADEAS100A · dreiphasig
- Marke
- Daikin
- Modell und Zusammensetzung
- Daikin ADEAS100A · dreiphasig
- Lieferumfang
- ADEA100A + AZAS100MY + BRC1E53A
- Installation
- Nicht enthalten
- Verfügbarkeit und Transport
- Auf Lager. MwSt. und Versand nach Spanien (Festland) inklusive. Installation nicht inklusive.
Installation auf einen Blick
- Innenraum
- 1.400 × 245 × 800 mmBreite × Höhe × Tiefe
- Außen
- 940 × 990 × 320 mmBreite × Höhe × Tiefe
- Rohre · Flüssigkeit / Gas
- 3/8″ / 5/8″
- Maximale veröffentlichte Länge
- 30 m (50 m äquivalent)
- Maximale Neigung
- 30 m
- Fabriklast veröffentlicht
- 2,60 kg
- Länge, die durch Vorladung abgedeckt wird
- 30 m
- Zusätzliche Last
- Laut Installationshandbuch
Leistungen und Abmessungen des Modells
Kapazitäten, Verbrauch, Effizienz, Geräusch und Abmessungen dieses Sets. Die Prüfbedingungen und das Klima sind Teil jedes Wertes.
- Set
- ADEAS100A
Identifikation und Kontrolle - Inneneinheit
- ADEA100A
Identifikation und Kontrolle - Außeneinheit veröffentlicht
- AZAS100MY
Identifikation und Kontrolle · Die genaue Überprüfung wird bei der Lieferung bestätigt. - Kabelgebundenes Tarifsteuergerät
- BRC1E53A
Identifikation und Kontrolle - Außenversorgung
- dreiphasig · 380–415 V
Identifikation und Kontrolle - Konnektivität
- Wi-Fi-Steuerung mit der optionalen Onecta-App · Adapter BRP069C81.
Identifikation und Kontrolle · Daikin Spanien · Tarifvorschau 2025 · PDF-Seite 51. - Nennleistung im Kaltbetrieb
- 9,50 kW
Leistung - Nennleistung in Wärme
- 10,80 kW
Leistung - Nominelle ungefähre FRIGORÍAS
- 8.170 Kälteleistung/h
Leistung · Richtwertumrechnung: kW × 860. - SEER
- 5,55
Effizienz des Sets - SCOP · mittlere Klimabedingungen
- 3,81
Effizienz des Sets - Jährlicher Verbrauch im Kältebetrieb
- 600 kWh/Jahr
Effizienz des Sets - Jährlicher Verbrauch an Wärme · Durchschnittliches Klima
- 2.205 kWh/Jahr
Effizienz des Sets - Energieklasse bei Kälte
- A
Effizienz des Sets - Energieklasse für Wärme · mittleres Klima
- A
Effizienz des Sets - Innen · Breite × Höhe × Tiefe
- 1.400 × 245 × 800 mm
Dimensionen und Luft - Innengewicht
- 46 kg
Dimensionen und Luft - Statische Außendruck · nominal / hoch
- 40 / 150 Pa
Dimensionen und Luft - Höhe des Körpers
- 245 mm
Dimensionen und Luft - Außen · Breite × Höhe × Tiefe
- 940 × 990 × 320 mm
Dimensionen und Luft · Aktuelle Tabelle AZAS-MV/MY. Ersetzen Sie die Tiefe von 380 mm des Tarifvorschusses. - Durchflussrate kalt · niedrig / mittel / hoch
- 23,0 / 26,0 / 29,0 m³/min
Dimensionen und Luft - Innengeräuschdruck bei kaltem Zustand · niedrig / mittel / hoch
- 30 / 32 / 34 dB(A)
Dimensionen und Luft - Außengewicht
- 72 kg
Dimensionen und Luft · Außentabelle ARXM-A oder AZAS-MV/MY. - Rohre · Flüssigkeit / Gas
- 3/8″ / 5/8″
Rohre und Installation - Maximale veröffentlichte Länge
- 30 m (50 m äquivalent)
Rohre und Installation - Maximale Neigung
- 30 m
Rohre und Installation - Kältemittel
- R32
Rohre und Installation - Installation
- Nicht enthalten
Rohre und Installation - Fabriklast veröffentlicht
- 2,60 kg
Rohre und Installation - Länge, die durch Vorladung abgedeckt wird
- 30 m
Rohre und Installation - Zusätzliche Last
- Laut Installationshandbuch
Rohre und Installation - Privater Wohngebrauch
- 3 Jahre
Garantie Daikin · Nach den Bedingungen des Herstellers. - Andere Verwendungen
- 2 Jahre Materialersatz
Garantie Daikin · Bitte die Bedingungen von Daikin bezüglich Umfang und Ausschlüssen einsehen.
Vor dem Kauf
- Daten der Kombination und Komponenten von Daikin, die in der Dokumentation angegeben sind. Abmessungen in Breite × Höhe × Tiefe; Jahresverbrauch unter standardisierten Bedingungen.
Dokumentation
Häufige Fragen: Daikin ADEAS100A · trifasig
Was ist im Daikin ADEAS100A Dreiphasen enthalten?
Die dokumentierte Kombination ist Innen ADEA100A, Außen AZAS100MY und Steuerung BRC1E53A aus der Preisliste. Die Außenprüfung wird bei der Lieferung bestätigt.
Welche Höhe benötigt das Gerät in der abgehängten Decke?
Der Innenkörper hat eine Höhe von 245 mm. Es sind Anschlüsse, Entwässerung und Wartungsabstände gemäß dem Handbuch vorzusehen.
Welche Druck hat es für die Leitungen?
Das Datenblatt des Innenraums gibt einen nominellen/hohen externen statischen Druck von 40 / 150 Pa an. Das Netzwerk wird durch die Berechnung der Verluste dimensioniert.
Enthält es Rohre und Installation?
Nein. Kanäle, Gitter, Montage, Materialien und Inbetriebnahme werden separat kalkuliert.
