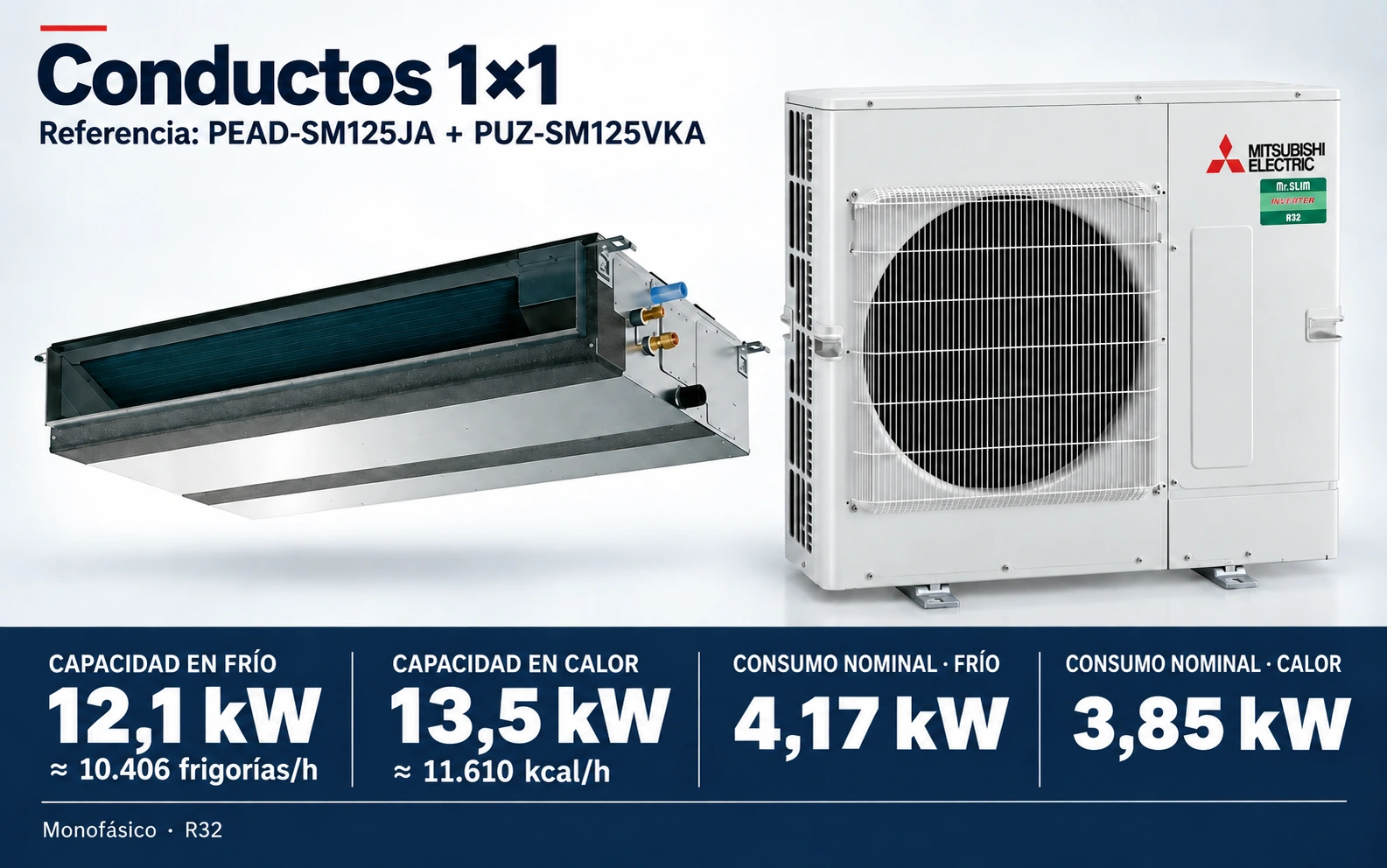

Klimaanlage mit Kanälen Mitsubishi Electric PEAD-SM125JA + PUZ-SM125VKA
Versand nach Spanien (Festland) inklusive · Lieferung in 24–48 h. Installation nicht inklusive.
inkl. MwSt.Verfügbar · Lieferung in 24–48 h
Klimaanlage mit Kanälen Mitsubishi Electric: PEAD-SM125JA + PUZ-SM125VKA. 1 × PEAD-SM125JA (Inneneinheit); 1 × PUZ-SM125VKA (Außeneinheit); 1 × PAR-41 (Fernbedienung). Installation nicht enthalten. Die PEAD-SM125JA mit PUZ-SM125VKA ist das monophase Kanalsystem mit einer Nennleistung von 12,1 kW im Kühlbetrieb und 13,5 kW im Heizbetrieb. Ihr Innenkörper misst 250 × 1.400 × 732 mm; der Platzbedarf für Kanäle, Rückführung und Wartung muss im Projekt überprüft werden. Saisonale Effizienz: Kühlung 210,6 %; Heizung 150,1 %. Der spanische Katalog von Juni 2025, PDF 186, gibt diese in Prozent an; es handelt sich nicht um SEER/SCOP-Verhältnisse und sie werden nicht in eine erfundene Energieklasse umgewandelt. Der Anbieter gibt an, dass eine Fernbedienung PAR-41 enthalten ist. Die Ausführung und die erweiterte Bezeichnung der Variante werden in dieser Quelle nicht spezifiziert. Die veröffentlichten Zahlen identifizieren ihre Quellen; diese Dokumentenprüfung verifiziert nicht die Seriennummer oder den physischen Inhalt der Bestellung.
Was ist im PEAD-SM125JA + PUZ-SM125VKA enthalten?
Die Zusammensetzung identifiziert jede Referenz und Menge. Sie ersetzt nicht die Kompatibilitätstabelle für andere Kombinationen.
| Modell | Komponente | Lieferumfang |
|---|---|---|
| PEAD-SM125JA | Inneneinheit Innengerät für Kanäle | 1 enthalten |
| PUZ-SM125VKA | Außeneinheit Außeneinheit dieses Paares 1×1, einphasige Stromversorgung | 1 enthalten |
| PAR-41 | Steuergerät Mando PAR-41 inklusive. Der Anbieterpreis spezifiziert nicht das Suffix oder die Ausführung dieser Referenz. | 1 enthalten |
Zusätzliche Zubehörteile, die im Auftrag nicht ausdrücklich angegeben sind. Installationsarbeiten und Materialien, die nicht ausdrücklich im Angebot enthalten sind.
Die Bilder behalten den in ihrer Beschreibung angegebenen Referenz- oder Familienumfang; sie bestätigen weder die Verfügbarkeit noch die Seriennummer, die geliefert wird.
Was vor der Installation von PEAD-SM125JA + PUZ-SM125VKA überprüft werden sollte
Die Wahl des Geräts ersetzt nicht die Überprüfung der Installation durch einen qualifizierten Fachmann.
- Überprüfen Sie die Referenzen PEAD-SM125JA + PUZ-SM125VKA und die Überprüfung ihrer Etiketten, bevor Sie die Einheiten austauschen.
- Bewerten Sie die thermische Nachfrage, Verteilung, Isolierung und Lage, bevor Sie eine zentrale Klimaanlage auswählen.
- Überprüfen Sie die Abmessungen, Spielräume, Versorgung und Wege mit der spezifischen Dokumentation und einem qualifizierten Installateur.
- Das Budget muss Geräte, Materialien, Montage und Inbetriebnahme trennen.
Datenblatt: PEAD-SM125JA + PUZ-SM125VKA
- Marke
- Mitsubishi Electric
- Modell und Zusammensetzung
- PEAD-SM125JA + PUZ-SM125VKA
- Lieferumfang
- 1 × PEAD-SM125JA (Inneneinheit); 1 × PUZ-SM125VKA (Außeneinheit); 1 × PAR-41 (Fernbedienung)
- Installation
- Nicht enthalten
- Verfügbarkeit und Transport
- Neues Gerät verfügbar. MwSt. und Versand nach Spanien (Festland) inklusive · Lieferung in 24–48 h. Installation nicht inklusive. Kein Versand zu Inseln, Ceuta, Melilla oder ins Ausland.
Leistungen und Abmessungen des Modells
Kapazitäten, Verbrauch, Effizienz, Geräusch und Abmessungen dieses Paares. Die Prüfbedingungen und das Klima sind Teil jedes Wertes.
- Nennleistung im Kaltbetrieb
- 12,1 kW
Paar und dokumentierte Nennleistungen · Quelle: Mitsubishi Electric Spanien · Technische Spezifikationen PEAD-Kanäle, nicht angegebene Ausgabe, am 7. September 2026 konsultierte Kopie, PDF 1. - Nennleistung in Wärme
- 13,5 kW
Paar und dokumentierte Nennleistungen · Quelle: Mitsubishi Electric Spanien · Technische Spezifikationen PEAD-Kanäle, nicht angegebene Ausgabe, am 7. September 2026 konsultierte Kopie, PDF 1. - Energieversorgung / Phase
- Einphasig
Paar und dokumentierte Nennleistungen · Quelle: Mitsubishi Electric Spanien · Technische Spezifikationen PEAD-Kanäle, nicht angegebene Ausgabe, am 7. September 2026 konsultierte Kopie, PDF 1. - Kältemittel
- R32
Paar und dokumentierte Nennleistungen · Quelle: Mitsubishi Electric Spanien · Technische Spezifikationen PEAD-Kanäle, nicht angegebene Ausgabe, am 7. September 2026 konsultierte Kopie, PDF 1. - Jährlicher Normverbrauch im Kaltbetrieb
- 898 kWh/Jahr
Jahresnutzungsgrad dieses Paares · Quelle: Mitsubishi Electric Spanien · Gesamtkatalog, Ausgabe Juni 2025, PDF 186. Normiertes Prüfdaten des Paares; prognostiziert nicht die Rechnung oder den tatsächlichen Verbrauch des Hauses. - Jährlicher Normverbrauch an Wärme · mittleres Klima
- 3.085 kWh/Jahr
Jahresnutzungsgrad dieses Paares · Quelle: Mitsubishi Electric Spanien · Gesamtkatalog, Ausgabe Juni 2025, PDF 186. Normiertes Prüfdaten des Paares; prognostiziert nicht die Rechnung oder den tatsächlichen Verbrauch des Hauses. - Jahresnutzungsgrad in Prozent veröffentlicht
- Jahresarbeitszahl: Kälte 210,6 %; Wärme 150,1 %.
Jahresnutzungsgrad dieses Paares · Quelle: Mitsubishi Electric Spanien · Gesamtkatalog, Ausgabe Juni 2025, PDF 186. Die Tabelle dieser Ausgabe veröffentlicht Prozentsätze: sie bleiben als Prozentsätze erhalten, ohne sie in SEER/SCOP-Verhältnisse umzuwandeln. - Innengerät · Höhe × Breite × Tiefe
- 250 × 1.400 × 732 mm
Körper der Einheiten, Akustik und Konnektivität · Quelle: Mitsubishi Electric Spanien · Technische Spezifikationen PEAD-Kanäle, nicht angegebene Ausgabe, konsultierte Kopie am 7. September 2026, PDF 1. Abmessungen des Körpers, keine Montagereserve; Überprüfen Sie Überstände, Spiel und Zubehör im Plan. - Gewicht der Inneneinheit
- 40 kg
Körper der Einheiten, Akustik und Konnektivität · Quelle: Mitsubishi Electric Spanien · Technische Spezifikationen PEAD-Kanäle, nicht angegebene Ausgabe, konsultierte Kopie vom 7. September 2026, PDF 1. - Innengeräuschdruck im Kaltbetrieb
- 33 / 36 / 40 dB(A)
Körper der Einheiten, Akustik und Konnektivität · Quelle: Mitsubishi Electric Spanien · Technische Spezifikationen PEAD-Kanäle, nicht angegebene Ausgabe, konsultierte Kopie am 7. September 2026, PDF 1. Werte nach Ventilatorgeschwindigkeit; Schallpegel, nicht Schallleistung. - Außeneinheit · Höhe × Breite × Tiefe
- 981 × 1.050 × 330 mm
Körper der Einheiten, Akustik und Konnektivität · Quelle: Mitsubishi Electric Spanien · Technische Spezifikationen PEAD-Kanäle, nicht angegebene Ausgabe, konsultierte Kopie am 7. September 2026, PDF 1. Abmessungen des Körpers, keine Montagereserve; Überprüfen Sie Überstände, Spiel und Zubehör im Plan. - Gewicht der Außeneinheit
- 84 kg
Körper der Einheiten, Akustik und Konnektivität · Quelle: Mitsubishi Electric Spanien · Technische Spezifikationen PEAD-Kanäle, nicht angegebene Ausgabe, konsultierte Kopie vom 7. September 2026, PDF 1. - Außengeräuschdruck im kalten Zustand
- 54 dB(A) im Kaltbetrieb
Körper der Einheiten, Akustik und Konnektivität · Quelle: Mitsubishi Electric Spanien · Technische Spezifikationen PEAD-Kanäle, nicht angegebene Ausgabe, konsultierte Kopie am 7. September 2026, PDF 1. Nennwert bei Kühlung; nicht auf Heizung übertragbar. - Nennleistung im Kaltbetrieb
- 4,17 kW
Elektrische Leistung und Betrieb bei unterschiedlichen Lasten · Unter nominalen Prüfbedingungen aufgenommene Elektrizität; es handelt sich nicht um einen konstanten Verbrauch oder eine Angabe in kWh/Jahr. - Nennwärmeleistung
- 3,85 kW
Elektrische Leistung und Betrieb bei unterschiedlichen Lasten · Unter nominalen Bedingungen aufgenommene Elektrizität; darf nicht mit der abgegebenen Heizleistung verwechselt werden. - EER / COP nominal
- 2,9 / 3,5
Elektrische Leistung und Betrieb bei unterschiedlichen Lasten · Wirkungsgradverhältnisse unter Nennbedingungen; sie sind nicht SEER/SCOP und garantieren diese Leistung nicht bei jeder Temperatur. - Kälteleistungsbereich
- 6 bis 13 kW
Elektrische Leistung und Betrieb bei unterschiedlichen Lasten · Mindest- und Höchstkapazität, die für dieses genaue Paar veröffentlicht wurde. Es stellt nicht den elektrischen Verbrauch dar. - Kapazitätsbereich in Wärme
- 4,1 bis 15 kW
Elektrische Leistung und Betrieb bei unterschiedlichen Lasten · Minimale und maximale Kapazität des Katalogs; es handelt sich nicht um eine abgedeckte Fläche oder eine konstante Leistung unter allen äußeren Bedingungen. - Designlast bei -10 °C (Pdesign)
- 8,5 kW
Elektrische Leistung und Betrieb bei unterschiedlichen Lasten · Heizungsdesignlast bei der angegebenen Referenztemperatur. Dies ist ein anderer Wert als die Nennkapazität in Wärme. - Luftstrom der Inneneinheit
- 29,5 / 35,5 / 42 m³/min
Luftdurchsatz und verfügbarem Druck · Werte bei niedriger, mittlerer und hoher Geschwindigkeit, in der Reihenfolge B/M/A aus der Tabelle des Herstellers. - Wählbarer statischer Druck
- 35 / 50 / 70 / 100 / 150 Pa
Luftdurchsatz und verfügbare Druck · Einstellungen veröffentlicht von Mitsubishi; garantieren nicht den gleichen Durchsatz bei beliebiger Länge oder Druckverlust der Kanäle. - Luftdurchsatz der Außeneinheit
- 86 m³/min
Luftdurchsatz und verfügbarem Druck · Daten der Außeneinheit, nicht Luftdurchsatz oder Erneuerung des Raums. - Versorgungsspannung
- 230 V
Elektrische und kälte technische Anschlüsse · Dieses Paar ist einphasig. Überprüfen Sie die tatsächliche Stromversorgung vor der Montage. - Maximale Intensität des Sets
- 29,3 A
Elektrische und kühltechnische Anschlüsse · Wert der Zeile Spannung/Phasen - Maximale Intensität. Es ist nicht der Nennwert des Leitungsschutzschalters: Leitung und Schutzvorrichtungen müssen für die Installation dimensioniert werden. - Durchmesser von Rohren · Flüssigkeit / Gas
- 9,52 / 15,88 mm
Elektrische und kälte technische Anschlüsse · Flüssig/Gas-Anordnung im Katalog. Materialien, Isolierung, Anschlüsse und genaue Überprüfung im Installationshandbuch überprüfen. - Maximale Rohrneigung
- 30 m
Elektrische und kühltechnische Anschlüsse · Veröffentlichtes vertikales Limit für das Paar; außerdem die Verlegung und die Einschränkungen im Handbuch überprüfen. - Maximale Gesamtlänge der Rohrleitung
- 40 m
Elektrische und kühltechnische Anschlüsse · Tatsächlicher Rohrverlauf, nicht die gerade Distanz. Dies sind keine Meter, die im Kauf enthalten sind, noch eine Bestätigung, dass die Vorladung den gesamten Verlauf abdeckt. - Werkseitige Kältemittelvordruck
- 3,6 kg R32
Elektrische und kühltechnische Anschlüsse · Vom Hersteller Mitsubishi veröffentlichte Fabrikmenge. Die zusätzliche Last hängt von der Strecke und dem Handbuch des Außengeräts ab; sie wird hier nicht aufgrund von Annahmen berechnet. - Betriebstemperaturbereich im Kaltbetrieb
- -15 bis 46 °C
Montage und Betriebsgrenzen · Für Kühlung mit Außentemperaturen unter -5 °C verlangt der Katalog eine optionale Windschutzleiste. Der Bereich garantiert nicht die Nennleistung an allen Punkten. - Betriebstemperaturbereich für Heizung
- -15 bis 21 °C
Montage und Betriebsgrenzen · Die veröffentlichten Außentemperaturen für den Betrieb entsprechen nicht einer Garantie für die Nennleistung über den gesamten Bereich. - Länge des Rohrleitungsversuchs nominal
- 5 m
Montage und Betriebsgrenzen · Vom Hersteller verwendete Länge zur Berechnung der Kapazität unter Nennbedingungen; es handelt sich nicht um ein mit dem Set geliefertes Rohr. - Maximale Anzahl der Kurven
- 15
Montage und Betriebsgrenzen · Der im Katalog vermerkte Grenzwert. Muss zusammen mit der Länge, dem Höhenunterschied und der Montageanleitung überprüft werden. - Entfeuchtungsgrenze
- Es funktioniert nicht unter 13 °C im Raum.
Montage und Betriebsgrenzen · Bedingung, die von Mitsubishi in den Hinweisen dieser Serie ausdrücklich angegeben wird; nicht mit dem Außenbetriebsbereich verwechseln. - Entwässerungspumpe
- Integriert
Montage und Betriebsgrenzen · Die auf dieser Seite angegebene Leistung dieser Serie. Das Abflussrohr, seine Ausführung und die zulässige Höhe werden bei der Installation überprüft. - Kondensationskontrolle
- Integriert
Montage und Betriebsgrenzen · Der Katalog gibt an, dass es in den Einheiten integriert ist. Es ersetzt nicht den erforderlichen Windschutz für bestimmte Anwendungen bei Kälte. - Zusätzliche Angabe für die Außenfläche
- (+40) mm laut Katalog
Montage und Betriebsgrenzen · Die Tabelle zeigt die Gesamtabmessungen mit 981 × 1.050 × 330 (+40) mm. Ergänzen Sie die bereits veröffentlichten Maße des Gehäuses; es handelt sich nicht um ein Wartungsspiel oder um eine spezifische Komponente ohne Plan. - Fernbedienung enthalten
- Mando PAR-41 inklusive. Der Anbieterpreis spezifiziert nicht das Suffix oder die Ausführung dieser Referenz.
Steuerung und Konnektivität - Wi-Fi
- Es wird kein Wi-Fi in diesem Angebot angekündigt. Die Steuerung über das Mobilgerät erfordert ein kompatibles Zubehör; die Referenz muss für das spezifische Gerät überprüft werden.
Steuerung und Konnektivität
Vor dem Kauf
- Die Einheit, die Bedingung und die Quelle jedes Wertes aus dem Originalkatalog bleiben erhalten. Die angegebenen Ausgaben und Revisionen grenzen ihren Umfang ein; fehlende Zahlen werden nicht durch Analogie ergänzt. Die Handelsbedingungen von Uniclima werden separat validiert.
Handbücher und technische Dokumentation
Offizielle Quellen des Herstellers. Vergleichen Sie das Modell und die Überprüfung der Etiketten beider Einheiten.
- Mitsubishi Electric Spanien · PEAD Serie PRO (Web)Dokumentierter Bereich: Inneneinheit · Höhe × Breite × Tiefe; Gewicht der Inneneinheit; Schalldruckpegel innen im Kaltbetrieb; Gewicht der Außeneinheit; Schalldruckpegel außen im Kaltbetrieb
- Mitsubishi Electric · Gesamtkatalog Juni 2025 (PDF)Dokumentierter Bereich: Normierter Jahresverbrauch im Kältebetrieb; Normierter Jahresverbrauch im Wärmebetrieb · mittleres Klima; Veröffentlichten saisonalen Effizienz in Prozent
- Mitsubishi Electric · Gesamtkatalog, Juni 2025 · gedruckte Seite 184 · PDF 186 (PDF)Dokumentierter Bereich: Betriebstemperaturbereich im Kältebetrieb; Betriebstemperaturbereich im Wärmebetrieb; Nennrohrlänge des Tests; Maximale Anzahl der Biegungen; Entfeuchtungsgrenze; Abwasserpumpe; Kondensationsregelung; Zusätzliche Anzeige für Außenbereich
Häufige Fragen: PEAD-SM125JA + PUZ-SM125VKA
Was ist im PEAD-SM125JA + PUZ-SM125VKA enthalten?
1 × PEAD-SM125JA (Inneneinheit); 1 × PUZ-SM125VKA (Außeneinheit); 1 × PAR-41 (Fernbedienung). Die vorherige Zusammensetzung identifiziert die Einheiten und Steuerungen dieses Angebots. Die Installation wird separat beauftragt.
Welche Maße sollte ich überprüfen, bevor ich die Ausrüstung reserviere?
Innengerät · Höhe × Breite × Tiefe: 250 × 1.400 × 732 mm. Außengerät · Höhe × Breite × Tiefe: 981 × 1.050 × 330 mm. Dies sind die Maße der angegebenen Komponenten, nicht die minimalen Installationsmaße. Berücksichtigen Sie auch die erforderlichen Spielräume, Anschlüsse und Wartungszugänge, die im Handbuch angegeben sind.
Wie viel Strom benötigt wird und wie unterscheidet sich die Kälteleistung?
Nennleistung im Kaltbetrieb: 4,17 kW. Nennleistung im Heizbetrieb: 3,85 kW. Die thermische Leistung beschreibt die abgegebene Kälte oder Wärme; die elektrische Leistung ist der Eingang des Geräts. Die Nennwerte sind kein konstanter Verbrauch und keine Prognose für die Rechnung.
Ist das Wi-Fi enthalten oder muss ein Zubehör hinzugefügt werden?
Es wird kein Wi-Fi in diesem Angebot angekündigt. Die Steuerung über das Mobilgerät erfordert ein kompatibles Zubehör; die Referenz muss für das spezifische Gerät überprüft werden.
Welcher Befehl erhält das Gerät?
Mando PAR-41 inklusive. Der Anbieterpreis spezifiziert nicht das Suffix oder die Ausführung dieser Referenz.
Sind die Dezibel im Datenblatt der Lärm, den ich zu Hause hören werde?
Schalldruck innen im Kaltbetrieb: 33 / 36 / 40 dB(A). Schalldruck außen im Kaltbetrieb: 54 dB(A) im Kaltbetrieb. Behalten Sie die angegebene Geschwindigkeit und den Modus beim Vergleich bei. Schalldruck und Schallleistung sind verschiedene Größen; der wahrgenommene Lärm hängt auch vom Raum und der Montage ab.
Was sollte ich überprüfen, wenn ich meine Kanäle nutzen möchte?
Um PEAD-SM125JA + PUZ-SM125VKA zu installieren, muss der Techniker den Durchfluss und den Zustand des Netzwerks, die Rücklaufgitter, den Abfluss und den Wartungszugang überprüfen. Dass die Maschine passt, garantiert nicht, dass die Kanäle ihre 12,1 kW Kälte gut verteilen. Der Preis beinhaltet nicht die Anpassung dieses Netzwerks.
Warum zeigt es 12,1 kW an, wenn das Modell 125 heißt?
Weil die Handelsnummer die Nennleistung des Paares nicht ersetzt. PEAD-SM125JA + PUZ-SM125VKA gibt 12,1 kW im Kühlen und 13,5 kW im Heizen an; verwenden Sie diese Werte beim Vergleich von Bedürfnissen und Alternativen.
Was ändert sich, wenn ich von PEAD100 aufsteige?
Die Nennleistung im Kaltbetrieb steigt von 9,5 auf 12,1 kW. Beide veröffentlichten Innengeräte haben eine Breite von 1.400 mm, aber die gemeinsame Breite garantiert nicht, dass sie die gleichen Durchflussmengen, Anschlüsse oder die Versorgung der vorherigen Installation verwenden.
Soll ich VKA oder YKA im PEAD125 wählen?
VKA entspricht der einphasigen und YKA der dreiphasigen Variante. Beide Paare liefern 12,1 kW Kälte mit PEAD-SM125JA; wählen Sie die geeignete Version für die geplante Linie, ohne zu denken, dass dreiphasig mehr Kühlung bedeutet.
Kann ich in jedem Raum eine andere Temperatur einstellen?
Die Lieferung umfasst eine Steuerung für die Einheit, kein Raumzonierungssystem. Um Zonen unabhängig zu regeln, sind kompatible Steuerungen und Verteilungselemente erforderlich, die separat gemäß dem Kanalsystem definiert sind.
