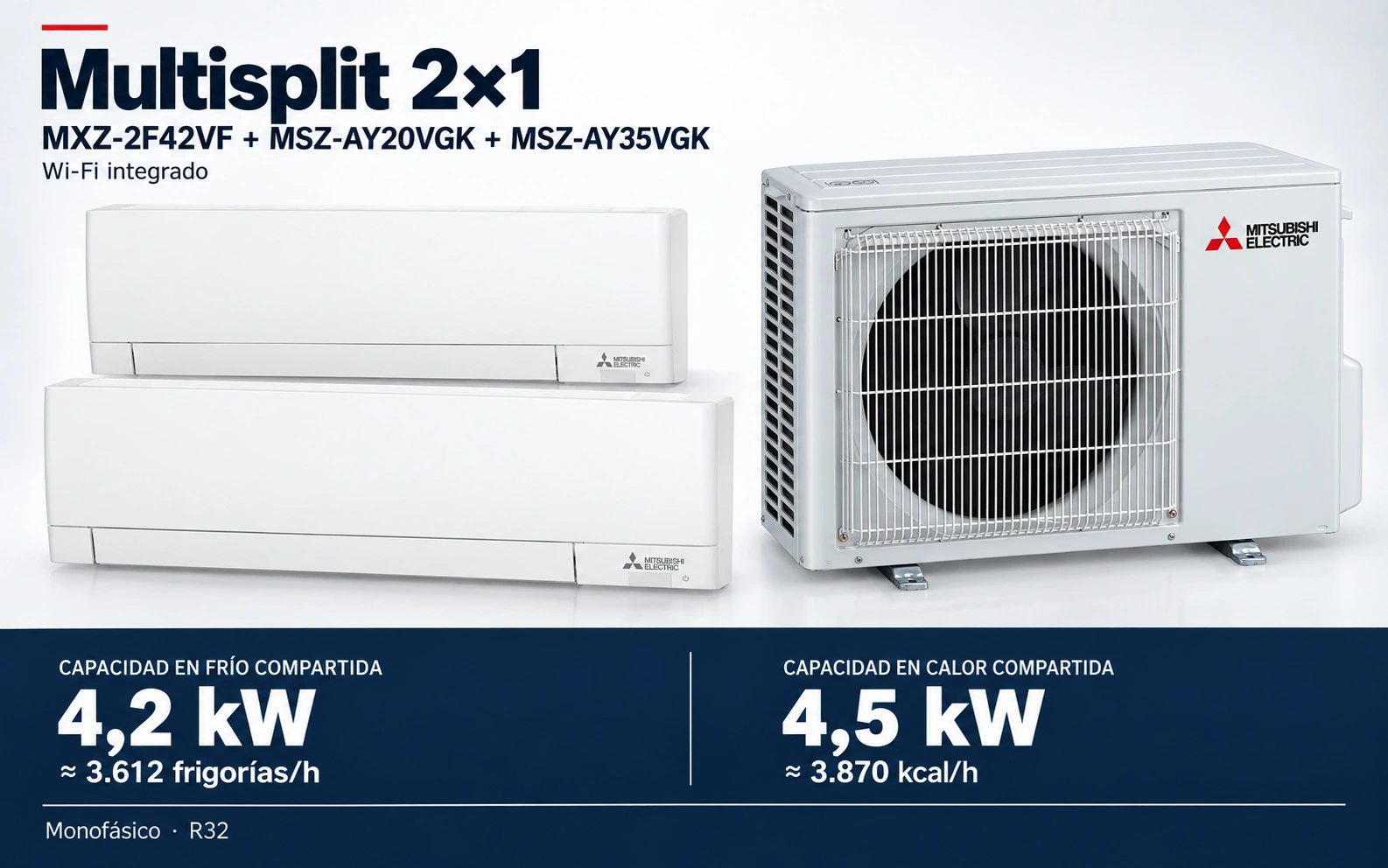

Representación ilustrativa Multisplit 2×1: MXZ-2F42VF + MSZ-AY20VGK + MSZ-AY35VGK. Capacidad en frío compartida: 4.2 kW, aproximadamente 3612 frigorías por hora. Capacidad en calor: 4.5 kW. Render basado en fotografías de referencia; originales en la galería, no a escala.
NeuMitsubishi ElectricMultisplit 2×1

Multisplit 2×1 Mitsubishi Electric MXZ-2F42VF + MSZ-AY20VGK + MSZ-AY35VGK

Versand nach Spanien (Festland) inklusive · Lieferung in 24–48 h. Installation nicht inklusive.

inkl. MwSt.Verfügbar · Lieferung in 24–48 h

Multisplit 2×1 Mitsubishi Electric: MXZ-2F42VF + MSZ-AY20VGK + MSZ-AY35VGK. 1 × MXZ-2F42VF (Außeneinheit); 1 × MSZ-AY20VGK (Wandinneneinheit); 1 × MSZ-AY35VGK (Wandinneneinheit); 1 × SH23E (Fernbedienung); 1 × SH22Q (Fernbedienung). Installation nicht enthalten. Kombiniert eine AY20 und eine AY35 mit der 2F42: zwei verschiedene Inneneinheiten zur Auswahl je nach den Bedürfnissen jedes Raumes. Das Set teilt sich 4,2 kW Nennleistung im Kühlbetrieb und 4,5 kW im Heizbetrieb. Das Angebot umfasst 2 Inneneinheiten (1 × MSZ-AY20VGK + 1 × MSZ-AY35VGK) und eine Außeneinheit MXZ-2F42VF. Diese Zahl beschreibt die enthaltenen Teile, nicht unabhängige 1×1 Systeme. Die Auswahl erfolgt anhand der thermischen Lasten jedes Raumes und der Installationsbedingungen; die Inneneinheiten ersetzen diese Berechnung nicht. Die 2 Inneneinheiten beinhalten Wi-Fi für verbundenen Steuerung und eine Infrarotfernbedienung pro Einheit. Du kannst jeden Raum separat einstellen; alle teilen sich den Kühl- oder Heizmodus der Außeneinheit.

Komponenten und Lieferung

Was ist im MXZ-2F42VF + MSZ-AY20VGK + MSZ-AY35VGK enthalten?

Die Zusammensetzung identifiziert jede Referenz und Menge. Sie ersetzt nicht die Kompatibilitätstabelle für andere Kombinationen.

ModellKomponenteLieferumfang
MXZ-2F42VFAußeneinheit
2 Anschlüsse · MXZ-F Reihe		1 enthalten
MSZ-AY20VGKWandgerät
1 Einheit enthalten · Klasse 20		1 enthalten
MSZ-AY35VGKWandgerät
1 Einheit enthalten · Klasse 35		1 enthalten
SH23ESteuergerät
Enthält 2 Infrarotfernbedienungen, eine pro Inneneinheit: 1 × SH23E für MSZ-AY20VGK; 1 × SH22Q für MSZ-AY35VGK.		1 enthalten
SH22QSteuergerät
Enthält 2 Infrarotfernbedienungen, eine pro Inneneinheit: 1 × SH23E für MSZ-AY20VGK; 1 × SH22Q für MSZ-AY35VGK.		1 enthalten

Installation und Inbetriebnahme Kälterohre, Isolierung, Verkabelung und Abflüsse Halterungen, Kabelkanäle, Kondensatpumpe oder andere Bauzubehörteile

Die Bilder behalten den in ihrer Beschreibung angegebenen Referenz- oder Familienumfang; sie bestätigen weder die Verfügbarkeit noch die Seriennummer, die geliefert wird.

Leitfaden

Was vor der Installation von MXZ-2F42VF + MSZ-AY20VGK + MSZ-AY35VGK überprüft werden sollte

Die Wahl des Geräts ersetzt nicht die Überprüfung der Installation durch einen qualifizierten Fachmann.

  1. Überprüfen Sie die Referenzen MXZ-2F42VF + MSZ-AY20VGK + MSZ-AY35VGK und die Überprüfung ihrer Etiketten, bevor Sie die Einheiten austauschen.
  2. Bewerten Sie die thermische Nachfrage, Verteilung, Isolierung und Lage, bevor Sie ein Multisplit 2×1 auswählen.
  3. Überprüfen Sie die Abmessungen, Spielräume, Versorgung und Wege mit der spezifischen Dokumentation und einem qualifizierten Installateur.
  4. Das Budget muss Geräte, Materialien, Montage und Inbetriebnahme trennen.
Technische Daten

Datenblatt: MXZ-2F42VF + MSZ-AY20VGK + MSZ-AY35VGK

Marke
Mitsubishi Electric
Modell und Zusammensetzung
MXZ-2F42VF + MSZ-AY20VGK + MSZ-AY35VGK
Lieferumfang
1 × MXZ-2F42VF (Außeneinheit); 1 × MSZ-AY20VGK (Wandinneneinheit); 1 × MSZ-AY35VGK (Wandinneneinheit); 1 × SH23E (Fernbedienung); 1 × SH22Q (Fernbedienung)
Installation
Nicht enthalten
Verfügbarkeit und Transport
Neues Gerät verfügbar. MwSt. und Versand nach Spanien (Festland) inklusive · Lieferung in 24–48 h. Installation nicht inklusive. Kein Versand zu Inseln, Ceuta, Melilla oder ins Ausland.

Leistungen und Abmessungen des Modells

Kapazitäten, Verbrauch, Effizienz, Geräusch und Abmessungen dieses Paares. Die Prüfbedingungen und das Klima sind Teil jedes Wertes.

Außenbereich inklusive
1 × MXZ-2F42VF
Zusammensetzung dieses 2×1
MSZ-AY20VGK
1 Einheit
Zusammensetzung dieses 2×1
MSZ-AY35VGK
1 Einheit
Zusammensetzung dieses 2×1
Gesamtanzahl der Hauptgeräte
2 Innenräume + 1 Außenraum
Zusammensetzung dieses 2×1 · Das Angebot umfasst 2 Innengeräte (1 × MSZ-AY20VGK + 1 × MSZ-AY35VGK) und ein Außengerät MXZ-2F42VF. Diese Zahl beschreibt die enthaltenen Teile, nicht unabhängige 1×1 Systeme.
Nennkälte des Sets
4,2 kW
Nennleistung des Sets · Wert der Nennspalte dieser Kombination. Es handelt sich um eine gemeinsame Kapazität, nicht um die unabhängig verfügbare Leistung in jedem Raum.
Nennwärme des Sets
4,5 kW
Nennleistung des Sets · Geteilte Leistung der Innengeräte, nicht multiplizierbar mit der Anzahl der Räume.
Kombinationsreihe
20+35
Nennleistung des Sets · Spanischer Katalog Juni 2025, PDF 168 / gedruckt 166, MXZ-2F42VF, Zeile 20+35, Spalte Nenn.
Verteilung nach Aufenthaltsraum
Es wird nicht durch einfache Addition oder Division erhalten.
Nennleistung des Sets · Hängt von der Nachfrage, den Bedingungen und dem Betrieb des Systems ab.
Kommerzielle Zusammensetzung
Dokumentiert in Quellen von Mitsubishi Electric
Umfang der Dokumentation · Die spanische Preisliste von Juni 2026 veröffentlicht diese Zusammensetzung mit ihren Handelsreferenzen.
Handelsreferenz im Ausland
MXZ-2F42VF
Umfang der Dokumentation · Handelsreferenz MXZ-2F42VF. Eine konkrete physische Überprüfung erfolgt bei Bestellung, Lieferschein und Typenschild; sie wird nicht automatisch durch einen anderen Suffix ersetzt.
Kontrolle der Innenräume
Integriertes Wi-Fi und Infrarotfernbedienung
Umfang der Dokumentation · Jede Inneneinheit verfügt über ihre eigene Steuerung; das System teilt den Kälte- oder Heizmodus.
Installation
Nicht enthalten
Umfang der Dokumentation · Es werden die Verläufe, Abflüsse, Zuleitungen und Standorte vor der Montagekostenkalkulation überprüft.
Maximale Länge innen
20 m
Kühlkreislauf und Höhenunterschiede · Tatsächliche Länge jedes Strangs, nicht die gerade Distanz. Auch die maximale Summe aller Stränge muss eingehalten werden.
Maximale Gesamtlänge
30 m
Kältekreislauf und Höhenunterschiede · Summe der Abzweigungen der kompatiblen Konfiguration.
Maximale Höhenunterschied außen–innen
15 m
Kältekreislauf und Höhenunterschiede · Das Diagramm erlaubt diesen Höhenunterschied mit der Außeneinheit über oder unter der Inneneinheit. Er wird nicht zum zulässigen Höhenunterschied zwischen den Inneneinheiten addiert.
Maximale Höhendifferenz zwischen Innenräumen
10 m
Kältemittelverlauf und Höhenunterschiede · Gemäß dem Systemdiagramm; Projektgrenzen bestätigen.
Anschlüsse für Außen · Flüssigkeit / Gas
A/B: 6,35 / 9,52 mm
Kältekreislauf und Höhenunterschiede · Durchmesser der Verbindungen zur Außeneinheit. Die Rohre und Adapter werden auch entsprechend der angeschlossenen Inneneinheit ausgewählt; es wird nicht davon ausgegangen, dass alle Verbindungen des Systems den gleichen Durchmesser haben.
MSZ-AY20VGK · Höhe × Breite × Tiefe
250 × 760 × 199 mm
Maße der Einheiten dieses Sets · 1 Einheit dieser Referenz enthalten: Maße jedes Körpers separat, keine addierten Abmessungen. Nur Körper des Innenraums MSZ-AY20VGK; keine Montageöffnung oder Abmessungen des Sets. Offizielle Tabellen ES und FR stimmen überein.
Innen MSZ-AY35VGK · Höhe × Breite × Tiefe
299 × 798 × 245 mm
Maße der Einheiten dieses Sets · 1 Einheit dieser Referenz enthalten: Maße jedes Körpers separat, keine addierten Abmessungen. Nur Körper des Innenraums MSZ-AY35VGK; keine Montageöffnung und keine Abmessungen des Sets. Offizielle Tabellen ES und FR stimmen überein.
Außen MXZ-2F42VF · Höhe × Breite × Tiefe
550 × 800 × 285 mm
Maße der Einheiten dieses Sets · Gehäuse außen; kein Montageplatz und keine hervorstehenden Teile, die reserviert werden müssen. Zeichnung einer anderen Revision nicht verwenden.
MXZ-2F42VF · Nettogewicht
37 kg
Maße der Einheiten dieses Sets · Exaktes Basis-Modell; kein VF2/VF5/VFH. Nur Außeneinheit, kein Gesamtgewicht.
Fernbedienung enthalten
Enthält 2 Infrarotfernbedienungen, eine pro Inneneinheit: 1 × SH23E für MSZ-AY20VGK; 1 × SH22Q für MSZ-AY35VGK.
Steuerung und Konnektivität
Wi-Fi
Integriertes Wi-Fi in jeder Inneneinheit, mit Steuerung über MELCloud. Es ist kein zusätzlicher Adapter erforderlich. Die Fernbedienung funktioniert über Infrarot; das Wi-Fi ist im Gerät integriert.
Steuerung und Konnektivität
Vor dem Kauf
  • Die Einheit, die Bedingung und die Quelle jedes Wertes aus dem Originalkatalog bleiben erhalten. Die angegebenen Ausgaben und Revisionen grenzen ihren Umfang ein; fehlende Zahlen werden nicht durch Analogie ergänzt. Die Handelsbedingungen von Uniclima werden separat validiert.
Dokumentation

Handbücher und technische Dokumentation

Offizielle Quellen des Herstellers. Vergleichen Sie das Modell und die Überprüfung der Etiketten beider Einheiten.

Häufig gestellte Fragen

Häufige Fragen: MXZ-2F42VF + MSZ-AY20VGK + MSZ-AY35VGK

Was ist im MXZ-2F42VF + MSZ-AY20VGK + MSZ-AY35VGK enthalten?
1 × MXZ-2F42VF (Außeneinheit); 1 × MSZ-AY20VGK (Wandinneneinheit); 1 × MSZ-AY35VGK (Wandinneneinheit); 1 × SH23E (Fernbedienung); 1 × SH22Q (Fernbedienung). Die vorherige Zusammensetzung identifiziert die Einheiten und Steuerungen dieses Angebots. Die Installation wird separat beauftragt.
Welche Maße sollte ich überprüfen, bevor ich die Ausrüstung reserviere?
Innen MSZ-AY20VGK · Höhe × Breite × Tiefe: 250 × 760 × 199 mm. Innen MSZ-AY35VGK · Höhe × Breite × Tiefe: 299 × 798 × 245 mm. Außen MXZ-2F42VF · Höhe × Breite × Tiefe: 550 × 800 × 285 mm. Dies sind die Maße der angegebenen Komponenten, nicht die minimalen Installationsmaße. Berücksichtigen Sie auch die erforderlichen Spielräume, Anschlüsse und Wartungszugänge, die im Handbuch angegeben sind.
Ist das Wi-Fi enthalten oder muss ein Zubehör hinzugefügt werden?
Integriertes Wi-Fi in jeder Inneneinheit, mit Steuerung über MELCloud. Es ist kein zusätzlicher Adapter erforderlich. Die Fernbedienung funktioniert über Infrarot; das Wi-Fi ist im Gerät integriert.
Welcher Befehl erhält das Gerät?
Enthält 2 Infrarotfernbedienungen, eine pro Inneneinheit: 1 × SH23E für MSZ-AY20VGK; 1 × SH22Q für MSZ-AY35VGK.
In welcher Verteilung passt der AY 20+35 zu MXZ-2F42VF?
Die Verteilung 20+35 kann für ein Schlafzimmer und ein Wohnzimmer geeignet sein, sofern die Berechnung für jedes Zimmer dies rechtfertigt. Hier wird mit dem Außenmodell MXZ-2F42VF gearbeitet, das 4,2 kW Nennleistung für Kühlung und 4,5 kW für Heizung bietet. Um zu entscheiden, welches Innengerät in welchem Raum installiert werden soll, teilen Sie uns bitte die Maße, die Ausrichtung und die übliche Nutzung mit.
Warum hat es nicht zwei AY35?
Die Kombination verwendet eine AY20 für den Raum mit geringerem Bedarf und eine AY35 für den anderen. Zwei AY35 wären eine andere Versorgung; sie sind keine automatische Verbesserung, wenn der kleinere Raum diese Art von Innengerät nicht benötigt.
Was ändert sich im Vergleich zu 20+25?
Die Innenanlage wechselt von AY25 zu AY35, während AY20 im anderen Raum beibehalten wird. Die Tabelle veröffentlicht den gleichen nominalen Gesamtwert 4,2/4,5 für diese beiden spezifischen Reihen, aber die physische Verteilung und die Innenklasse ändern sich.
Kann ich nur einen Raum heizen?
Sie können jede der 2 Inneneinheiten dieses AY 20+35 mit ihrer Fernbedienung steuern, ohne dass alle eingeschaltet bleiben müssen. Sie teilen sich die Außeneinheit MXZ-2F42VF: Sie können im Kühl- oder Heizmodus arbeiten, jedoch nicht einen Raum kühlen, während ein anderer beheizt wird. Die verfügbare Leistung hängt davon ab, welche Einheiten in Betrieb sind.
Wie weit kann ich die MXZ-2F42VF von den Räumen aufstellen?
Für die Außenanlage MXZ-2F42VF dieses Sets erlaubt das Handbuch bis zu 20 m Rohrverlauf im Innenbereich und 30 m, wenn alle Abzweigungen summiert werden. Die maximalen Höhenunterschiede betragen 15 m zwischen Außen- und Innenanlage und 10 m zwischen den Innenanlagen. Der tatsächliche Verlauf der Rohrleitung wird gemessen, nicht die gerade Distanz. Der Installateur muss die Durchmesser, Adapter, Bögen, Last und Überprüfung des Geräts überprüfen: Diese Grenzen sind keine Installationsmeter, die im Preis enthalten sind.

Dienstleistungen für Ihre Klimaanlage

KomplettsetBitte um Überprüfung der Referenzen und Mengen.
Versand inklusiveSpanien Festland · 24–48 h
Installation separatSpezifisches Angebot
DokumentationDaten und Grenzen des Modells
Multisplit 2×1 Mitsubishi Electric MXZ-2F42VF + MSZ-AY20VGK + MSZ-AY35VGK
