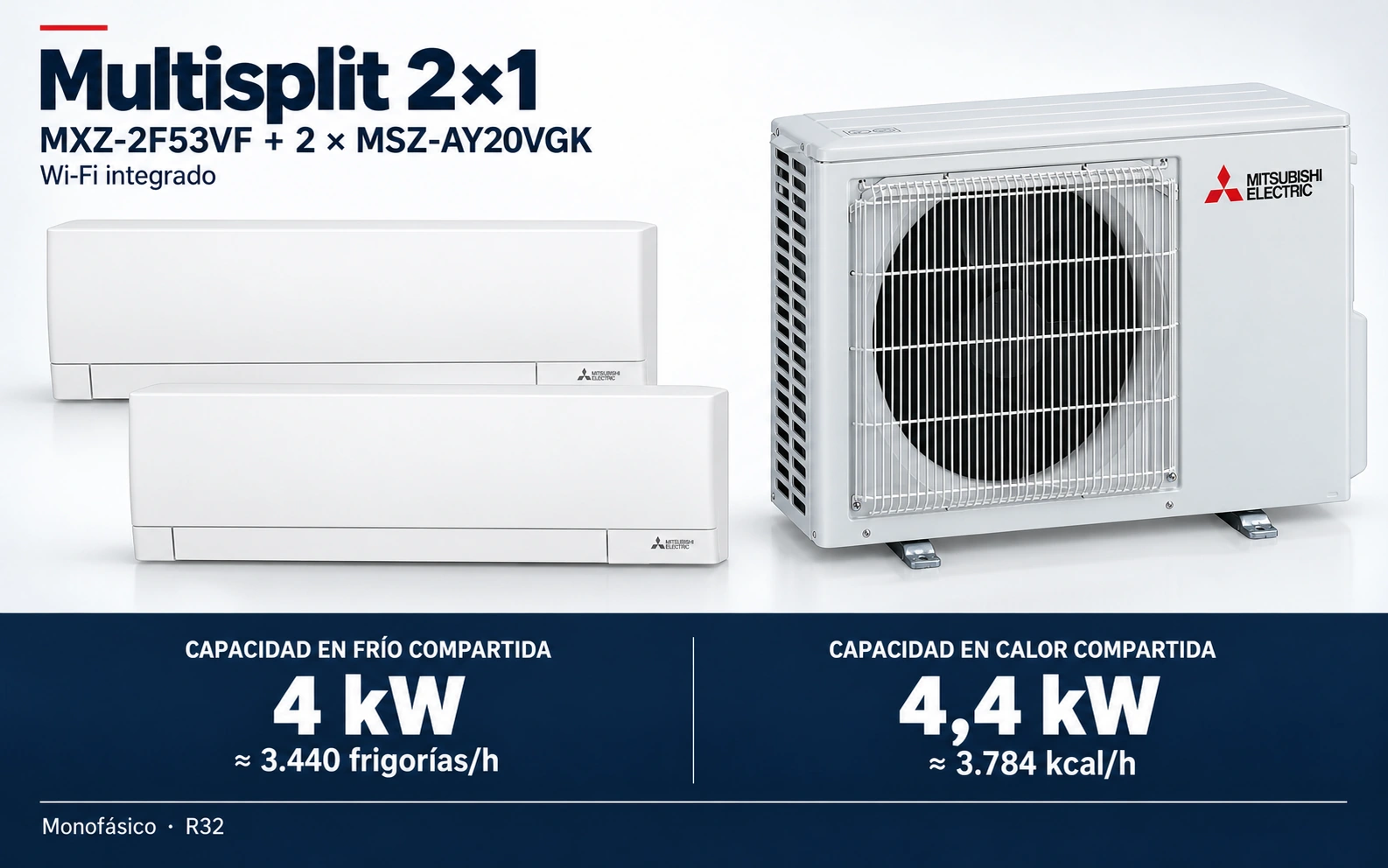

Representación ilustrativa Multisplit 2×1: MXZ-2F53VF + 2 × MSZ-AY20VGK. Capacidad en frío compartida: 4 kW, aproximadamente 3440 frigorías por hora. Capacidad en calor: 4.4 kW. Render basado en fotografías de referencia; originales en la galería, no a escala.
NeuMitsubishi ElectricMultisplit 2×1

Multisplit 2×1 Mitsubishi Electric MXZ-2F53VF + 2 × MSZ-AY20VGK

Versand nach Spanien (Festland) inklusive · Lieferung in 24–48 h. Installation nicht inklusive.

inkl. MwSt.Verfügbar · Lieferung in 24–48 h

Multisplit 2×1 Mitsubishi Electric: MXZ-2F53VF + 2 × MSZ-AY20VGK. 1 × MXZ-2F53VF (Außeneinheit); 2 × MSZ-AY20VGK (Wandinneneinheiten); 2 × SH23E (Fernbedienung). Installation nicht enthalten. Zwei Inneneinheiten AY20VGK in 2F53; Nennwert des Sets 4,0/4,4 kW. Das Angebot umfasst 2 Inneneinheiten (2 × MSZ-AY20VGK) und eine Außeneinheit MXZ-2F53VF. Diese Nummer beschreibt die enthaltenen Teile, nicht unabhängige 1×1 Systeme. Die Auswahl erfolgt anhand der thermischen Lasten jedes Raumes und der Installationsbedingungen; die Inneneinheiten ersetzen diese Berechnung nicht. Die 2 Inneneinheiten beinhalten Wi-Fi für die verbundene Steuerung und eine Infrarotfernbedienung pro Einheit. Sie können jeden Raum separat einstellen; alle teilen sich den Kühl- oder Heizmodus der Außeneinheit.

Komponenten und Lieferung

Was ist im MXZ-2F53VF + 2 × MSZ-AY20VGK enthalten?

Die Zusammensetzung identifiziert jede Referenz und Menge. Sie ersetzt nicht die Kompatibilitätstabelle für andere Kombinationen.

ModellKomponenteLieferumfang
MXZ-2F53VFAußeneinheit
2 Anschlüsse · MXZ-F Reihe		1 enthalten
MSZ-AY20VGKWand-Inneneinheiten
2 Einheiten enthalten · Klasse 20		2 enthalten
SH23ESteuergerät
Enthält 2 Infrarotfernbedienungen, eine pro Inneneinheit: 2 × SH23E.		2 enthalten

Installation und Inbetriebnahme Kälterohre, Isolierung, Verkabelung und Abflüsse Halterungen, Kabelkanäle, Kondensatpumpe oder andere Bauzubehörteile

Die Bilder behalten den in ihrer Beschreibung angegebenen Referenz- oder Familienumfang; sie bestätigen weder die Verfügbarkeit noch die Seriennummer, die geliefert wird.

Leitfaden

Was vor der Installation von MXZ-2F53VF + 2 × MSZ-AY20VGK überprüft werden sollte

Die Wahl des Geräts ersetzt nicht die Überprüfung der Installation durch einen qualifizierten Fachmann.

  1. Überprüfen Sie die Referenzen MXZ-2F53VF + 2 × MSZ-AY20VGK und die Überprüfung ihrer Etiketten, bevor Sie die Einheiten austauschen.
  2. Bewerten Sie die thermische Nachfrage, Verteilung, Isolierung und Lage, bevor Sie ein Multisplit 2×1 auswählen.
  3. Überprüfen Sie die Abmessungen, Spielräume, Versorgung und Wege mit der spezifischen Dokumentation und einem qualifizierten Installateur.
  4. Das Budget muss Geräte, Materialien, Montage und Inbetriebnahme trennen.
Technische Daten

Datenblatt: MXZ-2F53VF + 2 × MSZ-AY20VGK

Marke
Mitsubishi Electric
Modell und Zusammensetzung
MXZ-2F53VF + 2 × MSZ-AY20VGK
Lieferumfang
1 × MXZ-2F53VF (Außeneinheit); 2 × MSZ-AY20VGK (Wandinneneinheiten); 2 × SH23E (Fernbedienung)
Installation
Nicht enthalten
Verfügbarkeit und Transport
Neues Gerät verfügbar. MwSt. und Versand nach Spanien (Festland) inklusive · Lieferung in 24–48 h. Installation nicht inklusive. Kein Versand zu Inseln, Ceuta, Melilla oder ins Ausland.

Leistungen und Abmessungen des Modells

Kapazitäten, Verbrauch, Effizienz, Geräusch und Abmessungen dieses Paares. Die Prüfbedingungen und das Klima sind Teil jedes Wertes.

Außenbereich inklusive
1 × MXZ-2F53VF
Zusammensetzung dieses 2×1
MSZ-AY20VGK
2 Einheiten
Zusammensetzung dieses 2×1
Gesamtanzahl der Hauptgeräte
2 Innenräume + 1 Außenraum
Zusammensetzung dieses 2×1 · Das Angebot umfasst 2 Innengeräte (2 × MSZ-AY20VGK) und ein Außengerät MXZ-2F53VF. Diese Nummer beschreibt die enthaltenen Teile, nicht unabhängige 1×1 Systeme.
Nennkälte des Sets
4,0 kW
Nennleistung des Sets · Wert der Nennspalte dieser Kombination. Es handelt sich um eine gemeinsame Kapazität, nicht um die unabhängig verfügbare Leistung in jedem Raum.
Nennwärme des Sets
4,4 kW
Nennleistung des Sets · Geteilte Leistung der Innengeräte, nicht multiplizierbar mit der Anzahl der Räume.
Kombinationsreihe
20+20
Nennleistung des Sets · Spanischer Katalog Juni 2025, PDF 169 / gedruckt 167, MXZ-2F53VF, Zeile 20+20, Spalte Nenn.
Verteilung nach Aufenthaltsraum
Es wird nicht durch einfache Addition oder Division erhalten.
Nennleistung des Sets · Hängt von der Nachfrage, den Bedingungen und dem Betrieb des Systems ab.
Kommerzielle Zusammensetzung
Dokumentiert in Quellen von Mitsubishi Electric
Umfang der Dokumentation · Der offizielle portugiesische Katalog dokumentiert die Referenzen AY20/25/35VGK mit diesem Außenbereich (PDF 38) und der Reihe dieser Kombination (PDF 39).
Handelsreferenz im Ausland
MXZ-2F53VF
Umfang der Dokumentation · Handelsreferenz MXZ-2F53VF. Eine konkrete physische Überprüfung wird bei Bestellung, Lieferschein und Typenschild bestätigt; sie wird nicht automatisch durch einen anderen Suffix ersetzt.
Kontrolle der Innenräume
Integriertes Wi-Fi und Infrarotfernbedienung
Umfang der Dokumentation · Jede Inneneinheit verfügt über ihre eigene Steuerung; das System teilt den Kälte- oder Heizmodus.
Installation
Nicht enthalten
Umfang der Dokumentation · Es werden die Verläufe, Abflüsse, Zuleitungen und Standorte vor der Montagekostenkalkulation überprüft.
Maximale Länge innen
20 m
Kühlkreislauf und Höhenunterschiede · Tatsächliche Länge jedes Strangs, nicht die gerade Distanz. Auch die maximale Summe aller Stränge muss eingehalten werden.
Maximale Gesamtlänge
30 m
Kältekreislauf und Höhenunterschiede · Summe der Abzweigungen der kompatiblen Konfiguration.
Maximale Höhenunterschied außen–innen
15 m
Kältekreislauf und Höhenunterschiede · Das Diagramm erlaubt diesen Höhenunterschied mit der Außeneinheit über oder unter der Inneneinheit. Er wird nicht zum zulässigen Höhenunterschied zwischen den Inneneinheiten addiert.
Maximale Höhendifferenz zwischen Innenräumen
10 m
Kältemittelverlauf und Höhenunterschiede · Gemäß dem Systemdiagramm; Projektgrenzen bestätigen.
Anschlüsse für Außen · Flüssigkeit / Gas
A/B: 6,35 / 9,52 mm
Kältekreislauf und Höhenunterschiede · Durchmesser der Verbindungen zur Außeneinheit. Die Rohre und Adapter werden auch entsprechend der angeschlossenen Inneneinheit ausgewählt; es wird nicht davon ausgegangen, dass alle Verbindungen des Systems den gleichen Durchmesser haben.
MSZ-AY20VGK · Höhe × Breite × Tiefe
250 × 760 × 199 mm
Maße der Einheiten dieses Sets · 2 Einheiten dieser Referenz enthalten: Maße jedes Körpers separat, keine summierten Abmessungen. Nur Körper des Innenraums MSZ-AY20VGK; keine Montageöffnung oder Abmessungen des Sets. Offizielle Tabellen ES und FR stimmen überein.
Außen MXZ-2F53VF · Höhe × Breite × Tiefe
550 × 800 × 285 mm
Maße der Einheiten dieses Sets · Gehäuse außen; kein Montageplatz und keine hervorstehenden Teile, die reserviert werden müssen. Zeichnung einer anderen Revision nicht verwenden.
Außen MXZ-2F53VF · Nettogewicht
37 kg
Maße der Einheiten dieses Sets · Exaktes Basis-Modell; kein VF2/VF5/VFH. Nur Außeneinheit, kein Gesamtgewicht.
Fernbedienung enthalten
Enthält 2 Infrarotfernbedienungen, eine pro Inneneinheit: 2 × SH23E.
Steuerung und Konnektivität
Wi-Fi
Integriertes Wi-Fi in jeder Inneneinheit, mit Steuerung über MELCloud. Es ist kein zusätzlicher Adapter erforderlich. Die Fernbedienung funktioniert über Infrarot; das Wi-Fi ist im Gerät integriert.
Steuerung und Konnektivität
Vor dem Kauf
  • Die Einheit, die Bedingung und die Quelle jedes Wertes aus dem Originalkatalog bleiben erhalten. Die angegebenen Ausgaben und Revisionen grenzen ihren Umfang ein; fehlende Zahlen werden nicht durch Analogie ergänzt. Die Handelsbedingungen von Uniclima werden separat validiert.
Dokumentation

Handbücher und technische Dokumentation

Offizielle Quellen des Herstellers. Vergleichen Sie das Modell und die Überprüfung der Etiketten beider Einheiten.

Häufig gestellte Fragen

Häufige Fragen: MXZ-2F53VF + 2 × MSZ-AY20VGK

Was ist im MXZ-2F53VF + 2 × MSZ-AY20VGK enthalten?
1 × MXZ-2F53VF (Außeneinheit); 2 × MSZ-AY20VGK (Wandinneneinheiten); 2 × SH23E (Fernbedienung). Die vorherige Zusammensetzung identifiziert die Einheiten und Steuerungen dieses Angebots. Die Installation wird separat beauftragt.
Welche Maße sollte ich überprüfen, bevor ich die Ausrüstung reserviere?
Innen MSZ-AY20VGK · Höhe × Breite × Tiefe: 250 × 760 × 199 mm. Außen MXZ-2F53VF · Höhe × Breite × Tiefe: 550 × 800 × 285 mm. Dies sind die Maße der angegebenen Komponenten, nicht die minimalen Installationsmaße. Berücksichtigen Sie auch die erforderlichen Spielräume, Anschlüsse und Wartungszugänge, die im Handbuch angegeben sind.
Ist das Wi-Fi enthalten oder muss ein Zubehör hinzugefügt werden?
Integriertes Wi-Fi in jeder Inneneinheit, mit Steuerung über MELCloud. Es ist kein zusätzlicher Adapter erforderlich. Die Fernbedienung funktioniert über Infrarot; das Wi-Fi ist im Gerät integriert.
Welcher Befehl erhält das Gerät?
Enthält 2 Infrarotfernbedienungen, eine pro Inneneinheit: 2 × SH23E.
In welcher Verteilung passt der AY 20+20 zu MXZ-2F53VF?
Zwei Innengeräte der Klasse 20 vermeiden es, ein einziges Gerät im Flur zu installieren, um beide Räume zu bedienen. Hier wird mit dem Außengerät MXZ-2F53VF gearbeitet, das 4 kW Nennleistung für Kühlung und 4,4 kW für Heizung bietet. Um zu entscheiden, welches Innengerät in welchem Raum installiert wird, teilen Sie uns bitte die Maße, die Ausrichtung und die übliche Nutzung mit.
Was ändert sich im Vergleich zur 2F42VF 20+20?
Ändern Sie die Außeneinheit von MXZ-2F42VF auf MXZ-2F53VF. Mit zwei MSZ-AY20VGK veröffentlichen beide Kombinationen 4,0 kW bei Kälte und 4,4 kW bei Wärme: Es wird keine Nennleistung mit dieser Zusammensetzung gewonnen, nur weil die Nummer der Außeneinheit höher ist.
Warum zwei AY20 und nicht eine AY25?
Die Reihe 20+20 behält in beiden Räumen die gleiche Klasse bei. Wenn eine Nachfrage höher ist, wäre die dokumentierte Alternative eine ungleiche Reihe, nicht eine Referenz aus Intuition zu ändern.
Kann ich nur einen Raum heizen?
Sie können jede der 2 Inneneinheiten dieses AY 20+20 mit ihrer Fernbedienung steuern, ohne dass alle eingeschaltet bleiben müssen. Sie teilen sich die Außeneinheit MXZ-2F53VF: Sie können im Kühl- oder Heizmodus arbeiten, jedoch nicht einen Raum kühlen, während ein anderer beheizt wird. Die verfügbare Leistung hängt davon ab, welche Einheiten in Betrieb sind.
Wie weit von den Räumen kann ich die MXZ-2F53VF platzieren?
Für die Außenanlage MXZ-2F53VF dieses Sets erlaubt das Handbuch bis zu 20 m Rohrleitungslänge für den Innenbereich und 30 m, wenn alle Abzweigungen summiert werden. Die maximalen Höhenunterschiede betragen 15 m zwischen Außen- und Innenanlage und 10 m zwischen den Innenanlagen. Es wird die tatsächliche Rohrleitungslänge gemessen, nicht die gerade Distanz. Der Installateur muss die Durchmesser, Adapter, Bögen, Last und Überprüfung des Geräts überprüfen: Diese Grenzen sind keine Installationsmeter, die im Preis enthalten sind.

Dienstleistungen für Ihre Klimaanlage

KomplettsetBitte um Überprüfung der Referenzen und Mengen.
Versand inklusiveSpanien Festland · 24–48 h
Installation separatSpezifisches Angebot
DokumentationDaten und Grenzen des Modells
Multisplit 2×1 Mitsubishi Electric MXZ-2F53VF + 2 × MSZ-AY20VGK
