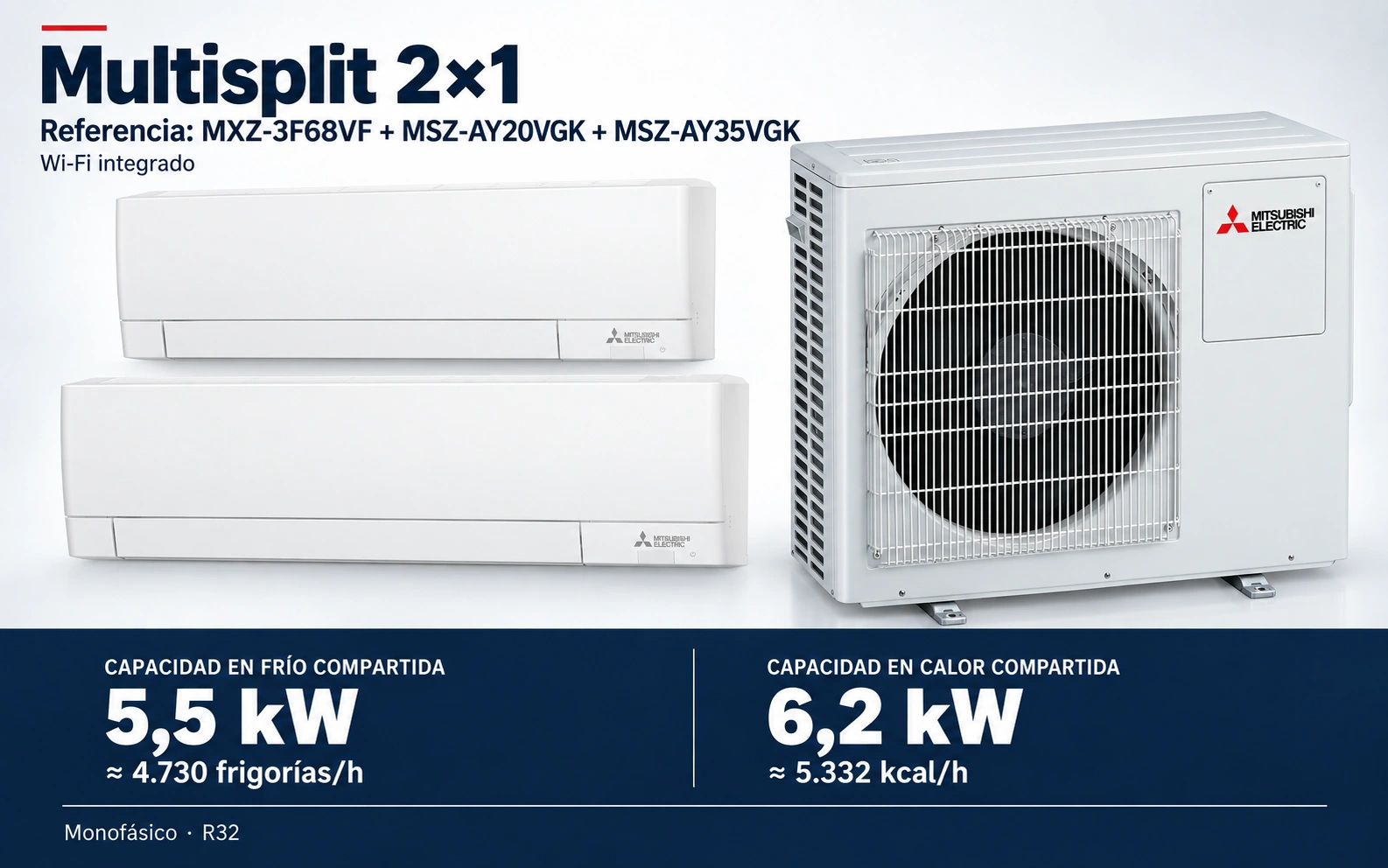

Representación ilustrativa Multisplit 2×1: MXZ-3F68VF + MSZ-AY20VGK + MSZ-AY35VGK. Capacidad en frío compartida: 5.5 kW, aproximadamente 4730 frigorías por hora. Capacidad en calor: 6.2 kW. Render basado en fotografías de referencia; originales en la galería, no a escala.
NeuMitsubishi ElectricMultisplit 2×1

Multisplit 2×1 Mitsubishi Electric MXZ-3F68VF + MSZ-AY20VGK + MSZ-AY35VGK

Versand nach Spanien (Festland) inklusive · Lieferung in 24–48 h. Installation nicht inklusive.

inkl. MwSt.Verfügbar · Lieferung in 24–48 h

Multisplit 2×1 Mitsubishi Electric: MXZ-3F68VF + MSZ-AY20VGK + MSZ-AY35VGK. 1 × MXZ-3F68VF (Außeneinheit); 1 × MSZ-AY20VGK (Wandinneneinheit); 1 × MSZ-AY35VGK (Wandinneneinheit); 1 × SH23E (Fernbedienung); 1 × SH22Q (Fernbedienung). Installation nicht enthalten. AY20VGK und AY35VGK in 3F68; ein Anschluss bleibt ohne Inneneinheit. Die MXZ-3F68VF hat drei Anschlüsse, aber 1 × MSZ-AY20VGK + 1 × MSZ-AY35VGK sind nur zwei enthaltene Inneneinheiten. Eine dritte Einheit ist nicht im Preis enthalten; eine Erweiterung erfordert eine Überprüfung der Kombination und der Installation. Die Auswahl erfolgt anhand der thermischen Lasten jedes Raumes und der Installationsbedingungen; die Innengeräte ersetzen diese Berechnung nicht. Die 2 Inneneinheiten beinhalten Wi-Fi für die verbundene Steuerung und eine Infrarotfernbedienung pro Einheit. Du kannst jeden Raum separat einstellen; alle teilen sich den Kühl- oder Heizmodus der Außeneinheit.

Komponenten und Lieferung

Was ist im MXZ-3F68VF + MSZ-AY20VGK + MSZ-AY35VGK enthalten?

Die Zusammensetzung identifiziert jede Referenz und Menge. Sie ersetzt nicht die Kompatibilitätstabelle für andere Kombinationen.

ModellKomponenteLieferumfang
MXZ-3F68VFAußeneinheit
3 Anschlüsse · MXZ-F Reihe · 1 verfügbarer Anschluss		1 enthalten
MSZ-AY20VGKWandgerät
1 Einheit enthalten · Klasse 20		1 enthalten
MSZ-AY35VGKWandgerät
1 Einheit enthalten · Klasse 35		1 enthalten
SH23ESteuergerät
Enthält 2 Infrarotfernbedienungen, eine pro Inneneinheit: 1 × SH23E für MSZ-AY20VGK; 1 × SH22Q für MSZ-AY35VGK.		1 enthalten
SH22QSteuergerät
Enthält 2 Infrarotfernbedienungen, eine pro Inneneinheit: 1 × SH23E für MSZ-AY20VGK; 1 × SH22Q für MSZ-AY35VGK.		1 enthalten

Installation und Inbetriebnahme Kälterohre, Isolierung, Verkabelung und Abflüsse Halterungen, Kabelkanäle, Kondensatpumpe oder andere Bauzubehörteile

Die Bilder behalten den in ihrer Beschreibung angegebenen Referenz- oder Familienumfang; sie bestätigen weder die Verfügbarkeit noch die Seriennummer, die geliefert wird.

Leitfaden

Was vor der Installation von MXZ-3F68VF + MSZ-AY20VGK + MSZ-AY35VGK überprüft werden sollte

Die Wahl des Geräts ersetzt nicht die Überprüfung der Installation durch einen qualifizierten Fachmann.

  1. Überprüfen Sie die Referenzen MXZ-3F68VF + MSZ-AY20VGK + MSZ-AY35VGK und die Überprüfung ihrer Etiketten, bevor Sie die Einheiten austauschen.
  2. Bewerten Sie die thermische Nachfrage, Verteilung, Isolierung und Lage, bevor Sie ein Multisplit 2×1 auswählen.
  3. Überprüfen Sie die Abmessungen, Spielräume, Versorgung und Wege mit der spezifischen Dokumentation und einem qualifizierten Installateur.
  4. Das Budget muss Geräte, Materialien, Montage und Inbetriebnahme trennen.
Technische Daten

Datenblatt: MXZ-3F68VF + MSZ-AY20VGK + MSZ-AY35VGK

Marke
Mitsubishi Electric
Modell und Zusammensetzung
MXZ-3F68VF + MSZ-AY20VGK + MSZ-AY35VGK
Lieferumfang
1 × MXZ-3F68VF (Außeneinheit); 1 × MSZ-AY20VGK (Wandinneneinheit); 1 × MSZ-AY35VGK (Wandinneneinheit); 1 × SH23E (Fernbedienung); 1 × SH22Q (Fernbedienung)
Installation
Nicht enthalten
Verfügbarkeit und Transport
Neues Gerät verfügbar. MwSt. und Versand nach Spanien (Festland) inklusive · Lieferung in 24–48 h. Installation nicht inklusive. Kein Versand zu Inseln, Ceuta, Melilla oder ins Ausland.

Leistungen und Abmessungen des Modells

Kapazitäten, Verbrauch, Effizienz, Geräusch und Abmessungen dieses Paares. Die Prüfbedingungen und das Klima sind Teil jedes Wertes.

Außenbereich inklusive
MXZ-3F68VF
Zusammensetzung dieses 2×1
MSZ-AY20VGK
1 Einheit
Zusammensetzung dieses 2×1
MSZ-AY35VGK
1 Einheit
Zusammensetzung dieses 2×1
Gesamtanzahl der Hauptgeräte
2 Innenräume + 1 Außenraum
Zusammensetzung dieses 2×1 · Die MXZ-3F68VF hat drei Anschlüsse, aber 1 × MSZ-AY20VGK + 1 × MSZ-AY35VGK sind nur zwei Innenräume, die enthalten sind. Eine dritte Einheit ist nicht im Preis enthalten; eine Erweiterung erfordert eine Überprüfung der Kombination und der Installation.
Nennkälte des Sets
5,5 kW
Nennleistung des Sets · Wert der Nennspalte dieser Kombination. Es handelt sich um eine gemeinsame Kapazität, nicht um die unabhängig verfügbare Leistung in jedem Raum.
Nennwärme des Sets
6,2 kW
Nennleistung des Sets · Geteilte Leistung der Innengeräte, nicht multiplizierbar mit der Anzahl der Räume.
Kombinationsreihe
20+35
Nennleistung des Sets · Spanischer Katalog Juni 2025, PDF 171 / gedruckt 169, MXZ-3F68VF, Zeile 20+35, Spalte Nenn.
Verteilung nach Aufenthaltsraum
Es wird nicht durch einfache Addition oder Division erhalten.
Nennleistung des Sets · Hängt von der Nachfrage, den Bedingungen und dem Betrieb des Systems ab.
Kommerzielle Zusammensetzung
Dokumentiert in Quellen von Mitsubishi Electric
Umfang der Dokumentation · Der offizielle portugiesische Katalog dokumentiert die Referenzen AY20/25/35VGK mit diesem Außenbereich (PDF 38) und der Reihe dieser Kombination (PDF 39).
Handelsreferenz im Ausland
MXZ-3F68VF
Umfang der Dokumentation · Handelsreferenz MXZ-3F68VF. Eine konkrete physische Überprüfung wird bei Bestellung, Lieferschein und Typenschild bestätigt; sie wird nicht automatisch durch einen anderen Suffix ersetzt.
Kontrolle der Innenräume
Integriertes Wi-Fi und Infrarotfernbedienung
Umfang der Dokumentation · Jede Inneneinheit verfügt über ihre eigene Steuerung; das System teilt den Kälte- oder Heizmodus.
Installation
Nicht enthalten
Umfang der Dokumentation · Es werden die Verläufe, Abflüsse, Zuleitungen und Standorte vor der Montagekostenkalkulation überprüft.
Maximale Länge innen
25 m
Kühlkreislauf und Höhenunterschiede · Tatsächliche Länge jedes Strangs, nicht die gerade Distanz. Auch die maximale Summe aller Stränge muss eingehalten werden.
Maximale Gesamtlänge
60 m
Kältekreislauf und Höhenunterschiede · Summe der Abzweigungen der kompatiblen Konfiguration.
Maximale Höhenunterschied außen–innen
15 m
Kältekreislauf und Höhenunterschiede · Das Diagramm erlaubt diesen Höhenunterschied mit der Außeneinheit über oder unter der Inneneinheit. Er wird nicht zum zulässigen Höhenunterschied zwischen den Inneneinheiten addiert.
Maximale Höhendifferenz zwischen Innenräumen
10 m
Kältemittelverlauf und Höhenunterschiede · Gemäß dem Systemdiagramm; Projektgrenzen bestätigen.
Anschlüsse für Außen · Flüssigkeit / Gas
A/B/C: 6,35 / 9,52 mm
Kältekreislauf und Höhenunterschiede · Durchmesser der Verbindungen zur Außeneinheit. Die Rohre und Adapter werden auch entsprechend der angeschlossenen Inneneinheit ausgewählt; es wird nicht davon ausgegangen, dass alle Verbindungen des Systems den gleichen Durchmesser haben.
MSZ-AY20VGK · Höhe × Breite × Tiefe
250 × 760 × 199 mm
Maße der Einheiten dieses Sets · 1 Einheit dieser Referenz enthalten: Maße jedes Körpers separat, keine addierten Abmessungen. Nur Körper des Innenraums MSZ-AY20VGK; keine Montageöffnung oder Abmessungen des Sets. Offizielle Tabellen ES und FR stimmen überein.
Innen MSZ-AY35VGK · Höhe × Breite × Tiefe
299 × 798 × 245 mm
Maße der Einheiten dieses Sets · 1 Einheit dieser Referenz enthalten: Maße jedes Körpers separat, keine addierten Abmessungen. Nur Körper des Innenraums MSZ-AY35VGK; keine Montageöffnung und keine Abmessungen des Sets. Offizielle Tabellen ES und FR stimmen überein.
MXZ-3F68VF · Höhe × Breite × Tiefe
710 × 840 × 330 mm
Maße der Einheiten dieses Sets · Gehäuse außen; kein Montageplatz und keine hervorstehenden Teile, die reserviert werden müssen. Zeichnung einer anderen Revision nicht verwenden.
Außen MXZ-3F68VF · Nettogewicht
57 kg
Maße der Einheiten dieses Sets · Exaktes Basis-Modell; kein VF2/VF5/VFH. Nur Außeneinheit, kein Gesamtgewicht.
Fernbedienung enthalten
Enthält 2 Infrarotfernbedienungen, eine pro Inneneinheit: 1 × SH23E für MSZ-AY20VGK; 1 × SH22Q für MSZ-AY35VGK.
Steuerung und Konnektivität
Wi-Fi
Integriertes Wi-Fi in jeder Inneneinheit, mit Steuerung über MELCloud. Es ist kein zusätzlicher Adapter erforderlich. Die Fernbedienung funktioniert über Infrarot; das Wi-Fi ist im Gerät integriert.
Steuerung und Konnektivität
Vor dem Kauf
  • Die Einheit, die Bedingung und die Quelle jedes Wertes aus dem Originalkatalog bleiben erhalten. Die angegebenen Ausgaben und Revisionen grenzen ihren Umfang ein; fehlende Zahlen werden nicht durch Analogie ergänzt. Die Handelsbedingungen von Uniclima werden separat validiert.
Dokumentation

Handbücher und technische Dokumentation

Offizielle Quellen des Herstellers. Vergleichen Sie das Modell und die Überprüfung der Etiketten beider Einheiten.

Häufig gestellte Fragen

Häufige Fragen: MXZ-3F68VF + MSZ-AY20VGK + MSZ-AY35VGK

Was ist im MXZ-3F68VF + MSZ-AY20VGK + MSZ-AY35VGK enthalten?
1 × MXZ-3F68VF (Außeneinheit); 1 × MSZ-AY20VGK (Wandinneneinheit); 1 × MSZ-AY35VGK (Wandinneneinheit); 1 × SH23E (Fernbedienung); 1 × SH22Q (Fernbedienung). Die vorherige Zusammensetzung identifiziert die Einheiten und Steuerungen dieses Angebots. Die Installation wird separat beauftragt.
Welche Maße sollte ich überprüfen, bevor ich die Ausrüstung reserviere?
Innen MSZ-AY20VGK · Höhe × Breite × Tiefe: 250 × 760 × 199 mm. Innen MSZ-AY35VGK · Höhe × Breite × Tiefe: 299 × 798 × 245 mm. Außen MXZ-3F68VF · Höhe × Breite × Tiefe: 710 × 840 × 330 mm. Dies sind die Maße der angegebenen Komponenten, nicht die minimalen Installationsmaße. Berücksichtigen Sie auch die erforderlichen Spielräume, Anschlüsse und Wartungszugänge, die im Handbuch angegeben sind.
Ist das Wi-Fi enthalten oder muss ein Zubehör hinzugefügt werden?
Integriertes Wi-Fi in jeder Inneneinheit, mit Steuerung über MELCloud. Es ist kein zusätzlicher Adapter erforderlich. Die Fernbedienung funktioniert über Infrarot; das Wi-Fi ist im Gerät integriert.
Welcher Befehl erhält das Gerät?
Enthält 2 Infrarotfernbedienungen, eine pro Inneneinheit: 1 × SH23E für MSZ-AY20VGK; 1 × SH22Q für MSZ-AY35VGK.
In welcher Verteilung passt der AY 20+35 zu MXZ-3F68VF?
Die Verteilung 20+35 kann für ein Schlafzimmer und ein Wohnzimmer geeignet sein, sofern die Berechnung für jedes Zimmer dies rechtfertigt. Hier arbeitet man mit dem Außenmodell MXZ-3F68VF, das 5,5 kW Nennleistung für Kühlung und 6,2 kW für Heizung bietet. Um zu entscheiden, welches Innengerät in welchem Raum installiert wird, teilen Sie uns bitte die Maße, die Ausrichtung und die übliche Nutzung mit.
Warum hat es AY20 und AY35?
Weil die beiden Räume unterschiedliche Anforderungen haben können. AY35 ist für die größere reserviert; die 5,5/6,2 kW bleiben weiterhin für das gesamte System.
Was ändert sich im Vergleich zu 20+25?
Die Inneneinheit der höheren Klasse wechselt von MSZ-AY25VGK zu MSZ-AY35VGK und das Set hat eine Leistung von 5,5 kW im Kühlbetrieb und 6,2 kW im Heizbetrieb. Beide Inneneinheiten verwenden SH22Q, sodass dieser Wechsel kein anderes Steuerungsmodell erfordert.
Kann ich nur einen Raum heizen?
Sie können jede der 2 Inneneinheiten dieses AY 20+35 mit ihrer Steuerung bedienen, ohne dass alle eingeschaltet bleiben müssen. Sie teilen sich die Außeneinheit MXZ-3F68VF: Sie können sowohl kühlen als auch heizen, jedoch kann nicht ein Raum gekühlt werden, während ein anderer geheizt wird. Die verfügbare Leistung hängt davon ab, welche Einheiten in Betrieb sind.
In welchem Abstand zu den Räumen kann ich die MXZ-3F68VF platzieren?
Für die Außenanlage MXZ-3F68VF dieses Sets erlaubt das Handbuch bis zu 25 m Rohrleitungslänge für den Innenbereich und 60 m, wenn alle Abzweigungen summiert werden. Die maximalen Höhenunterschiede betragen 15 m zwischen Außen- und Innenanlage und 10 m zwischen den Innenanlagen. Es wird die tatsächliche Rohrleitungslänge gemessen, nicht die gerade Distanz. Der Installateur muss die Durchmesser, Adapter, Bögen, Last und Überprüfung des Geräts überprüfen: Diese Grenzen sind keine Installationsmeter, die im Preis enthalten sind.
