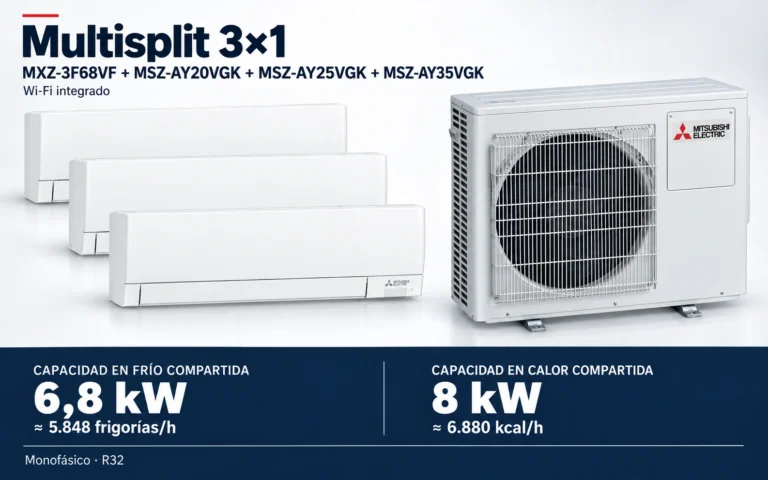

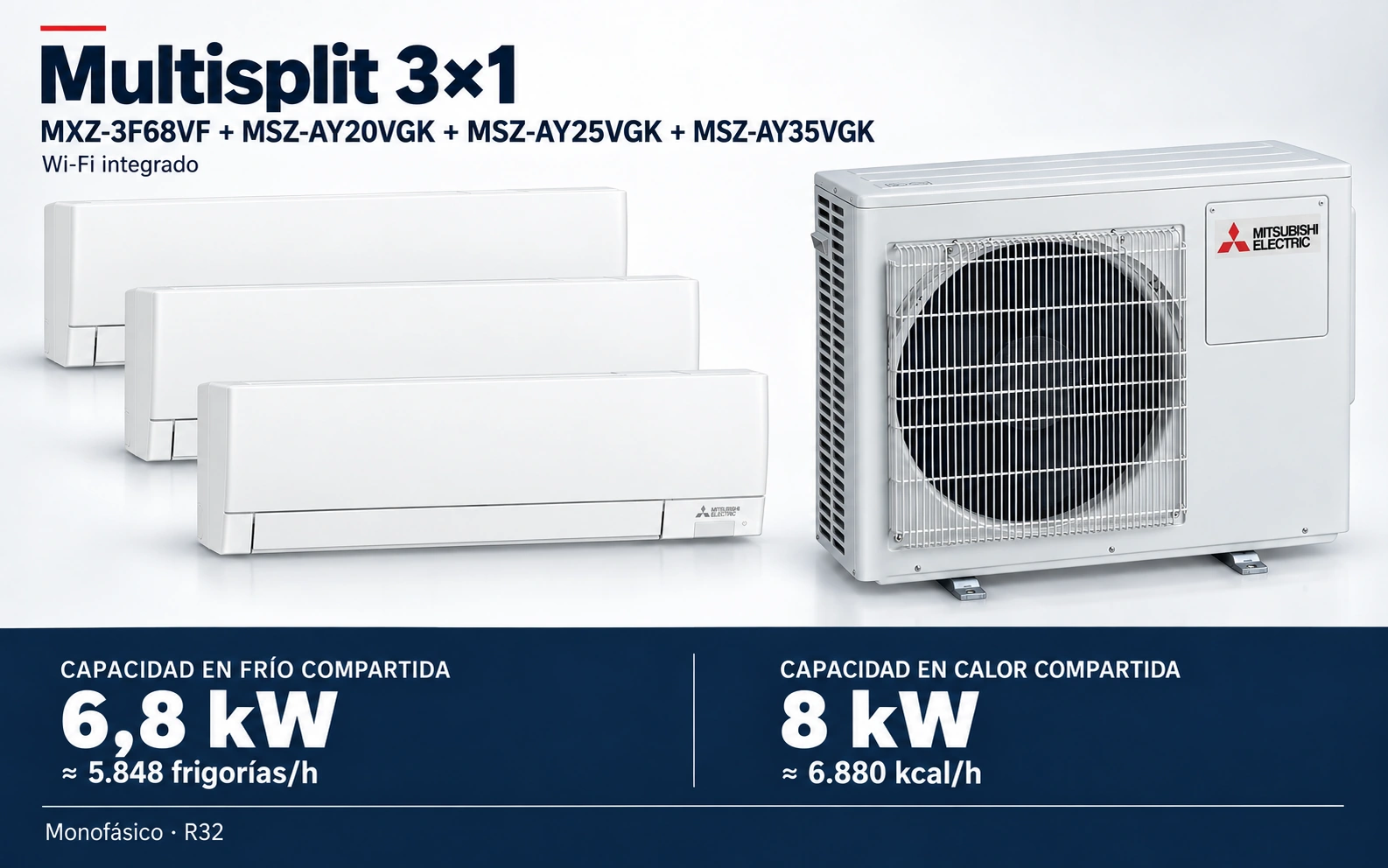

Multisplit 3×1 Mitsubishi Electric MXZ-3F68VF + MSZ-AY20VGK + MSZ-AY25VGK + MSZ-AY35VGK
Versand nach Spanien (Festland) inklusive · Lieferung in 24–48 h. Installation nicht inklusive.
inkl. MwSt.Verfügbar · Lieferung in 24–48 h
Multisplit 3×1 Mitsubishi Electric: MXZ-3F68VF + MSZ-AY20VGK + MSZ-AY25VGK + MSZ-AY35VGK. 1 × MXZ-3F68VF (Außeneinheit); 1 × MSZ-AY20VGK (Wandinneneinheit); 1 × MSZ-AY25VGK (Wandinneneinheit); 1 × MSZ-AY35VGK (Wandinneneinheit); 1 × SH23E (Fernbedienung); 2 × SH22Q (Fernbedienung). Installation nicht enthalten. AY20VGK, AY25VGK und AY35VGK; Nennwert Gesamt 6,8/8,0 kW. Das Angebot umfasst 3 Inneneinheiten (1 × MSZ-AY20VGK + 1 × MSZ-AY25VGK + 1 × MSZ-AY35VGK) und eine Außeneinheit MXZ-3F68VF. Diese Nummer beschreibt die enthaltenen Teile, nicht unabhängige 1×1 Systeme. Die Auswahl erfolgt anhand der thermischen Lasten jedes Raumes und der Installationsbedingungen; die Inneneinheiten ersetzen diese Berechnung nicht. Die 3 Inneneinheiten beinhalten Wi-Fi für verbundenen Steuerung und eine Infrarotfernbedienung pro Einheit. Sie können jeden Raum separat einstellen; alle teilen sich den Kühl- oder Heizmodus der Außeneinheit.
Was ist im MXZ-3F68VF + MSZ-AY20VGK + MSZ-AY25VGK + MSZ-AY35VGK enthalten?
Die Zusammensetzung identifiziert jede Referenz und Menge. Sie ersetzt nicht die Kompatibilitätstabelle für andere Kombinationen.
| Modell | Komponente | Lieferumfang |
|---|---|---|
| MXZ-3F68VF | Außeneinheit 3 Anschlüsse · MXZ-F Reihe | 1 enthalten |
| MSZ-AY20VGK | Wandgerät 1 Einheit enthalten · Klasse 20 | 1 enthalten |
| MSZ-AY25VGK | Wandgerät 1 Einheit enthalten · Klasse 25 | 1 enthalten |
| MSZ-AY35VGK | Wandgerät 1 Einheit enthalten · Klasse 35 | 1 enthalten |
| SH23E | Steuergerät Enthält 3 Infrarotfernbedienungen, eine pro Inneneinheit: 1 × SH23E für MSZ-AY20VGK; 2 × SH22Q für MSZ-AY25VGK / MSZ-AY35VGK. | 1 enthalten |
| SH22Q | Steuergerät Enthält 3 Infrarotfernbedienungen, eine pro Inneneinheit: 1 × SH23E für MSZ-AY20VGK; 2 × SH22Q für MSZ-AY25VGK / MSZ-AY35VGK. | 2 enthalten |
Installation und Inbetriebnahme Kälterohre, Isolierung, Verkabelung und Abflüsse Halterungen, Kabelkanäle, Kondensatpumpe oder andere Bauzubehörteile
Die Bilder behalten den in ihrer Beschreibung angegebenen Referenz- oder Familienumfang; sie bestätigen weder die Verfügbarkeit noch die Seriennummer, die geliefert wird.
Was vor der Installation von MXZ-3F68VF + MSZ-AY20VGK + MSZ-AY25VGK + MSZ-AY35VGK zu überprüfen ist
Die Wahl des Geräts ersetzt nicht die Überprüfung der Installation durch einen qualifizierten Fachmann.
- Überprüfen Sie die Referenzen MXZ-3F68VF + MSZ-AY20VGK + MSZ-AY25VGK + MSZ-AY35VGK und die Überprüfung ihrer Etiketten, bevor Sie die Einheiten ersetzen.
- Bewerten Sie die thermische Nachfrage, Verteilung, Isolierung und Lage, bevor Sie ein Multisplit 3×1 auswählen.
- Überprüfen Sie die Abmessungen, Spielräume, Versorgung und Wege mit der spezifischen Dokumentation und einem qualifizierten Installateur.
- Das Budget muss Geräte, Materialien, Montage und Inbetriebnahme trennen.
Datenblatt: MXZ-3F68VF + MSZ-AY20VGK + MSZ-AY25VGK + MSZ-AY35VGK
- Marke
- Mitsubishi Electric
- Modell und Zusammensetzung
- MXZ-3F68VF + MSZ-AY20VGK + MSZ-AY25VGK + MSZ-AY35VGK
- Lieferumfang
- 1 × MXZ-3F68VF (Außeneinheit); 1 × MSZ-AY20VGK (Wandinneneinheit); 1 × MSZ-AY25VGK (Wandinneneinheit); 1 × MSZ-AY35VGK (Wandinneneinheit); 1 × SH23E (Fernbedienung); 2 × SH22Q (Fernbedienung)
- Installation
- Nicht enthalten
- Verfügbarkeit und Transport
- Neues Gerät verfügbar. MwSt. und Versand nach Spanien (Festland) inklusive · Lieferung in 24–48 h. Installation nicht inklusive. Kein Versand zu Inseln, Ceuta, Melilla oder ins Ausland.
Leistungen und Abmessungen des Modells
Kapazitäten, Verbrauch, Effizienz, Geräusch und Abmessungen dieses Paares. Die Prüfbedingungen und das Klima sind Teil jedes Wertes.
- Außenbereich inklusive
- MXZ-3F68VF
Zusammensetzung dieses 3×1 - MSZ-AY20VGK
- 1 Einheit
Zusammensetzung dieses 3×1 - MSZ-AY25VGK
- 1 Einheit
Zusammensetzung dieses 3×1 - MSZ-AY35VGK
- 1 Einheit
Zusammensetzung dieses 3×1 - Gesamtanzahl der Hauptgeräte
- 3 Innenräume + 1 Außenraum
Zusammensetzung dieses 3×1 · Das Angebot umfasst 3 Innengeräte (1 × MSZ-AY20VGK + 1 × MSZ-AY25VGK + 1 × MSZ-AY35VGK) und ein Außengerät MXZ-3F68VF. Diese Zahl beschreibt die enthaltenen Geräte, nicht unabhängige 1×1 Systeme. - Nennkälte des Sets
- 6,8 kW
Nennleistung des Sets · Wert der Nennspalte dieser Kombination. Es handelt sich um eine gemeinsame Kapazität, nicht um die unabhängig verfügbare Leistung in jedem Raum. - Nennwärme des Sets
- 8,0 kW
Nennleistung des Sets · Geteilte Leistung der Innengeräte, nicht multiplizierbar mit der Anzahl der Räume. - Kombinationsreihe
- 20+25+35
Nennleistung des Sets · Katalog Spanien Juni 2025, PDF 173 / gedruckt 171, MXZ-3F68VF, Zeile 20+25+35, Spalte Nenn. - Verteilung nach Aufenthaltsraum
- Es wird nicht durch einfache Addition oder Division erhalten.
Nennleistung des Sets · Hängt von der Nachfrage, den Bedingungen und dem Betrieb des Systems ab. - Kommerzielle Zusammensetzung
- Dokumentiert in Quellen von Mitsubishi Electric
Umfang der Dokumentation · Der offizielle portugiesische Katalog dokumentiert die Referenzen AY20/25/35VGK mit diesem Außenbereich (PDF 38) und der Reihe dieser Kombination (PDF 39). - Handelsreferenz im Ausland
- MXZ-3F68VF
Umfang der Dokumentation · Handelsreferenz MXZ-3F68VF. Eine konkrete physische Überprüfung wird bei Bestellung, Lieferschein und Typenschild bestätigt; sie wird nicht automatisch durch einen anderen Suffix ersetzt. - Kontrolle der Innenräume
- Integriertes Wi-Fi und Infrarotfernbedienung
Umfang der Dokumentation · Jede Inneneinheit verfügt über ihre eigene Steuerung; das System teilt den Kälte- oder Heizmodus. - Installation
- Nicht enthalten
Umfang der Dokumentation · Es werden die Verläufe, Abflüsse, Zuleitungen und Standorte vor der Montagekostenkalkulation überprüft. - Maximale Länge innen
- 25 m
Kühlkreislauf und Höhenunterschiede · Tatsächliche Länge jedes Strangs, nicht die gerade Distanz. Auch die maximale Summe aller Stränge muss eingehalten werden. - Maximale Gesamtlänge
- 60 m
Kältekreislauf und Höhenunterschiede · Summe der Abzweigungen der kompatiblen Konfiguration. - Maximale Höhenunterschied außen–innen
- 15 m
Kältekreislauf und Höhenunterschiede · Das Diagramm erlaubt diesen Höhenunterschied mit der Außeneinheit über oder unter der Inneneinheit. Er wird nicht zum zulässigen Höhenunterschied zwischen den Inneneinheiten addiert. - Maximale Höhendifferenz zwischen Innenräumen
- 10 m
Kältemittelverlauf und Höhenunterschiede · Gemäß dem Systemdiagramm; Projektgrenzen bestätigen. - Anschlüsse für Außen · Flüssigkeit / Gas
- A/B/C: 6,35 / 9,52 mm
Kältekreislauf und Höhenunterschiede · Durchmesser der Verbindungen zur Außeneinheit. Die Rohre und Adapter werden auch entsprechend der angeschlossenen Inneneinheit ausgewählt; es wird nicht davon ausgegangen, dass alle Verbindungen des Systems den gleichen Durchmesser haben. - MSZ-AY20VGK · Höhe × Breite × Tiefe
- 250 × 760 × 199 mm
Maße der Einheiten dieses Sets · 1 Einheit dieser Referenz enthalten: Maße jedes Körpers separat, keine addierten Abmessungen. Nur Körper des Innenraums MSZ-AY20VGK; keine Montageöffnung oder Abmessungen des Sets. Offizielle Tabellen ES und FR stimmen überein. - MSZ-AY25VGK · Höhe × Breite × Tiefe
- 299 × 798 × 245 mm
Maße der Einheiten dieses Sets · 1 Einheit dieser Referenz enthalten: Maße jedes Körpers separat, keine addierten Abmessungen. Nur Körper des Innenraums MSZ-AY25VGK; keine Montageöffnung oder Abmessungen des Sets. Offizielle Tabellen ES und FR stimmen überein. - Innen MSZ-AY35VGK · Höhe × Breite × Tiefe
- 299 × 798 × 245 mm
Maße der Einheiten dieses Sets · 1 Einheit dieser Referenz enthalten: Maße jedes Körpers separat, keine addierten Abmessungen. Nur Körper des Innenraums MSZ-AY35VGK; keine Montageöffnung und keine Abmessungen des Sets. Offizielle Tabellen ES und FR stimmen überein. - MXZ-3F68VF · Höhe × Breite × Tiefe
- 710 × 840 × 330 mm
Maße der Einheiten dieses Sets · Gehäuse außen; kein Montageplatz und keine hervorstehenden Teile, die reserviert werden müssen. Zeichnung einer anderen Revision nicht verwenden. - Außen MXZ-3F68VF · Nettogewicht
- 57 kg
Maße der Einheiten dieses Sets · Exaktes Basis-Modell; kein VF2/VF5/VFH. Nur Außeneinheit, kein Gesamtgewicht. - Fernbedienung enthalten
- Enthält 3 Infrarotfernbedienungen, eine pro Inneneinheit: 1 × SH23E für MSZ-AY20VGK; 2 × SH22Q für MSZ-AY25VGK / MSZ-AY35VGK.
Steuerung und Konnektivität - Wi-Fi
- Integriertes Wi-Fi in jeder Inneneinheit, mit Steuerung über MELCloud. Es ist kein zusätzlicher Adapter erforderlich. Die Fernbedienung funktioniert über Infrarot; das Wi-Fi ist im Gerät integriert.
Steuerung und Konnektivität
Vor dem Kauf
- Die Einheit, die Bedingung und die Quelle jedes Wertes aus dem Originalkatalog bleiben erhalten. Die angegebenen Ausgaben und Revisionen grenzen ihren Umfang ein; fehlende Zahlen werden nicht durch Analogie ergänzt. Die Handelsbedingungen von Uniclima werden separat validiert.
Handbücher und technische Dokumentation
Offizielle Quellen des Herstellers. Vergleichen Sie das Modell und die Überprüfung der Etiketten beider Einheiten.
- Mitsubishi Electric Portugal · Produktkatalog (PDF)Dokumentierter Bereich: Handelszusammensetzung; Außenhandelsreferenz
- Mitsubishi Electric Spanien · Katalog Juni 2025 (PDF)Dokumentierter Bereich: Nennkälte des Sets; Nennwärme des Sets; Kombinationsreihe
- Offizielles Datenblatt MSZ-AY DCR341C (PDF)Dokumentierter Bereich: Steuerung der Innenräume
- Mitsubishi Electric · Handbuch OBH790P · PDF 114 (Web)Dokumentierter Bereich: Maximale Innenlänge; Maximale Gesamtlänge; Maximale Außenein-Innen-Höhenunterschied; Maximale Innen-Höhenunterschied; Anschlüsse außen · Flüssigkeit / Gas
- Mitsubishi Electric · Mitsubishi Electric Spanien · MSZ-AY/AP · PDF 1 (PDF)Dokumentierter Bereich: Innen MSZ-AY20VGK · Höhe × Breite × Tiefe; Innen MSZ-AY25VGK · Höhe × Breite × Tiefe; Innen MSZ-AY35VGK · Höhe × Breite × Tiefe
- Mitsubishi Electric · OBH790P · Außen F Basis VF · PDF 37 (Web)Dokumentierter Bereich: Außen MXZ-3F68VF · Höhe × Breite × Tiefe; Außen MXZ-3F68VF · Nettogewicht
Häufige Fragen: MXZ-3F68VF + MSZ-AY20VGK + MSZ-AY25VGK + MSZ-AY35VGK
Was ist im MXZ-3F68VF + MSZ-AY20VGK + MSZ-AY25VGK + MSZ-AY35VGK enthalten?
1 × MXZ-3F68VF (Außeneinheit); 1 × MSZ-AY20VGK (Wandinneneinheit); 1 × MSZ-AY25VGK (Wandinneneinheit); 1 × MSZ-AY35VGK (Wandinneneinheit); 1 × SH23E (Fernbedienung); 2 × SH22Q (Fernbedienung). Die obige Zusammensetzung identifiziert die Einheiten und Steuerungen dieses Angebots. Die Installation wird separat beauftragt.
Welche Maße sollte ich überprüfen, bevor ich die Ausrüstung reserviere?
Innen MSZ-AY20VGK · Höhe × Breite × Tiefe: 250 × 760 × 199 mm. Innen MSZ-AY25VGK · Höhe × Breite × Tiefe: 299 × 798 × 245 mm. Innen MSZ-AY35VGK · Höhe × Breite × Tiefe: 299 × 798 × 245 mm. Außen MXZ-3F68VF · Höhe × Breite × Tiefe: 710 × 840 × 330 mm. Dies sind die Maße der angegebenen Komponenten, nicht die minimalen Installationsmaße. Berücksichtigen Sie auch die erforderlichen Spielräume, Anschlüsse und Wartungszugänge, die im Handbuch gefordert werden.
Ist das Wi-Fi enthalten oder muss ein Zubehör hinzugefügt werden?
Integriertes Wi-Fi in jeder Inneneinheit, mit Steuerung über MELCloud. Es ist kein zusätzlicher Adapter erforderlich. Die Fernbedienung funktioniert über Infrarot; das Wi-Fi ist im Gerät integriert.
Welcher Befehl erhält das Gerät?
Enthält 3 Infrarotfernbedienungen, eine pro Inneneinheit: 1 × SH23E für MSZ-AY20VGK; 2 × SH22Q für MSZ-AY25VGK / MSZ-AY35VGK.
In welcher Verteilung passt der AY 20+25+35 zu MXZ-3F68VF?
Die Verteilung 20+25+35 staffelt die Innengeräte: eines für die geringste Nachfrage, eines für die mittlere und eines für die höchste. Hier arbeiten sie mit dem Außengerät MXZ-3F68VF, das 6,8 kW Nennkälteleistung für das gesamte System und 8 kW Heizleistung bietet. Um zu entscheiden, welches Innengerät in welchem Raum installiert werden soll, teilen Sie uns bitte die Maße, die Ausrichtung und die übliche Nutzung mit.
Warum hat es drei Klassen?
Weil die Kombination 20+25+35 für drei gestaffelte Anforderungen gedacht ist. Jede Klasse muss dem entsprechenden Raum zugewiesen werden.
Was ändert sich im Vergleich zu 20+20+35?
Die zweite Inneneinheit wechselt von AY20 zu AY25 und der Zwischenstufen wird ergänzt. Die Verteilung ändert sich, nicht die Außeneinheit.
Kann ich nur einen Raum heizen?
Sie können jede der 3 Inneneinheiten dieses AY 20+25+35 mit ihrer Fernbedienung steuern, ohne dass alle eingeschaltet bleiben müssen. Sie teilen sich die Außeneinheit MXZ-3F68VF: Sie können im Kühl- oder Heizmodus arbeiten, jedoch kann nicht ein Raum gekühlt werden, während ein anderer geheizt wird. Die verfügbare Leistung hängt davon ab, welche Einheiten in Betrieb sind.
In welchem Abstand zu den Räumen kann ich die MXZ-3F68VF platzieren?
Für die Außenanlage MXZ-3F68VF dieses Sets erlaubt das Handbuch bis zu 25 m Rohrleitungslänge für den Innenbereich und 60 m, wenn alle Abzweigungen summiert werden. Die maximalen Höhenunterschiede betragen 15 m zwischen Außen- und Innenanlage und 10 m zwischen den Innenanlagen. Es wird die tatsächliche Rohrleitungslänge gemessen, nicht die gerade Distanz. Der Installateur muss die Durchmesser, Adapter, Bögen, Last und Überprüfung des Geräts überprüfen: Diese Grenzen sind keine Installationsmeter, die im Preis enthalten sind.
