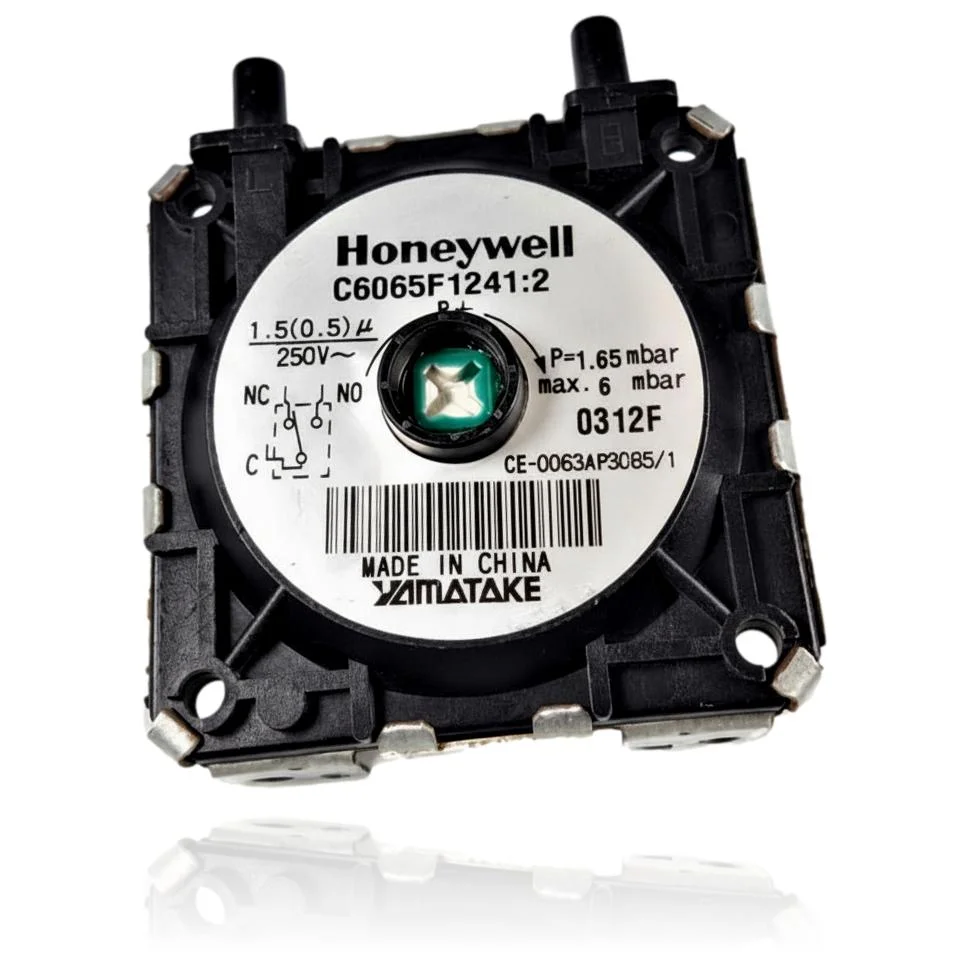

Luftdruckschalter Honeywell C6065F1241:2 Für Ferroli Domina Oasi F30 E - Ref. 39805631
Luftdruckschalter Honeywell, Code C6065F1241:2, auch von externen Quellen bestätigt. Er wird in Ferroli-Kesseln verwendet, um den vom Ventilator erzeugten Luftdruck zu erkennen und das Zünden des Brenners je nach diesem Wert zu ermöglichen oder zu blockieren, eingestellt auf 1,65 mbar mit einem Maximum von 6 mbar. Die Metallhalterung trägt das Prägung 'Yamatake'. Der Austausch erfordert zunächst die Bestätigung des Fehlers des Bauteils durch eine technische Diagnose, selbst wenn es nicht umschaltet und der Kessel nicht zündet oder im Vorlüften blockiert bleibt.
- Teileart
- Druckschalter
- Zustand
- Generalüberholt
- Katalogreferenz
- 39805631
- Garantie
- 1 Jahr
Mit der Referenz 39805631 kompatible Ferroli-Kessel
Druckschalter mit der Referenz 39805631. Fünf nachgewiesene Kompatibilitäten: Domina F24E und Domina F30E.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Ferroli Domina F24E | Domina | Kontrastiert |
| Ferroli Domina F30E | Domina | Kontrastiert |
| Ferroli Domitop DGT F30E | Domitop | Kontrastiert |
| Ferroli New Elite F24 | New Elite | Kontrastiert |
| Ferroli Domicompact F24 | Domicompact | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob die Ref. 39805631 das Teil für Ihren Heizkessel ist?
Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 39805631 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome, die eine Diagnose im Druckschalter 39805631 erfordern
Der Druckschalter steuert den Luft- oder Wasserdruck, um den Betrieb zu autorisieren. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Kessel bleibt im Vorlüftungsmodus stehen, mit dem Ventilator, der läuft, und zündet niemals den Brenner.
Ursache: Der Druckschalter schließt den Kontakt nicht, obwohl genügend Luftdruck vorhanden ist, wodurch die Steuerung daran gehindert wird, das Gasventil zu öffnen.
Messe die Dauer der Vorbelüftung vor der Blockierung: Wenn sie immer an derselben Stelle stoppt, deutet das eher auf den Druckschalter als auf einen zufälligen Fehler hin.
- 02
Störung, die kommt und geht: An manchen Tagen zündet sie ohne Probleme und an anderen blockiert sie.
Ursache: Ein abgenutzter interner Kontakt schaltet unregelmäßig bei kleinen Druck- oder Vibrationsänderungen.
Überprüfen Sie, ob der Druckschalter richtig befestigt ist und nicht vibriert, während der Abluftventilator läuft. Eine lockere Befestigung kann ebenfalls zu intermittierenden Fehlern führen.
- 03
Zündungssperre direkt nach einer Reinigung oder Überprüfung des Heizkessels
Ursache: Es ist üblich, dass die Druckansaugrohre während einer Wartung falsch angeschlossen oder verbogen sind.
Überprüfen Sie, ob die Silikonschläuche nach jeder Manipulation in ihre ursprüngliche Position zurückkehren, bevor Sie daran denken, den Druckschalter zu wechseln.
- 04
Das Display zeigt einen Fehler des Luftdruckschalters an, aber der Abgaszug scheint auf den ersten Blick in Ordnung zu sein.
Ursache: Der Druckschalter selbst, seine Verkabelung oder der Stecker zur Platine können fehlerhaft sein, ohne dass das Problem in der tatsächlichen Abgasführung liegt.
Überprüfen Sie die elektrische Kontinuität der Verkabelung des Druckschalters mit einem Multimeter, bevor Sie ihn ersetzen.
Fehlercodes von Ferroli, die eine Diagnose erfordern
| Code | Störung | Technische Überprüfungen |
|---|---|---|
| F4 | Auslösen des Luftdruckwächters. | Der Luftdruckwächter bleibt geschlossen, obwohl er öffnen sollte (verklebter Kontakt oder falsch angeschlossene/verstopfte Schläuche/Venturi). Mit dem Multimeter prüfen, dass er beim Stoppen des Gebläses öffnet, und die Druckschläuche sowie Luft-/Abgasleitungen kontrollieren. |
| F5 | Auslösen des Luftdruckwächters. | Der Druckwächter schließt nicht innerhalb der Zeit (~55 s) nach dem Einschalten des Gebläses aufgrund von fehlendem Unterdruck/Zug oder eines defekten Druckwächters. Mit dem Multimeter das Schließen beim Anlaufen des Gebläses prüfen und Venturi, Druckschläuche und mögliche Verstopfung in Luft-/Abgasleitungen kontrollieren. |
| F6 | Auslösen des Luftdruckwächters. | Der Kontakt des Druckwächters bleibt nach mehreren Startversuchen geschlossen, was auf einen verklemmten APS oder eine vertauschte Verbindung hinweist. Öffnen/Schließen mit dem Multimeter messen und den korrekten Anschluss der Schläuche am Druckwächter sowie die Funktion des Gebläses prüfen. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt des Druckschalters Ferroli 39805631
- Katalogreferenz
- 39805631
- SKU intern Uniclima
- PDOAF30E
- Marke
- Ferroli
- Teileart
- Druckschalter
- Einheiten auf Lager
- 7 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 4–5 Werktage (Deutschland)
- Rückgabe
- 14 Tage
Datenblatt: Stück und verfügbare Dokumentation
Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.
- Spannung
- 250V~
- Berührungsstrom
- 1,5(0,5) A
- Idiot
- 1,65 mbar
- Maximaler Druck
- 6 mbar
- CE-Kennzeichnung
- CE-0063AP3085/1
- Komponentencode
- Honeywell C6065F1241:2
Häufige Fragen zum Druckschalter 39805631
Ist dieser Druckschalter Ref. 39805631 für Luft oder Wasser in der Ferroli Domina Oasi F30 E?
Bei welchem Druck schaltet der Druckschalter der Domina Oasi F30 E?
Wer stellt den Druckschalter Ref. 39805631 für die Domina Oasi F30 E her?
Warum trägt der Druckschalter der Domina Oasi F30 E das eingestanzte 'Yamatake'?
Ist dieser Honeywell C6065F1241:2 Druckschalter auch für die Ferroli Domitop F30 geeignet?
