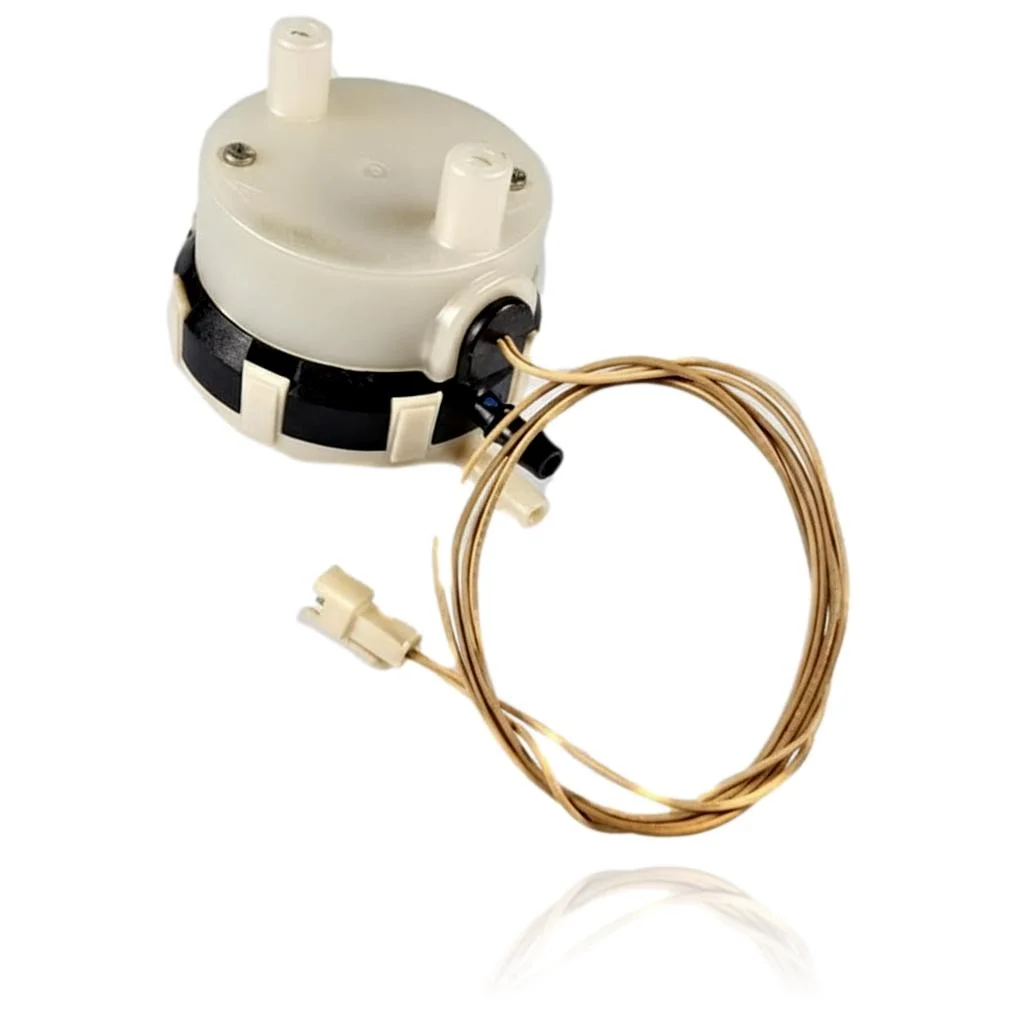

Luftdruckschalter Bosch/Junkers ZW24-1LH - Ref. 8 707 406 048
Der Luftdruckschalter Bosch/Junkers ZW24-1LH - 707 406 048 steuert den Druck im System des Heizkessels und ermöglicht dessen ordnungsgemäße Funktion. Wenn er ausfällt, kann der Kessel möglicherweise nicht starten oder blockieren, selbst wenn der Druck korrekt ist, was sich mit den Fehlercodes C1, C4 oder C6 äußern kann. Dieses Teil ist mit mehreren Kesseln der Junkers Euroline-Serie kompatibel, wie dem ZW23-1AE23, ZW24-1LH AE23, unter anderem. Es wird empfohlen, den Druckschalter zu ersetzen, wenn diese Symptome oder Fehler im Betrieb festgestellt werden.
inkl. MwSt.
Per WhatsApp anfragenMit der Referenz 8738709736 kompatible Neckar-Kessel
Druckschalter mit der Referenz 8738709736. 18 bestätigte Kompatibilitäten: ZW23-1AE23 und ZW23-1AE31.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Neckar ZW23-1AE23 | Junkers Euroline (ZW23 / ZW24) | Kontrastiert |
| Neckar ZW23-1AE31 | Junkers Euroline (ZW23 / ZW24) | Kontrastiert |
| Neckar ZW23 AE 31 S2805 | Junkers Euroline (ZW23 / ZW24) | Kontrastiert |
| Neckar ZW24 AE 23 S2805 | Junkers Euroline (ZW23 / ZW24) | Kontrastiert |
| Neckar ZW24 AE 31 S2805 | Junkers Euroline (ZW23 / ZW24) | Kontrastiert |
| Neckar ZW24-1LH AE23 | Junkers Euroline (ZW23 / ZW24) | Kontrastiert |
| Neckar ZS23-1AE23 | Junkers ZS23 (AE / Euromaxx) | Kontrastiert |
| Neckar ZS23-1AE31 | Junkers ZS23 (AE / Euromaxx) | Kontrastiert |
| Neckar ZS23 AE 23 S2805 | Junkers ZS23 (AE / Euromaxx) | Kontrastiert |
| Neckar ZS23 AE 31 S2805 | Junkers ZS23 (AE / Euromaxx) | Kontrastiert |
| Neckar ZW20-1AME23 S2805 | Junkers WT/WTD calentadores und ZW20 | Kontrastiert |
| Neckar ZW20-1AME31 S2805 | Junkers WT/WTD calentadores und ZW20 | Kontrastiert |
| Neckar WT11 AM1E 23 S2805 | Junkers WT/WTD calentadores und ZW20 | Kontrastiert |
| Neckar WT11 AM1E 31 S2805 | Junkers WT/WTD calentadores und ZW20 | Kontrastiert |
| Neckar WT14 AM1E 23 S2805 | Junkers WT/WTD calentadores und ZW20 | Kontrastiert |
| Neckar WT14 AM1E 31 S2805 | Junkers WT/WTD calentadores und ZW20 | Kontrastiert |
| Neckar WTD14 AM1E 23 S2805 | Junkers WT/WTD calentadores und ZW20 | Kontrastiert |
| Neckar WTD14 AM1E 31 S2805 | Junkers WT/WTD calentadores und ZW20 | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob die Ref. 8738709736 das Teil für Ihren Heizkessel ist?
Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 8738709736 vergleichen. Ist sie nicht sichtbar, das Teil nicht allein anhand der Form bestimmen.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome und Fehler, die der Druckschalter 8738709736 behebt.
Der Druckschalter steuert den Luft- oder Wasserdruck, um den Betrieb zu autorisieren. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Abzug startet und klingt normal, aber der Kessel zündet die Flamme nicht.
Ursache: Der Differenzdruckschalter erkennt keinen ausreichenden Druckunterschied zwischen seinen Anschlüssen und sendet das Signal zum Fortfahren nicht.
Überprüfen Sie, ob die beiden Silikonschläuche des Druckschalters richtig angeschlossen sind, ohne Risse oder Unterbrechungen.
- 02
Es erscheint ein Fehlercode für den Ventilator oder den Druckschalter, obwohl der Abluftventilator einwandfrei funktioniert.
Ursache: Wenn der Abzug in gutem Zustand ist, liegt das Problem oft am Druckanschluss, der durch Staub oder Kondensation verstopft sein kann.
Blasen Sie vorsichtig die Druckrohre aus und reinigen Sie die Anschlüsse, bevor Sie das Bauteil wechseln.
- 03
Der Heizkessel hat im Winter oder bei niedrigen Temperaturen mehr Ausfälle als im Sommer.
Ursache: Die Kälte verursacht Kondensation in den Anschlussrohren, was das Drucksignal zum Druckschalter teilweise blockiert.
Überprüfen Sie, ob sich Wassertropfen in den Silikonschläuchen befinden, wenn Sie sie abtrennen.
- 04
Der Fehler ist intermittierend: An manchen Tagen zündet sie gut und an anderen bleibt sie beim ersten Versuch hängen.
Ursache: Dies ist ein typisches Symptom für eine partielle Verstopfung im Abgasrohr oder im Druckanschluss, die mit dem Zug variiert.
Überprüfen Sie den Zustand des Abgasrohrs und seines äußeren Terminals, nicht nur den Druckschalter.
Fehlercodes von Neckar, die dieses Teil behebt.
| Code | Störung | Diagnose und Lösung |
|---|---|---|
| C1 | Der Differenzdruckwächter wurde während des Betriebs ausgelöst. | Der Luftdruckwächter öffnet im Betrieb wegen ermüdeter Membran, verklebter Kontakte oder schlecht angeschlossener/verstopfter Druckanschlüsse/-schläuche. Zur Prüfung die Durchgängigkeit zwischen C und NO messen und den Δp mit einem Mikromanometer während des Gebläsebetriebs. |
| C4 | Der Differenzdruckanzeiger öffnet bei ausgeschaltetem Gebläse nicht. | Der Druckwächter bleibt im Ruhezustand geschlossen wegen festsitzender Membran, falscher Einstellung/Kalibrierung oder falsch montiertem Pitot-Rohr/Schläuchen. Prüfen, dass bei stehendem Gebläse der Kontakt C–NO offen ist, und die Anschlüsse und Schläuche des Druckwächters überprüfen/reinigen. |
| C6 | Der Differenzdruckschalter schließt nicht. | Der minimale Δp wird nicht erreicht oder der Mikroschalter schaltet nicht um wegen beschädigter Membran/defektem Druckwächter oder verstopfter Anschlüsse. Den elektrischen Schluss zwischen C und NO beim Anlaufen des Gebläses prüfen und den Unterdruck an den Anschlüssen des Druckwächters messen; wenn innerhalb seines Schwellenwerts nicht umgeschaltet wird, austauschen. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt des Druckschalters Neckar 8738709736
- Katalogreferenz
- 8738709736
- Marke
- Neckar
- Teileart
- Druckschalter
- Einheiten auf Lager
- 4 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 1–2 Werktage
- Rückgabe
- 14 Tage
Daten, die auf dem Bauteil und in der Dokumentation des Herstellers gelesen wurden
Was wir nicht überprüfen konnten, erscheint hier nicht.
- Typ
- Diff.Druckschalter Typ K 132
- Fabrikcode
- 8 707 406 048
- Charge (FAB. NR.)
- 985
- Maximaler Druck
- Pa max. 20 mbar
- Ernährung
- 0,1A 24V=DC
- Das Modell der Heizung "Neckar NW24", das heute im Katalog aufgeführt ist, erscheint nicht in der überprüften Liste der kompatiblen Heizungen; überprüfe das genaue Modell deiner Heizung.
Häufige Fragen zum Druckschalter 8738709736
Ist der Luftdruckschalter Bosch/Junkers Ref. 8 707 406 048 mit einem Heizkessel der Junkers Euroline-Serie kompatibel?
Welche Störung behebt der Luftdruckschalter der Bosch/Junkers ZW24-1LH?
Welche maximale Druckaufnahme hat der Luftdruckschalter der Junkers Euroline-Serie?
Wie viele Modelle sind mit dem Luftdruckschalter Bosch/Junkers Ref. 8 707 406 048 kompatibel?
Welche Fehlercodes sind für diesen Druckschalter dokumentiert?
Wo kann ich weitere Informationen zur Referenz des Druckschalters finden?
