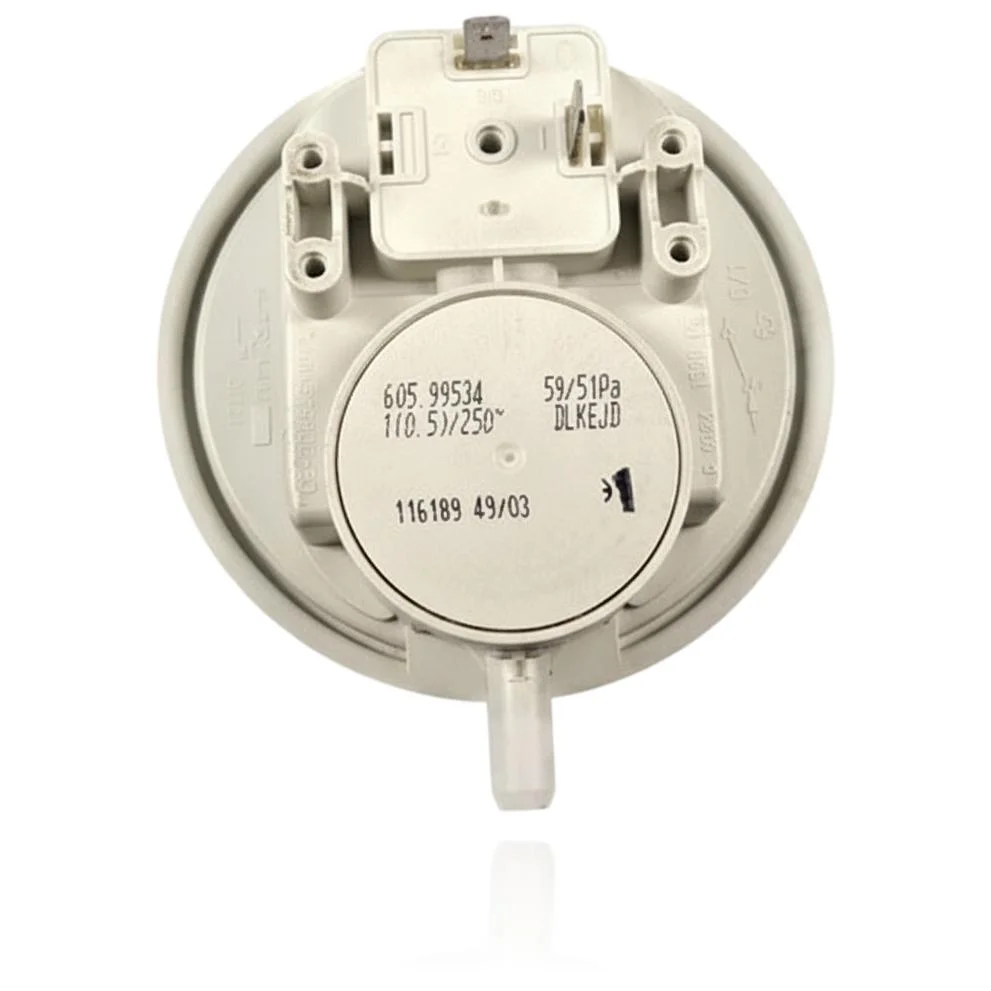

Luftdruckschalter Kessel Themafast F 30 E - Ref. 605.99534

Mit der Referenz S5744100 kompatible Saunier Duval Heizkessel

Druckschalter mit der Referenz S5744100. 21 bestätigte Kompatibilitäten: F 30 E H-MOD und F 35 E1.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob die Ref. S5744100 das Teil für Ihren Heizkessel ist?

Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz S5744100 vergleichen. Ist sie nicht sichtbar, das Teil nicht allein anhand der Form bestimmen.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome und Fehler, die der Druckschalter S5744100 behebt.

Der Druckschalter steuert den Luft- oder Wasserdruck, um den Betrieb zu autorisieren. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der Kessel versucht zu zünden, der Ventilator startet, stoppt jedoch und bleibt blockiert, ohne eine Flamme zu erzeugen.

  Ursache: Der Druckschalter erkennt den Luftdruck nicht korrekt und die Steuerung unterbricht aus Sicherheitsgründen den Zündzyklus.

  Achte darauf, dass die Silikonschläuche kein angesammeltes Kondenswasser haben und nicht geknickt sind, bevor du den Druckschalter wechselst.

• 02

  Der Abzug funktioniert normal, aber der Heizkessel kommt nicht über diese Phase hinaus und blockiert.

  Ursache: Wenn der Druckschalter den Kontakt nicht schließt, obwohl der Ventilator gut läuft, versteht die Platine, dass nicht genügend Zug vorhanden ist.

  Überprüfen Sie, ob die Verbindungen der Röhrchen am Druckschalter und am Kanal richtig sitzen und sich nicht gelöst haben.

• 03

  Der Fehler tritt intermittierend auf: An einigen Tagen startet er gut und an anderen blockiert er.

  Ursache: Eine partielle Verstopfung oder ein variabler Kondensationspunkt im Rohr kann dazu führen, dass der Druckschalter genau am Limit seiner Einstellung umschaltet.

  Überprüfen Sie das Abgasrohr und den Ausgang nach außen auf Schmutz, Nester oder Eis, die den Zug verringern könnten.

• 04

  Der Kessel zeigt einen Fehlercode an, der mit dem Abzug oder der Abgasführung zusammenhängt.

  Ursache: Es ist die typische Warnung, die die Steuerung ausgibt, wenn der Druckschalter länger als vorgesehen offen bleibt, nachdem der Ventilator gestartet wurde.

  Reinigen Sie vor dem Austausch den Staubsauger und überprüfen Sie, ob er sich frei dreht, ohne zu reiben.

Fehlercodes von Saunier Duval, die dieses Teil behebt.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt des Druckschalters Saunier Duval S5744100

Katalogreferenz

S5744100

Marke

Saunier Duval

Teileart

Druckschalter

Einheiten auf Lager

5 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

1–2 Werktage

Rückgabe

14 Tage

Daten, die auf dem Bauteil und in der Dokumentation des Herstellers gelesen wurden

Was wir nicht überprüfen konnten, erscheint hier nicht.

Komponentencode

605.99534

Schaltdruck (Öffnen/Schließen)

59/51 Pa

Berührungsstrom/-spannung

1(0,5)A / 250V~

Interner Code

116189

Chargencode

DLKEJD

Wochen-/Jahreskennzeichnung (ohne Erklärung auf dem Etikett)

49/03
