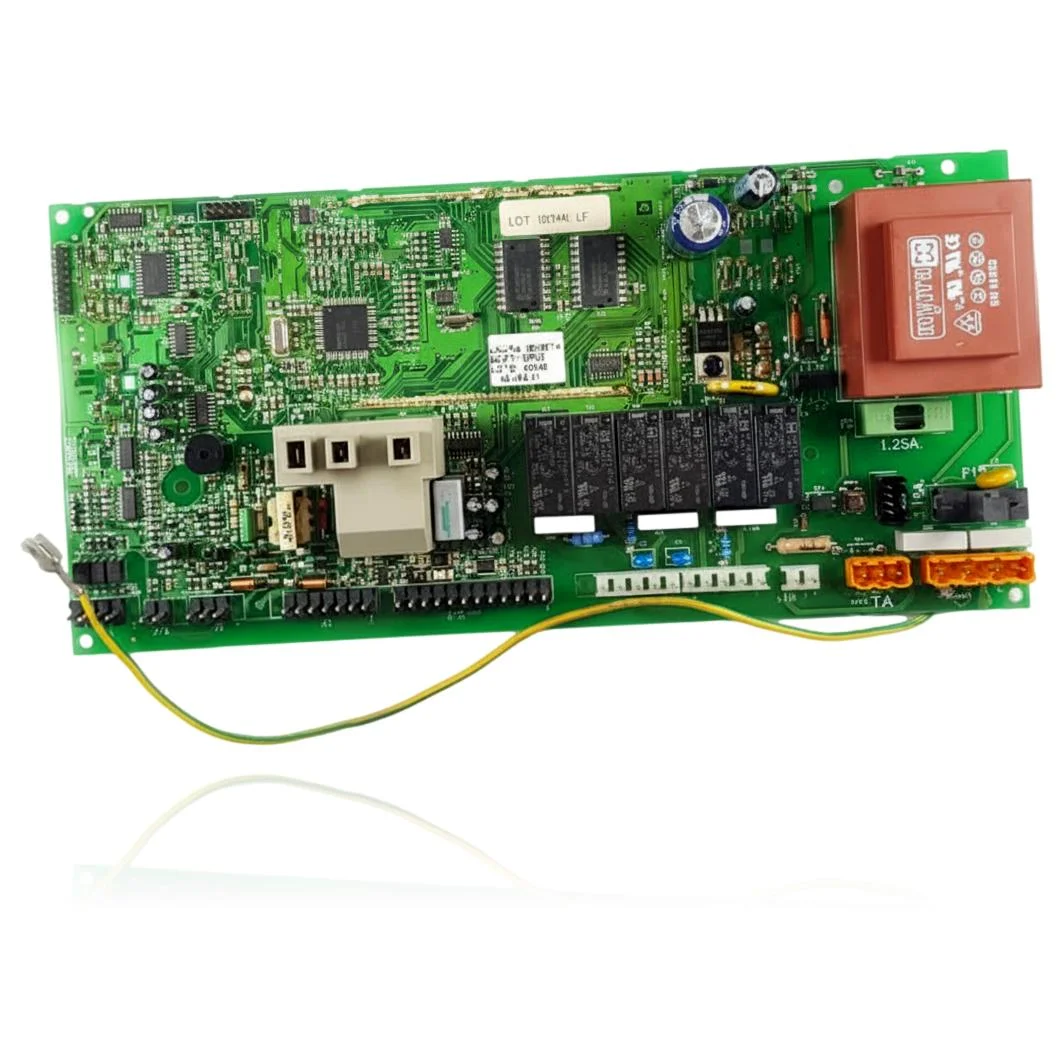

Elektronikplatine Baxi Roca Laura 30/30 - Ref. 122420630

Mit der Referenz 122420630 kompatible Baxi Roca Heizkessel

Elektronische Platine mit der Referenz 122420630. 16 nachgewiesene Kompatibilitäten: LAURA 30 A G.N. und LAURA 30 A G.P..

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob die Ref. 122420630 das Teil für Ihren Heizkessel ist?

Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 122420630 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome und Fehler, die die Elektronikplatine 122420630 behebt.

Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der Kessel zeigt keinerlei Lebenszeichen, weder Kontrollleuchten noch Display.

  Ursache: Die Speiseeinheit der Platine oder ihre interne Sicherung sind ausgefallen und die Elektronik hat keine Spannung mehr.

  Überprüfen Sie mit einem Multimeter, ob Netzspannung an den Eingangsanschlüssen ankommt, bevor Sie die Platine wechseln.

• 02

  Es erscheinen Blockierungen oder Fehlermeldungen, die mit keinem bestimmten Bauteil des Heizkessels in Verbindung stehen.

  Ursache: Die Steuerplatine verarbeitet die Sensormessungen schlecht und blockiert den Kessel aufgrund einer fehlerhaften Interpretation, nicht aufgrund eines tatsächlichen Fehlers in den Sensoren.

  Notiere den genauen Code und den Zeitpunkt, an dem er erscheint, und schließe vorher NTC, Druckschalter und Flammenfühler aus.

• 03

  Die Pumpe oder das Gasventil werden nicht aktiviert, obwohl die Platine eingeschaltet zu sein scheint.

  Ursache: Ein interner Relais auf der Platine, der den Kontakt nicht schließt, verhindert, dass Strom zu diesen Komponenten gelangt, obwohl der Rest der Elektronik funktioniert.

  Hören Sie, ob das Klicken des Relais zu hören ist, wenn der Heizkessel Wärme anfordert, bevor Sie die Pumpe oder das Ventil als defekt betrachten.

• 04

  Der Kessel zündet, aber er läuft in kurzen Zyklen, stoppt und startet immer wieder neu.

  Ursache: Die Platine verliert intermittierend das Signal eines Sicherheitssensors und unterbricht aus Vorsichtsgründen die Gaszufuhr.

  Überprüfen Sie, ob die Abschaltungen mit Vibrationen oder mit der Erwärmung des Boilers übereinstimmen, und stellen Sie sicher, dass die Anschlüsse der Platine richtig eingesteckt sind.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt: Leiterplatte Roca 122420630

Katalogreferenz

122420630

Marke

Roca

Teileart

Elektronikplatinen

Einheiten auf Lager

1 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

1–2 Werktage

Rückgabe

14 Tage

Daten, die auf dem Bauteil und in der Dokumentation des Herstellers gelesen wurden

Was wir nicht überprüfen konnten, erscheint hier nicht.

Herstellungscharge

10X74AL LF

Handbücher und technische Dokumentation

Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.

• Handbuch Baxi Roca LAURA 30 A G.P. (PDF)Dokument © Baxi Roca, als technische Referenz bereitgestellt.
