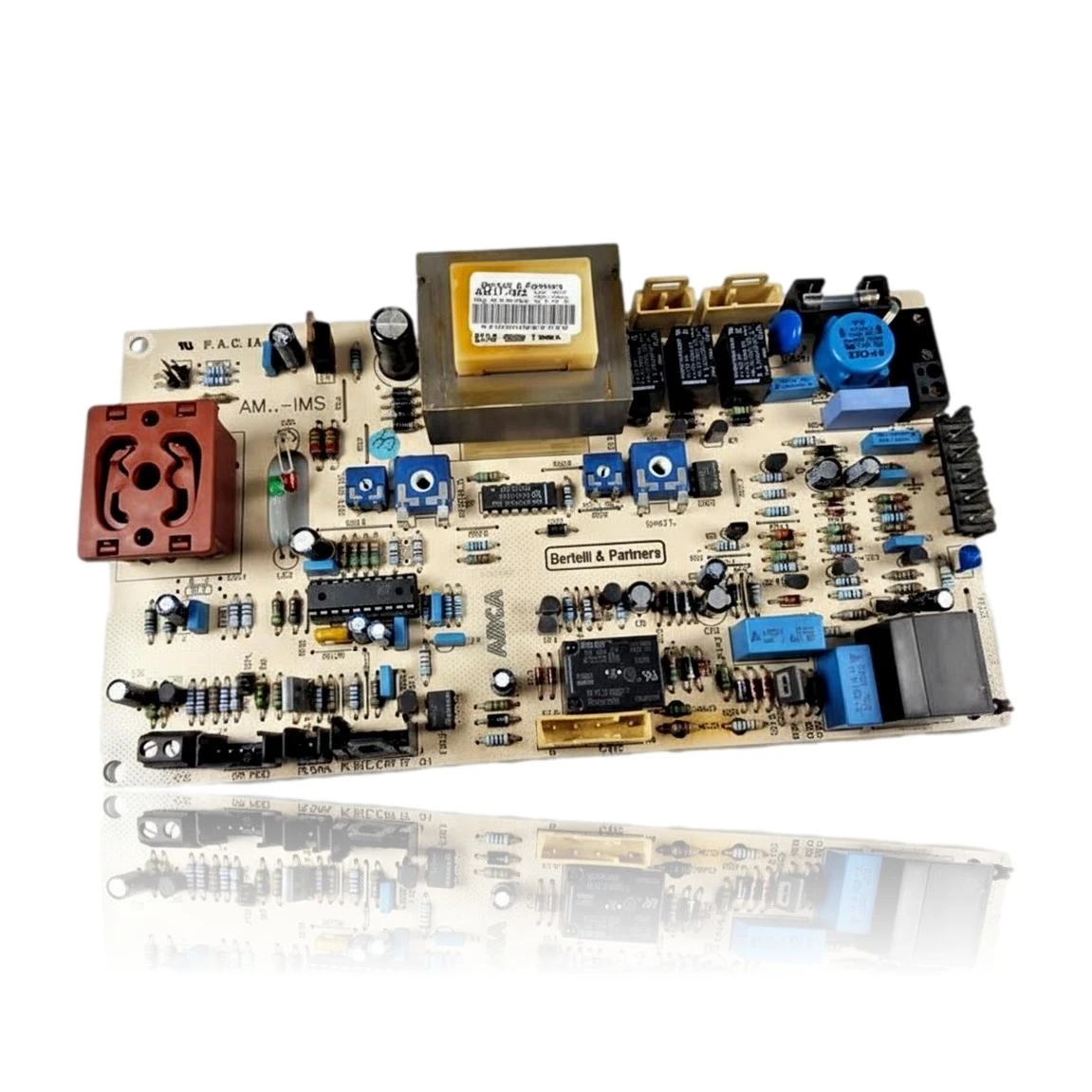

Platine Elektronik Bertelli & Partners Cointra Optimax OM Ref. 9160123
Wenn Ihr Heizkessel nicht startet, blockiert oder ein unregelmäßiges Verhalten zeigt, benötigen Sie möglicherweise die Elektronikplatine Bertelli & Partners Cointra Optimax OM Ref. 9160123. Diese Steuerplatine verwaltet das Zünden, die Modulation des Brenners, die Pumpe und die Sicherheitsfunktionen des Heizkessels. Die Benutzer können Fehler wie E00, E70, E71 oder E72 bemerken, wenn dieses Bauteil ausfällt. Sie ist kompatibel mit Modellen von Cointra Optimax OM, wie dem Optimax OM 21 EI und dem Optimax OM 25 EI, unter anderem. Sie sollte ersetzt werden, wenn diese Symptome oder Fehlfunktionen auftreten.
inkl. MwSt.
Per WhatsApp anfragenHeizkessel Cointra compatibles mit la referencia 9160123
Elektronische Platine mit der Referenz 9160123. Zwei bestätigte Kompatibilitäten: Optimax OM 21 EI und Optimax OM 25 EI.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Cointra Optimax OM 21 EI | Cointra Optimax OM | Kontrastiert |
| Cointra Optimax OM 25 EI | Cointra Optimax OM | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie kann man überprüfen, ob die Referenz 9160123 das Teil für deinen Heizkessel ist?
Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 9160123 vergleichen. Ist sie nicht sichtbar, das Teil nicht allein anhand der Form bestimmen.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome und Fehler, die die Elektronikplatine 9160123 behebt.
Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Kessel springt nicht an, weder die Anzeigen noch das Display leuchten, als ob er keinen Strom erhält.
Ursache: Die Platine verteilt die Stromversorgung an das gesamte System; wenn die Eingangsphase ausfällt, reagiert das gesamte Gerät nicht.
Überprüfen Sie vor dem Austausch, ob 230V zur Heizung gelangen und ob die Hauptsicherung sowie die Sicherung der Platine in gutem Zustand sind.
- 02
Der Kessel versucht zu zünden, man hört den Zündfunken, und stoppt nach wenigen Sekunden, ohne eine Flamme zu erzeugen.
Ursache: Die Platine interpretiert das Flammensignal nicht korrekt und blockiert die Heizung aus Sicherheitsgründen.
Notiere den Fehlercode, der im Display angezeigt wird; wenn ein Problem mit der Elektrode oder dem Druckschalter angezeigt wird, könnte der Fehler nicht auf der Platine liegen.
- 03
Die Steuerung des Heizkessels reagiert nicht: sie erhöht oder senkt die Temperatur nicht, schaltet ihn nicht ein und nicht aus.
Ursache: Der Mikroprozessor der Platine hat aufgehört, die empfangenen Befehle zu verarbeiten.
Überprüfen Sie, ob der Stecker des Bedienfelds richtig in die Platine eingesteckt ist und keine verbogenen Pins aufweist, bevor Sie etwas austauschen.
Fehlercodes von Cointra, die durch dieses Teil behoben werden.
| Code | Störung | Diagnose und Lösung |
|---|---|---|
| E00 | Keine Kommunikation mit dem Bildschirm | Der Kessel kann nicht mit dem Steuerdisplay kommunizieren. Dies kann auf einen Fehler in der Elektronikplatine zurückzuführen sein. Überprüfen Sie die Verbindungen der Platine und stellen Sie sicher, dass sie ordnungsgemäß funktioniert. |
| E70 | Kaskadenalarm (ohne Kommunikation mit SLAVEs) | Es hat sich ein Kaskadenalarm aktiviert, was darauf hinweist, dass der MASTER nicht mit einem der SLAVES kommunizieren kann. Dies kann auf einen Fehler in der Elektronikplatine zurückzuführen sein. Überprüfen Sie die Kommunikation zwischen den Einheiten und den Zustand der Platine. |
| E71 | Kaskadenalarm (Alarm in einem der SLAVEs) | Es hat sich ein Kaskadenalarm aktiviert, was darauf hinweist, dass ein Alarm in einem der SLAVES vorliegt. Dies kann durch ein Problem mit der Elektronikplatine verursacht werden. Überprüfen Sie den Zustand der SLAVES und der Platine. |
| E72 | Kaskadenalarm (ohne Kommunikation mit MASTER) | Es hat sich ein Kaskadenalarm aktiviert, was darauf hinweist, dass ein SLAVE nicht mit dem MASTER kommunizieren kann. Dies kann auf einen Fehler in der Elektronikplatine zurückzuführen sein. Überprüfen Sie die Kommunikation zwischen den Einheiten und den Zustand der Platine. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Ficha de la Leiterplatte Cointra 9160123
- Katalogreferenz
- 9160123
- Marke
- Cointra
- Teileart
- Elektronikplatinen
- Einheiten auf Lager
- 3 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 1–2 Werktage
- Rückgabe
- 14 Tage
Daten, die auf dem Bauteil und in der Dokumentation des Herstellers gelesen wurden
Was wir nicht überprüfen konnten, erscheint hier nicht.
- Hersteller
- Bertelli & Partners
Handbücher und technische Dokumentation
Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.
- Handbuch Cointra Optimax OM 21 EI (PDF)Dokument © Cointra, als technische Referenz bereitgestellt.
Dudas frecuentes sobre la Leiterplatte 9160123
Wer stellt die Platine der Cointra Optimax OM 21 EI her?
Gilt diese Platine auch für die Cointra Optimax OM 25 EI?
Wann muss diese Platte der Cointra Optimax ersetzt werden?
