Leiterplatte Cointra Supra Compact SPC 21 EI

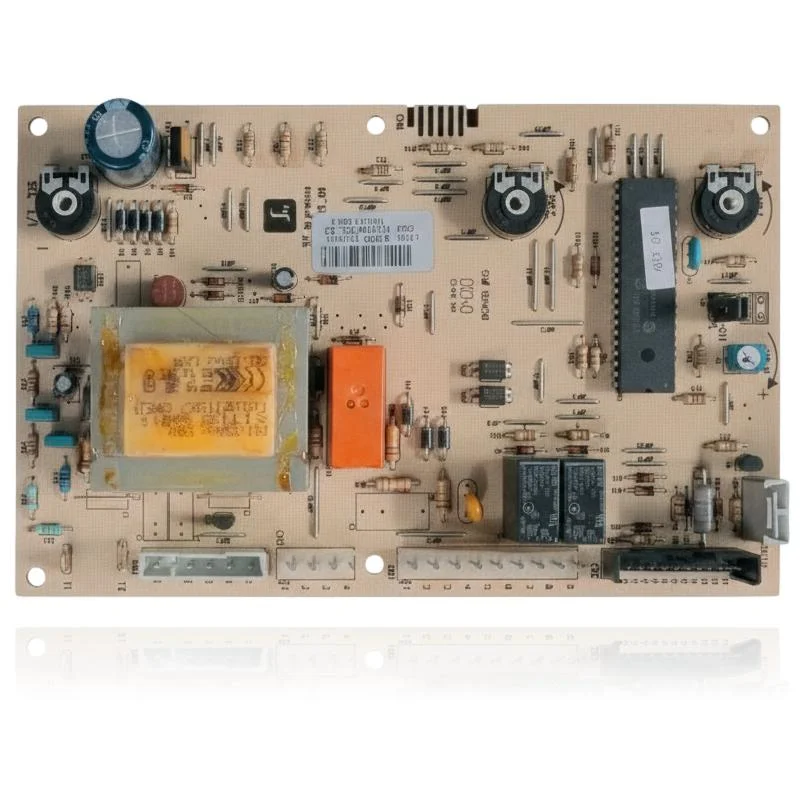

Placa electrónica localizada en calderas Cointra Supra Compact SPC 21 EI. Incorpora un transformador con primario a 230Vac 50Hz y secundario de unos 15Vac 12VA, código TAB120E1150C7, y un circuito impreso marcado SCAM10 A02. No consta el fabricante de la placa ni de todos sus componentes; parte de las lecturas de la etiqueta son imprecisas.
Ersatzteile Zugehörige mit Cointra Cointra Supra Compact
Heizkessel Cointra compatibles mit la referencia 9158750
Placa electrónica con referencia 9158750. Una compatibilidad confirmada con dos fuentes independientes: SPC 21 EI. Verifica la referencia serigrafiada en tu pieza antes de comprar.
Kompatibilität bestätigt
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Cointra SPC 21 EI | Cointra Supra Compact | Bestätigt · 2 Quellen |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Cómo überprüfen si la ref. 9158750 es la pieza de tu Heizkessel
Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.
- Localiza la referencia serigrafiada en el cuerpo de placa electrónica que tienes montada: debe indicar 9158750.
- Überprüfen Sie Ihr Kesselmodell auf dem Typenschild und suchen Sie es in der Kompatibilitätsliste auf dieser Seite.
- Vergleichen Sie die Anschlüsse und das Gehäuse mit dem Originalteil, bevor Sie es montieren.
- Wenn du Zweifel hast, schick uns ein Foto der Beschriftung per WhatsApp, und wir bestätigen es dir, bevor du kaufst.
Symptome und Störungen que soluciona Leiterplatte 9158750
Die elektronische Platine steuert das Zünden, die Modulation und die Sicherheitsfunktionen des Kessels. Dies sind die typischen Symptome und was zu tun ist:
La Heizkessel zündet nicht und el testigo de Zündung ni siquiera blinkt.
Ursache: Si la placa no llega a alimentarse o su etapa de arranque está dañada, no llega a lanzar la secuencia de encendido.
Comprueba que el transformador y los fusibles de la instalación están bien antes de dar la placa por defectuosa.
La Flamme prende pero la Heizkessel schaltet sich ab a los pocos Sekunden, siempre igual.
Ursache: La placa corta el gas si no recibe a tiempo la señal de que la llama se ha estabilizado, aunque el fallo esté en el sensor y no en ella.
Revisa la limpieza y conexión del electrodo de detección de llama antes de sustituir la placa: es un fallo mucho más habitual.
Cambiaste la Heizkessel de sitio oder hiciste obra cerca und ab entonces falla.
Ursache: Golpes, humedad o polvo de obra pueden dañar los contactos y componentes de una placa que hasta entonces funcionaba bien.
Abre la tapa y revisa a simple vista si hay polvo, humedad o algún conector suelto antes de cambiar la placa.
La Heizkessel funciona pero pierde la hora oder la configuración cada pocos días.
Ursache: Ese tipo de memoria depende de la placa; si pierde los datos guardados, suele apuntar a un fallo de la pila de respaldo o del propio circuito de memoria.
Comprueba primero si tu modelo lleva pila de respaldo aparte y si está gastada, antes de pensar en cambiar la placa completa.
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Ficha del Leiterplatte Cointra 9158750
- OEM-Referenz
- 9158750
- Marke
- Cointra
- Teileart
- Elektronikplatinen
- Einheiten auf Lager
- 1 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 1–2 Werktage
- Rückgabe
- 14 Tage
Daten, die auf dem Bauteil und in der Dokumentation des Herstellers gelesen wurden
Was wir nicht überprüfen konnten, erscheint hier nicht.
- Transformator principal - primario
- 230 Vac 50 Hz
Etikett - Transformator principal - secundario
- 15 Vac 12 VA (en una de las lecturas la letra tras el número no era nítida; podría ser 15 Vbc)
Etikett - Código del Transformator principal
- TAB120E1150C7 (la palabra junto al código no se lee con precisión: CORLIT en una lectura, CONLIT en otra)
Etikett - Auf dem Schaltkreis aufgedruckter Code
- SCAM10 A02 / 0430
Etikett
- No consta el fabricante de la placa ni del transformador, ni en la etiqueta ni en fuentes externas (no se encontraron fuentes para esta pieza).
- La lectura de la etiqueta del transformador principal presenta ambigüedades: la palabra junto al código se lee como CORLIT en una pasada y CONLIT en otra; el secundario podría ser 15Vac o 15Vbc.
- Hay un segundo transformador o componente en la placa con un código parcial e ilegible (fragmentos tipo FHT12../SIT../TAB12??E11??); no se ha podido leer completo.
- En una segunda tanda de fotos se aprecian un relé negro doble y un componente naranja tipo varistor/MOV con marcaje 'LLQ' apenas visible, además de un logotipo cuadrado no identificado; ninguno de estos elementos se ha podido identificar con precisión.
- La referencia 9158750 y el nombre 'Cointra' proceden del catálogo actual, no de la etiqueta ni de fuentes externas; verifícalos antes de comprar.
