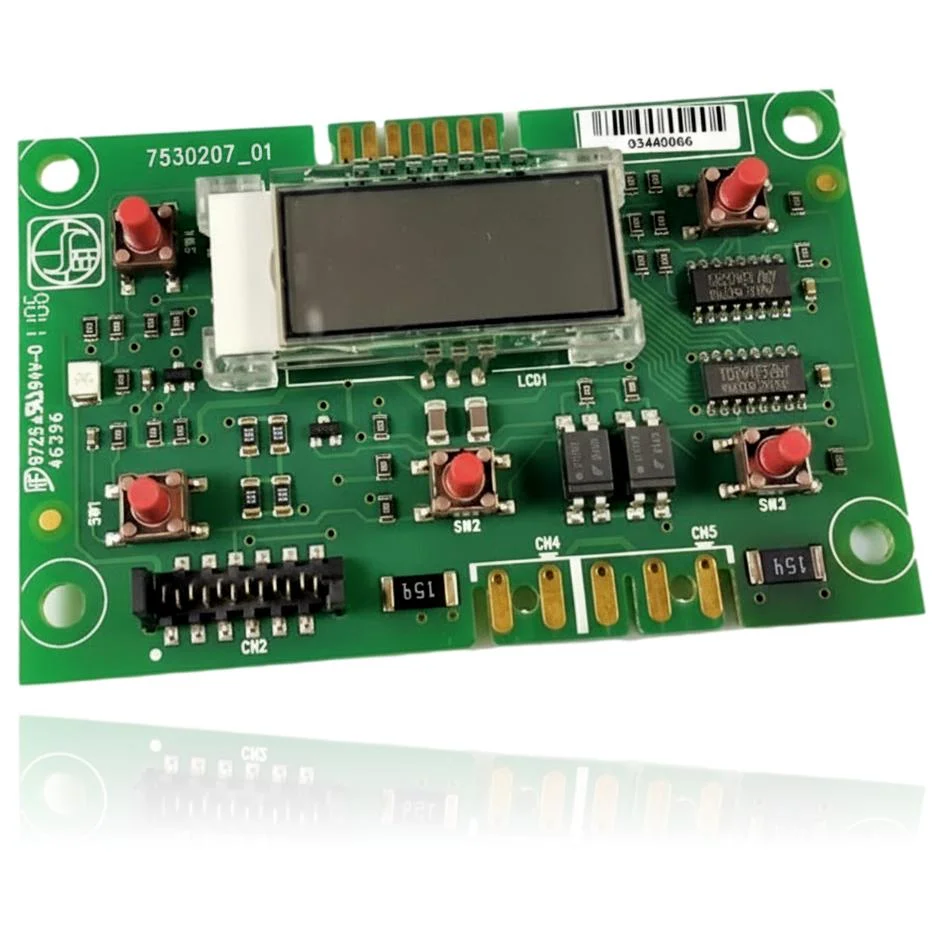

Elektronikplatine Display 7530207_01 - Biasi Advance Plus / Myto Condens / SIT M160

Biasi-Kessel kompatibel mit der Referenz BI2195113

Elektronische Platine mit der Referenz BI2195113. Vier nachgewiesene Kompatibilitäten: Myto Condens 24 und Myto Condens 35.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob die Ref. BI2195113 das Teil für Ihren Heizkessel ist?

Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz BI2195113 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome und Fehler, die die elektronische Platine BI2195113 behebt.

Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der Bildschirm schaltet sich nicht ein oder bleibt schwarz.

  Ursache: Das LCD-Display erhält keinen Strom und kein Signal von der Hauptplatine, obwohl der Heizkessel weiterhin funktionieren kann.

  Überprüfen Sie die Verkabelung und die Anschlüsse zwischen dem Bildschirm und der Hauptplatine, bevor Sie das gesamte Modul austauschen.

• 02

  Die Tasten auf dem Bildschirm reagieren nicht, wenn man sie drückt.

  Ursache: Die drei Taster (SW1, SW2, SW3) sind in die eigene Anzeigeplatine integriert; wenn ihre Kontakte ausfallen, reagiert das Gerät nicht.

  Teste jeden Knopf einzeln; wenn keiner reagiert, vermute zuerst das Verbindungskabel und nicht die Platine selbst.

• 03

  Es ist nicht möglich, die Parameter oder die Fehlercodes zu konsultieren oder zu ändern.

  Ursache: Dieses Display konzentriert die gesamte Benutzeranzeige und -interaktion, sodass ein Ausfall den Zugriff auf das Menü und die Warnmeldungen blockiert.

  Überprüfen Sie, ob der Heizkessel weiterhin normal Heizungs- oder Warmwasserbereitstellung bietet, das deutet darauf hin, dass das Problem im Display und nicht in der Hauptsteuerung liegt.

• 04

  Das Display blinkt oder schaltet sich selbst ein und aus, ohne festes Muster.

  Ursache: Ein verbogener Pin oder Schmutz am Anschluss der Anzeigeplatine verursacht intermittierende Bildaussetzer.

  Überprüfen Sie den Bildschirmstecker visuell auf verbogene Pins oder Rost, bevor Sie die Platine als defekt betrachten.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Ficha de la Leiterplatte Manaut BI2195113

Katalogreferenz

BI2195113

Marke

Biasi

Teileart

Elektronikplatinen

Einheiten auf Lager

1 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

1–2 Werktage

Rückgabe

14 Tage

Daten, die auf dem Bauteil und in der Dokumentation des Herstellers gelesen wurden

Was wir nicht überprüfen konnten, erscheint hier nicht.

Auf der Platine aufgedruckter Code

7530207_01

Strichcode auf Etikett

034A0066

Handbücher und technische Dokumentation

Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.

• Handbuch Biasi Myto Condens Inox 35 (PDF)Dokument © Biasi, als technische Referenz bereitgestellt.
