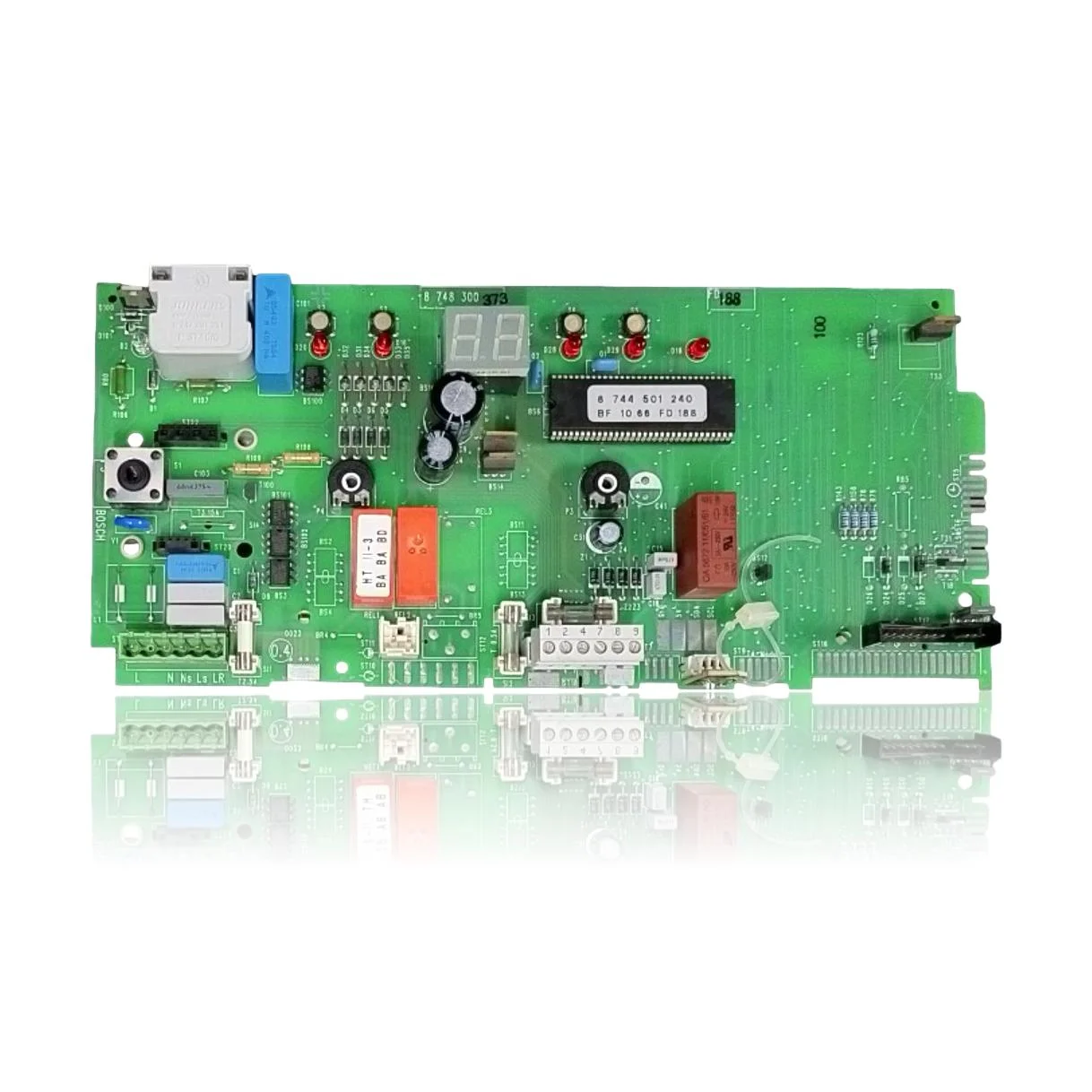

Platine Elektronik Junkers ZWC24-1MFA23 Ref. 8 748 300 373
Wenn der Kessel nicht startet, sich blockiert oder ein erratisches Verhalten zeigt, könnte es sein, dass Sie die Elektronikplatine Junkers ZWC24-1MFA23 Ref. 8 748 300 373 von Bosch benötigen. Diese Platine ist das Bauteil, das die Zündung, die Modulation des Brenners, die Pumpe und die Sicherheitsfunktionen des Kessels steuert. Die Benutzer können Probleme wie den Fehlercode F0 bemerken, der auf einen internen Fehler hinweist, oder A8, der eine unterbrochene Kommunikation signalisiert. Dieses Modell ist mit mehreren Kesseln der Euromaxx-Serie ZWC24 und ZWC28 sowie anderen kompatibel. Es wird empfohlen, sie zu ersetzen, wenn diese Symptome oder Fehlercodes auftreten.
inkl. MwSt.
Per WhatsApp anfragenHeizkessel Junkers kompatibel mit der Referenz 87483004490

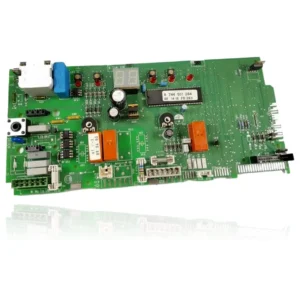

Elektronische Platine mit der Referenz 87483004490. 12 nachgewiesene Kompatibilitäten: ZWC24-1MF2A23 und ZWC24-1MF2A31.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Junkers ZWC24-1MF2A23 | Euromaxx ZWC24 | Kontrastiert |
| Junkers ZWC24-1MF2A31 | Euromaxx ZWC24 | Kontrastiert |
| Junkers ZWC24-1MFA23 | Euromaxx ZWC24 | Kontrastiert |
| Junkers ZWC24-1MFA31 | Euromaxx ZWC24 | Kontrastiert |
| Junkers ZWC24-1MFK23 | Euromaxx ZWC24 | Kontrastiert |
| Junkers ZWC24-1MFK31 | Euromaxx ZWC24 | Kontrastiert |
| Junkers ZWC28-1MF2A23 | Euromaxx ZWC28 | Kontrastiert |
| Junkers ZWC28-1MF2A31 | Euromaxx ZWC28 | Kontrastiert |
| Junkers ZWC28-1MFA23 | Euromaxx ZWC28 | Kontrastiert |
| Junkers ZWC28-1MFA31 | Euromaxx ZWC28 | Kontrastiert |
| Junkers ZWC28-1MFK23 | Euromaxx ZWC28 | Kontrastiert |
| Junkers ZWC28-1MFK31 | Euromaxx ZWC28 | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob die Ref. 87483004490 das Teil für Ihren Heizkessel ist?
Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 87483004490 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome und Fehler, die die Elektronikplatine 87483004490 behebt.
Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Heizkessel ist komplett ausgeschaltet: Das Display leuchtet nicht und der Lüfter ist nicht zu hören, wenn man den Schalter betätigt.
Ursache: Die Speiseeinheit der Platine schaltet den Strom zu den anderen Schaltungen nicht ab.
Überprüfen Sie zuerst die Hauptsicherung und die Stromversorgung des Kessels, bevor Sie die Platine austauschen.
- 02
Beim Versuch, die Heizung einzuschalten, erscheint sofort ein Sperrcode, der sich jedes Mal ändert, wenn der Kessel zurückgesetzt wird.
Ursache: Es ist üblich, dass eine beschädigte Platine inkonsistente Diagnosen liefert, da der Fehler in ihrer eigenen Steuerelektronik liegt.
Notiere den Code bei mehreren aufeinanderfolgenden Neustarts; wenn er nicht jedes Mal derselbe ist, ist die Platine der Hauptverdächtige.
- 03
Das Raumthermostat kann den Heizkessel nicht starten, obwohl das manuelle Einschalten funktioniert.
Ursache: Die Schaltung der Platine, die für die Annahme der externen Wärmeanforderung zuständig ist, hat aufgehört zu reagieren.
Versuchen Sie, die Klemmen des Thermostats direkt auf der Platine zu überbrücken, um einen Verkabelungsfehler auszuschließen.
- 04
Die Umwälzpumpe oder das Gasventil werden nicht aktiviert, obwohl der Rest des Zündzyklus normal zu sein scheint.
Ursache: Das Ausgangsrelais der Platine, das diese Komponente steuert, könnte durchgebrannt oder hängen geblieben sein.
Messen Sie mit dem Multimeter, ob Strom am Anschluss der Pumpe oder des Ventils ankommt, genau dann, wenn der Heizkessel sie aktivieren sollte.
Fehlercodes von Junkers, die dieses Teil behebt.
| Code | Störung | Diagnose und Lösung |
|---|---|---|
| F0 | Interne Störung\\Störung der Leiterplatte. | Interner Fehler der Heatronic-Leiterplatte (PCB) oder des Bus; die Elektronik selbst meldet die Störung. Spannungen und Steckverbinder der Leiterplatte prüfen und, falls F0 nach Reset und Serviceprüfungen erneut auftritt, die Leiterplatte austauschen. |
| A8 | Unterbrochene Kommunikation zwischen dem CAN-Bus-Modul und der Regelungszentrale. | Der Verlust der CAN-Kommunikation kann auf einen Defekt der 24-V-/Heatronic-Leiterplatte (Hauptelektronik) oder ihres Steckverbinders zurückzuführen sein. Verkabelung und BUS-Modul prüfen; besteht der Fehler weiterhin, die Leiterplatte (24 V/Heatronic) austauschen. |
| E9 | Der STB hat ausgelöst. | Kann durch fehlende Zirkulation ausgelöst werden, wenn die 24-V-Sicherung auf der Leiterplatte durchgebrannt ist (keine Versorgung von Pumpe/Komponenten), was zu Übertemperatur führt. Durchgang der Sicherung auf der Leiterplatte prüfen und die Versorgung wiederherstellen, bevor weitere Prüfungen erfolgen. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt: Leiterplatte Junkers 87483004490
- Katalogreferenz
- 87483004490
- Marke
- Junkers
- Teileart
- Elektronikplatinen
- Einheiten auf Lager
- 9 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 1–2 Werktage
- Rückgabe
- 14 Tage
Daten, die auf dem Bauteil und in der Dokumentation des Herstellers gelesen wurden
Was wir nicht überprüfen konnten, erscheint hier nicht.
- Seriennummer aufgedruckt
- 8 748 300 373
- EPROM-Code
- 8 744 501 240 / Charge BF 10 66 FD 188
- Zündrelais-/Transformatorcode
- HT II-3 / BA BA BD
Häufige Fragen: Leiterplatte 87483004490
Welche Nummer ist auf der Platine der ZWC28-1MFK31 aufgedruckt?
Passt diese Platine sowohl für die ZWC24-1MFK23 als auch für die ZWC28-1MFA31?
Hat die Platine der ZWC24-1MFA23 einen identifizierbaren EPROM?
Welche weiteren identifizierbaren Komponenten befinden sich auf der Platine der ZWC28-1MFA23 neben dem EPROM?
