Platine Elektronik Saunier Duval Semia Condens F24E / F30E - Cod. 052.003869/00
Platine Elektronik Saunier Duval Semia Condens F24E / F30E - Cod. 052.003869/00, ist das Bauteil, das die Zündung, die Modulation des Brenners, die Pumpe und die Sicherheitsfunktionen des Heizkessels steuert. Bei einem Ausfall kann der Heizkessel möglicherweise nicht starten, sich blockieren oder erratisch funktionieren. Die Benutzer können Probleme wie die Fehlercodes F.11, F.18 oder F.20 bemerken. Diese Platine ist kompatibel mit den Heizkesseln der Reihe Semia Condens, wie den Modellen F24E und F30E, unter anderem. Sie sollte ersetzt werden, wenn diese Symptome oder die zugehörigen Fehlercodes auftreten.
inkl. MwSt.
Per WhatsApp anfragenHeizkessel Saunier Duval kompatibel mit der Referenz 0020021652
Elektronische Platine mit der Referenz 0020021652. Zwei bestätigte Kompatibilitäten: F24E und F30E.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Saunier Duval F24E | Semia Condens | Kontrastiert |
| Saunier Duval F30E | Semia Condens | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie kann man überprüfen, ob die Referenz 0020021652 das Teil für deinen Heizkessel ist?
Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 0020021652 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome und Fehler, die die Elektronikplatine 0020021652 behebt.
Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Kessel startet nicht: es gibt keine Lichter, kein Display und kein Geräusch von irgendeiner Komponente.
Ursache: Die Platine verteilt die Stromversorgung an die Komponenten; wenn sie ausfällt, gelangt kein Strom zu irgendetwas.
Überprüfe, ob Netzspannung am Eingang des Platinenanschlusses ankommt, und schaue nach, ob die interne Sicherung sichtbar ist.
- 02
Das Display oder die Steuerung zeigt einen Fehlercode an, der auch nach einem Neustart nicht verschwindet.
Ursache: Die Elektronik blockiert den Heizkessel aus Sicherheitsgründen, wenn sie eine Anomalie in einem Bauteil oder in ihrer eigenen Messung erkennt.
Notiere den genauen Code: Viele deuten auf einen Sensor, ein loses Kabel oder einen sporadischen Fehler hin, nicht immer auf die Platine.
- 03
Der Heizkessel schaltet sich selbst ein und aus oder reagiert nicht auf die Befehle des Thermostats.
Ursache: Wenn der Mikroprozessor oder die Relais der Platine ausfallen, geht die Kontrolle über die Zünd- und Abschaltsequenz verloren.
Zuerst den Thermostat oder die Steuerung ausschließen: Überprüfen Sie die Batterien, die Kopplung und ob die Uhrzeit oder Programmierung nicht falsch eingestellt ist.
- 04
Das Display ist beleuchtet, reagiert jedoch nicht, wenn eine Taste gedrückt wird.
Ursache: Der 5-polige Stecker, der die Platine mit dem Display verbindet, könnte locker, verschmutzt oder oxidiert sein und die Kommunikation unterbrechen.
Mit der vom Stromnetz getrennten Heizung, trenne den Stecker und stecke ihn wieder ein und überprüfe, ob kein Pin verbogen ist.
- 05
Es wird ein verbrannter Geruch oder dunkle Flecken beim Öffnen des Heizkessels wahrgenommen.
Ursache: Ein Bauteil auf der Platine, wie ein Kondensator oder ein Relais, ist durch Überspannung oder Abnutzung beschädigt worden und erfüllt nicht mehr seine Funktion.
Überprüfen Sie mit der vom Stromnetz getrennten Heizungsanlage die Platine bei guter Beleuchtung auf schwarze Flecken oder aufgeblähte Teile, bevor Sie sie ersetzen.
Fehlercodes von Saunier Duval, die dieses Teil behebt.
| Code | Störung | Diagnose und Lösung |
|---|---|---|
| F.11 | Kommunikationsfehler zwischen der Hauptleiterplatte und der Benutzerschnittstelle (Display). | Die Display-Platine (0020021652) oder ihr Verbindungskabel kommuniziert nicht mit der Hauptplatine. Durchgang und Steckverbinder des Kabelbaums zwischen Display und Hauptleiterplatte sowie Vorhandensein der Versorgung an der Schnittstelle prüfen; besteht der Fehler fort, die Schnittstelle testen/austauschen. |
| F.18 | Fehler der Benutzeroberfläche (Display-Platine). | Die Displayplatine selbst ist defekt. Prüfen, ob sie Spannung erhält und ob das Kommunikationskabel/-bus korrekt ist; sind Versorgung und Verkabelung korrekt, das Interface-Modul austauschen. |
| F.20 | Software-Inkompatibilität: Bedienoberfläche oder Hauptleiterplatte falsch/falscher Gerätecode. | Es wurde eine inkompatible Displayplatine oder eine mit falscher Codierung gegenüber der Hauptleiterplatte/dem Modell montiert. Im Servicemenü den Gerätecode und die Referenz der Bedienoberfläche prüfen; neu konfigurieren/aktualisieren oder durch die richtige Referenz ersetzen (0020021652 für diese Modelle). |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt: Leiterplatte Saunier Duval 0020021652
- Katalogreferenz
- 0020021652
- Marke
- Saunier Duval
- Teileart
- Elektronikplatinen
- Einheiten auf Lager
- 21 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 1–2 Werktage
- Rückgabe
- 14 Tage
Daten, die auf dem Bauteil und in der Dokumentation des Herstellers gelesen wurden
Was wir nicht überprüfen konnten, erscheint hier nicht.

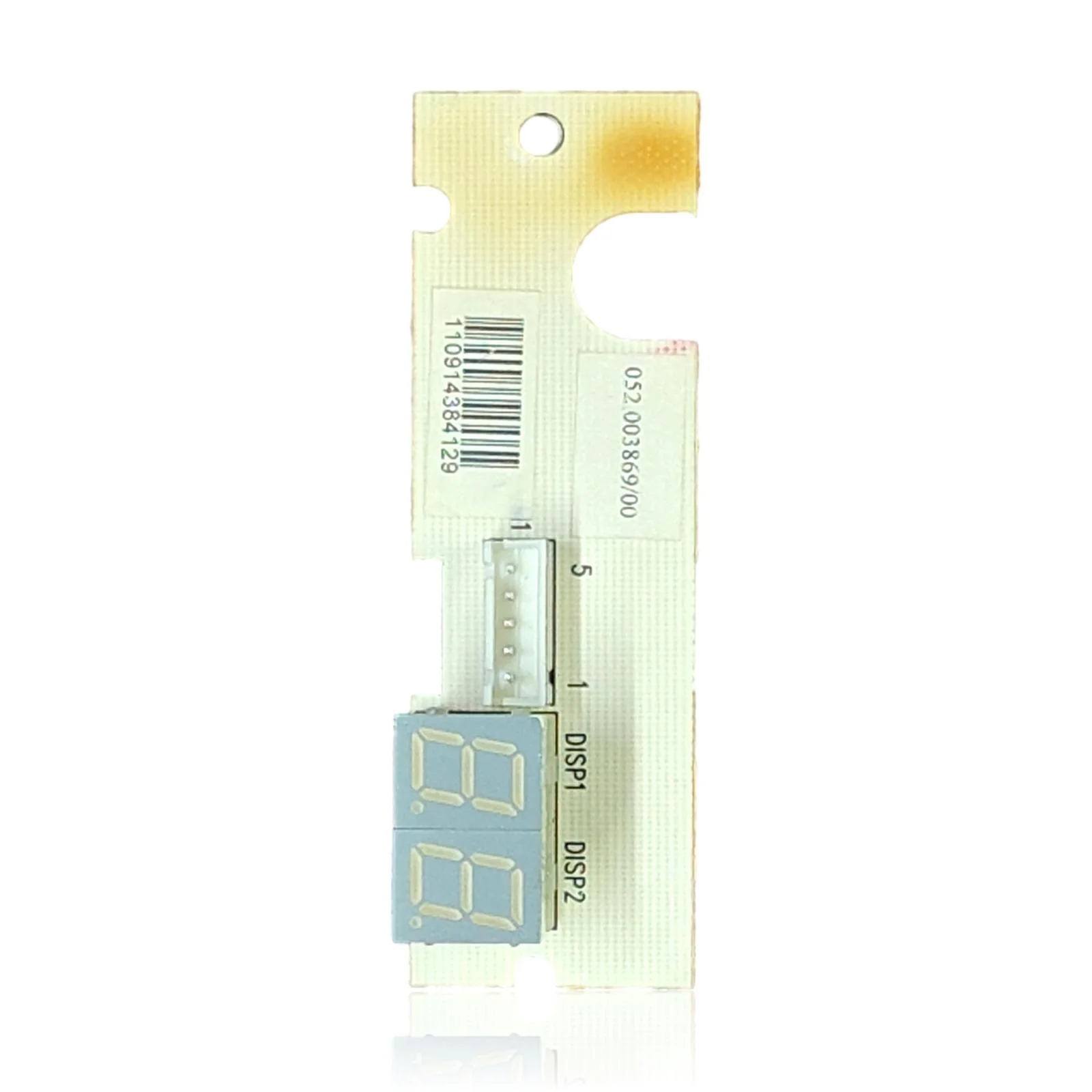

- Auf der Platine aufgedruckter Code
- 052.003869/00
- Strichcode
- 110914384129
- Stecker
- 5 Pins, beschriftet DISP1 / DISP2
Häufige Fragen: Leiterplatte 0020021652
Welcher Code ist auf der Platine des Semia Condens F24E gedruckt?
Gilt die Referenz 0020021652, die zuvor im Datenblatt aufgeführt war, um diese Platte der Semia Condens zu bestellen?
Gilt diese Elektronikplatine sowohl für die Semia Condens F24E als auch für die F30E?
