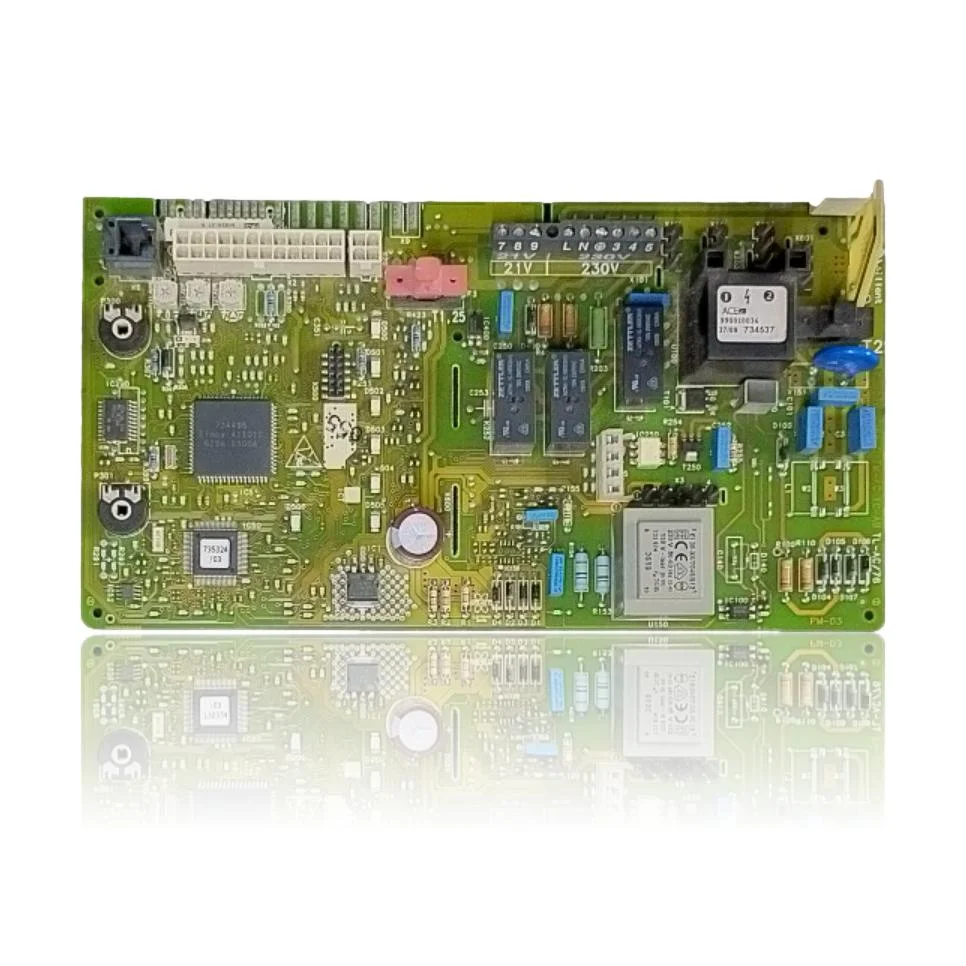

Steuerplatine Vaillant VM 282/2-5 Ref. 0020034604

Vaillant-Kessel, die mit der Referenz 0020034604 kompatibel sind

Elektronische Platine mit der Referenz 0020034604. 14 bestätigte Kompatibilitäten: VMW 240/2-3 und VMW 240/2-3 R1.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob die Ref. 0020034604 das Teil für Ihren Heizkessel ist?

Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 0020034604 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome und Fehler, die die Elektronikplatine 0020034604 behebt.

Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der Kessel startet nicht, obwohl du Wärme anforderst.

  Ursache: Wenn die Platine das Signal des Thermostats nicht verarbeitet, kommt der Einschaltbefehl nicht an.

  Brücken Sie die Anschlüsse des Thermostats auf der Platine; wenn es startet, liegt das Problem am Thermostat.

• 02

  Manchmal funktioniert die Pumpe, aber nicht das Gasventil, oder umgekehrt.

  Ursache: Jeder Relais auf der Platine steuert eine Komponente; wenn eines ausfällt, funktioniert nur das, was von diesem Relais gesteuert wird, nicht mehr.

  Identifiziere, welches Bauteil nicht funktioniert, Pumpe oder Ventil, um herauszufinden, welches Relais möglicherweise defekt ist.

• 03

  Der Kessel schaltet sich plötzlich ab und startet nicht wieder, bis du etwas zurücksetzt.

  Ursache: Die Sicherung der Platine schützt den Stromkreis; wenn sie auslöst, unterbricht sie die Stromversorgung der Elektronik.

  Lokalisieren und überprüfen Sie die Sicherung der Platine, die ohne Demontage zugänglich ist, bevor Sie die Platine wechseln.

• 04

  Das Thermostat zeigt eine Nachfrage an, aber der Heizkessel reagiert nicht.

  Ursache: Ohne die Steuerstromversorgung der Platine erhält kein Peripheriegerät das Signal, auch wenn eine Nachfrage besteht.

  Messen Sie die Spannung an den Steuerausgangsklemmen mit einem Multimeter, bevor Sie die Platine wechseln.

Fehlercodes von Vaillant, die dieses Teil behebt.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt: Leiterplatte Vaillant 0020034604

Katalogreferenz

0020034604

Marke

Vaillant

Teileart

Elektronikplatinen

Einheiten auf Lager

1 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

1–2 Werktage

Rückgabe

14 Tage

Daten, die auf dem Bauteil und in der Dokumentation des Herstellers gelesen wurden

Was wir nicht überprüfen konnten, erscheint hier nicht.

Netzspannung

230V, Anschluss L-N-3-4-5

Steuerspannung (Niederspannung)

21V, Anschluss 7-8-9

Sicherung

T1.25

Relais

ZETTLER (x3)

Handbücher und technische Dokumentation

Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.

• Handbuch Vaillant VM 282/2-5 (PDF)Dokument © Vaillant, als technische Referenz bereitgestellt.
