Platine électronique Saunier Duval Thematek Réf. S1047000

Mit der Referenz S1047000 kompatible Saunier Duval Heizkessel

Elektronische Platine mit der Referenz S1047000. 33 nachgewiesene Kompatibilitäten: F 25 E und F 24 E.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob die Ref. S1047000 das Teil für Ihren Heizkessel ist?

Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz S1047000 vergleichen. Ist sie nicht sichtbar, das Teil nicht allein anhand der Form bestimmen.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome und Fehler, die die Elektronikplatine S1047000 behebt.

Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der Kessel zeigt kein einziges Licht an, als ob er keinen Strom erhält.

  Ursache: Die Platine könnte eine durchgebrannte Eingangssicherung oder einen beschädigten Stromkreis haben, der die Versorgung der gesamten Elektronik unterbricht.

  Überprüfen Sie, ob der Heizkessel Strom erhält (Steckdose, Fehlerstromschutzschalter, Sicherung der Installation), bevor Sie die Platine als defekt betrachten.

• 02

  Auf dem Bildschirm erscheint ein Fehlercode, der kommt und geht, ohne ein klares Muster.

  Ursache: Ein intermittierender Fehler auf der Platine, verursacht durch kalte Lötstellen oder beschädigte Leiterbahnen, führt zu Fehlern, die nicht immer gleich auftreten.

  Notiere den genauen Code und versuche, den Kessel neu zu starten, um zu sehen, ob der Fehler erneut auftritt, bevor du die Platine wechselst.

• 03

  Die Fernbedienung oder das Thermostat kann nicht mit dem Heizkessel kommunizieren.

  Ursache: Die Kommunikationsstufe der Platine könnte ausgefallen sein und unterbricht den Dialog mit der Steuerung.

  Überprüfen Sie die Verkabelung des Steuergeräts auf der Anschlussleiste der Platine, bevor Sie diese austauschen.

• 04

  Der Heizkessel schaltet sich von selbst ein und aus, ohne dass jemand das Thermostat berührt.

  Ursache: Ein Relais auf der Platine, das nicht richtig schaltet, kann den Brenner oder die Pumpe unregelmäßig aktivieren.

  Höre, ob du die Klicks der Relais beim Starten hörst, und überprüfe, ob sie mit Einschaltungen übereinstimmen, die du nicht angefordert hast.

Fehlercodes von Saunier Duval, die dieses Teil behebt.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt der Elektronikplatine Saunier Duval S1047000

Katalogreferenz

S1047000

Marke

Saunier Duval

Teileart

Elektronikplatinen

Einheiten auf Lager

1 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

1–2 Werktage

Rückgabe

14 Tage

Daten, die auf dem Bauteil und in der Dokumentation des Herstellers gelesen wurden

Was wir nicht überprüfen konnten, erscheint hier nicht.

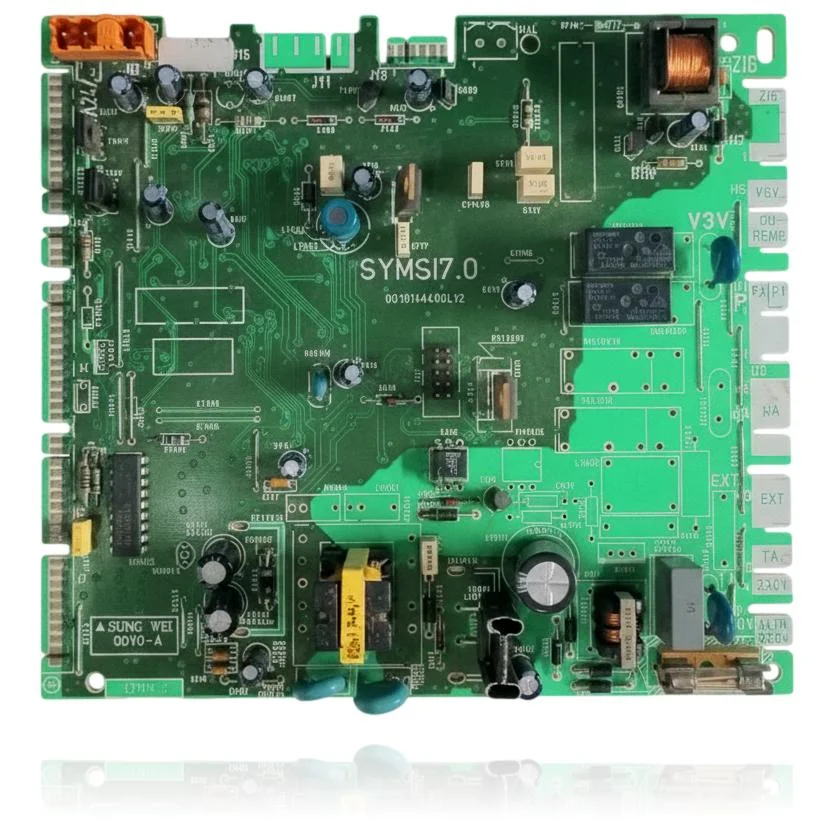

Modell der Platine (Siebdruck)

SYMSI7.0

Marke neben dem Dreieck

SUNG WEI 00V0-A

Anschlüsse / Klemmen

ZIG, V3V, H5, OU/REMP, P2/P1, H9, uA, EXT, TA, 230V ALIM, 230V

Hersteller des Teils

Saunier Duval

Referenz

S1047000

Handbücher und technische Dokumentation

Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.

• Handbuch Saunier Duval S C 24 E (PDF)Dokument © Saunier Duval, bereitgestellt als technische Referenz.
