Platine Elektronik Junkers 8738713426 (FPPlatform V12) für WTD 18 AME 23

Anwendung auf die genaue Variante steht noch zur Bestätigung aus. Es handelt sich um die elektronische Platine, die den Betrieb des Geräts steuert. Sie wird verdächtigt, wenn das Gerät nicht reagiert oder ohne mechanische Ursache Fehler auftritt, nachdem die Stromversorgung und die Anschlüsse ausgeschlossen wurden.

Teileart: Junkers
Zustand: Generalüberholt
SKU intern: PLC204
Garantie: 1 Jahr

inkl. MwSt. Lager · 2 Stk.

Kompatibilität

Kompatible Junkers-Kessel

Junkers. 0 nachgewiesene Kompatibilitäten. Es gibt noch 1 Modelle, die wir überprüfen.

Überprüfungsbedürftige Modelle

Diese Modelle sind mit dieser Referenz verbunden, aber wir haben sie noch nicht vollständig überprüft, also wir halten sie nicht für kompatibel. Wenn Ihr Kessel einer von ihnen ist, senden Sie uns ein Foto des Teils, das Sie austauschen möchten, und wir überprüfen es, bevor Sie es kaufen.

Junkers WTD 18 AME 23	Junkers	Nicht bestätigt

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Leitfaden

Wie überprüft man, ob es das Teil für Ihren Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

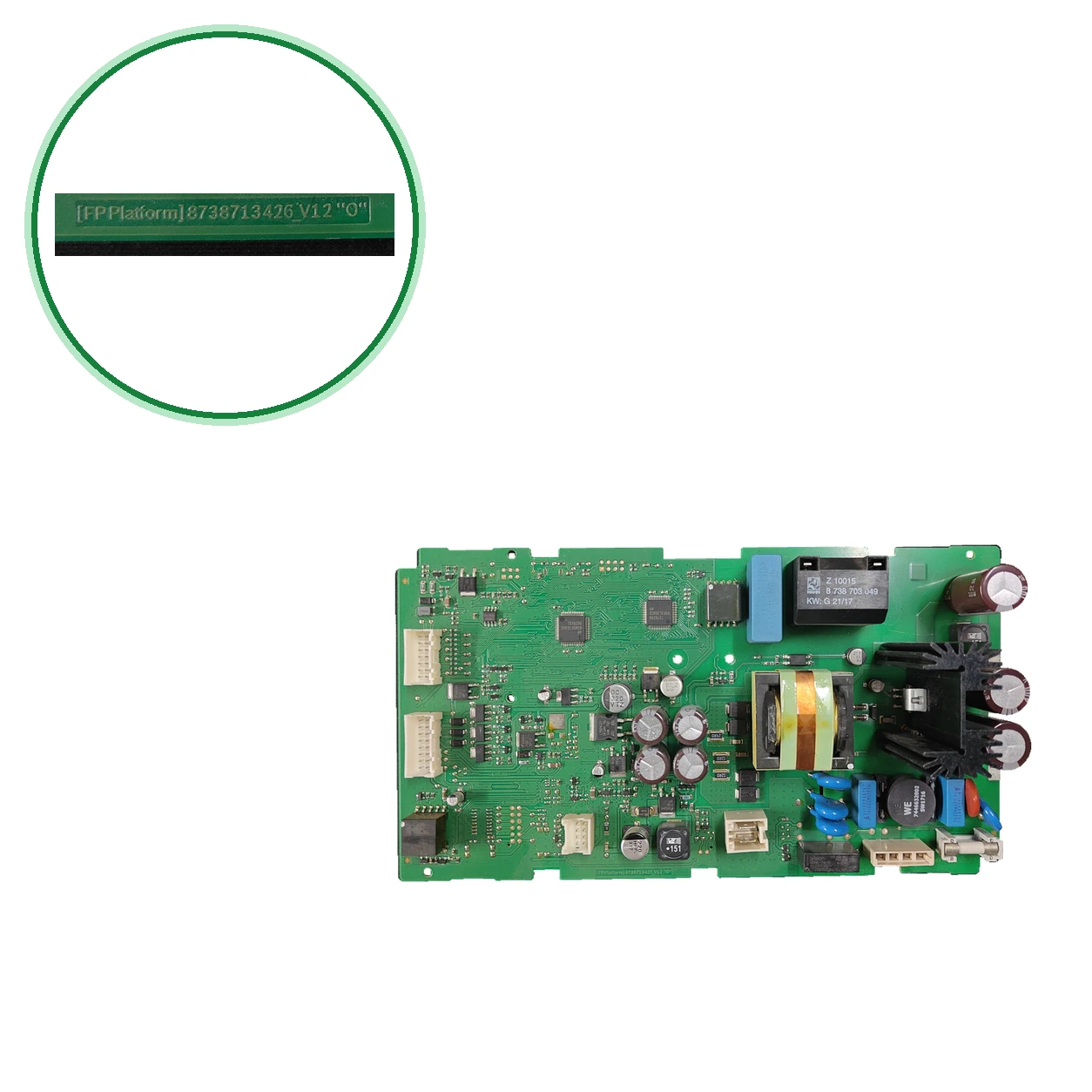

Suchen Sie auf dem Typenschild nach der Bezeichnung FPPlatform8738713426 V12 Variante0 und dem Schaltkreiscode 8738713426 (auch geschrieben 8 738 713 426).
Vergleiche das Relais der Platine: HAHN Z10015, 8 738 703 049 und G21/17. Das sind die Markierungen, die in diesem Gerät gelesen wurden.
Beachte die Überprüfung V12 und die Variante 0: Die markierten Codes bestätigen nicht allein die Kompatibilität mit anderen Varianten, daher vergleiche die vollständige Bezeichnung.
Ihre Heizung verwendet die Steuerungseinheit 8 738 723 206 aus dem offiziellen Katalog von Bosch, es handelt sich um einen anderen Code: Vergleichen Sie die markierten oder senden Sie uns ein Foto, bevor Sie bestellen.
Sie stimmen überein, rufen Sie uns unter 911 17 77 77 mit dem Modell Ihres Heizkessels an und wir reservieren es für Sie. Fragen? Senden Sie uns über Kontakt ein Foto des Etiketts Ihres Teils und des Typenschilds des Heizkessels.

Diagnose und Fehlercodes

Symptome, die eine Diagnose bei den Junkers erfordern

Häufige Symptome und Störungen

01
Es springt der Funke über, aber der Brenner zündet nicht und auf dem Bildschirm erscheint EA.
Ursache: Fehlende Signal am Ionisationselektroden: Schmutz oder Feuchtigkeit, Luft in der Gasleitung oder Gasmangel.
Überprüfen, ob Gas und Druck ankommen, und den Ionisationselektroden und sein Kabel überprüfen. Wenn alles in Ordnung ist, sollte ein Techniker es überprüfen.

Fehlercodes von Junkers, die eine Diagnose erfordern

Code	Störung	Technische Überprüfungen
EA	Keine Flamme erkannt: Signal am Ionisationselektrode fehlt.	Überprüfen Sie, ob Gas und Druck ankommen, die Verbindung zum Netz, die Ionisationselektrode und ihr Kabel. Wenn alles in Ordnung ist und der Fehlercode weiterhin besteht, ist die Platine verdächtig: Lassen Sie sie von einem Techniker überprüfen.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Technische Daten

Datenblatt: Junkers

SKU intern Uniclima: PLC204
Marke: Junkers
Teileart: Junkers
Einheiten auf Lager: 2 Stk.
Zustand: Generalüberholt
Garantie: 1 Jahr
Versand: 4–5 Werktage (Deutschland)
Rückgabe: 14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Inventar — Angegebene Anwendung im Inventar: WTD 18 AME 23
Inventar — Angegebene Referenz: PCB: 8738713426 V12
Identifikation — Bezeichnete Kennzeichnung: FPPlatform8738713426 V12 Variante0
Identifikation — Markierter Code: HAHN Z10015; 8 738 703 049; G21/17
Inventardaten — Angegebene Anwendung im Inventar: WTD 18 AME 23
Inventardaten — Angegebene Referenz: PCB: 8738713426 V12
Identifikation und Äquivalenzen: PCB eigene8738713426 V12 Variante0; Angebot8738713426, gleiche Anordnung. Z10015/8738703049 ist Bauteil, keine Plattenreferenz.
Zusätzliche Kennzeichnungen: PCB: 8738713426; Revision V12; Variante 0. Relais: Modell Z 10015; Code 8 738 703 049; Kennzeichnung KW G 21/17.
Anwendungen, die noch überprüft werden müssen: WTD 18 AME 23 — annotierte Kompatibilität; Bestätigung durch Variante ausstehend. Vom Verkäufer angegebene Anwendungen für die angebotene Referenz: Hydronext 5600 S WTD 12 AM E; Hydronext 5600 S WTD 18 AM E; Hydronext 5700 S WTD 12 AM E; Hydronext 5700 S WTD 18 AM E; Hydronext 6700i S WTD 12 AM E; Hydronext 6700i S WTD 18 AM E. Die eigene Überprüfung/Konfiguration wird nicht bestätigt; überprüfen Sie die Stückliste, Serie und Anschlüsse vor der Montage.

Vor dem Kauf

Nicht verwechseln: 8738723206 — Steuerungseinheit des WTD 18 AME 23 im offiziellen Katalog von Bosch; als Ersatzteil wird sie als elektronische Platine für dieses Modell verkauft. — Es ist ein anderer Code. Unbestätigt: ob es sich um dasselbe Teil wie die 8738713426 mit einer anderen Revision handelt: Vergleichen Sie vor der Bestellung.
Nicht verwechseln: 8738703049 — Nummer, die anderen Teilen zugeordnet wird: die Hauptplatte FPAF 0113 (gebraucht) und ein Warmwassermodul (australisch). — Auf dieser Platte ist der markierte Code des Relais, nicht der der Platte.
Sie sind durch das eigene Teil gekennzeichnet. Ohne zusätzliche externe Bestätigung verbindet man sie mit einer Katalogreferenz. Der offizielle Katalog von Bosch listet für den WTD 18 AME 23 ein anderes Steuergerät, die 8 738 723 206: Achten Sie auf die Codes, die nicht verwechselt werden dürfen.
kompatibel mit der Referenz WTD 18 AME 23 registriert. ohne zusätzliche externe Bestätigung ist der Code 8738713426 weder mit diesem noch mit einem anderen Heizkessel verbunden; der offizielle Katalog von Bosch listet für dieses Modell eine andere Steuerungseinheit, die 8 738 723 206.
Registrierte Anwendungen, die auf Modell, Variante oder Programmierung zu bestätigen sind: Junkers WTD 18 AME 23.

Häufig gestellte Fragen

Häufige Fragen: Junkers

Was ist die Plakette Junkers 8738713426 und wie identifiziere ich sie?

Es ist eine elektronische Platine von Junkers mit der Schaltkreisnummer 8738713426 (auch geschrieben 8 738 713 426), Revision V12 und Variante 0. Die gekennzeichnete Bezeichnung ist FPPlatform8738713426 V12 Variante0. Zum Vergleich, siehe auch das Relais der Platine: HAHN Z10015, 8 738 703 049 und G21/17.

Passt es für meinen Junkers WTD 18 AME 23?

Die Kompatibilität dieser Variante muss noch bestätigt werden. Registrierte Anwendung: diese Platine für den Junkers WTD 18 AME 23. Ohne zusätzliche externe Bestätigung der von uns geöffneten, enthält sie den Code 8738713426, daher können wir dir keine offizielle Katalogreferenz geben: Vergleiche die vollständige Bezeichnung und das Relais der Platine mit deinen.

Ist es dasselbe Teil wie die Steuerungseinheit 8 738 723 206 aus dem Bosch-Katalog?

Wir wissen es nicht. Der offizielle Katalog von Bosch listet für den Hydrocompact WTD 18 AME 23 (Artikel 7 736 502 445) das Steuergerät 8 738 723 206, und auf den offiziellen Seiten, die wir lesen konnten, erscheint der 8738713426 nicht. Unbestätigt: die beiden Codes. Für andere Modelle, wie das WTD 18 AME 31, haben wir keine Bestätigung für dieses Bauteil. Wenn Ihr Bauteil einen anderen Code hat, senden Sie uns bitte ein Foto über Kontakt, bevor Sie es bestellen.

Was bedeuten die auf dem Typenschild markierten Codes?

8738713426 ist der Code des Schaltkreises (PCB), mit Revision V12 und Variante 0. FPPlatform8738713426 V12 Variante0 ist die aufgedruckte Bezeichnung. HAHN Z10015 (Modell Z 10015), 8 738 703 049 und G21/17 sind die Kennzeichnungen des Relais auf der Platine. Sie entsprechen nicht unbedingt der Referenz eines Kits und bestätigen keine Kompatibilität mit anderen Varianten.

Kann ich dieses Plättchen unter 8738703049 suchen?

Es ist nicht das Zuverlässigste. Auf dieser Platine 8 738 703 049 ist die markierte Nummer des Relais, nicht die der Platine. Diese Nummer wird für andere Teile verwendet: Ein gebrauchtes Teil gibt sie als Nummer der Hauptplatine FPAF 0113 an und ein australisches Modell verbindet sie mit einem Warmwassermodul. Vergleiche besser die vollständige Bezeichnung FPPlatform8738713426 V12 Variante0.

Ist die auf dem Typenschild angegebene Revision V12 wichtig?

Unsere Einheit hat die Revision V12 und die Variante 0. Ohne zusätzliche Bestätigung erklärt, was sich zwischen den Revisionen des Codes 8738713426 ändert, können wir also nicht sagen, ob eine andere Revision austauschbar ist. Vergleiche die vollständige Bezeichnung deiner Platte, nicht nur die Nummer.

Wer sollte diese Platte montieren?

Ein qualifizierter Techniker. Es handelt sich um eine Steuerplatine eines Gasgeräts, die mit dem Stromnetz verbunden ist. Bevor Sie etwas anfassen, müssen Sie die Stromversorgung unterbrechen und das Gas abstellen.
