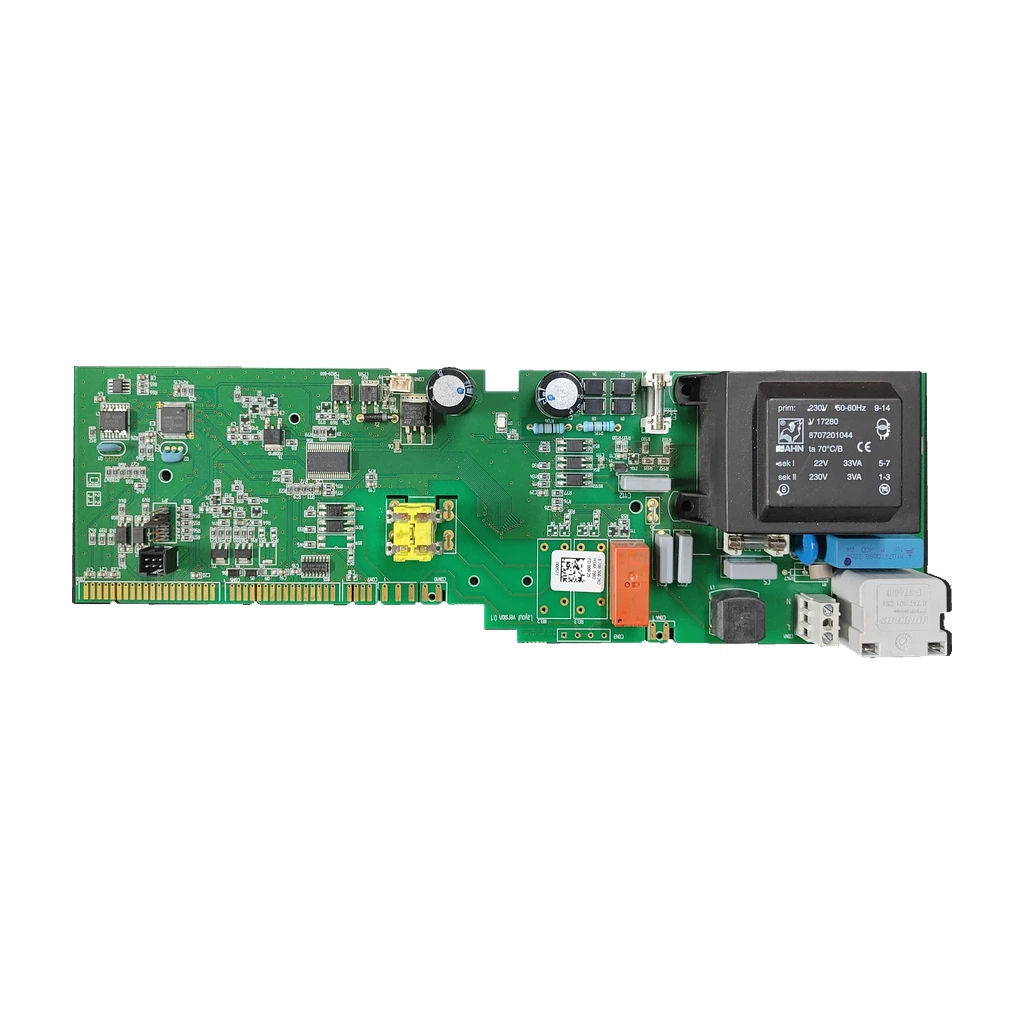

Platine Elektronik Junkers HTAF 7002 · 8708300251 für WTD 24 AME 23
Anwendung auf die genaue Variante steht noch zur Bestätigung aus. Elektronikplatine Junkers mit der Bezeichnung HTAF 7002. Sie verwendet ein Relais SCHRACK RT34024 und einen Transformator HAHN.
- Teileart
- Junkers
- Zustand
- Generalüberholt
- SKU intern
- PLC202
- Garantie
- 1 Jahr
inkl. MwSt. Lager · 1 Stk
Kompatible Junkers-Kessel
Junkers. 0 nachgewiesene Kompatibilitäten. Es gibt noch 1 Modelle, die wir überprüfen.
Überprüfungsbedürftige Modelle
Diese Modelle sind mit dieser Referenz verbunden, aber wir haben sie noch nicht vollständig überprüft, also wir halten sie nicht für kompatibel. Wenn Ihr Kessel einer von ihnen ist, senden Sie uns ein Foto des Teils, das Sie austauschen möchten, und wir überprüfen es, bevor Sie es kaufen.
| Junkers WTD 24 AME 23 | Junkers | Nicht bestätigt |
|---|
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob es das Teil für Ihren Heizkessel ist?
Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.
- Suchen Sie auf dem Typenschild nach der Bezeichnung HTAF 7002 (gelesen als HTAF7002) und den Codes 8708300251 und 8 708 300 262.
- Vergleiche die anderen markierten: FD00925, 000571 und «Layout version0.1».
- Siehe die Komponenten: ein Relais SCHRACK RT34024 und ein Transformator HAHN Typ V 17280 mit der Referenz 8707201044.
- Verwechsle sie nicht mit anderen Codes der WTD 24 AME 23: die Platten 8738720672 und 8 708 300 112 0 51, der Flusostato 8708505024 und der Wärmetauscher 87054064220 sind andere Codes.
- Sie stimmen überein, rufen Sie uns unter 911 17 77 77 mit dem Modell Ihres Heizkessels an und wir reservieren es für Sie. Fragen? Senden Sie uns über Kontakt ein Foto des Etiketts Ihres Teils und des Typenschilds des Heizkessels.
Symptome, die eine Diagnose bei den Junkers erfordern
Häufige Symptome und Störungen
- 01
Es springt der Funke über, aber der Brenner zündet nicht und auf dem Bildschirm erscheint EA.
Ursache: Fehlende Signal am Ionisationselektroden: Schmutz oder Feuchtigkeit, Luft in der Gasleitung oder Gasmangel.
Überprüfen, ob Gas und Druck ankommen, und den Ionisationselektroden und sein Kabel überprüfen. Wenn alles in Ordnung ist, sollte ein Techniker es überprüfen.
Fehlercodes von Junkers, die eine Diagnose erfordern
| Code | Störung | Technische Überprüfungen |
|---|---|---|
| EA | Keine Flamme erkannt: Signal am Ionisationselektrode fehlt. | Überprüfen Sie, ob Gas und Druck ankommen, die Verbindung zum Netz, die Ionisationselektrode und ihr Kabel. Wenn alles in Ordnung ist und der Fehlercode weiterhin besteht, ist die Platine verdächtig: Lassen Sie sie von einem Techniker überprüfen. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt: Junkers
- SKU intern Uniclima
- PLC202
- Marke
- Junkers
- Teileart
- Junkers
- Einheiten auf Lager
- 1 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 4–5 Werktage (Deutschland)
- Rückgabe
- 14 Tage
Datenblatt: Stück und verfügbare Dokumentation
Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.
- Inventar — Unterkomponente Relais SCHRACK RT34024
- 24 VDC Spule; Kontakt 12 A/250 VAC
- Inventar — Unterkomponente Transformator HAHN
- primär 230 V 50–60 Hz; Typ V 17280; sichtbare Referenz 8707201044; ta 70 °C/B; sek I 22 V 33 VA; sek II 230 V 3 VA
- Inventar — Angegebene Anwendung im Inventar
- WTD 24 AME 23
- Inventar — Markierter Code
- FD00925; 000571
- Identifikation — Bezeichnete Kennzeichnung
- HTAF7002
- Identifikation — Markierter Code
- 8 708 300 262
- Identifikation — Markierter Code
- FD00925
- Identifikation — Markierter Code
- 8708300251
- Identifikation — Markierter Code
- Layout Version 0.1
- Datenblatt: Subkomponente Relais SCHRACK RT34024
- 24 VDC Spule; Kontakt 12 A/250 VAC
- Datenblatt: Subkomponente Transformator HAHN
- primär 230 V 50–60 Hz; Typ V 17280; sichtbare Referenz 8707201044; ta 70 °C/B; sek I 22 V 33 VA; sek II 230 V 3 VA
- Inventardaten — Angegebene Anwendung im Inventar
- WTD 24 AME 23
- Inventardaten — Markierter Code
- FD00925; 000571
- Anwendungen, die noch überprüft werden müssen
- WTD 24 AME 23 — kompatibel mit der Referenz; Bestätigung durch Variante ausstehend.
Vor dem Kauf
- Nicht kompatibel oder ausgeschlossen: Junkers WTD 24 AME 31, seine Plakette 8738720672 ist kompatibel mit diesem Kessel. Nicht bestätigt: die HTAF 7002 mit ihr.
- Nicht kompatibel oder ausgeschlossen: Junkers WTD 27 AME 23, seine Plakette 8738720672 ist kompatibel mit diesem Kessel. Nicht bestätigt: die HTAF 7002 mit ihr.
- Nicht kompatibel oder ausgeschlossen: Junkers WTD 27 AME 31, seine Plakette 8738720672 ist kompatibel mit diesem Kessel. Nicht bestätigt: die HTAF 7002 mit ihr.
- Nicht verwechseln: 8 708 300 112 0 51 — Leiterplatte der Anschlussdose, Pos. 16, in der Ersatzteilliste des Herstellers der Familie WTD24 AME (2011), wo die WTD24 AME 23 aufgeführt ist. Die Liste von 2017 gibt denselben Code in Pos. 16 an — Es handelt sich um einen anderen Code: Bei der Suche nach den Codes unserer Platine (HTAF 7002, 8708300251) in diesen Listen haben wir sie nicht gefunden. Bestätigung registriert: diese Platine für die WTD 24 AME 23; vergleiche die Markierungen deiner Platine.
- Nicht verwechseln: 8738720672 — Platte, die als kompatibel mit der WTD 24 AME23, 24 AME31, 27 AME23 und 27 AME31 angegeben wird. In den Listen des Herstellers ist 8 738 720 673 0 49 im Jahr 2011 (Steuergerät W2, Steuerungseinheit) an Position 1, 8 738 720 672 0 49 im Jahr 2017 — Es handelt sich um einen anderen Code. Dieser wird für die WTD 24 AME 23 angegeben, aber Bestätigung registriert: in diesem Kessel die HTAF 7002 (8708300251): Vergleichen Sie die Markierungen, bevor Sie bestellen.
- Nicht verwechseln: 8708505024 — Flusostato Junkers (Originalcode 87085050240), der in einem Katalog für die WTD 24 AME 23 angegeben ist — Ein anderes Teil: es ist der Durchflusssensor, nicht die Platte.
- Nicht verwechseln: 87054064220 — Wärmetauscher-Junkers, der in einem Katalog für die WTD 24 AME 23 und die 24 AME 31 angegeben ist — Ein anderes Teil: es ist der Wärmetauscher, nicht die Platte.
- Codes, die auf dem Bauteil selbst gelesen oder registriert wurden. Wir haben die HTAF 7002 und die 8708300251 in den Ersatzteillisten des Herstellers der Familie WTD24 AME (2011 und 2017) sowie in offenen Listen nicht gefunden.
- kompatibel mit der Referenz WTD 24 AME 23 registriert. In offenen Systemen haben wir die HTAF 7002 sowie ihren Code 8708300251 nicht gefunden; die Listen des Herstellers und andere Typenschilder für diesen Kessel.
- Registrierte Anwendungen, die auf Modell, Variante oder Programmierung zu bestätigen sind: Junkers WTD 24 AME 23.
Häufige Fragen: Junkers
Wie identifiziere ich die Junkers HTAF 7002-Platte?
Suchen Sie auf dem Typenschild nach der Bezeichnung HTAF 7002 (auch HTAF7002) und den Codes 8708300251 (Siebdruck des Schaltkreises) und 8 708 300 262. Vergleichen Sie außerdem FD00925, 000571 und „Layout version0.1“. Je mehr Übereinstimmungen mit Ihrem Typenschild vorhanden sind, desto sicherer ist es, dass es sich um dasselbe handelt.
Passt es für meinen Junkers WTD 24 AME 23?
Die Kompatibilität dieser Variante muss noch bestätigt werden. Registrierte Anwendung: diese Platine für die Junkers WTD 24 AME 23. Bei der Suche nach ihren Codes in den Ersatzteillisten des Herstellers der Familie WTD24 AME (2011 und 2017) haben wir sie nicht gefunden: diese Listen geben andere Codes an, wie 8 708 300 112 0 51 (Pos. 16; Anschlusskasten in der Liste von 2011) und die Platine 8738720672 für diesen Kessel. Vergleiche die Markierungen deiner Platine mit den unseren.
Und wenn mein Heizkessel der WTD 24 AME 31, der WTD 27 AME 23 oder ein anderer ist?
Die Kompatibilität dieser Variante muss noch bestätigt werden. Für andere Modelle haben wir keine Bestätigung von der Werkstatt, dass diese Platte mit ihnen verbunden ist. Ihre Platte 8738720672 ist kompatibel mit der WTD 24 AME 31, der 27 AME 23 und der 27 AME 31 (und auch mit der 24 AME 23), daher geben wir diese nicht als gültig für sie an. Senden Sie uns über Kontakt ein Foto des Etiketts Ihrer Platte und das Ihrer Heizung, oder rufen Sie uns unter 911 17 77 77 an.
Warum hat die Platine zwei Codes 8 708 300 (den 251 und den 262)?
Beide sind auf dem eigenen Typenschild markiert: 8708300251 und 8 708 300 262; letzterer ist zudem die Referenz, die der Komponente zugeordnet wird. Ohne zusätzliche Bestätigung erklärt sich der Unterschied, und die angegebenen Codes entsprechen nicht unbedingt der Referenz eines Kits. Nur die letzten beiden Ziffern ändern sich (51 gegenüber 62).
Welche anderen Codes erscheinen für die WTD 24 AME 23?
Der Flusostato 8708505024 (Originalcode 87085050240) und der Wärmetauscher 87054064220 sind andere Teile. Die Listen des Herstellers der Familie WTD24 AME geben 8 708 300 112 0 51 in Pos. 16 (Anschlusskasten in der Liste von 2011), 8 738 720 673 0 49 (2011, Steuergerät W2), in Pos. 1, 8 738 720 672 0 49 (2017) an. Keiner ist der Code dieser Platine (HTAF 7002, 8708300251).
Welche Komponenten sind auf der Platine und mit welchen Daten?
Bestätigung registriert: In diesem Gerät ein Relais SCHRACK RT34024 (Spule 24 VDC; Kontakt 12 A/250 VAC) und ein Transformator HAHN Typ V 17280, sichtbare Referenz 8707201044: Primär 230 V 50–60 Hz, ta 70 °C/B, Sekundär I 22 V 33 VA und Sekundär II 230 V 3 VA.
Wer sollte diese Platte montieren?
Ein qualifizierter Techniker. Es handelt sich um die elektronische Platine des Boilers und den Transformator, der mit einem Primäranschluss von 230 V arbeitet, daher ist es kein Teil, das ohne die entsprechende Ausbildung und die richtigen Werkzeuge gewechselt werden sollte.
