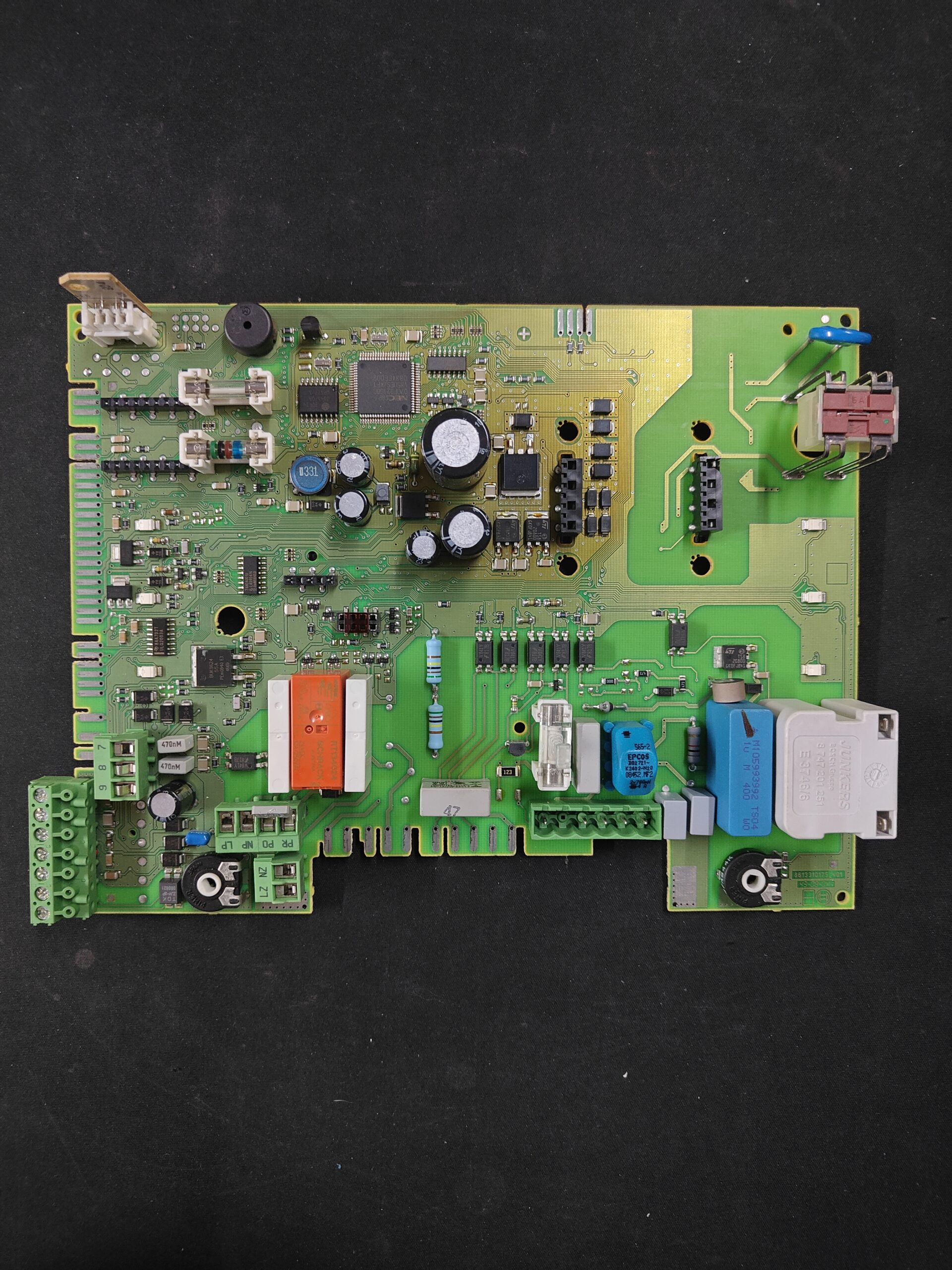

Platine Elektronik Junkers E 3746/6 · 8 747 201 251 · 8613310175_V01 für ZWB 25-2 C
Anwendung auf die genaue Variante steht noch zur Bestätigung aus. Elektronikplatine für Junkers-Heizkessel. Ihre spezifischen Störungen müssen noch identifiziert werden; ein Techniker muss den Fehler diagnostizieren, bevor sie ersetzt wird.
- Teileart
- Junkers
- Zustand
- Generalüberholt
- SKU intern
- PLC228
- Garantie
- 1 Jahr
Kompatible Junkers-Kessel
Junkers. 0 nachgewiesene Kompatibilitäten. Es gibt noch 2 Modelle, die wir überprüfen.
Überprüfungsbedürftige Modelle
Diese Modelle sind mit dieser Referenz verbunden, aber wir haben sie noch nicht vollständig überprüft, also wir halten sie nicht für kompatibel. Wenn Ihr Kessel einer von ihnen ist, senden Sie uns ein Foto des Teils, das Sie austauschen möchten, und wir überprüfen es, bevor Sie es kaufen.
| Junkers Serien ZSB und ZBR | Junkers | Nicht bestätigt |
|---|---|---|
| Junkers ZWB 25-2 C | Junkers | Nicht bestätigt |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob es das Teil für Ihren Heizkessel ist?
Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.
- Suche auf dem Typenschild nach diesen Codes: 8613310175_V01 (Schaltung Siebdruck), 8 747 201 251 und E 3746/6.
- Siehe auch die seitliche Siebdruck 8 513 075 10 und die Kennzeichnung 43-08-041.
- Verwechsle sie nicht mit anderen Junkers-Platten: die 8748300923 (Reihe ZWBC) und die 8748300676 haben einen anderen Code.
- Überprüfen Sie auf dem Typenschild Ihres Heizkessels, dass das Modell Junkers ZWB 25-2 C ist.
- Sie stimmen überein, rufen Sie uns unter 911 17 77 77 mit dem Modell Ihres Heizkessels an.
Symptome, die eine Diagnose bei den Junkers erfordern
Häufige Symptome und Störungen
- 01
Die Heizung springt nicht an und auf dem Display erscheint EA.
Ursache: Keine Flamme erkannt: Gasventil geschlossen, unzureichender Gasdruck, defekte Elektroden oder Zündkabel, oder verstopfter Abgasweg.
Überprüfen Sie, ob das Gasventil geöffnet ist und den Gasdruck. Überprüfen Sie die Elektroden und deren Kabel. Wenn alles in Ordnung ist, lassen Sie es von einem Techniker überprüfen.
- 02
Im Display erscheint F0.
Ursache: Interner Fehler: defekte elektrische Kontakte oder Zündkabel, oder fehlerhafte Elektronikplatine.
Überprüfen Sie die elektrischen Kontakte und die Zündkabel. Wenn der Fehlercode weiterhin besteht, sollte ein Techniker die Platine wechseln.
- 03
Die Heizung schaltet sich aufgrund von Übertemperatur ab und auf dem Display erscheint E9.
Ursache: Der Temperaturbegrenzer des Wärmetauschers oder des Abgaskanals hat ausgelöst.
Überprüfen Sie den Betriebsdruck, die Pumpe und die Sicherungen der Platine und entlüften Sie das Gerät. Wenn der Fehlercode zurückkommt, lassen Sie es von einem Techniker überprüfen.
- 04
Die Heizung erkennt weiterhin eine Flamme, nachdem das Gas abgestellt wurde, und auf dem Display erscheint FA.
Ursache: Gasventil, der nicht dicht schließt, schmutziger Kondensatablauf oder defekte Elektroden.
Überprüfen Sie das Gasventil, reinigen Sie den Kondensatsiphon und überprüfen Sie die Elektroden. Wenn das Problem weiterhin besteht, lassen Sie es von einem Techniker überprüfen.
- 05
Im Display erscheint CC: der Kessel erkennt den Außensensor nicht.
Ursache: Unterbrechung im Außensensor oder im Kabel.
Überprüfen Sie, ob der Außensensor und sein Kabel keine Unterbrechungen aufweisen. Wenn alles in Ordnung ist, lassen Sie es von einem Techniker überprüfen.
- 06
Im Display erscheint A8: der Kessel kommuniziert nicht mit dem Regler.
Ursache: Kommunikation mit dem Bus unterbrochen: Verbindungsleitung des Reglers oder Thermostats lose, durchtrennt oder falsch angeschlossen.
Überprüfen Sie das Verbindungskabel des Reglers oder Thermostats und seine Anschlüsse. Wenn das Kabel in Ordnung ist, lassen Sie es von einem Techniker überprüfen.
Fehlercodes von Junkers, die eine Diagnose erfordern
| Code | Störung | Technische Überprüfungen |
|---|---|---|
| EA | Es wird keine Flamme beim Einschalten erkannt. | Überprüfen Sie, ob das Gasventil geöffnet ist, den Gasdruck und die Elektroden mit ihrem Kabel. Wenn alles in Ordnung ist und der Fehlercode weiterhin angezeigt wird, ist die Platine verdächtig: Lassen Sie sie von einem Techniker überprüfen. |
| F0 | Interner Fehler der Elektronikplatine. | Überprüfen Sie die elektrischen Kontakte und die Zündkabel. Wenn der Fehlercode weiterhin besteht, ist die Platine verdächtig: Lassen Sie diese von einem Techniker austauschen. |
| FA | Die Flamme wird weiterhin nach der Gasabschaltung erkannt. | Überprüfen Sie das Gasventil, reinigen Sie den Kondensatsiphon und überprüfen Sie die Elektroden. Wenn das Problem weiterhin besteht, lassen Sie es von einem Techniker überprüfen. |
| E9 | Der Temperaturbegrenzer des Wärmetauschers oder des Abgasblocks hat ausgelöst. | Überprüfen Sie den Betriebsdruck, den Betrieb der Pumpe und die Sicherungen der Platine, und entlüften Sie das Gerät. Wenn der Fehlercode zurückkommt, lassen Sie es von einem Techniker überprüfen. |
| A8 | Kommunikation mit dem Bus des Reglers oder Thermostats unterbrochen. | Überprüfen Sie das Verbindungskabel des Reglers oder Thermostats und seine Anschlüsse. Wenn das Kabel in Ordnung ist, lassen Sie es von einem Techniker überprüfen. |
| CC | Die Platine erkennt den Außentemperaturfühler nicht. | Überprüfen Sie den Außensensor und sein Kabel auf Unterbrechungen. Es erscheint nur mit installiertem Außensensor. |
| d3 | Der externe Regler wurde aktiviert: Brücke 8-9 oder Brücke PR-P0 fehlt, oder der Begrenzungsregler TB1 ist geöffnet. | Überprüfen Sie die Anschlussleiste, die Brücken 8-9 und PR-P0 sowie den Begrenzungsregler TB1, bevor Sie die Platine in Verdacht ziehen. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt: Junkers
- SKU intern Uniclima
- PLC228
- Marke
- Junkers
- Teileart
- Junkers
- Einheiten auf Lager
- 4 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 4–5 Werktage (Deutschland)
- Rückgabe
- 14 Tage
Datenblatt: Stück und verfügbare Dokumentation
Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.
- Blaues Bauteil, wörtlich gekennzeichnet
- 1u M 400 WD; kein Nennwert für die gesamte Platte
- Inventar — Blauer montierter Kondensator
- M105933992 TS04; 10 M 400 WQ M10599932 TS04; 1u M 400 V 040
- Inventar — Untere blaue Unterkomponente
- EPCOS
- Inventar — Siebdruck/PCB-Code
- 8613310175_V01; Widerstände mit 470M gekennzeichnet
- Inventar — Siebdruck seitlich PCB
- 8 513 075 10
- Inventar — Angegebene Anwendung im Inventar
- ZWB 25-2 C
- Identifikation — Markierter Code
- 8613310175_v01
- Identifikation — Markierter Code
- 43-08-041
- Identifikation — Markierter Code
- 8 747 201 251
- Identifikation — Markierter Code
- E 3746/6
- Identifikation — Markierter Code
- M105993992 T504
- Datenblatt: Komponente blau, wörtliche Kennzeichnung
- 1u M 400 WD; kein Nennwert für die gesamte Platte
- Datenblatt: blauer montierter Kondensator
- M105933992 TS04; 10 M 400 WQ
- Datenblatt: blauer montierter Kondensator
- M10599932 TS04; 1u M 400 V 040
- Datenblatt: Subkomponente blaue Unterseite
- EPCOS
- Inventardaten — Siebdruck/PCB-Code
- 8613310175_V01; Widerstände mit 470M gekennzeichnet
- Datenblatt: Serigrafía lateral PCB
- 8 513 075 10
- Inventardaten — Angegebene Anwendung im Inventar
- ZWB 25-2 C
- Anwendungen, die noch überprüft werden müssen
- ZWB 25-2 C — kompatibel mit der Referenz; Bestätigung durch Variante ausstehend.
- Von einer Junkers-Platine für die ZWB 25-2C (Code 8748300676, anders als die dieser Komponente) steht, dass sie „nach Kesselcode konfiguriert werden kann“. Frage deinen Techniker, ob die Platine für deinen Kessel konfiguriert werden muss.
- Zur Bestätigung: Junkers Serien ZSB und ZBR (ohne konkretes Modell) — 1 Ursprung: Set des Kreislaufs 8613310175 V01 mit Transformator. Der Titel lautet „ZSB ZWB ZBR - 3“ und nennt keine Modelle. Die ZWB 25-2 C ist bereits als registriert aufgeführt.
- Nicht verwechseln: 8748300923 — Junkers-Platte für die Cerapur Comfort ZWBC 24, 25, 28 und 30-2 C — Es ist ein anderer Code: der sie verkauft, verbindet sie nicht mit einem der Codes dieses Teils.
- Nicht verwechseln: 8748300676 — Platte für die Junkers ZWB 25-2C — Es handelt sich um einen anderen Plattencode; verbinden Sie ihn nicht mit 8 747 201 251. Vergleichen Sie immer die angegebenen Codes.
- 87483007530 wird nur mit dieser Platte verbunden (Set mit 8613310175 V01); diese Nummer wird für eine Heatronic III-Platte (ZSB 14..22-3 A/E, ZWB 28-3 A/E) angegeben, ohne dieses Teil zu benennen. 8748300602 wird angegeben. Vergleichen Sie sie mit Ihrer Platte, bevor Sie die Gleichwertigkeit als korrekt bestätigen.
- Bestätigung registriert: die ZWB 25-2 C. 8 747 201 251 wird als Junkers-Platte in (Deutsch, ungarisches Forum) aufgeführt; italienisch erwähnt sie ohne Herkunftsangabe. Keiner verbindet 8613310175 V01 oder E 3746/6 mit ihr. Das offizielle Handbuch erwähnt diese Codes oder die ZWB 25-2 C. nicht.
- Registrierte Anwendungen, die auf Modell, Variante oder Programmierung zu bestätigen sind: Junkers ZWB 25-2 C.
