Platine Elektronik Junkers HT II-3 · 8 748 300 535 für ZWC 24/28-1 MFK
Anwendung der genauen Variante steht zur Bestätigung aus. Elektronische Platine mit registrierter Anwendung für Junkers ZWC 24/28-1 MFK. Es gibt eine Diskrepanz mit der Referenz 8 748 300 449, die mit dem Bedienfeld dieses Heizgeräts verbunden ist; überprüfen Sie den genauen Code, bevor Sie ihn ersetzen.
- Teileart
- Junkers
- Zustand
- Generalüberholt
- SKU intern
- PLC250
- Garantie
- 1 Jahr
Kompatible Junkers-Kessel
Junkers. 0 nachgewiesene Kompatibilitäten. Es gibt noch 1 Modelle, die wir überprüfen.
Überprüfungsbedürftige Modelle
Diese Modelle sind mit dieser Referenz verbunden, aber wir haben sie noch nicht vollständig überprüft, also wir halten sie nicht für kompatibel. Wenn Ihr Kessel einer von ihnen ist, senden Sie uns ein Foto des Teils, das Sie austauschen möchten, und wir überprüfen es, bevor Sie es kaufen.
| Junkers ZWC 24/28-1 MFK | Junkers | Nicht bestätigt |
|---|
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob es das Teil für Ihren Heizkessel ist?
Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.
- Suchen Sie auf dem Typenschild nach der Bezeichnung HT II-3 CA CA CC und dem Code 8 748 300 535 (kann auch als 8748300535 geschrieben werden).
- Vergleiche die Rück- oder Seitenmarkierung 8 718 401 474 0 und die markierten Codes 0448 und 2.6 mit denen auf deinem Typenschild.

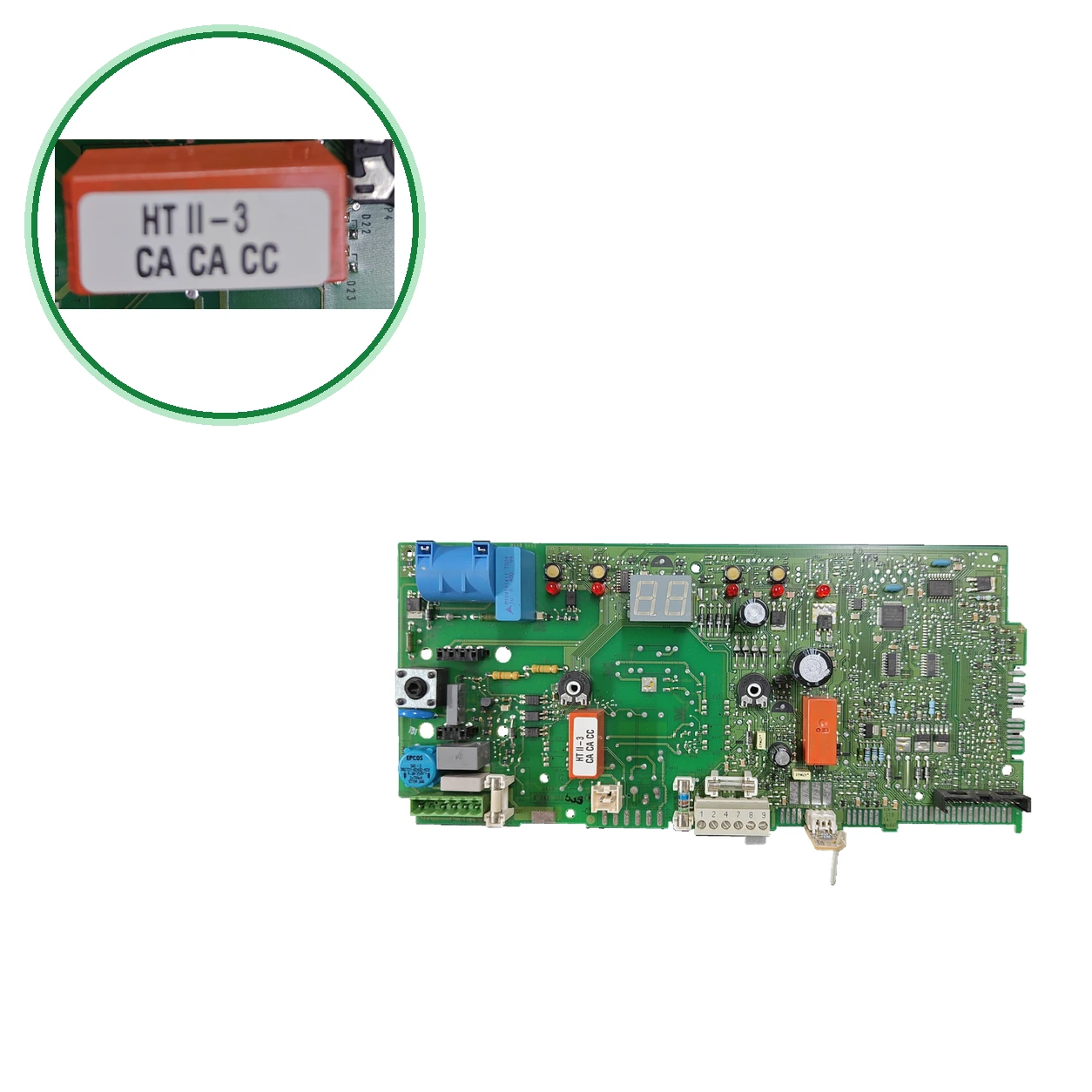

- Sieh dir das Display an, das auf dieser Platine 2 Ziffern hat, und den blauen oberen Kondensator, der mit 400 V gekennzeichnet ist.
- Vertraue nicht nur auf die Bezeichnung HT II-3 CA CA CC: eine andere Platte mit dieser Kennzeichnung trägt den Code 8 748 300 480. Vergleiche den vollständigen Code.
- Sie stimmen überein, rufen Sie uns unter 911 17 77 77 mit dem Modell Ihres Heizkessels an und wir reservieren es für Sie. Fragen? Senden Sie uns über Kontakt ein Foto des Etiketts Ihres Teils und des Typenschilds des Heizkessels.
Symptome, die eine Diagnose bei den Junkers erfordern
Häufige Symptome und Störungen
- 01
Fehlercode F0 bei der ZWC 24-1 MFK oder ZWC 28-1 MFK
Ursache: Das offizielle Handbuch 6 720 610 422 E beschreibt es als interne Störung oder Fehler der Leiterplatte: Es wird empfohlen, die Kontakte, Stecker und Zündkabel sowie das Busmodul zu überprüfen und gegebenenfalls die Leiterplatte oder das Busmodul auszutauschen.
- 02
Die Heizung zeigt den Fehlercode F0 an.
Ursache: Interne Störung oder Leiterplattenfehler. Zunächst müssen Kontakte, Stecker und Kabel überprüft werden; falls erforderlich, wird die Leiterplatte oder das Busmodul ausgetauscht.
Bevor die Platine gewechselt wird, muss ein Techniker die feste Befestigung der elektrischen Kontakte und des Steckers sowie der Zündkabel und des Busmoduls überprüfen. Wenn der Fehler weiterhin besteht, wird die Leiterplatte oder das Busmodul ausgetauscht. F0 allein beweist nicht, dass die Platine defekt ist.
Fehlercodes von Junkers, die eine Diagnose erfordern
| Code | Störung | Technische Überprüfungen |
|---|---|---|
| F0 | Interne Störung / Störung der Leiterplatte (ZWC 24-1 MFK und ZWC 28-1 MFK) | Überprüfen Sie die feste Befestigung der elektrischen Kontakte und Steckdosen sowie der Zündkabel und des Busmoduls. Falls erforderlich, ersetzen Sie die Leiterplatte (elektronische Platine) oder das Busmodul. Dies sollte von einem qualifizierten Techniker durchgeführt werden. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt: Junkers
- SKU intern Uniclima
- PLC250
- Marke
- Junkers
- Teileart
- Junkers
- Einheiten auf Lager
- 6 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 4–5 Werktage (Deutschland)
- Rückgabe
- 14 Tage
Datenblatt: Stück und verfügbare Dokumentation
Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.
- Inventar — Oberer blauer Kondensator
- 400 V
- Inventar — Anzeige
- 2 Ziffern
- Inventar — Hinter-/Seitenmarkierung
- 8 718 401 474 0
- Inventar — Angegebene Anwendung im Inventar
- JUNKERS ZWC 24/28 1 MFK
- Identifikation — Bezeichnete Kennzeichnung
- HT II-3 CA CA CC
- Identifikation — Markierter Code
- HT II-3 CA CA CC
- Identifikation — Markierter Code
- 0448
- Identifikation — Markierter Code
- 2.6
- Datenblatt: Kondensator blau oben
- 400 V
- Inventardaten — Display
- 2 Ziffern
- Inventardaten — Hinter-/Seitenmarkierung
- 8 718 401 474 0
- Inventardaten — Angegebene Anwendung im Inventar
- JUNKERS ZWC 24/28 1 MFK
- Registrierte Referenz
- 8748300535
- Zusätzliche Kennzeichnungen
- Blauer Oberkondensator, gekennzeichnet mit 400 V; 2-stelliges Display. Plattenmarkierung 8 748 300 535; hintere/seitliche Markierung 8 718 401 474 0; PCB 0448; Code 2.6.
- Anwendungen, die noch überprüft werden müssen
- JUNKERS ZWC 24/28 1 MFK — kompatibel mit der Referenz; Bestätigung durch Variante ausstehend.
- F0 beweist nicht allein, dass die Platine defekt ist: Das offizielle Handbuch empfiehlt, zuerst die Kontakte, die Stecker und die Kabel zu überprüfen.
- Nicht verwechseln: 8 748 300 449 — Platine (Leiterplatte, Pos. 4) der ZWC 24/28-1 MFK im offiziellen Ersatzteilkatalog von 2001 — Es ist ein anderer Code. Dieses Datenblatt ist die 8 748 300 535 (HT II-3 CA CA CC), registriert.
- Nicht verwechseln: 8 748 300 480 / 8 748 300 565 — Platten HT II-3 CA CA CC (480) und HT II-3 CC CA CC (565) in einer Liste von — Gleiche oder sehr ähnliche Kennzeichnung, aber andere Codes: Vergleichen Sie den vollständigen Code 8 748 300.
- Nicht verwechseln: 8 748 300 454 / 8 748 300 506 — Platte (Pos. 4) in zwei Überprüfungen (02.10 und 05.08) der offiziellen Liste 6720611196 der Familie ZC/ZSC/ZWC 24/28-1 — Andere Codes aus einer anderen Liste der Familie; keiner enthält den 8 748 300 535.
- Nicht verwechseln: 8 717 207 456 — «Steuereinheit» (Pos. 1) des offiziellen Ersatzteilkatalogs von 2001 — Es ist ein anderes Teil der Steuergruppe, nicht diese Platte.
- Nicht verwechseln: 8 714 411 183 / 8 714 411 184 — Kodierstecker (Kodierstecker, Pos. 5) aus demselben Ersatzteil — Es sind andere Teile der Steuergruppe, nicht diese Platine.
- ohne zusätzliche externe Bestätigung wird die 8 748 300 535 gesammelt. Der offizielle Teilekatalog von 2001 gibt für die ZWC 24/28-1 MFK eine andere Platte an, die 8 748 300 449: vergleiche immer den auf deiner Platte angegebenen Code.
- kompatibel mit der Referenz ZWC 24/28-1 MFK registriert. Ohne zusätzliche externe Bestätigung bis jetzt wird 8 748 300 535 erfasst; das offizielle Ersatzteilverzeichnis von 2001 gibt eine andere Plakette (8 748 300 449) für diesen Kessel an.
- Registrierte Anwendungen, die auf Modell, Variante oder Programmierung zu bestätigen sind: Junkers ZWC 24/28-1 MFK.
Häufige Fragen: Junkers
Wie identifiziere ich die Junkers HT II-3 mit dem Code 8 748 300 535?
Eignet es sich für meinen Junkers ZWC 24/28-1 MFK?
Warum gibt das offizielle Zerlegungsdiagramm der ZWC 24/28-1 MFK einen anderen Plakettencode an?
Reicht es, wenn mein Platten HT II-3 CA CA CC sagt?
Was bedeutet jeder Code auf dem Typenschild?
Was bedeutet der Fehlercode F0 bei der ZWC 24/28-1 MFK?
Was muss beim Zusammenbau überprüft werden und wer sollte das tun?
