Platine Elektronik Junkers 8748300570 · HTII-3 für ZWC24-1MF2A

Anwendung der genauen Variante steht zur Bestätigung aus. Elektronische Steuerplatine, die Signale empfängt und die elektrischen Elemente des Heizkessels steuert. Bei Junkers ZWC21/24/28-1MF2A nimmt die Steuerplatine die Position 4 ein: Referenz 8 748 300 506 in der allgemeinen Version und 8 748 300 533 in der Variante 2800. Die Übereinstimmung mit der Endung 570 dieser Einheit steht zur Bestätigung aus. Fehlender Zündvorgang oder Stopps erfordern eine Diagnose.

Teileart: Junkers
Zustand: Generalüberholt
Katalogreferenz: 8748300570
Garantie: 1 Jahr

inkl. MwSt. Lager · 5 Stk.

Kompatibilität

kompatibel mit der Referenz 8748300570

Junkers mit der Referenz 8748300570. 0 geprüfte Kompatibilitäten. Es gibt noch 1 Modell, das wir überprüfen.

Überprüfungsbedürftige Modelle

Diese Modelle sind mit dieser Referenz verbunden, aber wir haben sie noch nicht vollständig überprüft, also wir halten sie nicht für kompatibel. Wenn Ihr Kessel einer von ihnen ist, senden Sie uns ein Foto des Teils, das Sie austauschen möchten, und wir überprüfen es, bevor Sie es kaufen.

Junkers ZWC24-1MF2A	Junkers	Nicht bestätigt

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Leitfaden

Wie überprüft man, ob die Referenz 8748300570 das Teil für deinen Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

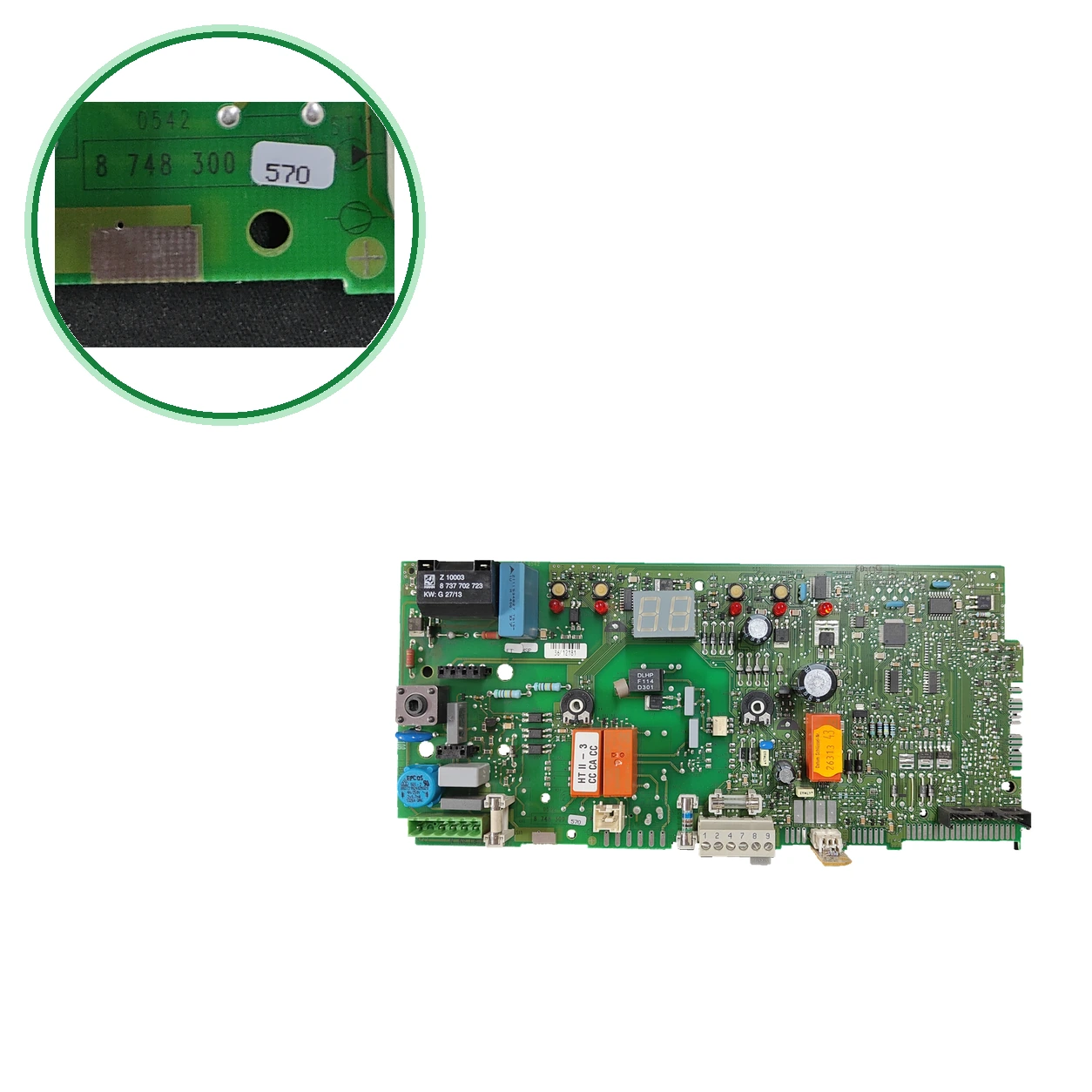

Suchen Sie auf dem Typenschild nach der Siebdruckschrift „8 748 300“ und dem Etikett mit der Endung „570“: zusammen ergeben sie 8748300570.
Vergleiche den Barcode 36412181, den auf der Rückseite 570130141561 und das Relais mit der Bezeichnung HTII-3 / CC CA CC.
Verwechsle sie nicht mit anderen Junkers-Platten, die mit 8 748 300 beginnen: was sich ändert, ist das Suffix (570, 506, 533, 554…).
Überprüfen Sie auf dem Typenschild Ihres Heizgeräts, dass das Modell Junkers ZWC24-1MF2A ist.
Sie stimmen überein, rufen Sie uns unter 911 17 77 77 mit dem Modell Ihres Heizkessels an und wir bestätigen Ihnen, ob wir es verfügbar haben.

Diagnose und Fehlercodes

Symptome, die eine Diagnose bei den Junkers 8748300570 erfordern

Häufige Symptome und Störungen

01
Der Heizkessel zündet nicht oder schaltet sich unerwartet ohne ersichtlichen Grund aus.
Ursache: von Ersatzteilen wird es mit Ihrer Platine 87483005060 dieses Heizkessels assoziiert, ein anderer Code. Vergleichen Sie die Nummer und die Position der Relais und Anschlüsse mit Ihrer Platine, wie es angegeben ist.
02
Persistente Fehlercodes auf dem Display, die auf ein Kommunikations- oder Kartenproblem hinweisen.
Ursache: Notiere den Code und konsultiere ihn in der Fehlerübersicht des Handbuchs deines Modells.
03
Konstante Neustarts während der Heizung oder der Warmwasserbereitung.
Ursache: Es wird auch für seine Platine 87483005060 zitiert. Es ist ein orientierendes Symptom, kein offizielles Handbuch: Ein Techniker sollte die Diagnose bestätigen, bevor die Platine gewechselt wird.
04
Die Heizung zündet nicht und zeigt EA an.
Ursache: Gasverlust, Luft in der Leitung oder defekte Zünd- oder Ionisationselektroden. Es kann auch Feuchtigkeit auf der Platine vorhanden sein.
Überprüfen Sie das Gasventil und drücken Sie einmal die Reset-Taste. Wenn es erneut erscheint, lassen Sie es von einem Techniker überprüfen.
05
Die Heizung zeigt F0 auf dem Bildschirm an.
Ursache: Interner Fehler in der Elektronik, meistens auf der Platine; manchmal sind es defekte Zündverbindungen oder -kabel.
Überprüfen Sie die elektrischen Verbindungen und die Zündkabel. Wenn der Fehlercode zurückkommt, lassen Sie ihn von einem Techniker überprüfen, um die Platine zu wechseln.

Fehlercodes von Junkers, die eine Diagnose erfordern

Code	Störung	Technische Überprüfungen
E9	Temperaturbegrenzer für Sicherheit aktiviert auf dem Hinweg.	Überprüfen Sie den Druck der Anlage, ob die Pumpe funktioniert und die Sicherung der Platine, und entlüften Sie das Gerät. Wenn das Problem weiterhin besteht, lassen Sie es von einem Techniker überprüfen.
d3	Es fehlt die Brücke im Sicherheitsstecker der Platine (Klemmen 8-9 offen).	Überprüfen Sie, ob die Brücke oder der Anschluss des Thermostats gemäß dem Schema richtig angebracht ist. Wenn alles in Ordnung ist und der Fehlercode weiterhin angezeigt wird, deutet dies auf die Platine hin; lassen Sie diese von einem Techniker überprüfen.
E2	Defekte oder getrennte NTC-Sonde.	Überprüfen Sie den Förderfühler und sein Anschlusskabel. Wenn der Fühler in Ordnung ist, wenden Sie sich an die Platine; lassen Sie dies von einem Techniker überprüfen.
EA	Es wird keine Zündflamme erkannt.	Überprüfen Sie, ob Gas vorhanden ist, und drücken Sie einmal die Reset-Taste. Wenn das Problem erneut auftritt, könnte es an den Zünd- oder Ionisationselektroden oder an der Platine liegen; lassen Sie dies von einem Techniker überprüfen.
F0	Interner Elektronikfehler (interner Fehler der Platine oder ihrer Verbindungen).	Überprüfen Sie die elektrischen Verbindungen und die Befestigung der Zündkabel. Wenn das Problem weiterhin besteht, ist in der Regel die elektronische Platine das zu wechselnde Bauteil; lassen Sie dies von einem Techniker überprüfen.
E0	Interner Fehler auf der gedruckten Schaltung (Leiterplatte).	Überprüfen Sie, ob keine Feuchtigkeit oder sulfatierten Kontakte auf der Platine vorhanden sind. Wenn das Problem weiterhin besteht, muss die Platine ersetzt werden; lassen Sie dies von einem Techniker überprüfen.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Technische Daten

Datenblatt: Junkers 8748300570

Katalogreferenz: 8748300570
SKU intern Uniclima: PLC249
Marke: Junkers
Teileart: Junkers
Einheiten auf Lager: 5 Stk.
Zustand: Generalüberholt
Garantie: 1 Jahr
Versand: 4–5 Werktage (Deutschland)
Rückgabe: 14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Sichtbare Kennzeichnung/Barcode: 36412181
Sichtbare Plakettierung: 8 748 300 + Etikett 570
Überprüfung/sichtbare Markierung: 2.7
Sichtbare Kennzeichnung: 0542
Markierung des schwarzen Unterkomponenten: HAHN Z 10003; 8 737 702 723; KW G 27/13 DLHP / F114 / D301
Subkomponente Potentiometer: PIHER / SPANIEN
Nummerierung der Anschlüsse: 1 / 2 / 4 / 7 / 8 / 9
Markierung des Relais: HTII-3 / CC CA CC
Code markiert: 0542 / 2.7
Barcode auf der Rückseite: 570130141561
Datenblatt: Marcaje/código de barras visible: 36412181
Datenblatt: Marcaje de placa visible: 8 748 300 + Etikett 570
Datenblatt: Revisión/marcaje visible: 2.7
Datenblatt: Marcaje visible: 0542
Datenblatt: Markierung des schwarzen Unterkomponenten: HAHN Z 10003; 8 737 702 723; KW G 27/13 DLHP / F114 / D301
Datenblatt: Subkomponente Potentiometer: PIHER / SPANIEN
Datenblatt: Numerierung der Anschlüsse: 1 / 2 / 4 / 7 / 8 / 9
Datenblatt: Markierung des Relais: HTII-3 / CC CA CC
Datenblatt: Código marcado: 0542 / 2.7
Datenblatt: Código de barras en reverso: 570130141561
Registrierte Referenz: 8748300570
Zusätzliche Kennzeichnungen: Code/Barcode sichtbar 36412181; PCB 8 748 300 + Etikett 570; Revision 2.7; Marke 0542. Schwarzes Subkomponente HAHN Z 10003; 8 737 702 723; KW G 27/13. Potentiometer PIHER/Spanien; weiteres Subkomponente DLHP/F114/D301. Anschlüsse 1/2/4/7/8/9. Relais HTII-3 / DC AC DC. Barcode Rückseite 570130141561; Wiederholung 0542/2.7.
Anwendungen, die noch überprüft werden müssen: ZWC24-1MF2A — kompatibel mit der Referenz; Bestätigung durch Variante ausstehend.

Vor dem Kauf

Zur Bestätigung: Diese Symptome stammen aus dem Datenblatt für die Platte 87483005060 des gleichen Heizkessels, nicht aus einem offiziellen Handbuch: sie sind orientierend.
Nicht kompatibel oder ursprünglich ausgeschlossen: Junkers ZWE 24-2 KDG — Ihre offizielle Ersatzteilliste gibt eine andere Platine an: 8 748 300 213
Nicht verwechseln: 8 748 300 506 0 — Bedruckte Plakette (Pos. 4 des Steuerfelds, allgemeine Version), die die offizielle Junkers-Liste der Familie Euromaxx ZWC21/24/28-1MF2A angibt. für die ZWC24-1MF2A als 87483005060 und eine fügt 8744501294 hinzu. Dritte notieren sie als „ex 454-0“ (Ersatzteil) und „ex J8748300488“ (Katalog eines Händlers) — Es ist ein anderer Code und diese nennen nicht die 570. Registrierte Bestätigung: die 570 für deinen Kessel: vergleiche den Code deiner Plakette.
Nicht verwechseln: 8 748 300 533 — Bedruckte Platte (Pos. 4), die dieselbe Liste für die Variante 2800 angibt — Anderer Suffix: die Liste erwähnt nicht die 570.
Nicht verwechseln: 87483005540 — Placa «HTII-3 GZT3» von Junkers für ZSN/ZWN/ZWR/ZSR..-6... — Teilt sich HTII-3 im Namen, ist aber ein anderer Code und eine andere Serie von Heizkesseln: nicht geeignet für die ZWC24-1MF2A.
Nicht verwechseln: 8 748 300 554 — Grundmodul-Platine von Junkers, — Gleiche Vorwahl 8 748 300 und anderer Suffix: nicht mit der ZWC24-1MF2A verbinden.
Für diesen Kessel die 8 748 300 506 (87483005060), was ein anderer Code ist; die offizielle Liste der Familie ZWC21/24/28-1MF2A gibt die 8 748 300 506 in Position 4 der allgemeinen Version an und die 8 748 300 533 in der Variante 2800. Vergleiche das Suffix deines Typschilds.
registriert für die ZWC24-1MF2A. Unbestätigt: die 8748300570: für diesen Kessel die 8 748 300 506. Im Gegensatz dazu gibt die offizielle Liste der Familie ZWC21/24/28-1MF2A an Position 4 die 506 (allgemein) und die 533 (Variante 2800) an.
Registrierte Anwendungen, die auf Modell, Variante oder Programmierung warten, um bestätigt zu werden: Junkers ZWC24-1MF2A.

Häufig gestellte Fragen

Häufige Fragen: junkers 8748300570

Wie identifiziere ich die Plakette Junkers 8748300570?

Der Code setzt sich aus dem aufgedruckten Siebdruck «8 748 300» und dem Etikett «570» zusammen. Vergleichen Sie auch den Barcode 36412181, den auf der Rückseite 570130141561, die Markierung 0542 / 2.7 und das Relais HTII-3 / DC AC DC. Je mehr übereinstimmen, desto sicherer ist es, dass es sich um dasselbe Bauteil handelt.

Passt es für meinen Junkers ZWC24-1MF2A?

Die Kompatibilität dieser Variante muss noch bestätigt werden. Registrierte Anwendung: diese Platte für die ZWC24-1MF2A. Ohne zusätzliche externe Bestätigung wird die 8748300570 mit diesem Heizkessel zitiert: für ihn eine andere Platte, die 8 748 300 506 (87483005060), und die offizielle Liste der Familie ZWC21/24/28-1MF2A gibt die 8 748 300 506 in Pos. 4 der allgemeinen Version an, und die 8 748 300 533 in der Variante 2800. Daher ist es ratsam, den Code Ihrer Platte vor der Bestellung zu vergleichen.

Was ist der Unterschied zwischen der 8748300570 und der 8 748 300 506?

Sie teilen das Präfix 8 748 300 und ändern das Suffix. Die offizielle Junkers-Liste des Euromaxx ZWC21/24/28-1MF2A (Dok. 6720611197, drei Kopien gelesen) gibt die 8 748 300 506 als bedruckte Platine des Steuergeräts (Pos. 4) in der allgemeinen Version, in der Ausgabe 2006/07, die 8 748 300 533 für die Variante 2800. 87483005060 für die ZWC24-1MF2A. Keine erwähnt die 570 oder sagt, dass sie gleichwertig sind: Ändern Sie sie nicht, ohne dies zu überprüfen.

Warum schreiben einige Auflistungen eine 0 am Ende des Codes?

Die offizielle Ersatzteilliste von Junkers (Dok. 6720611197) gibt dieses Typenschild als „8 748 300 506 0“ in einer Kopie und „8 748 300 506“ in einer anderen an, sowie als 87483005060. Sie erklären das letzte 0 nicht. Vergleiche den vollständigen Code, der auf deinem Typenschild aufgedruckt ist, ohne ihn zu kürzen.

Was bedeuten 8 748 300, 570, HTII-3 und 8 737 702 723?

8 748 300 ist der aufgedruckte Siebdruck und 570 das Etikett, das den Code vervollständigt. HTII-3 / CC CA CC ist die Kennzeichnung des Relais; in Deutschland wird „HTII-3 GZT3“ als Name einer anderen Junkers-Platine (87483005540) verwendet, daher reicht HTII-3 nicht aus, um die Platine zu identifizieren. 8 737 702 723 befindet sich in einem schwarzen Unterkomponenten (HAHN Z 10003, KW G 27/13). Ohne zusätzliche Bestätigung erklärt, was letzteres anzeigt: wir verwenden es nur zum Vergleich.

Eignet es sich auch für andere Junkers, wie die ZWC28-1MF2A oder die ZWC24-1MF2K?

Die Kompatibilität dieser Variante muss noch bestätigt werden. Wir wissen es nicht: es wurde nur die ZWC24-1MF2A registriert. Diese und andere Heizkessel für Ihre Plakette 87483005060, die ein anderer Code ist. Wenn Ihr Heizkessel ein anderer ist, senden Sie uns über Kontakt ein Foto des Typenschilds und des Datenblatts oder rufen Sie uns unter 911 17 77 77 an.

Wer sollte sie montieren und was sollte ich vorher überprüfen?

Ein qualifizierter Techniker: Die offizielle Ersatzteilliste von Junkers gibt an, dass nur ein autorisierter Installateur diese montieren darf, und die Platine arbeitet mit elektrischer Versorgung in einem Gasboiler. Vergleiche vor dem Austausch die Nummer und die Position der Relais und Anschlüsse mit deiner Platine, wie in den Ersatzteilhinweisen empfohlen.
