Platine Elektronik Junkers Netzmodul 8 748 301 077 für Junkers ZWR 24-3

Anwendung auf die genaue Variante steht noch zur Bestätigung aus. Bei den Junkers ZR/ZSR/ZWR -3 sind das Netzmodul und das Grundmodul oder Basismodul zwei verschiedene Platten des Steuergehäuses. Diese Einheit hat die Anschlüsse L1, N1 und PE.

Teileart: Junkers
Zustand: Generalüberholt
SKU intern: PLC268
Garantie: 1 Jahr

inkl. MwSt. Lager · 1 Stk

Kompatibilität

Kompatible Junkers-Kessel

Junkers. 0 nachgewiesene Kompatibilitäten. Es gibt noch 5 Modelle, die wir überprüfen.

Überprüfungsbedürftige Modelle

Diese Modelle sind mit dieser Referenz verbunden, aber wir haben sie noch nicht vollständig überprüft, also wir halten sie nicht für kompatibel. Wenn Ihr Kessel einer von ihnen ist, senden Sie uns ein Foto des Teils, das Sie austauschen möchten, und wir überprüfen es, bevor Sie es kaufen.

Junkers ZR 18-3 und ZR 24-3	Junkers	Nicht bestätigt
Junkers ZSR 18-3 und ZSR 24-3	Junkers	Nicht bestätigt
Junkers ZWR 18-3	Junkers	Nicht bestätigt
Junkers ZSR 8-3	Junkers	Nicht bestätigt
Junkers ZWR 24-3	Junkers	Nicht bestätigt

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Leitfaden

Wie überprüft man, ob es das Teil für Ihren Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

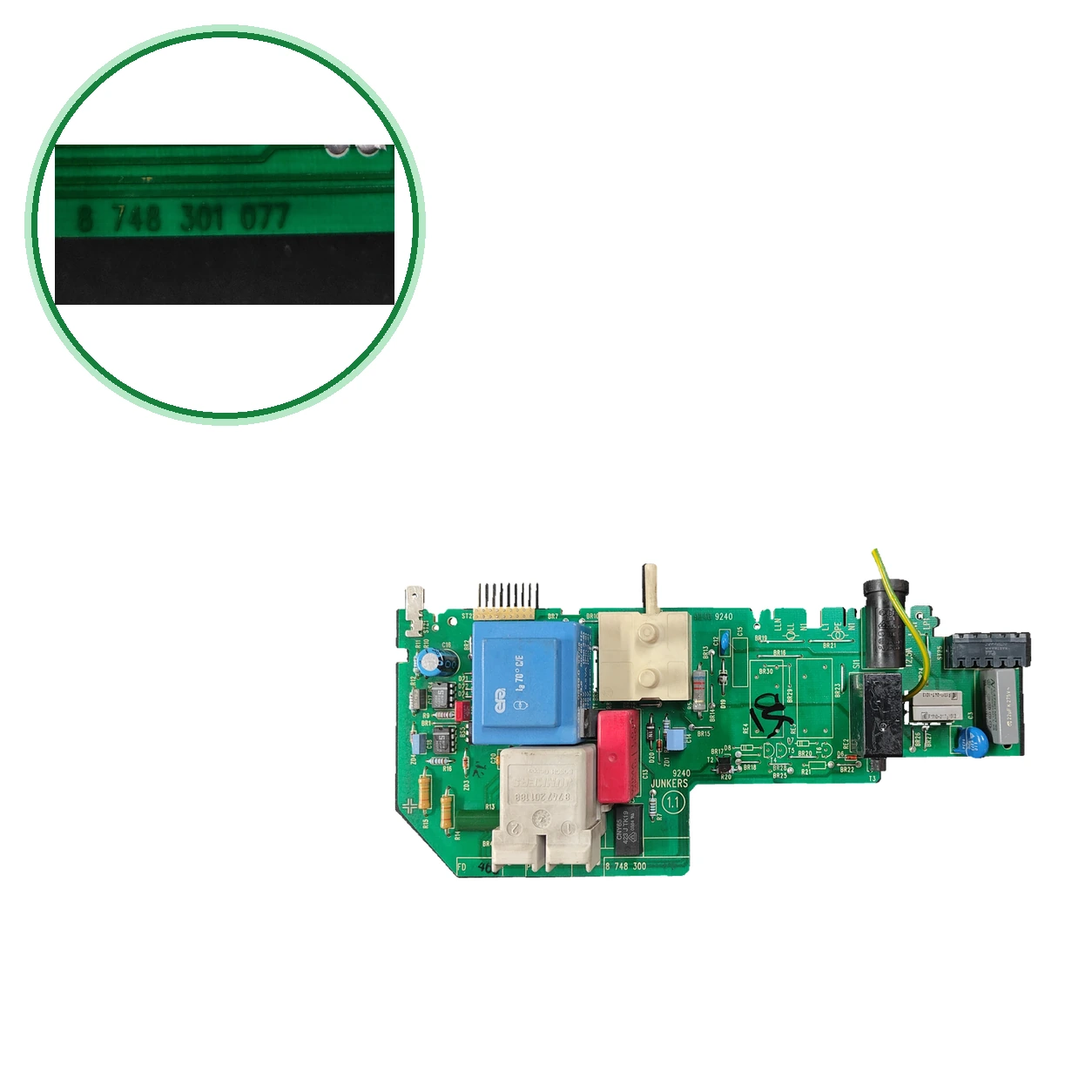

Suchen Sie auf dem Typenschild nach dem Code 8 748 301 077 (auch geschrieben 8748301077) und der Kennzeichnung «1.1».
Überprüfen Sie die bedruckte Sicherung T1.25A, den Druck «12,5 A» und die Anschlüsse L1, N1 und PE.
Verwechsle sie nicht mit dem Netzmodul 8 748 300 158 aus der offiziellen Liste ZR/ZSR/ZWR 18/24-3: es ist ein anderer Code.
Sieh auf dem Typenschild deiner Heizung nach, dass es sich um eine Junkers ZWR 24-3 handelt, und notiere das vollständige Modell.
Sie stimmen überein, rufen Sie uns unter 911 17 77 77 mit dem Modell Ihres Heizkessels an. Fragen? Senden Sie uns über Kontakt ein Foto des Etiketts Ihres Teils und des Typenschilds des Heizkessels.

Diagnose und Fehlercodes

Symptome, die eine Diagnose bei den Junkers erfordern

Häufige Symptome und Störungen

01
Der Kessel versucht zu zünden und blockiert; es gibt keine Flamme.
Ursache: Fehlender Gas beim Zünden oder defekter Ionisationselektrode.
Überprüfen Sie, ob das Gasventil geöffnet ist. Wenn das Gas gut ankommt, sollte ein Techniker es überprüfen.
02
Auf dem Bildschirm erscheint B1 und der Heizkessel erkennt den Encoder-Anschluss nicht.
Ursache: Defekt oder falsch eingesetzter Encoder-Stecker.
Den Stecker des Encoders richtig montieren. Wenn der Code zurückkommt, soll ein Techniker ihn messen und ersetzen.
03
Auf dem Bildschirm erscheint E2 und der Heizkessel erkennt einen Fehler im NTC-Sensor am Eingang.
Ursache: NTC-Sonde unterbrochen oder kurzgeschlossen, oder fehlerhaftes Anschlusskabel.
Überprüfen Sie den NTC-Sensor und sein Verbindungskabel. Wenn der Fehlercode zurückkommt, sollte ein Techniker ihn überprüfen.

Fehlercodes von Junkers, die eine Diagnose erfordern

Code	Störung	Technische Überprüfungen
EA	Es gibt keine Flamme beim Zünden: Es wird kein Ionisationsstrom erkannt.	Überprüfen Sie, ob das Gasventil geöffnet ist. Wenn das Gas gut ankommt, sind der Ionisationselektrode und ihr Kabel das Nächste. Lassen Sie dies von einem Techniker überprüfen.
FA	Der Kessel erkennt weiterhin die Ionisationsströmung nach dem Abschaltbefehl.	Lassen Sie es von einem Techniker überprüfen: Es muss das Gasventil und die Verkabelung der Ionisation überprüft werden.
A8	Fehler im elektronischen Schaltkreis oder in der Kommunikation mit dem Regler.	Überprüfen Sie zuerst die Verkabelung zum Regler. Lassen Sie es von einem Techniker überprüfen.
B1	Encoder-Anschluss oder Fehler im elektronischen Schaltkreis.	Überprüfen Sie, ob der Encoder-Stecker richtig montiert ist, bevor Sie die Platine wechseln.
AC	Es fehlt die Verbindung zur Regelzentrale.	Überprüfen Sie das Kabel zur Steuerungseinheit, bevor Sie die Platine wechseln. Lassen Sie es von einem Techniker überprüfen.
E2	Defekte NTC des Heizungsvorlaufsensors.	Überprüfen Sie den Sensor und die Verkabelung. Wenn der Sensor in Ordnung ist, könnte die Platine die Ursache sein. Lassen Sie dies von einem Techniker überprüfen.
B4	Fehler im Encoder-Anschluss.	Überprüfen Sie den Encoder-Anschluss. Wenn der Code zurückkommt, lassen Sie ihn von einem Techniker überprüfen.
C8	Fehler der Elektronikplatine. Nach etwa 5 Minuten reaktivieren.	Wenn der Fehlercode nach der Reaktivierung zurückkehrt, sollte ein Techniker ihn überprüfen. Es deutet auf die Platine hin.
C9	Fehler in der Regelzentrale TA 210 E.	Überprüfen Sie die Verbindung mit der Regelzentrale. Wenn das Problem weiterhin besteht, lassen Sie es von einem Techniker überprüfen.
B7	Fehler im elektronischen Schaltkreis.	Wenn der Code zurückkommt, soll ein Techniker ihn überprüfen. Achten Sie auf die Platine.
B8	Fehler im elektronischen Schaltkreis.	Wenn der Code zurückkommt, soll ein Techniker ihn überprüfen. Achten Sie auf die Platine.
D8	Fehler im elektronischen Schaltkreis.	Wenn der Code zurückkommt, soll ein Techniker ihn überprüfen. Achten Sie auf die Platine.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Technische Daten

Datenblatt: Junkers

SKU intern Uniclima: PLC268
Marke: Junkers
Teileart: Junkers
Einheiten auf Lager: 1 Stk.
Zustand: Generalüberholt
Garantie: 1 Jahr
Versand: 4–5 Werktage (Deutschland)
Rückgabe: 14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Siebdrucksicherung: T1.25A
Markierte Klemmen: L1;N1;PE
Inventar — Sichtbarer Kondensator: 6,2 μF, 275 V~ 0,22 μF, 275 V~
Inventar — Sichtbare Wärmekennzeichnung: 70 °C/E
Inventar — Sichtbarer WIMA MKS 10 Kondensator: 1,0 μF, 350-
Inventar — Sichtbares blaues Unterkomponente: 230 V, 50/60 Hz
Inventar — Angegebene Anwendung im Inventar: ZWR 24-3
Identifikation — Markierter Code: 8 748 301 077
Identifikation — Markierter Code: 1.1
Datenblatt: Fusible serigrafiado: T1.25A
Datenblatt: Borneras marcadas: L1;N1;PE
Datenblatt: Sichtbarer Kondensator: 6,2 μF, 275 V~
Inventardaten — Sichtbare Wärmekennzeichnung: 70 °C/E
Datenblatt: Sichtbarer Kondensator: 0,22 μF, 275 V~
Datenblatt: WIMA MKS 10 sichtbar: 1,0 μF, 350-
Inventardaten — Sichtbares blaues Unterkomponente: 230 V, 50/60 Hz
Inventardaten — Angegebene Anwendung im Inventar: ZWR 24-3
Anwendungen, die noch überprüft werden müssen: ZWR 24-3 — annotierte Kompatibilität; Bestätigung durch Variante ausstehend. Registrierte Anwendung: für Ihr Produkt 10175 („Sekundär elektronische Platine Junkers (8748301077) v2“): Cerastar ZWR 24-3 MF; Cerastar ZWR 24-5 KE; Cerastar ZWR 24-6 KE; Cerastar ZWR 24-7 KE. Ausstehende Überprüfung mit der Dokumentation des Herstellers für die Referenz und physische Variante; diese kommerzielle Erklärung zertifiziert keine Kompatibilität oder Austauschbarkeit.

Vor dem Kauf

Ein Forumsthread über einen Cerastar ZWR 24-3 mit häufigen Abschaltungen aufgrund von Fehlern und Rücksetzungen schlägt vor, das Netzmodul zu wechseln, bestätigt jedoch nicht die Ursache, und der Autor vermutete einen Ionisationsfehler. Lassen Sie es von einem Techniker messen, bevor Sie es wechseln.
Zur Bestätigung: Junkers ZR 18-3 und ZR 24-3 — Die offizielle Liste gibt 8 748 300 158 als Netzmodul der Familie an. Bestätigung registriert: Diese Platine in der ZWR 24-3, daher wird sie nicht ausgeschlossen; ohne zusätzliche Bestätigung wird sie mit diesem Heizkessel verbunden.
Zur Bestätigung: Junkers ZSR 18-3 und ZSR 24-3 — Die offizielle Liste gibt 8 748 300 158 als Netzmodul der Familie an. Bestätigung registriert: diese Platine in der ZWR 24-3, daher wird sie nicht ausgeschlossen; ohne zusätzliche Bestätigung wird sie mit diesem Heizkessel verbunden.
Zur Bestätigung: Junkers ZWR 18-3 — Die offizielle Liste gibt 8 748 300 158 (87483001580) als Netzmodul der Familie an. Bestätigung registriert: Diese Platine ist in der ZWR 24-3, daher wird sie nicht ausgeschlossen; ohne zusätzliche Bestätigung wird sie mit diesem Heizkessel verbunden.
Zur Bestätigung: Junkers ZSR 8-3 — geben 8 748 300 158 (87483001580) als Netzmodul dieser Familie an. Bestätigung registriert: diese Platine in der ZWR 24-3, daher wird sie nicht ausgeschlossen; ohne zusätzliche Bestätigung wird sie mit diesem Heizkessel verbunden.
Nicht verwechseln: 8 748 300 158 — Netzmodul, das in der offiziellen Ersatzteilliste ZR/ZSR/ZWR 18/24-3 (AE/ADE und K.E) aufgeführt ist und für diese Familie — Unterschiedlicher Code: keine Dokumentation verbindet es mit 8 748 301 077 oder sagt, dass es dieses ersetzt. Vergleiche den auf deinem Typenschild angegebenen Code.
Nicht verwechseln: 87483001580 — 11-stelliger Hersteller-Code von 8 748 300 158 — Es ist die 8 748 300 158 mit einer hinzugefügten 0; es ist nicht der auf diesem Typenschild angegebene Code (8 748 301 077).
Nicht verwechseln: 8 748 300 281 — Grundmodul der gleichen offiziellen Liste — Es ist eine andere Platte des Steuergehäuses, nicht das Netzmodul.
Nicht verwechseln: 874830110 — Elektronisches Schaltkreis von Junkers aus einem anderen Online-Shop (Seite auf Französisch) — Anderer Code: das Datenblatt gibt nicht an, zu welchem Heizkessel es gehört, noch dass es sich um dieses Bauteil handelt.
In der Dokumentation, Unbestätigt: 8 748 301 077. Die offiziellen Listen der Familie ZR/ZSR/ZWR 18/24-3 geben für das Netzmodul einen anderen Code an: 8 748 300 158. Registrierte Bestätigung: die 8 748 301 077 in der ZWR 24-3.
kompatibel mit der Referenz ZWR 24-3 registriert. In der Dokumentation Unbestätigt: 8 748 301 077; die offizielle Liste und ein weiteres Netzmodul (8 748 300 158) für die Familie.
Registrierte Anwendungen, die auf Modell, Variante oder Programmierung zu bestätigen sind: Junkers ZWR 24-3.

Häufig gestellte Fragen

Häufige Fragen: Junkers

Was ist das Junkers Netzmodul 8 748 301 077 und wie identifiziere ich es?

Es ist eine elektronische Platine von Junkers namens Netzmodul (Netzmodul). Der Code 8 748 301 077 ist auf der Platine markiert, die außerdem die Kennzeichnung „1.1“, eine bedruckte Sicherung T1.25A und die Anschlüsse L1, N1 und PE trägt. Verwechseln Sie sie nicht mit dem Grundmodul (Basismodul): Die offizielle Liste trennt sie als zwei Platinen des Steuergehäuses und gibt für das Grundmodul den Code 8 748 300 281 an.

Passt es für meinen Junkers ZWR 24-3?

Die Kompatibilität dieser Variante muss noch bestätigt werden. Registrierte Anwendung: diese Platte für die ZWR 24-3. Ein zu berücksichtigender Punkt: die offizielle Liste der Familie ZR/ZSR/ZWR 18/24-3 und für diese Familie ein weiteres Netzmodul, das 8 748 300 158, und in der Dokumentation Unbestätigt: das 8 748 301 077. Die Serie hat Varianten (AE, ADE, K.E): Vergleiche den Code deiner Platte oder sende uns ein Foto über Kontakt.

Ist es die gleiche Platte wie die 8 748 300 158 aus der offiziellen Liste?

Wir wissen es nicht. Die offizielle Ersatzteilliste ZR/ZSR/ZWR 18/24-3 gibt das Netzmodul 8 748 300 158 (AE/ADE, Pos. 13; K.E, Pos. 15) an und online (deutsche Seiten) wird 87483001580 für ZWR 18/24-3 und ZWR 24-3 KE/AE angegeben. Im gelesenen Text der Liste erscheint die 8 748 301 077 nicht und ist nicht bestätigt: dass sie äquivalent ist. Bestätigung registriert: die 8 748 301 077 für die ZWR 24-3: vergleiche den auf deinem Typenschild markierten Code.

Funktioniert es auch für andere Junkers, wie die ZWR 18-3, die ZR oder die ZSR?

Die Kompatibilität dieser Variante muss noch bestätigt werden. Wir wissen es nicht: wir haben nur die ZWR 24-3 registriert. Für diese Heizkessel gibt es ein anderes Netzmodul, das 8 748 300 158 (87483001580 bei Bestellung): ZR, ZSR und ZWR 18/24-3 sowie ZSR 8-3. Wenn Ihr Heizkessel ein anderer ist, rufen Sie uns unter 911 17 77 77 an oder senden Sie uns ein Foto über Kontakt.

Was bedeuten 8 748 301 077, 1.1 und 87483001580?

8 748 301 077 ist der auf dem Schild angegebene Code und «1.1» der andere angegebene; die gelesenen Seiten erklären nicht, was dies bedeutet. 87483001580 ist nicht der auf diesem Schild angegebene Code: es ist die 8 748 300 158 mit einer hinzugefügten 0, da die offizielle Liste angibt, dass beim Bestellen eine «0» als 11. Ziffer hinzugefügt wird.

Welche Störung kann ein Fehler des Netzmoduls in einem ZWR 24-3 anzeigen?

Ein Forumsthread beschreibt einen Cerastar ZWR 24-3, der sich mit einem Fehler ausschaltet, ein leises Klicken mit brennender Flamme macht und häufige Rücksetzungen mit dem Reset-Knopf erfordert. Der Autor wollte das Netzmodul wechseln, vermutete jedoch einen Ionisationsfehler, und der Thread bestätigt die Ursache nicht. Wir haben keine offizielle Tabelle gelesen, die Fehlercodes mit dieser Platine in Verbindung bringt.

Wer sollte diese Platte montieren?

Ein qualifizierter Techniker. Die offizielle Ersatzteilliste der Familie ZR/ZSR/ZWR 18/24-3 gibt an, dass die Ersatzteile nur von einem autorisierten Installateur montiert werden dürfen.
