Platine V-GROUP PM-01 · 0020023308 / 0020028479 · Saunier Duval Isomax F35 E Isotwin F30

Elektronische Steuerplatine des Heizkessels, mit Übereinstimmung zur Referenz 0020028479, die noch bestätigt werden muss. Wenn der Heizkessel nicht startet, fehlerhafte Fehlermeldungen anzeigt oder sich selbst zurücksetzt, sollte zuerst die Stromversorgung und die Sicherungen überprüft werden.

Teileart: Saunier Duval
Zustand: Generalüberholt
SKU intern: PLC059
Garantie: 1 Jahr

inkl. MwSt. Lager · 6 Stk.

Kompatibilität

Kompatible Saunier Duval Kessel

Saunier Duval. Eine nachgewiesene Kompatibilität: Saunier Duval Isotwin F30 H-MOD. Es gibt noch 3 weitere Modelle, die wir derzeit überprüfen.

Bewährte Kompatibilität

Kesselmodell	Familie	Überprüfung
Saunier Duval Isotwin F30 H-MOD	Saunier Duval	Kontrastiert

Überprüfungsbedürftige Modelle

Diese Modelle sind mit dieser Referenz verbunden, aber wir haben sie noch nicht vollständig überprüft, also wir halten sie nicht für kompatibel. Wenn Ihr Kessel einer von ihnen ist, senden Sie uns ein Foto des Teils, das Sie austauschen möchten, und wir überprüfen es, bevor Sie es kaufen.

Saunier Duval Isotwin F25 EH-MOD	Saunier Duval	Nicht bestätigt
Saunier Duval Isofast E 35 H MOD	Saunier Duval	Nicht bestätigt
Saunier Duval Isomax F35 HMOD (F 35 H-MOD)	Saunier Duval	Nicht bestätigt

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Leitfaden

Wie überprüft man, ob es das Teil für Ihren Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

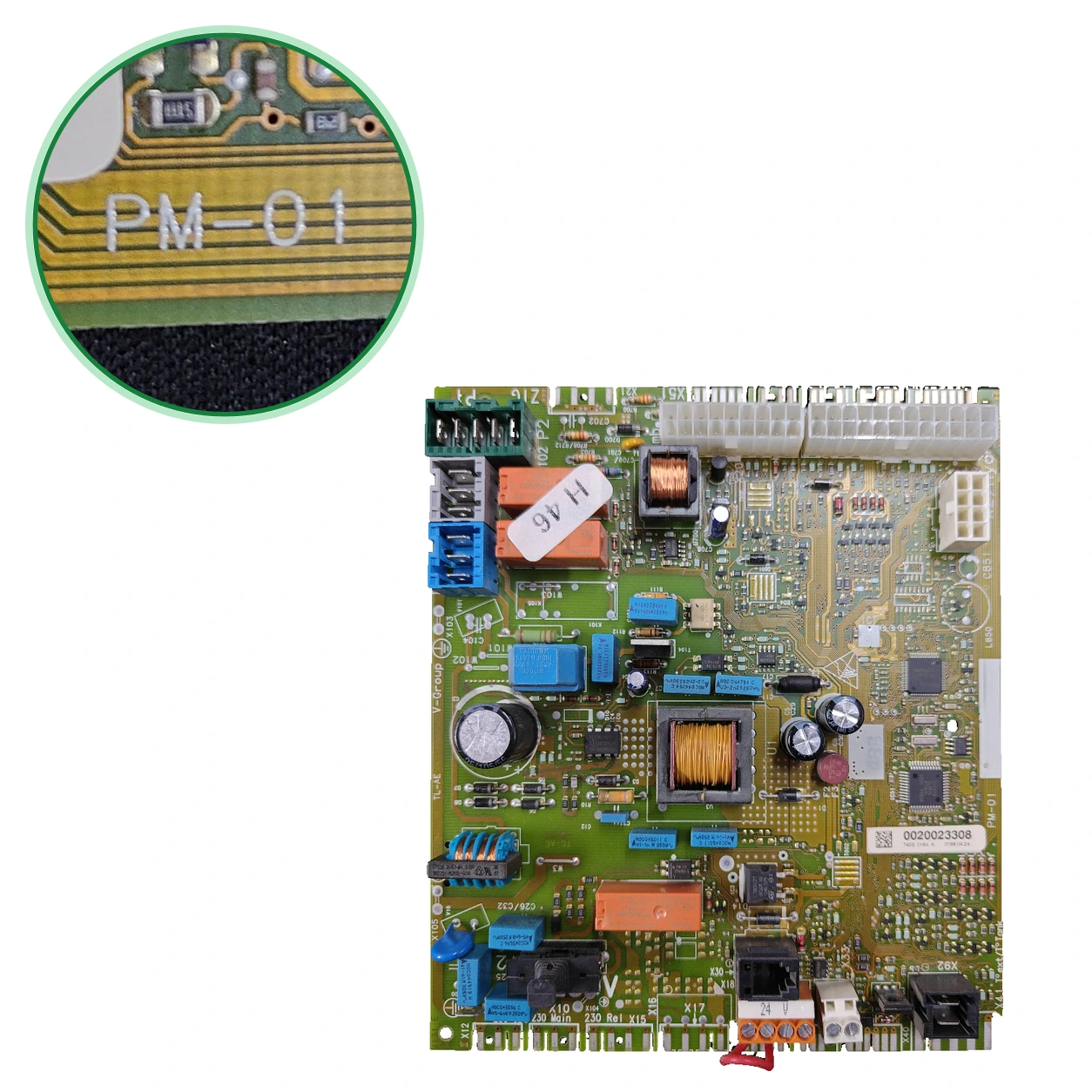

Suchen Sie auf Ihrer Platine nach der Bezeichnung „PM-01“ und dem 10-stelligen Code: 0020023308 oder 0020028479.
Vergleiche diesen Code mit dem deiner Plakette: Registrierte Bestätigung: 0020023308 für die Isomax F35 HMOD und 0020028479 für die Isotwin F30 H-MOD.
Bitte bestätigen: Mische sie nicht mit 0020048284 (=0020023308, ohne Erklärung) noch mit 0020027894 und 0020027893, die für Isotwin F 30 und F 25 sind.
Vergleiche auch die Anschlüsse: die 0020023308 hat 24 V und Kondensatoren von 250 V~; die 0020028479 hat Anschlüsse von 230 V und 24 V sowie ein Relais K15 von 230 V.
Wenn Sie übereinstimmen, rufen Sie uns unter 911 17 77 77 mit dem Modell Ihres Heizkessels an.

Diagnose und Fehlercodes

Symptome, die eine Diagnose bei Saunier Duval erfordern

Häufige Symptome und Störungen

01
Die Heizung zündet nicht oder reagiert nicht auf irgendwelche Befehle des Benutzers.
Ursache: Bitte bestätigen: es steht in Zusammenhang mit der Platte 0020028479; überprüfen Sie zuvor die Stromversorgung und die Sicherungen.
02
Das Display zeigt erratische Fehlermeldungen oder seltsame Störungen an.
Ursache: Es wird als Zeichen einer defekten Platine angesehen, insbesondere wenn der Heizkessel sich von selbst ausschaltet.
03
Spontane Neustarts während des normalen Betriebs
Ursache: Sie werden neben verklebten Relais oder verbrannten Leiterbahnen zitiert, die auf der Leiterplatte sichtbar sind.
04
Der Kessel zündet nicht: Der Raumthermostat blinkt mit dem Code 01 oder 04.
Ursache: Der Brenner zündet nicht oder die Flamme wird nicht erkannt. Es könnte ein Gasmangel vorliegen.
Drücken Sie die Taste des Thermostats und folgen Sie den Anweisungen. Wenn es erneut erscheint, lassen Sie es von einem Techniker überprüfen.
05
Die Heizung startet nicht und es erscheint F.28.
Ursache: Unzureichendes Gas, verstopfter Kondensatsiphon oder fehlgeschlagene Zündung.
Lassen Sie einen Techniker das Gas, den Siphon und die Elektrode überprüfen. Den Gasventil nicht berühren.
06
Die Flamme erlischt während des Betriebs und der Kessel versucht mehrmals zu zünden.
Ursache: Verschmutzter Ionisationselektrode, Rauchrückführung oder Gasabschaltung.
Lassen Sie einen Techniker die Elektrode, die Abgase und die Gasversorgung überprüfen.
07
Es erscheint F.00, F.01, F.10 oder F.11 auf dem Bildschirm.
Ursache: Lockerer Sensorstecker, unterbrochener Kabelbaum oder defekter NTC-Sensor.
Lassen Sie zuerst einen Techniker die Anschlüsse und dann den Sensor überprüfen.

Fehlercodes von Saunier Duval, die eine Diagnose erfordern

Code	Störung	Technische Überprüfungen
F.28	Fehler beim Start: die Zündung wird nicht abgeschlossen.	Code mit Punkt, typisch für die Isofast Condens. Es kann am Gas, der Zündung oder der Platine liegen; lassen Sie es von einem Techniker überprüfen.
F.29	Flammenverlust im Betrieb: der Heizkessel zündet und erlischt.	Lass einen Techniker die Ionisationselektrode, die Abgase und die Gasversorgung überprüfen. Notiere auf der Plakette, nur wenn das Gas und die Elektrode in Ordnung sind.
F.00	Unterbrechung des Temperaturfühlers für den Vorlauf (Eingang).	Überprüfen Sie zuerst die Anschlüsse des Sensors und der Platine, die im Handbuch vor dem Sensor behandelt werden. Wenn sie in Ordnung sind, könnte der Sensor defekt sein. Richten Sie sich nur an die Platine, wenn der Sensor und die Anschlüsse in Ordnung sind.
F.01	Unterbrechung des Rücklauftemperatursensors.	Überprüfen Sie zuerst die Anschlüsse des Sensors und der Platine, die im Handbuch vor dem Sensor behandelt werden. Wenn sie in Ordnung sind, könnte der Sensor defekt sein. Richten Sie sich nur an die Platine, wenn der Sensor und die Anschlüsse in Ordnung sind.
F.10	Kurzschluss im Temperatursensor für den Vorlauf (Eingang).	Lass einen Techniker die Sonde und das Kabelbündel überprüfen. Notiere die Platine nur, wenn die Sonde und die Verkabelung in Ordnung sind.
F.11	Kurzschluss im Rücklauftemperatursensor.	Lass einen Techniker die Sonde und das Kabelbündel überprüfen. Notiere die Platine nur, wenn die Sonde und die Verkabelung in Ordnung sind.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Technische Daten

Datenblatt: Saunier Duval

SKU intern Uniclima: PLC059
Marke: Saunier Duval
Teileart: Saunier Duval
Einheiten auf Lager: 6 Stk.
Zustand: Generalüberholt
Garantie: 1 Jahr
Versand: 4–5 Werktage (Deutschland)
Rückgabe: 14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Inventar — Notiz am Anschluss: 24 V
Inventar — Unterkomponenten von Kondensatoren: 250 V~
Inventar — Angegebene Anwendung im Inventar: Saunier Duval ISOMAX F35 HMOD
Identifikation — Bezeichnete Kennzeichnung: PM-01
Identifikation — Markierter Code: PM-01
Identifikation — Markierter Code: 0020023308
Inventardaten — Notiz am Anschluss: 24 V
Datenblatt: Kondensatoren Unterkomponenten: 250 V~
Inventardaten — Angegebene Anwendung im Inventar: Saunier Duval ISOMAX F35 HMOD
Zusätzliche Kennzeichnungen: Siebdruckplatte: PM-01. Kondensatoren/Unterkomponenten mit 250 V~ gekennzeichnet. Der Text liefert keine weiteren Codes für Unterkomponenten.
Anwendungen, die noch überprüft werden müssen: Saunier Duval Isomax F35 HMOD — kompatibel mit der Referenz; ausstehende Bestätigung. Anfrage 24/10/2026 · 1 Anbieter; ausstehend zu bestätigen: Isofast F 35 E H-MOD; Isomax F 35 H-MOD. Handelsdeklaration für das Datenblatt „Platine Elektronik Saunier Duval (0020023308)0020048284“, keine Zertifizierung der Einheit. OEM-Referenz, Revision, Konfiguration und Gerätevartiante vor der Verwendung bestätigen.

Vor dem Kauf

Zur Bestätigung: Saunier Duval Isotwin F25 EH-MOD: (0020028479); gibt 0020027893 für die F 25 E H-MOD.
Bitte bestätigen: Saunier Duval Isofast E 35 H MOD — gültig: schreibt 0020023308, aber es ist widersprüchlich (zählt nicht); es wird abgeschnitten geschrieben, „002002330“ (mehrdeutig)
Nicht kompatibel oder ausgeschlossen: Saunier Duval Isotwin F 30 E H-MOD — sie geben eine andere Plakette: 0020027894
Nicht verwechseln: 0020048284 — Platte, die mit dem Code 288.66.0058 verkauft wird und die zusammen mit 0020023308 geschrieben wird — ohne zusätzliche Bestätigung erkläre die Gleichheit mit 0020023308: Vergleiche den Code deiner Platte.
Nicht verwechseln: 0020027894 — Hauptplatine („Carte principale“) der Isotwin F 30 E H-MOD; sie passt zur F 30 H-MOD — Ein anderer Code; keiner dieser erwähnt 0020028479 oder 0020023308. Registrierte Bestätigung: 0020028479 für die F30 H-MOD
Nicht verwechseln: 0020027893 — Hauptplatte für die Isotwin F 25 E H-MOD — Ein anderer Code; 0020028479 für die F25 EH-MOD: es gibt Unterschiede.
Ohne Bestätigung: PM-01 und V-GROUP. Das Benutzerhandbuch der Isomax F 35 H-MOD zeigt die Codes nicht und auch in den überprüften Abschnitten des Installationshandbuchs sind sie nicht enthalten. Setze 0020023308, 0020028479 und 0020048284 nicht gleich, ohne sie mit deinem Typenschild zu vergleichen.
Ein Ursprung nach Code: (0020023308), (0020028479). auch 0020023308 schreiben, aber es widerspricht sich (ISOMAX F35E H-MOD / ISOFAST E 35 H MOD) und zählt nicht. andere Platten zu den Isotwin. Die überprüften Handbücher erwähnen PM-01 nicht.
Registrierte Anwendungen, die auf Modell, Variante oder Programmierung zur Bestätigung ausstehen: Saunier Duval Isomax F35 HMOD (F 35 H-MOD).

Häufig gestellte Fragen

Häufige Fragen: Saunier Duval

Wie identifiziere ich diese Platte V-GROUP PM-01?

Suchen Sie die Bezeichnung PM-01 auf dem Typenschild und den 10-stelligen Code: 0020023308 in unserer Einheit für die Isomax F35 HMOD und 0020028479 in der für die Isotwin F30 H-MOD. Vergleichen Sie auch die Anschlüsse: die erste markiert 24 V und Kondensatoren von 250 V~; die zweite 230 V und 24 V sowie ein Relais K15 von 230 V.

Passt es für meinen Saunier Duval Isomax F35 H-MOD?

Überprüfen Sie den Status jedes Modells in den Kompatibilitätsabschnitten; die ausstehenden Varianten sind nicht validiert. Registrierte Anwendung: die Platte mit dem Code 0020023308 für die Isomax F35 HMOD. die Liste mit diesem Code für die Isomax F 35 H-MOD. schreibe 0020048284=0020023308, aber ihre Seite widerspricht sich: die Überschrift sagt ISOMAX F35E H-MOD, der Name ISOFAST E 35 H MOD und die Kategorie ISOTWIN C 30. Wir zählen sie nicht für die ISOMAX F35 HMOD. Das Benutzerhandbuch der Isomax F 35 H-MOD zeigt den Code nicht, und in den überprüften Abschnitten des Installationshandbuchs erscheint er ebenfalls nicht.

Passt es für meinen Saunier Duval Isotwin F30 H-MOD?

Überprüfen Sie den Status jedes Modells in den Kompatibilitätsabschnitten; die ausstehenden Varianten sind nicht validiert. Registrierte Anwendung: die Platine mit dem Code 0020028479 für die Isotwin F30 H-MOD. Geben Sie diesen Code für die Isotwin F30 H-MOD 3s und die F25 EH-MOD an. Geben Sie eine andere Platine, die 0020027894, für die F 30 H-MOD an: Vergleichen Sie den auf Ihrer Platine angegebenen Code.

Was ist der Unterschied zwischen 0020023308 und 0020028479?

Es sind zwei verschiedene Saunier Duval-Codes. Unsere beiden Einheiten tragen die gleiche Bezeichnung PM-01, aber eine ist mit 0020023308 (Isomax F35 HMOD) und die andere mit 0020028479 (Isotwin F30 H-MOD) gekennzeichnet. Ohne zusätzliche Bestätigung werden sie als gleichwertig angesehen: Wählen Sie diejenige, die den Code Ihres Typschilds trägt.

Was bedeutet 0020048284=0020023308 in einigen Datenblättern?

Datenblatt: 0020023308 und Datenblatt: 20048284 werden ohne Erklärung der Gleichheit geschrieben. Geben Sie 0020048284 als Herstellercode für Ihre Platte 288.66.0058 an, mit der Isomax F35H-MOD in Ihrer Tabelle, und erwähnen Sie nicht 0020023308. Wir können nicht sagen, dass es sich um dasselbe Teil handelt: Vergleichen Sie den auf Ihrer Platte angegebenen Code.

Ist es die gleiche Platte wie die 0020027894 oder die 0020027893 von anderen Isotwin?

Es liegt keine Angabe vor. Die 0020027894 wird als Hauptplatte für die Isotwin F 30 E H-MOD angegeben; sie wird für die F 30 H-MOD angegeben. Die 0020027893 wird für die F 25 E H-MOD angegeben. Weder 0020028479 noch 0020023308 werden erwähnt: Vergleiche den Code deiner Platte.

Welche Symptome deuten auf dieses Plattenheizgerät hin und wer sollte es montieren?

Die 0020028479 verkauft: zündet nicht oder reagiert nicht, erratische Fehler im Display, spontane Neustarts, klemmende Relais oder durchgebrannte Leiterbahnen; zuvor die Stromversorgung und Sicherungen überprüfen. Es wird nicht empfohlen, sie ohne Erfahrung zu montieren, und es wird geraten, den Strom abzuschalten. Empfehlenswert ist ein qualifizierter Techniker; die Einheit 0020028479 hat Anschlüsse von 230 V.

Wie identifiziert man dieses elektronische Bauteil?

Vergleiche den Siebdruck, die Verteilung der Anschlüsse und die genaue Variante des Schaltkreises mit den Fotos.
