Generalüberholt Saunier Duval Saunier Duval

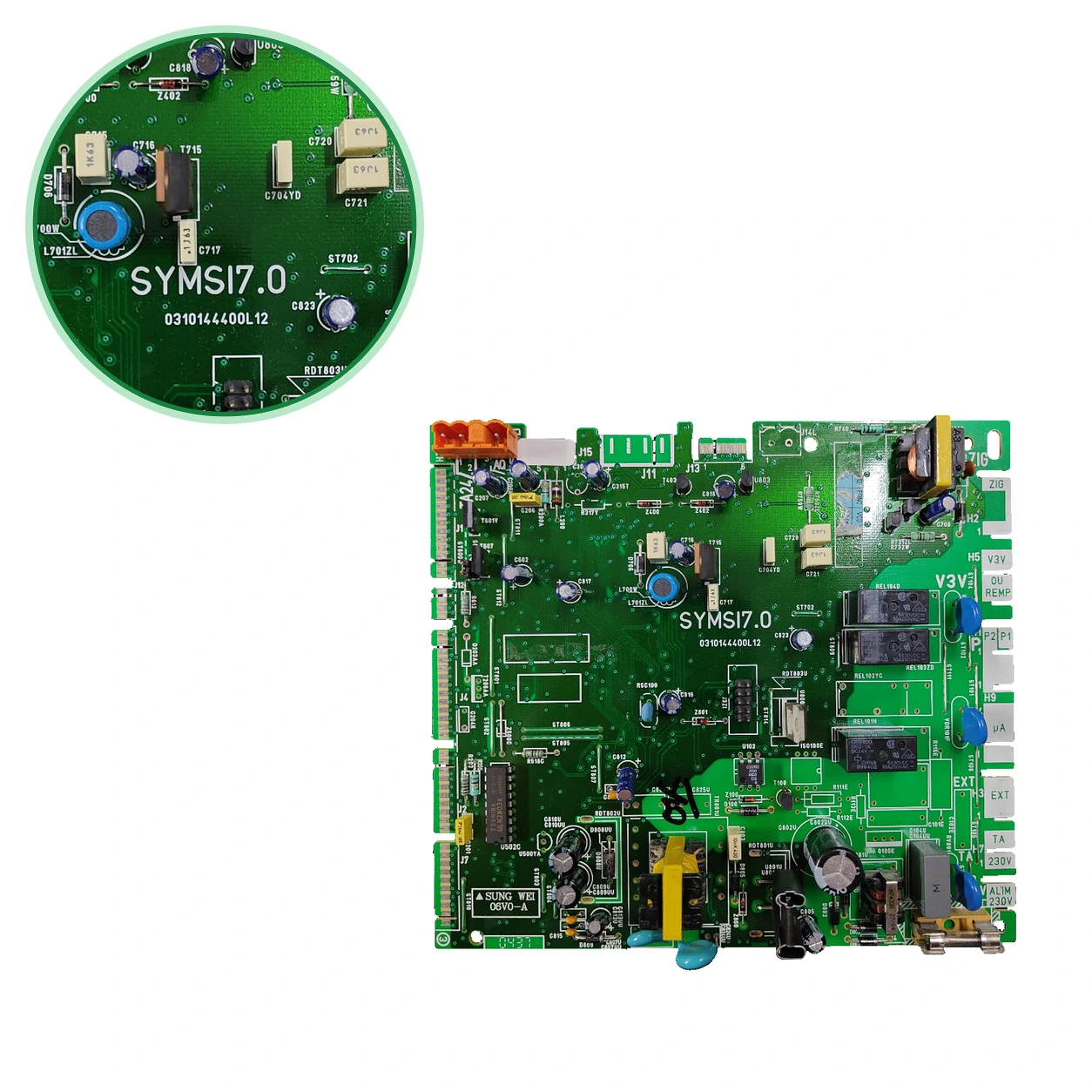

Platine électronique Saunier Duval SYMSI7.0 · 0310144400L12 für Themafast C25E und Themaclassic C25E

Preis noch zu bestätigen; kontaktieren Sie uns vor der Buchung. Die Steuerplatine verwaltet Zündung, Modulation, Sicherheitsfunktionen und Kommunikation. Sie befindet sich hinter der Frontplatte im Steuergehäuse.

Teileart: Saunier Duval
Zustand: Generalüberholt
SKU intern: PLC053
Garantie: 1 Jahr

inkl. MwSt. AUSVERKAUFT

Kompatibilität

Kompatible Saunier Duval Kessel

Saunier Duval. Fünf bestätigte Kompatibilitäten: Isofast F30 EA und Themafast C25E. Es gibt weitere 5 Modelle, die wir noch überprüfen.

Bewährte Kompatibilität

Kesselmodell	Familie	Überprüfung
Saunier Duval Isofast F30 EA	Saunier Duval	Kontrastiert
Saunier Duval Themafast C25E	Saunier Duval	Kontrastiert
Saunier Duval Themafast F25E H-MOD	Saunier Duval	Kontrastiert
Saunier Duval Themaclassic C25E	Saunier Duval	Kontrastiert
Saunier Duval Themaclassic F25E	Saunier Duval	Kontrastiert

Überprüfungsbedürftige Modelle

Diese Modelle sind mit dieser Referenz verbunden, aber wir haben sie noch nicht vollständig überprüft, also wir halten sie nicht für kompatibel. Wenn Ihr Kessel einer von ihnen ist, senden Sie uns ein Foto des Teils, das Sie austauschen möchten, und wir überprüfen es, bevor Sie es kaufen.

Saunier Duval Themafast C30E, F25E, F30E und F30E H-MOD	Saunier Duval	Nicht bestätigt
Saunier Duval Isofast F30 E H-MOD und F35 E H-MOD	Saunier Duval	Nicht bestätigt
Saunier Duval Themafast F24E; Thematek SC24E; Themaclassic C24E, CAS 24E, CAS 25E, F24E, FAS 24E und FAS 30E; Isotwin F24E	Saunier Duval	Nicht bestätigt
Saunier Duval Isotwin C24EA, C28EA, C24E AD04, C24E DE04, F24EA und F28EA; Thema F25E STL; Themaclassic FAS 25E; Themafast C24E, C28E und F30E 2004; Thematek C24E, C24EO BT, F24E und SF24E	Saunier Duval	Nicht bestätigt
Saunier Duval Thema C 25 E; Themaplus C 24 E, C 25 EV, C 30 E, F 25 E und F 30 E	Saunier Duval	Nicht bestätigt

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Leitfaden

Wie überprüft man, ob es das Teil für Ihren Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

Suchen Sie 0310144400L12 und SYMSI7.0 im Schaltkreis oder auf einem seitlichen Aufkleber; der Schaltkreis trägt außerdem SUNG WEI 06V0-A.
Vergleiche den vollständigen Code, nicht nur die Basis 0310144400: die SYMSI7.0 existiert auch als 0310144400S19, R18 oder 015, das sind andere Codes.
Überprüfen Sie, ob Ihr Heizkessel zu den bestätigten gehört; die, die noch zu überprüfen sind, sind es noch nicht. Laut einem italienischen Ersatzteilhändler würden die Isofast, Isomax und Isotwin Condens mit 30 und 35 kW eine andere Plakette (0310144400S19) haben; nicht bestätigt.
Wenn sie übereinstimmen, rufen Sie uns unter 911 17 77 77 mit dem Modell Ihres Heizkessels an oder senden Sie uns über Kontakt ein Foto Ihres Teils.

Diagnose und Fehlercodes

Symptome, die eine Diagnose bei Saunier Duval erfordern

Häufige Symptome und Störungen

01
Es geht nicht an oder reagiert nicht auf das Thermostat.
Ursache: Überprüfen Sie zuerst, ob Spannung an der Eingangsseite anliegt.
02
Erratische Fehler im Display oder spontane Neustarts
Ursache: Suche nach festgeklemmten Relais, verbrannten Leiterbahnen oder Oxidation.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Technische Daten

Datenblatt: Saunier Duval

SKU intern Uniclima: PLC053
Marke: Saunier Duval
Teileart: Saunier Duval
Einheiten auf Lager: 0 Stk.
Zustand: Generalüberholt
Garantie: 1 Jahr
Versand: 4–5 Werktage (Deutschland)
Rückgabe: 14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Inventar — Sichtbare Anschlüsse/Siebdrucke: Z1G, H2, H5, P1, P2, H9, UA, EXT, V3V, J3Z1
Inventar — Omron-Relais: 24 VDC Spule; Kontakt 10 A 250 VAC
Inventar — Unterkomponente Relais: Omron G5Q-1A
Inventar — Unterkomponente Kondensator C803: 10 nF, 400 V
Inventar — Angegebene Anwendung im Inventar: SAUNIER DUVAL THEMACLASSIC F25 E
Identifikation — Bezeichnete Kennzeichnung: SYMSI7.0
Identifikation — Markierter Code: 0310144400L12
Identifikation — Markierter Code: SUNG WEI06V0-A
Inventardaten — Sichtbare Anschlüsse/Siebdrucke: Z1G, H2, H5, P1, P2, H9, UA, EXT, V3V, J3Z1
Datenblatt: Relé Omron: 24 VDC Spule; Kontakt 10 A 250 VAC
Datenblatt: Subkomponente Relais: Omron G5Q-1A
Datenblatt: Subkomponente Kondensator C803: 10 nF, 400 V
Inventardaten — Angegebene Anwendung im Inventar: SAUNIER DUVAL THEMACLASSIC F25 E

Vor dem Kauf

Zu bestätigen: Themafast C30E, F25E, F30E und F30E H-MOD — Es gibt Verbindungen mit der Kennzeichnung L12 und andere nur mit S1047000, ohne L12. Die Zuordnung dieser Variante zu jedem Modell ist noch zu bestätigen.
Zur Bestätigung: Isofast F30 E H-MOD und F35 E H-MOD — Es erscheinen Zuordnungen mit der Kennzeichnung L12 und andere nur mit S1047000, ohne L12. Die genaue Variante muss bestätigt werden.
Zu bestätigen: Themafast F24E; Thematek SC24E; Themaclassic C24E, CAS 24E, CAS 25E, F24E, FAS 24E und FAS 30E; Isotwin F24E — Dokumentiert von, zur Überprüfung. Mit dem L12, nur (Themafast F24E) und (Thematek SC24E). Die anderen, nur mit S1047000, ohne L12.
Zur Bestätigung: Isotwin C24EA, C28EA, C24E AD04, C24E DE04, F24EA und F28EA; Thema F25E STL; Themaclassic FAS 25E; Themafast C24E, C28E und F30E 2004; Thematek C24E, C24EO BT, F24E und SF24E — Die Verbände nennen S1047000 und bestätigen L12 für jedes Modell nicht. Für Themafast F30E 2004 erscheint ebenfalls L12; SF24E bleibt unbestätigt.
Por confirmar: Thema C 25 E; Themaplus C 24 E, C 25 EV, C 30 E, F 25 E und F 30 E — Die Vereinigung nennt S1047000, ohne die Kennzeichnung L12 zu bestätigen.
Nicht kompatibel oder ursprünglich ausgeschlossen: Isofast Condens F30 E und F35 E, Isomax Condens F35 E, Isotwin Condens F30 E — Sie verwenden ein anderes SYMSI7.0: 0310144400S19 (Ersatz S1040000). Der Katalog des Herstellers listet „S10400 Leiterplatte“ in der Isofast Condens F 35 E.
Nicht verwechseln: 0310144400S19 — SYMSI7.0 der Isofast, Isomax und Isotwin Condens mit 30 und 35 kW (Ersatzteil S1040000) — Anderer Suffix und andere Heizkessel.
Nicht verwechseln: 0310144400R18 — SYMSI7.0, die französische gibt für die Thema C24 E V (SUNG WEI 06V0-A) — Anderer Suffix: vergleiche den vollständigen Code.
Nicht verwechseln: 0310144400015 — SYMSI7.0, das separat für Themafast F verkauft wird — Anderer Suffix: vergleichen, bevor es als gleichwertig angesehen wird.
Ohne Bestätigung: S1047000 als Herstellerreferenz neben dem L12; es wird nur als SKU angezeigt.
und verbinden die 0310144400L12 mit einer Saunier Duval-Platte. Ohne offizielle Stückliste, die dies erwähnt.

Häufig gestellte Fragen

Häufige Fragen: Saunier Duval

Wo befindet sich der Code dieses Platten und welches andere Markierung sollte ich vergleichen?

Der 0310144400L12 und die Bezeichnung SYMSI7.0 sind auf dem Schaltkreis oder auf einem seitlichen Aufkleber neben dem SUNG WEI 06V0-A gekennzeichnet. Vergleiche die drei, nicht nur die Basis 0310144400.

Passt es für meinen Themaclassic C25E oder F25E, Themafast C25E oder F25E H-MOD, oder Isofast F30 EA?

Ja. Bestätigt: für diese fünf Heizkessel. Geben Sie das L12 für die Themafast C25 E, für die F 25 E H-MOD, und listen Sie die S1047000 als „Hauptkarte“ der Themaclassic F 25 E auf.

Eignet es sich für meinen Isofast F30 E H-MOD, Themafast F30E, Isotwin oder Thematek?

die Dokumente, müssen jedoch mit der Variante abgeglichen werden. Geben Sie das L12 für die Isofast F30 und F35 E H-MOD an; für mehrere Themafast. Senden Sie uns ein Foto des Typschilds und des Etiketts Ihres Heizkessels oder rufen Sie 911 17 77 77 an.

In welchem Punkt unterscheidet sich die 0310144400S19 von der R18 oder der 015?

Zur Bestätigung: Sie teilen die Basis und den Namen SYMSI7.0, aber der Suffix ändert sich. Die S19 (Ersatzteil S1040000) ist die für die Isofast, Isomax und Isotwin Condens mit 30 und 35 kW; französisch gibt die R18 für die Thema C24 E V; verkauft die 015 separat für Themafast F.

Was ist die S1047000, die in den Ersatzteilreferenzen erscheint?

Es ist der Saunier Duval-Code, der zur SYMSI7.0 gehört. Eingetragene Bezeichnung: „carte principale“ der Themaclassic F 25 E und vermerkt, dass sie den 1008200 ersetzt. Ohne zusätzliche Bestätigung wird er als Herstellerreferenz zusammen mit dem L12 angegeben; er wird nur als SKU verwendet.

Montiere ich sie selbst oder muss etwas eingestellt werden?

Es wird ein qualifizierter Techniker empfohlen: Er arbeitet mit 230 V. Es wird darauf hingewiesen, dass manchmal die Parameter des Modells mit den Selektoren angepasst und Relais sowie Steckverbinder verglichen werden müssen.

Wie identifiziert man dieses elektronische Bauteil?

Vergleiche den Siebdruck, die Verteilung der Anschlüsse und die genaue Variante des Schaltkreises mit den Fotos.
