Platine V-GROUP PM-01 · 0020023308 / 0020028479 · Saunier Duval Isomax F35 E Isotwin F30

Preis noch zu bestätigen; kontaktieren Sie uns vor der Buchung. Die Elektronikplatine steuert den Kessel. Die Referenz 0020028479 wird mit Zündfehlern, sporadischen Fehlern oder Neustarts in Verbindung gebracht; überprüfen Sie zuerst die Stromversorgung und die Sicherungen. Die Anwendung ist weiterhin zu bestätigen.

Teileart: Saunier Duval
Zustand: Generalüberholt
SKU intern: PLC060
Garantie: 1 Jahr

inkl. MwSt. AUSVERKAUFT

Kompatibilität

Kompatible Saunier Duval Kessel

Saunier Duval. Zwei bestätigte Kompatibilitäten: Saunier Duval Isomax F35 HMOD (F 35 H-MOD) und Saunier Duval Isotwin F30 H-MOD. Es gibt noch 2 weitere Modelle, die wir noch überprüfen.

Bewährte Kompatibilität

Kesselmodell	Familie	Überprüfung
Saunier Duval Isomax F35 HMOD (F 35 H-MOD)	Saunier Duval	Kontrastiert
Saunier Duval Isotwin F30 H-MOD	Saunier Duval	Kontrastiert

Überprüfungsbedürftige Modelle

Diese Modelle sind mit dieser Referenz verbunden, aber wir haben sie noch nicht vollständig überprüft, also wir halten sie nicht für kompatibel. Wenn Ihr Kessel einer von ihnen ist, senden Sie uns ein Foto des Teils, das Sie austauschen möchten, und wir überprüfen es, bevor Sie es kaufen.

Saunier Duval Isotwin F25 EH-MOD	Saunier Duval	Nicht bestätigt
Saunier Duval Isofast E 35 H MOD	Saunier Duval	Nicht bestätigt

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Leitfaden

Wie überprüft man, ob es das Teil für Ihren Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

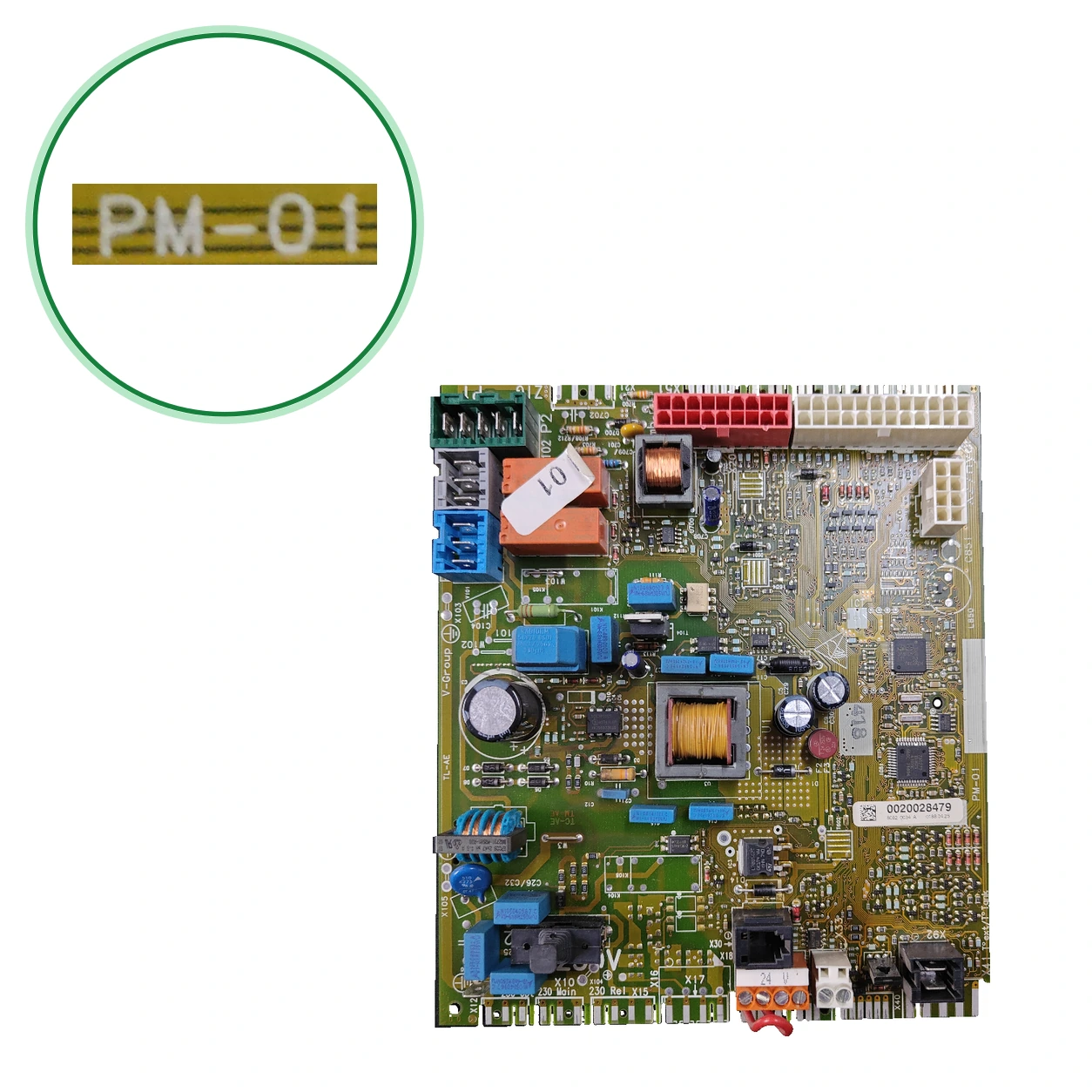

Suchen Sie auf Ihrer Platine nach der Bezeichnung „PM-01“ und dem 10-stelligen Code: 0020023308 oder 0020028479.
Vergleiche diesen Code mit dem deiner Plakette: Registrierte Bestätigung: 0020023308 für die Isomax F35 HMOD und 0020028479 für die Isotwin F30 H-MOD.
Bitte bestätigen: Mische sie nicht mit 0020048284 (=0020023308, ohne Erklärung) noch mit 0020027894 und 0020027893, die für Isotwin F 30 und F 25 sind.
Vergleiche auch die Anschlüsse: die 0020023308 hat 24 V und Kondensatoren von 250 V~; die 0020028479 hat Anschlüsse von 230 V und 24 V sowie ein Relais K15 von 230 V.
Wenn Sie übereinstimmen, rufen Sie uns unter 911 17 77 77 mit dem Modell Ihres Heizkessels an.

Diagnose und Fehlercodes

Symptome, die eine Diagnose bei Saunier Duval erfordern

Häufige Symptome und Störungen

01
Die Heizung zündet nicht oder reagiert nicht auf irgendwelche Befehle des Benutzers.
Ursache: Bitte bestätigen: es steht in Zusammenhang mit der Platte 0020028479; überprüfen Sie zuvor die Stromversorgung und die Sicherungen.
02
Das Display zeigt erratische Fehlermeldungen oder seltsame Störungen an.
Ursache: Es wird als Zeichen einer defekten Platine angesehen, insbesondere wenn der Heizkessel sich von selbst ausschaltet.
03
Spontane Neustarts während des normalen Betriebs
Ursache: Sie werden neben verklebten Relais oder verbrannten Leiterbahnen zitiert, die auf der Leiterplatte sichtbar sind.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Technische Daten

Datenblatt: Saunier Duval

SKU intern Uniclima: PLC060
Marke: Saunier Duval
Teileart: Saunier Duval
Einheiten auf Lager: 0 Stk.
Zustand: Generalüberholt
Garantie: 1 Jahr
Versand: 4–5 Werktage (Deutschland)
Rückgabe: 14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Siebdruck Anschlüsse: 230V;24V;230RelX15
Inventar — Spannungsmarkierungen: 230 V und 24 V
Inventar — Angegebene Anwendung im Inventar: ISOTWIN F30 H-MOD
Identifikation — Bezeichnete Kennzeichnung: PM-01
Identifikation — Markierter Code: 0020028479
Datenblatt: Serigrafia bornes: 230V;24V;230RelX15
Datenblatt: Borneros/marcajes de tensión: 230 V und 24 V
Inventardaten — Angegebene Anwendung im Inventar: ISOTWIN F30 H-MOD

Vor dem Kauf

Zur Bestätigung: Saunier Duval Isotwin F25 EH-MOD: (0020028479); gibt 0020027893 für die F 25 E H-MOD.
Bitte bestätigen: Saunier Duval Isofast E 35 H MOD — gültig: schreibt 0020023308, aber es ist widersprüchlich (zählt nicht); es wird abgeschnitten geschrieben, „002002330“ (mehrdeutig)
Nicht kompatibel oder ausgeschlossen: Saunier Duval Isotwin F 30 E H-MOD — sie geben eine andere Plakette: 0020027894
Nicht verwechseln: 0020048284 — Plakette identifiziert mit dem Code 288.66.0058, der neben 0020023308 erscheint. Es wurde nicht bestätigt, dass 0020048284 und 0020023308 gleichwertig sind; vergleichen Sie den Code Ihrer Plakette.
Nicht verwechseln: 0020027894 — Hauptplatine („Carte principale“) der Isotwin F 30 E H-MOD, und; die für die F 30 H-MOD — Ein anderer Code; keiner dieser erwähnt 0020028479 oder 0020023308. Registrierte Bestätigung: 0020028479 für die F30 H-MOD
Nicht verwechseln: 0020027893 — Hauptplatte für die Isotwin F 25 E H-MOD — Ein anderer Code; 0020028479 für die F25 EH-MOD: es gibt Unterschiede.
Ohne Bestätigung: PM-01 und V-GROUP. Es wurde nicht bestätigt, dass 0020023308, 0020028479 und 0020048284 äquivalent sind. Die Codes sind für die Isomax F 35 H-MOD nicht geklärt; vergleiche alle Markierungen auf deiner Platine, bevor du sie ersetzt.
nach Code: (0020023308), (0020028479). auch 0020023308 schreiben, aber es widerspricht sich (ISOMAX F35E H-MOD / ISOFAST E 35 H MOD) und zählt nicht. andere Platten zu den Isotwin. Die überprüften Handbücher erwähnen PM-01 nicht.

Häufig gestellte Fragen

Häufige Fragen: Saunier Duval

Wie identifiziere ich diese Platte V-GROUP PM-01?

Suchen Sie die Bezeichnung PM-01 auf dem Typenschild und den 10-stelligen Code: 0020023308 in unserer Einheit für die Isomax F35 HMOD und 0020028479 in der für die Isotwin F30 H-MOD. Vergleichen Sie auch die Anschlüsse: die erste markiert 24 V und Kondensatoren von 250 V~; die zweite 230 V und 24 V sowie ein Relais K15 von 230 V.

Passt es für meinen Saunier Duval Isomax F35 H-MOD?

Ja. Die Platte 0020023308 ist für Saunier Duval Isomax F35 H-MOD bestätigt. Die Zuordnung 0020048284=0020023308 weist widersprüchliche Bezeichnungen auf: ISOMAX F35E H-MOD, ISOFAST E 35 H MOD und ISOTWIN C 30. Diese Zuordnung wird nicht als zusätzliche Bestätigung verwendet. Der Code wurde im Benutzerhandbuch und in den überprüften Installationsfragmenten von Isomax F 35 H-MOD nicht gefunden.

Passt es für meinen Saunier Duval Isotwin F30 H-MOD?

Ja. Die Platte 0020028479 ist für Saunier Duval Isotwin F30 H-MOD bestätigt. Sie erscheint auch für Isotwin F30 H-MOD 3s und F25 EH-MOD. Für F 30 H-MOD wird eine andere Platte identifiziert, 0020027894; vergleiche den markierten Code.

Was ist der Unterschied zwischen 0020023308 und 0020028479?

Es sind zwei verschiedene Saunier Duval-Codes. Unsere beiden Einheiten tragen die gleiche Bezeichnung PM-01, aber eine ist mit 0020023308 (Isomax F35 HMOD) und die andere mit 0020028479 (Isotwin F30 H-MOD) gekennzeichnet. Ohne zusätzliche Bestätigung werden sie als gleichwertig angesehen: Wählen Sie diejenige, die den Code Ihres Typschilds trägt.

Was bedeutet 0020048284=0020023308 in einigen Datenblättern?

Datenblatt: 0020023308 und Datenblatt: 20048284 werden ohne Erklärung der Gleichheit geschrieben. Geben Sie 0020048284 als Herstellercode für Ihre Platte 288.66.0058 an, mit der Isomax F35H-MOD in Ihrer Tabelle, und erwähnen Sie nicht 0020023308. Wir können nicht sagen, dass es sich um dasselbe Teil handelt: Vergleichen Sie den auf Ihrer Platte angegebenen Code.

Ist es die gleiche Platte wie die 0020027894 oder die 0020027893 von anderen Isotwin?

Es liegt keine Angabe vor. Die 0020027894 wird als Hauptplatte für die Isotwin F 30 E H-MOD angegeben; sie wird für die F 30 H-MOD angegeben. Die 0020027893 wird für die F 25 E H-MOD angegeben. Weder 0020028479 noch 0020023308 werden erwähnt: Vergleiche den Code deiner Platte.

Welche Symptome deuten auf dieses Plattenheizgerät hin und wer sollte es montieren?

Die 0020028479 verkauft: zündet nicht oder reagiert nicht, erratische Fehler im Display, spontane Neustarts, klemmende Relais oder durchgebrannte Leiterbahnen; zuvor die Stromversorgung und Sicherungen überprüfen. Es wird nicht empfohlen, sie ohne Erfahrung zu montieren, und es wird geraten, den Strom abzuschalten. Empfehlenswert ist ein qualifizierter Techniker; die Einheit 0020028479 hat Anschlüsse von 230 V.

Wie identifiziert man dieses elektronische Bauteil?

Vergleiche den Siebdruck, die Verteilung der Anschlüsse und die genaue Variante des Schaltkreises mit den Fotos.
