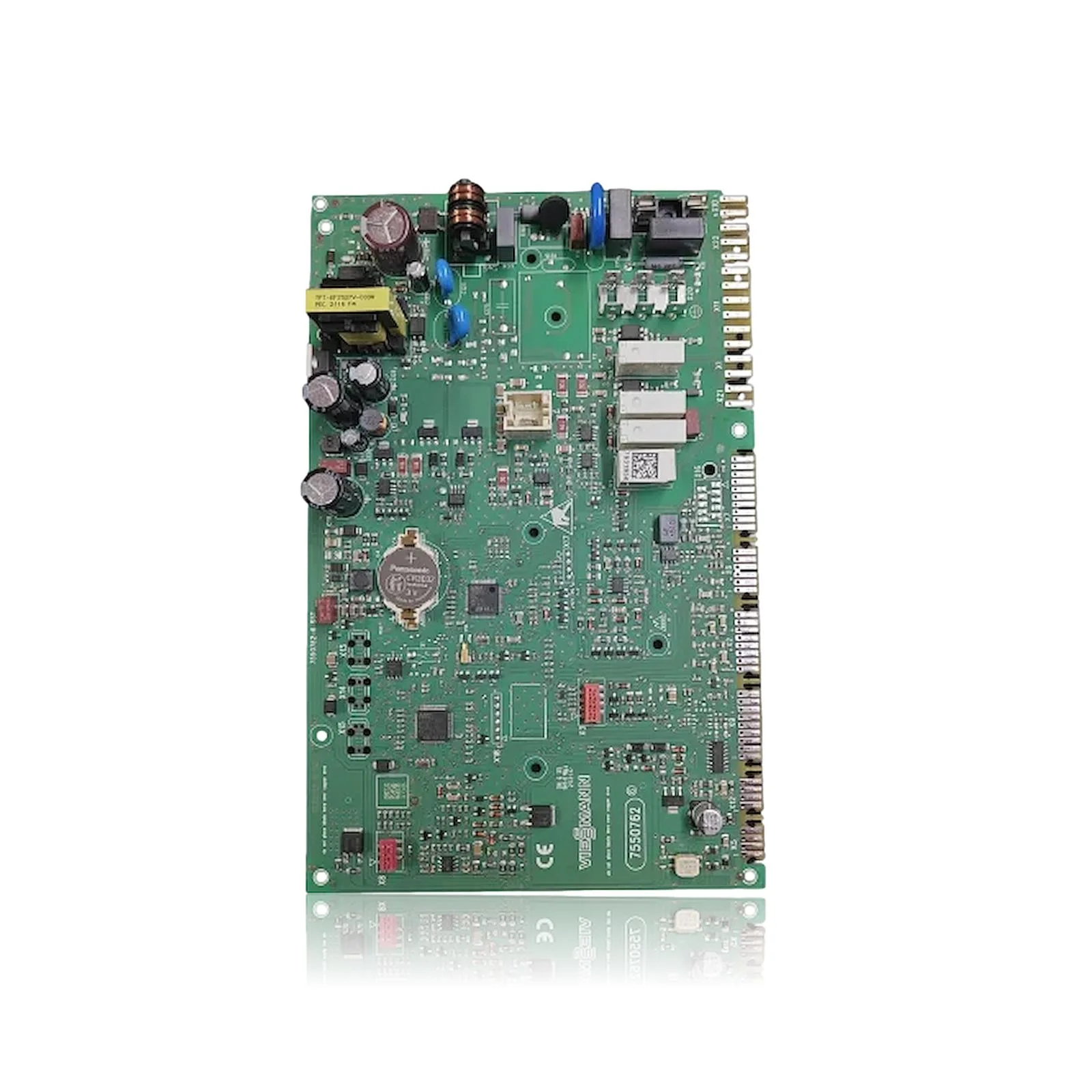

Platine Elektronisch Steuerung Viessmann Vitodens 100-W WB1B Ref. 7550762
Die Steuerplatine Viessmann Vitodens 100-W WB1B steuert das Zünden, die Modulation des Brenners, die Pumpe und die Sicherheitsfunktionen des Heizkessels. Bei einem Ausfall kann der Heizkessel möglicherweise nicht starten, sich blockieren oder sich unberechenbar verhalten. Die Benutzer können Fehlermeldungen wie F0, FC, FD oder FF bemerken. Diese Platine ist mit verschiedenen Modellen der Reihe Vitodens 100-W WB1B kompatibel, einschließlich Versionen mit 13 kW, 16 kW, 19 kW, 26 kW und 35 kW, unter anderem. Sie sollte ersetzt werden, wenn Symptome einer Fehlfunktion oder Fehler im System auftreten.
Viessmann kompatibel mit der Referenz 7841525
Elektronische Platine mit der Referenz 7841525. Fünf nachgewiesene Kompatibilitäten: Vitodens 100-W WB1B 13 kW und Vitodens 100-W WB1B 16 kW.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Viessmann Vitodens 100-W WB1B 13 kW | Vitodens 100-W WB1B | Kontrastiert |
| Viessmann Vitodens 100-W WB1B 16 kW | Vitodens 100-W WB1B | Kontrastiert |
| Viessmann Vitodens 100-W WB1B 19 kW | Vitodens 100-W WB1B | Kontrastiert |
| Viessmann Vitodens 100-W WB1B 26 kW | Vitodens 100-W WB1B | Kontrastiert |
| Viessmann Vitodens 100-W WB1B 35 kW | Vitodens 100-W WB1B | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob die Ref. 7841525 das Teil für Ihren Heizkessel ist?
Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 7841525 vergleichen. Ist sie nicht sichtbar, das Teil nicht allein anhand der Form bestimmen.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome, die eine Diagnose auf der Elektronikplatine 7841525 erfordern
Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Jedes Mal, wenn es einen Stromausfall gibt, verliert der Heizkessel die Uhrzeit und die Programmierung.
Ursache: Die Batterie, die die Uhr und die Einstellungen im Speicher hält, ist leer oder die Platine lädt sie nicht auf.
Überprüfen Sie den Zustand und den Kontakt der CR2032-Batterie, bevor Sie die Platine als defekt betrachten.
- 02
Der Heizkessel ist komplett ausgefallen, keine Kontrollleuchte leuchtet.
Ursache: Fehler in der Versorgungsstufe der Platine, der den Start der restlichen Elektronik verhindert.
Überprüfen Sie, ob Strom aus dem Netz ankommt und ob die Sicherungen der Installation nicht ausgelöst wurden, bevor Sie die Platine wechseln.
- 03
Es erscheint ein Sperrcode, der nicht verschwindet, egal wie oft Sie die Rückstelltaste drücken.
Ursache: Die Platine schließt ihren internen Startzyklus nicht ab, obwohl sie den Befehl zum Rücksetzen erhält.
Schalte die Hauptstromversorgung der Heizung für ein paar Minuten ab und schalte sie wieder ein, bevor du die Platine austauschst.
- 04
Die Fernbedienung friert ein oder zeigt keine Daten mehr an.
Ursache: Kommunikationsverlust zwischen der Platine und der Steuerung aufgrund eines Fehlers im Modul der Platine.
Überprüfe, ob der auf deinem Schild eingravierte Code (7550762) mit deinem übereinstimmt, und kontrolliere das Kabel der Steuerung, bevor du kaufst.
Fehlercodes von Viessmann, die eine Diagnose erfordern
| Code | Störung | Technische Überprüfungen |
|---|---|---|
| F0 | Interner Fehler (Steuereinheit ersetzen). | Die Leiterplatte/Steuereinheit weist eine interne Störung auf. Prüfen, indem Ionisations-/Sensorprobleme ausgeschlossen und ein Reset durchgeführt wird; wenn der Fehler erneut auftritt, die PCB/Steuereinheit austauschen. |
| FC | Elektrische Gebläsesteuerung (Steuereinheit) defekt. | Die Gebläsesteuerstufe auf der Leiterplatte ist beschädigt. Prüfen Sie Gebläse, Stromversorgung und Gebläsekabelbaum; wenn alles korrekt ist, tauschen Sie die Steuereinheit/Leiterplatte aus. |
| FD | Störung des Brennerautomaten. | Fehler der Elektronik der Steuereinheit (Leiterplatte). Prüfen Sie Elektroden/Kabel und mögliche EMV-Störungen; wenn das Problem weiterhin besteht, tauschen Sie die Steuereinheit/Leiterplatte aus. |
| FF | Störung des Brennerautomaten. | Störung in der Steuerelektronik; nach Prüfung von Zündung/Kabeln und Störeinflüssen empfiehlt der Hersteller, die Steuereinheit/Leiterplatte auszutauschen, wenn die Störung weiterhin besteht. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt: Viessmann 7841525
- Katalogreferenz
- 7841525
- SKU intern Uniclima
- PLVI063
- Marke
- Viessmann
- Teileart
- Elektronikplatinen
- Einheiten auf Lager
- 2 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 4–5 Werktage (Deutschland)
- Rückgabe
- 14 Tage
Datenblatt: Stück und verfügbare Dokumentation
Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.
- Auf der Platine aufgedruckter Code
- 7550762
- CE-Kennzeichnung
- Gegenwart
- Batterie
- Panasonic CR2032
Häufige Fragen: die elektronische Platine 7841525
Trägt diese Platte das Viessmann-Logo?
Passt diese Platine für eine Vitodens 100-W WB1C?
Muss beim Austausch dieser Platine noch etwas anderes gewechselt werden, wie zum Beispiel die Batterie?
Ist es auch mit der Vitodens 100-W WB1B kompatibel?
