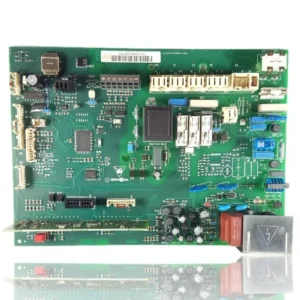

Steuerplatine Viessmann Vitodens 300 W WB3A Ref. 7825241
Die Steuerplatine Viessmann Vitodens 300 W WB3A ist ein Bauteil, das die Zündung, die Modulation des Brenners, die Pumpe und die Sicherheitsfunktionen des Heizkessels steuert. Bei Fehlern kann der Heizkessel möglicherweise nicht starten, sich blockieren oder unregelmäßig funktionieren. Sie ist in Modellen wie Vitodens 200-W WB2A und verschiedenen Modellen von Vitodens 300-W WB3A sowie in anderen Heizkesseln zu finden. Ihr Austausch ist notwendig, wenn Fehler wie F0, E4, b5 oder b4 auftreten, die auf Probleme im Betrieb des Heizkessels hinweisen.
inkl. MwSt.
Per WhatsApp anfragenViessmann-Kessel, die mit der Referenz 7825241 kompatibel sind
Elektronische Platine mit der Referenz 7825241. Sechs nachgewiesene Kompatibilitäten: Vitodens 200-W WB2A 26 kW und Vitodens 300-W WB3A 26 kW.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Viessmann Vitodens 200-W WB2A 26 kW | Vitodens 200-W (WB2A) | Kontrastiert |
| Viessmann Vitodens 300-W WB3A 26 kW | Vitodens 300-W (WB3A) | Kontrastiert |
| Viessmann Vitodens 300-W WB3A 35 kW | Vitodens 300-W (WB3A) | Kontrastiert |
| Viessmann Vitodens 300-W WB3A 49 kW | Vitodens 300-W (WB3A) | Kontrastiert |
| Viessmann Vitodens 300-W WB3A 66 kW | Vitodens 300-W (WB3A) | Kontrastiert |
| Viessmann Vitodens 300-W WB3B 35 kW | Vitodens 300-W (WB3B) | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob die Ref. 7825241 das Teil für Ihren Heizkessel ist?
Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 7825241 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome und Fehler, die die Elektronikplatine 7825241 behebt.
Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Kessel zündet nicht und reagiert nicht auf die Steuerungen.
Ursache: Die Elektronikplatine hat ein Problem, das verhindert, dass der Heizkessel mit dem Zünden beginnt.
Überprüfen Sie, ob die Platine Strom erhält und ob die Sicherungen nicht durchgebrannt sind, bevor Sie sie austauschen.
- 02
Der Kessel blockiert und das Display zeigt einen Fehlercode an.
Ursache: Die Steuerplatine interpretiert die Sicherheits-signale falsch und blockiert den Kessel, obwohl das eigentliche Problem in einem anderen Bauteil liegen kann.
Notiere den genauen Fehlercode: Viele Codes von Viessmann weisen auf Probleme mit Sonden oder Druck hin, bevor sie auf die Platine hinweisen.
- 03
Die Kommunikation mit dem Thermostat oder dem Bedienfeld geht verloren.
Ursache: Die Platine kommuniziert nicht mehr mit dem Thermostat oder dem Bedienfeld.
Trenne und verbinde den Kommunikationsbus erneut und starte den Kessel neu, bevor du in Betracht ziehst, dass die Platine defekt ist.
- 04
Die Pumpe oder ein Ausgang reagiert nicht, obwohl die Platine den Befehl gibt.
Ursache: Die Relais auf der Platine können mit der Zeit festkleben oder keinen guten Kontakt herstellen.
Hören Sie, ob das Relais klickt, wenn die Nachfrage aktiviert wird; wenn nicht, liegt das Problem wahrscheinlich dort.
Fehlercodes von Viessmann, die dieses Teil behebt.
| Code | Störung | Diagnose und Lösung |
|---|---|---|
| F0 | Der Brenner funktioniert aufgrund eines internen Fehlers nicht. | Die Steuerplatine des Heizkessels hat ein internes Problem. Überprüfen Sie, ob 230 V und 24 V ankommen, überprüfen Sie die Verkabelung und die Sensoren. Wenn alles in Ordnung ist und der Fehler weiterhin besteht, ist die Platine defekt und muss ausgetauscht werden. |
| E4 | Der Brenner funktioniert nicht aufgrund eines Problems mit der Spannung von 24 V. | Es gibt einen Fehler im 24 V-Kreis der Steuerplatine. Messen Sie die Ausgangsspannung von 24 VDC und überprüfen Sie die Peripheriegeräte. Wenn die Spannung korrekt ist und der Fehler weiterhin besteht, ist die Platine defekt und muss ausgetauscht werden. |
| b5 | Interner Fehler im Liefersteuerungsmodus. | Die Regelungselektronik hat einen internen Fehler. Stelle sicher, dass keine Programmierfehler oder Vitotrol-Fehler vorliegen, und starte neu. Wenn das Problem erneut auftritt, tausche die Steuerplatine aus. |
| b4 | Der Kessel zeigt an, als ob es draußen 0 °C wäre, aufgrund eines internen Fehlers. | Die Steuerplatine hat ein Problem mit dem A/D-Wandler oder der Messung, was zu einer falschen Außenmessung führt. Überprüfen Sie den Außensensor und die Widerstände an den Klemmen. Wenn alles in Ordnung ist und der Fehler weiterhin besteht, ist die Platine beschädigt und muss ausgetauscht werden. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Ficha de la Leiterplatte Viessmann 7825241
- Katalogreferenz
- 7825241
- Marke
- Viessmann
- Teileart
- Elektronikplatinen
- Einheiten auf Lager
- 1 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 1–2 Werktage
- Rückgabe
- 14 Tage
Daten, die auf dem Bauteil und in der Dokumentation des Herstellers gelesen wurden
Was wir nicht überprüfen konnten, erscheint hier nicht.
- Marke Relais
- SCHRACK
- Auf den drei weißen Relais steht 'SCHRACK' mit moderater Zuversicht: Es ist die Marke des auf der Platine montierten Relais, nicht unbedingt der Hersteller der gesamten Platine.
Dudas frecuentes sobre la Leiterplatte 7825241
Gilt es auch für einen Vitodens 300 WB3B neben dem WB3A?
Ist es kompatibel mit der Vitodens 333 WS3A?
Welche Störung behebt diese Platine in einem Vitodens 200 WB2A?
