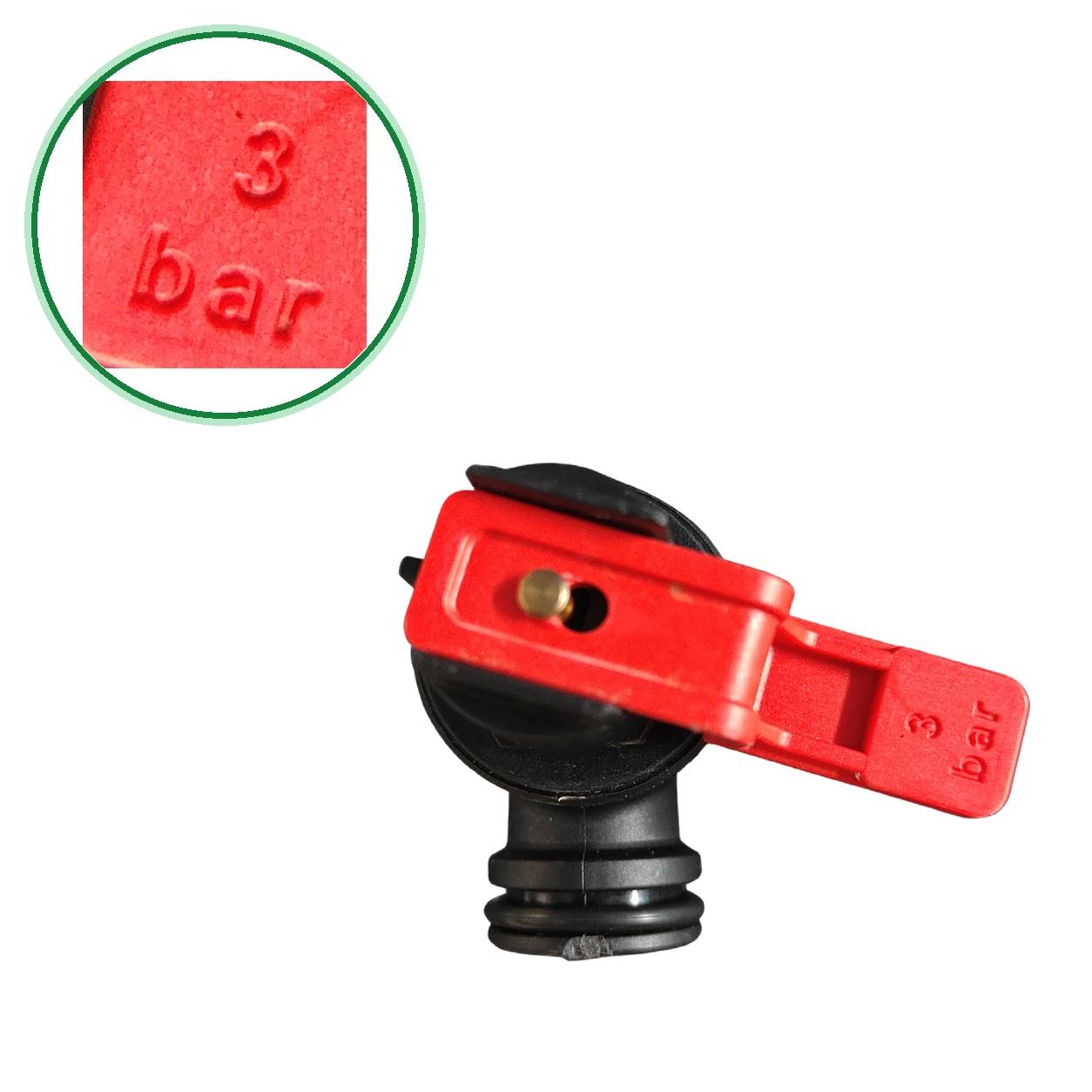

Sicherheitsventil Caleffi 540000 · 3 Bar · Junkers ZWBC 24-2 C 23 und 25-2 C 23
Das Sicherheitsventil schützt den Wasserkreislauf des Boilers: Es öffnet sich und lässt Wasser ab, wenn der Druck seinen Einstellwert überschreitet, der bei diesem Bauteil auf 3 bar eingestellt ist. Es wird verdächtigt, wenn Wasser aus dem Abfluss austritt oder wenn das Originalventil aufgrund eines Defekts ersetzt werden muss.
- Teileart
- Sicherheitsventile
- Zustand
- Generalüberholt
- SKU intern
- VSEG008
- Garantie
- 1 Jahr
inkl. MwSt. Lager · 9 Stk.
kompatibel mit der Referenz CALEFFI
Sicherheitsventil. Zwei bestätigte Kompatibilitäten: Junkers ZWBC 24-2C 23 und Junkers ZWBC 25-2C 23. Es gibt noch 2 weitere Modelle, die wir derzeit überprüfen.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| CALEFFI Junkers ZWBC 24-2C 23 | Caleffi | Kontrastiert |
| CALEFFI Junkers ZWBC 25-2C 23 | Caleffi | Kontrastiert |
Überprüfungsbedürftige Modelle
Diese Modelle sind mit dieser Referenz verbunden, aber wir haben sie noch nicht vollständig überprüft, also wir halten sie nicht für kompatibel. Wenn Ihr Kessel einer von ihnen ist, senden Sie uns ein Foto des Teils, das Sie austauschen möchten, und wir überprüfen es, bevor Sie es kaufen.
| CALEFFI Junkers ZWBC 24-2C 31, ZWBC 25-2C 31, ZWBC 28-2C 23, ZWBC 28-2C 31, ZWBC 30-2C 23 und ZWBC 30-2C 31 | Caleffi | Nicht bestätigt |
|---|---|---|
| CALEFFI Junkers ZWBE 25-3C 23, ZWBE 25-3C 31, ZWBE 30-3C 23 und ZWBE 30-3C 31 | Caleffi | Nicht bestätigt |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob es das Teil für Ihren Heizkessel ist?
Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.
- Suchen Sie im Ventil nach dem Caleffi-Code «540000» und dem eingestellten Druck «3bar».
- Vergleiche sie mit deiner Originalventil: Marke, vollständiger Code und Einstellung. Verwechsle sie nicht mit der Junkers 87161064310 und den Caleffi der Serie 540 (Brennstoffabschaltung, 540 040 bis 540 090).
- Sieh dir das genaue Modell auf dem Typenschild deines Heizkessels an: Bestätigt: für die Junkers ZWBC 24-2 C 23 und ZWBC 25-2 C 23. Die anderen Varianten ZWBC und ZWBE aus der Liste müssen noch überprüft werden.
- Häufige Fragen: Hast du Fragen? Sende uns über Kontakt ein Foto des Etiketts deines Bauteils und des Typenschilds des Heizkessels.
Symptome, die eine Diagnose des Sicherheitsventils erfordern
Das Sicherheitsventil lässt Druck ab, wenn der Kreislauf seinen Einstellwert überschreitet. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Es tritt Wasser aus dem Sicherheitsventil aus.
Ursache: Laut dem Handbuch von Junkers öffnet sich das Ventil, wenn der maximale Druck bei maximaler Temperatur des Boilers überschritten wird. Überprüfen Sie zuerst das Manometer (das technische Handbuch gibt 1 bis 2 bar als Mindestfülldruck im kalten Zustand an) und das Ausdehnungsgefäß.
- 02
Die Heizung stoppt und zeigt E9 an.
Ursache: Mangel an Durchfluss oder Druck, Luft im Kreislauf, Pumpe gestoppt oder verkalkter Wärmetauscher.
Überprüfen Sie den Druck des Manometers. Wenn er niedrig ist oder nicht stabil bleibt, lassen Sie ihn von einem Techniker überprüfen.
Fehlercodes von CALEFFI, die eine Diagnose erfordern
| Code | Störung | Technische Überprüfungen |
|---|---|---|
| E9 | Temperaturbegrenzer des Wärmetauschers ausgelöst (Überhitzung). | Es kann ein Mangel an Durchfluss oder Druck, eine stehende Pumpe oder ein verkalkter Wärmetauscher vorliegen. Lassen Sie dies von einem Techniker überprüfen. Die Quellen erwähnen außerdem den Sicherheitssensor oder den Differenzdruckschalter. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt: Sicherheitsventil CALEFFI
- SKU intern Uniclima
- VSEG008
- Marke
- CALEFFI
- Teileart
- Sicherheitsventile
- Einheiten auf Lager
- 9 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 4–5 Werktage (Deutschland)
- Rückgabe
- 14 Tage
Datenblatt: Stück und verfügbare Dokumentation
Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.
- Tarierung markiert
- 3 bar
- Inventar — Angegebene Referenz
- 540000 SD00103
- Inventar — Angegebene Anwendung im Inventar
- Gerät auf dem Etikett angegeben: ZWBC 24 2C 23 · ZWBC 25 2C 23. Dokumentierte Kompatibilitäten, ausstehend zur Überprüfung mit der konkreten Variante: ZWBC 24‑2 C 23 · ZWBC 24‑2 C 31 · ZWBC 25‑2 C 23 · ZWBC 25‑2 C 31 · ZWBC 28‑2 C 23 · ZWBC 28‑2 C 31 · ZWBC 30‑2 C 23 · ZWBC 30‑2 C 31 · ZWBE 25‑3 C 23 · ZWBE 25‑3 C 31 · ZWBE 30‑3 C 23 · ZWBE 30‑3 C 31
- Datenblatt: Tarado marcado
- 3 bar
- Inventardaten — Angegebene Referenz
- 540000 SD00103
- Inventardaten — Angegebene Anwendung im Inventar
- Gerät angegeben auf dem Etikett: ZWBC 24 2C 23 · ZWBC 25 2C 23.
- Inventardaten — Angegebene Anwendung im Inventar
- Dokumentierte Kompatibilitäten, ausstehend zur Überprüfung mit der konkreten Variante:
- Inventardaten — Angegebene Anwendung im Inventar
- ZWBC 24‑2 C 23 · ZWBC 24‑2 C 31 · ZWBC 25‑2 C 23 · ZWBC 25‑2 C 31 · ZWBC 28‑2 C 23 · ZWBC 28‑2 C 31 · ZWBC 30‑2 C 23 · ZWBC 30‑2 C 31 · ZWBE 25‑3 C 23 · ZWBE 25‑3 C 31 · ZWBE 30‑3 C 23 · ZWBE 30‑3 C 31
Vor dem Kauf
- Füllen Sie den Heizkreis nur mit dem kalten Heizkessel: So steht es im Handbuch von Junkers.
- Das technische Handbuch von Junkers empfiehlt, das Ausdehnungsgefäß einmal jährlich zu überprüfen (DIN 4807).
- Zur Bestätigung: Junkers ZWBC 24-2C 31, ZWBC 25-2C 31, ZWBC 28-2C 23, ZWBC 28-2C 31, ZWBC 30-2C 23 und ZWBC 30-2C 31 — Dokumentiert, ausstehend zur Überprüfung mit der Variante. Ohne zusätzliche externe Bestätigung wird sie mit der 540000 verbunden; die Junkers 8716106431 wird angegeben.
- Zu bestätigen: Junkers ZWBE 25-3C 23, ZWBE 25-3C 31, ZWBE 30-3C 23 und ZWBE 30-3C 31 — Dokumentiert, ausstehend zur Überprüfung mit der Variante. Ohne zusätzliche externe Bestätigung wird sie mit der 540000 verbunden; die Junkers 8716106431 gibt es dazu.
- Nicht verwechseln: 87161064310 — Sicherheitsventil Junkers, das der ZWBC 25-2 C 23 (auch der 24-2 C 23) zugeordnet wird. Es gibt 8716106431, aus 10 Ziffern, das nicht als derselbe Code aufgeführt ist — Eine andere Referenz; ohne zusätzliche Bestätigung wird es mit Caleffi 540000 verbunden, daher geben wir die Gleichwertigkeit nicht als gegeben an.
- Nicht verwechseln: 87186434270 — Sicherheitsventil von 3 bar Bosch/Buderus/Junkers für andere Serien (Ceraclass, CerapurSmart, Logamax plus GB042); wie Caleffi — Keine Seite verbindet es mit der 540000 oder den ZWBC/ZWBE.
- Nicht verwechseln: 540 040 bis 540 090 — Caleffi Absperrventile für Brennstoff (Serie 540, eingestellt auf 98 °C) — Unterschiedliche Funktion; die 540000 hat einen Einstellwert von 3 bar und ist nicht in diesem offiziellen Datenblatt aufgeführt.
- Nicht verwechseln: 314430 — Sicherheitsventil Caleffi 3 bar mit Manometer (1/2'' M x 1/2'' F) — Anderer Caleffi-Code; die Seite verbindet es nicht mit der 540000.
- SD00103 ist die bestätigte Referenz; ohne zusätzliche externe Bestätigung wurde das Zitat gelesen.
- Codes und Kessel ZWBC 24-2 C 23 und ZWBC 25-2 C 23 bestätigt. Ohne zusätzliche externe Bestätigung wird die 540000 weder genannt noch mit einem Kessel verbunden, weshalb das externe Niveau 0 ist.
Häufige Fragen: Sicherheitsventil
Welcher Code hat das Teil und was soll ich mit meinem Originalventil vergleichen?
Das Teil trägt den Code Caleffi 540000 und die Einstellung „3bar“. Es ist als „540000 SD00103“ bestätigt; der SD00103 erscheint ohne zusätzliche externe Bestätigung, die wir gelesen haben. In der Serie 540 schreibt Caleffi einige Codes mit Leerzeichen (z. B. „540 040“); die 540000 wird in keiner Dokumentation so geschrieben. Vergleiche mit deinem Originalventil die Marke, den vollständigen Code und die Einstellung.
Ist es kompatibel mit der Junkers ZWBC 24-2 C 23 oder der ZWBC 25-2 C 23?
Ja. Bestätigt: für die Junkers ZWBC 24-2 C 23 und die ZWBC 25-2 C 23, die auf dem Etikett stehen. Das offizielle Handbuch von Junkers für die ZWBC 24-2 C 23 (Artikel 7 736 900 799) erwähnt die Caleffi 540000 nicht: das ist die Bestätigung. Hast du Fragen zu deiner Variante? Sende uns über Kontakt ein Foto des Etiketts des Teils und des Typenschilds des Boilers, oder rufe 911 17 77 77 an.
Ist es kompatibel mit anderen Varianten, wie der ZWBC 28-2 C 23 oder der ZWBE 25-3 C 23?
es sind zehn weitere Varianten dokumentiert (ZWBC 24-2 C 31, 25-2 C 31, 28-2 C 23 und 31, 30-2 C 23 und 31; ZWBE 25-3 C 23 und 31, 30-3 C 23 und 31), die jedoch noch mit der konkreten Variante abgeglichen werden müssen. Ohne zusätzliche externe Bestätigung werden sie der 540000 zugeordnet. Ihnen wird das Ventil Junkers 8716106431 zugewiesen, ohne die 540000 zu nennen. Senden Sie uns über Kontakt ein Foto des Typenschilds Ihres Boilers oder rufen Sie 911 17 77 77 an.
Ist sie äquivalent zum Sicherheitsventil Junkers 87161064310?
Wir können das nicht bestätigen. und weisen 87161064310 der ZWBC 25-2 C 23 (auch der 24-2 C 23) zu. weist 8716106431 zu, einen 10-stelligen Code, der nicht als derselbe aufgeführt ist. Türkisch listet es zusammen mit 87186434270 als „Caleffi OEM“. Keine Seite verbindet es mit der 540000. Bevor Sie sie als austauschbar betrachten, vergleichen Sie Marke, Einstellung und Anschluss.
Was bedeutet das Tarieren von 3 bar und passt es zum Druck meines Heizkessels?
Zur Bestätigung: Der Tarierungsdruck ist der Druck, bei dem das Ventil öffnet und entlädt; es ist nicht der Fülldruck bei kaltem Wasser. Das Benutzerhandbuch von Junkers empfiehlt, 3 bar bei maximaler Temperatur nicht zu überschreiten, wenn das Sicherheitsventil öffnet. Die technischen Handbücher geben einen maximalen Betriebsdruck von 2,5 bar an, der niedriger ist als der angegebene Tarierungsdruck, und „optimale Füllung 3 bar“ ohne Klarstellung, auf welchen Wert sich dies bezieht. Die Handbücher geben den Tarierungsdruck des Originalventils nicht an, aber die türkische Beschreibung der Junkers 87161064310 nennt 3 bar; für die ZWBC 24-2 C 23 und die ZWBC 25-2 C 23 wird die Kompatibilität bestätigt. Konsultiere einen Techniker für die Daten deines Boilers.
Wenn Wasser aus dem Abfluss des Ventils austritt, muss es dann gewechselt werden?
Nicht unbedingt. Das Handbuch von Junkers erklärt, dass das Ventil sich öffnet, wenn der maximale Druck bei maximaler Temperatur des Boilers überschritten wird. Überprüfe zuerst den Manometer (das technische Handbuch gibt 1 bis 2 bar als minimalen Fülldruck im kalten Zustand an), fülle nur bei kaltem Boiler nach und überprüfe das Ausdehnungsgefäß, das im Handbuch empfohlen wird, jährlich kontrolliert zu werden. Wenn der Druck korrekt ist und es weiterhin tropft, kann man tatsächlich von dem Ventil ausgehen.
Kann ich sie selbst montieren oder muss das ein Techniker machen?
Es ist ratsam, dass ein qualifizierter Techniker die Montage vornimmt: Es handelt sich um ein Sicherheitselement eines Druckwasserkreislaufs. In der ZWBC 24-2 C hat das Sicherheitsventil des Heizkreises einen Ablaufschlauch, und das technische Handbuch weist darauf hin, dass der Abfluss des Sicherheitsventils gesichert werden muss. Danach wird die Kessel mit kaltem Wasser gefüllt und die Dichtheit der Verbindungen überprüft (das technische Handbuch gibt 2,5 bar als maximalen Prüfdruck am Manometer an).
