Transformator ERA Junkers Euromaxx ZWC 28 28 1MFK 23 Ref. 8747201358
Wenn Ihr Heizkessel Startversuche unternimmt, ohne die Flamme zu entzünden, muss eine technische Diagnose bestätigen, ob Sie den Transformator ERA Junkers Euromaxx ZWC 28 28 1MFK 23 benötigen. Dieses Bauteil ist ein Zündtransformator, der den notwendigen Funken erzeugt, um den Brenner zu entzünden. Bei einem Ausfall kann der Heizkessel den Fehlercode F7 anzeigen, was darauf hinweist, dass die Flamme nicht korrekt erkannt wird. Er ist kompatibel mit Modellen der Euromaxx ZWC-Serie, wie dem ZWC24/28-1MFA23, ZWC24/28-1MFA31 und ZWC28/32-1MFA23, unter anderem. Ein Techniker muss durch eine Diagnose bestätigen, ob ein Austausch erforderlich ist, wenn dieser Art von Zündfehler auftritt.
- Teileart
- Transformatoren
- Zustand
- Generalüberholt
- Katalogreferenz
- 8747201358
- Garantie
- 1 Jahr
Mit der Referenz 8747201358 kompatible Junkers-Kessel
Zündtransformator mit der Referenz 8747201358. Sechs nachgewiesene Kompatibilitäten: ZWC24/28-1MFA23 und ZWC24/28-1MFA31.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Junkers ZWC24/28-1MFA23 | Euromaxx ZWC | Kontrastiert |
| Junkers ZWC24/28-1MFA31 | Euromaxx ZWC | Kontrastiert |
| Junkers ZWC28/32-1MFA23 | Euromaxx ZWC | Kontrastiert |
| Junkers ZWC28/32-1MFA31 | Euromaxx ZWC | Kontrastiert |
| Junkers ZWC28-1MFA23 | Euromaxx ZWC | Kontrastiert |
| Junkers ZWC28-1MFK23 | Euromaxx ZWC | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob die Ref. 8747201358 das Teil für deinen Heizkessel ist?
Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 8747201358 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome, die eine Diagnose im Zündtransformator 8747201358 erfordern
Der Zündtransformator erzeugt die Hochspannung für den Funken der Elektroden. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Heizkessel reagiert auf keinen Knopf, als ob er keinen Strom hätte.
Ursache: Ohne die reduzierte Spannung, die dieser Transformator liefert, erhält die elektronische Platine keine Stromversorgung und startet nicht.
Messen Sie mit einem Multimeter, ob Netzspannung am Primärkreis des Transformators anliegt, bevor Sie ihn als defekt betrachten.
- 02
Das Display flackert, startet von selbst neu oder zeigt sinnlose Symbole an.
Ursache: Eine instabile Niederspannungsausgabe im Sekundärkreis verursacht Neustarts in der Steuerelektronik.
Überprüfen Sie, ob der Fehler mit Stößen oder Vibrationen im Heizkessel übereinstimmt; ein loses Kabel im Transformator kann ähnliche Symptome verursachen.
- 03
Der Heizkessel schaltet sich während eines Heiz- oder Warmwasserzyklus von selbst ab.
Ursache: Ein plötzlicher Spannungsabfall im Sekundärkreis führt dazu, dass die Platine die Hilfsstromversorgung verliert und den Zyklus unterbricht.
Überprüfen Sie, ob die Anschlüsse des Transformators richtig eingesteckt und nicht oxidiert sind, bevor Sie ihn austauschen.
- 04
Es riecht verbrannt in der Nähe der Elektronikplatine.
Ursache: Ein Transformator im Kurzschluss kann überhitzen und die nahegelegenen Komponenten beeinträchtigen.
Trenne sofort die Stromversorgung des Heizkessels und überprüfe den Transformator sowie die Umgebung auf dunkle Flecken oder den Geruch von verbranntem Kunststoff.
Fehlercodes von Junkers, die eine Diagnose erfordern
| Code | Störung | Technische Überprüfungen |
|---|---|---|
| F7 | Der Kessel erkennt die Flamme nicht richtig. | Ein falsches Ionisationssignal kann auf einen Fehler im Transformator zurückzuführen sein. Wenn der Kessel nicht zündet oder sich ausschaltet, überprüfe den Zustand des Transformators, da dieser die Flammenüberwachung beeinträchtigen könnte. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt des Zündtrafos Junkers 8747201358
- Katalogreferenz
- 8747201358
- SKU intern Uniclima
- TJEZWC28
- Marke
- Junkers
- Teileart
- Transformatoren
- Einheiten auf Lager
- 7 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 4–5 Werktage (Deutschland)
- Rückgabe
- 14 Tage
Datenblatt: Stück und verfügbare Dokumentation
Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

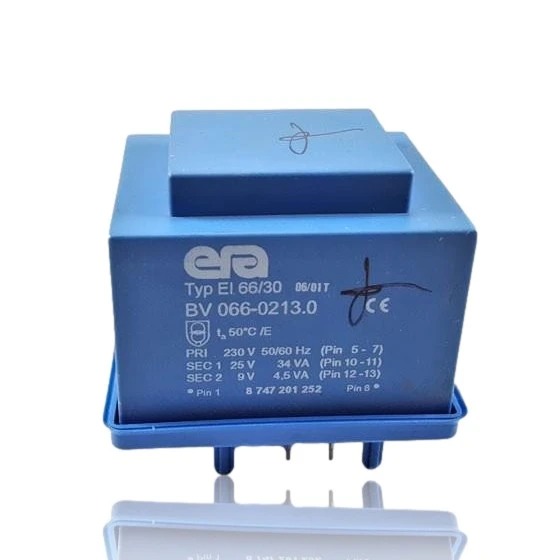

- Typ/Modell und Herstellercode
- Typ EI 66/30 / BV 066-0213.0
- Auf dem Teil eingravierte Referenz
- 8747201252
- Sekundär 2 (Pin 12-13)
- 9 V, 4,5 VA
- Hersteller
- ERA
Handbücher und technische Dokumentation
Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.
- Handbuch Junkers ZWC24/28-1MFA23 (PDF) Dokument © Junkers, als technische Referenz bereitgestellt.
Häufige Fragen zum Zündtransformator 8747201358
Welche Marke stellt den Transformator für die Junkers Euromaxx ZWC 28 her?
Welche Modelle sind mit dem Transformator ERA TJEZWC28 kompatibel?
Welche Sekundärwerte hat der Transformator des Euromaxx ZWC 28?
Welcher Fehlercode ist für diesen Transformator dokumentiert?
Ist der Transformator ERA TJEZWC28 mit anderen Modellen von Junkers Heizkesseln kompatibel?
