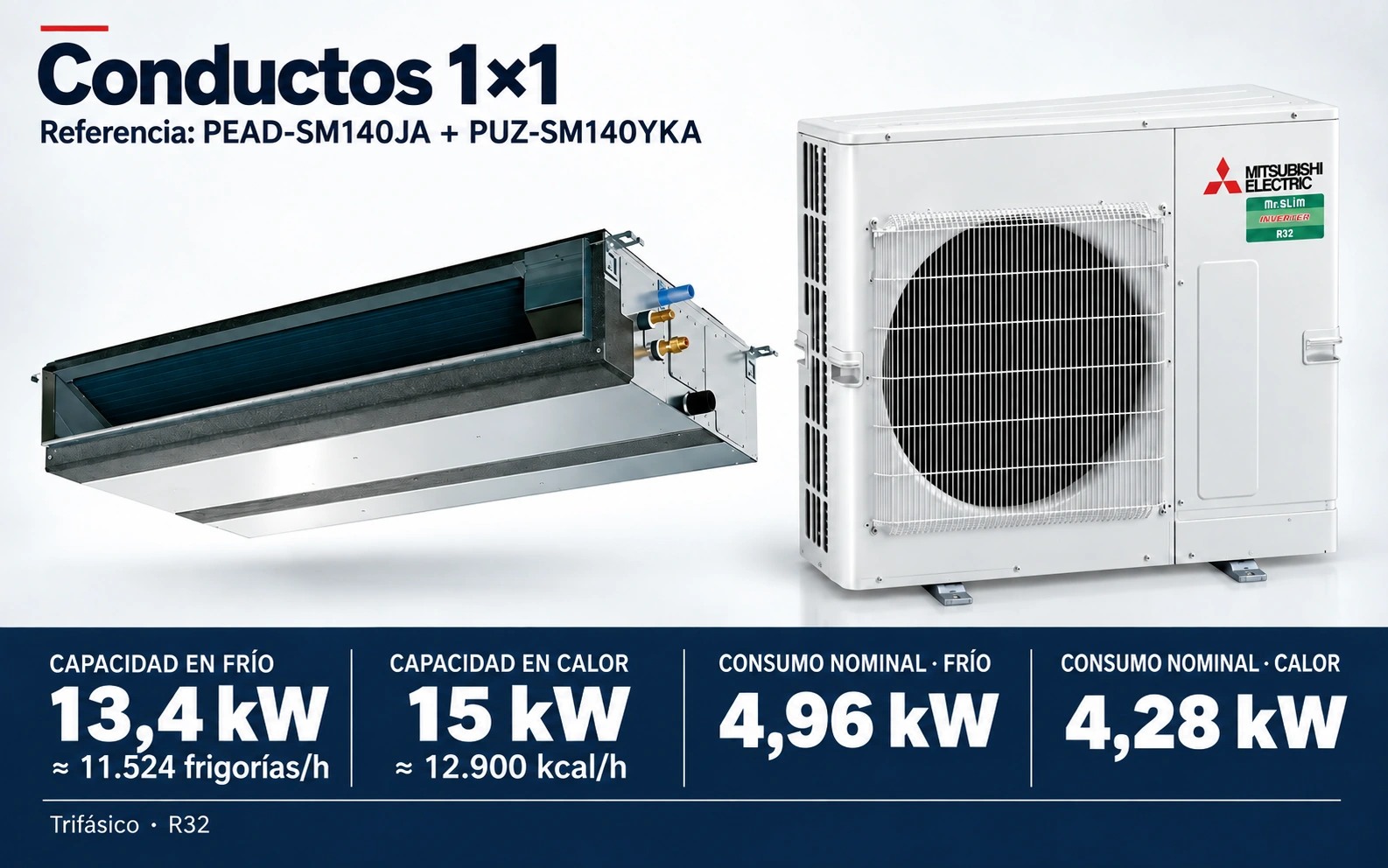

Representación ilustrativa Conductos 1×1: PEAD-SM140JA + PUZ-SM140YKA. Capacidad en frío: 13.4 kW, aproximadamente 11524 frigorías por hora. Capacidad en calor: 15 kW. Consumo eléctrico nominal: 4,96 kW en frío y 4,28 kW en calor. Alimentación: Trifásico. Render basado en fotografías de referencia; originales en la galería, no a escala.
NuovoMitsubishi ElectricClimatizzatore canalizzato

Climatizzatore canalizzato Mitsubishi Electric PEAD-SM140JA + PUZ-SM140YKA

Spedizione inclusa in Spagna peninsulare · consegna in 24–48 h. Installazione non inclusa.

IVA inclusaDisponibile · consegna in 24–48 h

Condizionatore d'aria canalizzato Mitsubishi Electric: PEAD-SM140JA + PUZ-SM140YKA. 1 × PEAD-SM140JA (unità interna); 1 × PUZ-SM140YKA (unità esterna); 1 × PAR-41 (telecomando). Installazione non inclusa. La PEAD-SM140JA con PUZ-SM140YKA è la coppia di canalizzazione trifase da 13,4 kW nominali in raffreddamento e 15,0 kW in riscaldamento. Il corpo interno misura 250 × 1.600 × 732 mm; lo spazio necessario per i condotti, il ritorno e la manutenzione deve essere verificato nel progetto. Efficienza stagionale: raffreddamento 210,1 %; riscaldamento 150,2 %. Il catalogo spagnolo di giugno 2025, PDF 186, li esprime in percentuale; non sono rapporti SEER/SCOP né si convertono in una classe energetica inventata. La tariffa del fornitore dichiara un telecomando PAR-41 incluso. La finitura e la denominazione estesa della variante non sono specificate in quella fonte. Le cifre pubblicate identificano le loro fonti; questa revisione documentale non verifica il numero di serie né il contenuto fisico dell'ordine.

Componenti e fornitura

Cosa include PEAD-SM140JA + PUZ-SM140YKA?

La composizione identifica ogni riferimento e quantità. Non sostituisce la tabella di compatibilità per altre combinazioni.

ModelloComponenteFornitura
PEAD-SM140JAUnità interna
Unità interna per condotti		1 incluso
PUZ-SM140YKAUnità esterna
Unità esterna di questa coppia 1×1, alimentazione trifase.		1 incluso
PAR-41Invio
Mando PAR-41 incluso. La tariffa del fornitore non specifica il suffisso o la finitura di questo riferimento.		1 incluso

Accessori aggiuntivi non specificati espressamente nell'ordine Lavori e materiali di installazione non preventivati espressamente

Le immagini mantengono l'ambito di riferimento o di famiglia indicato nella loro descrizione; non attestano disponibilità né il numero di serie che verrà fornito.

Guida

Cosa controllare prima di installare PEAD-SM140JA + PUZ-SM140YKA

La scelta dell'attrezzatura non sostituisce la revisione dell'installazione da parte di un professionista qualificato.

  1. Controlla i codici PEAD-SM140JA + PUZ-SM140YKA e la revisione delle loro etichette prima di sostituire le unità.
  2. Valuta la domanda termica, distribuzione, isolamento e posizione prima di selezionare l'aria condizionata canalizzata.
  3. Controlla le dimensioni, le tolleranze, l'alimentazione e i percorsi con la documentazione specifica e un installatore qualificato.
  4. Il preventivo deve separare attrezzature, materiali, montaggio e messa in servizio.
Dati tecnici

Scheda tecnica: PEAD-SM140JA + PUZ-SM140YKA

Marca
Mitsubishi Electric
Modello e composizione
PEAD-SM140JA + PUZ-SM140YKA
Fornitura
1 × PEAD-SM140JA (unità interna); 1 × PUZ-SM140YKA (unità esterna); 1 × PAR-41 (comando)
Installazione
Non inclusa
Disponibilità e trasporto
Nuovo equipaggiamento disponibile. IVA e spedizione inclusi per la Spagna peninsulare · consegna in 24–48 h. Installazione non inclusa. Non si spedisce a isole, Ceuta, Melilla né all'estero.

Prestazioni e dimensioni del modello

Capacità, consumo, efficienza, rumore e dimensioni di questa coppia. Le condizioni di prova e il clima fanno parte di ogni valore.

Potenza nominale a freddo
13,4 kW
Coppia e prestazioni nominali documentate · Fonte: Mitsubishi Electric España · Specifiche tecniche Condotti PEAD, edizione non indicata, copia consultata il 7 settembre 2026, PDF 1.
Potenza nominale in calore
15,0 kW
Coppia e prestazioni nominali documentate · Fonte: Mitsubishi Electric España · Specifiche tecniche Condotti PEAD, edizione non indicata, copia consultata il 7 settembre 2026, PDF 1.
Alimentazione / fase
Trifase
Coppia e prestazioni nominali documentate · Fonte: Mitsubishi Electric España · Specifiche tecniche Condotti PEAD, edizione non indicata, copia consultata il 7 settembre 2026, PDF 1.
Refrigerante
R32
Coppia e prestazioni nominali documentate · Fonte: Mitsubishi Electric España · Specifiche tecniche Condotti PEAD, edizione non indicata, copia consultata il 7 settembre 2026, PDF 1.
Consumo annuale normalizzato a freddo
996 kWh/anno
Rendimento stagionale di questa coppia · Fonte: Mitsubishi Electric Italia · Catalogo generale, edizione giugno 2025, PDF 186. Dato di prova normalizzato della coppia; non prevede la bolletta né il consumo reale dell'abitazione.
Consumo annuale normalizzato in calore · clima medio
3.612 kWh/anno
Rendimento stagionale di questa coppia · Fonte: Mitsubishi Electric Italia · Catalogo generale, edizione giugno 2025, PDF 186. Dato di prova normalizzato della coppia; non prevede la bolletta né il consumo reale dell'abitazione.
Efficienza stagionale pubblicata in percentuale
Efficienza stagionale: freddo 210,1 %; caldo 150,2 %.
Rendimento stagionale di questa coppia · Fonte: Mitsubishi Electric Italia · Catalogo generale, edizione giugno 2025, PDF 186. La tabella di questa edizione pubblica percentuali: vengono mantenute come percentuali, senza convertirle in quozienti SEER/SCOP.
Unità interna · alto × largo × profondo
250 × 1.600 × 732 mm
Corpi delle unità, acustica e connettività · Fonte: Mitsubishi Electric España · Specifiche tecniche Condotti PEAD, edizione non indicata, copia consultata il 7 settembre 2026, PDF 1. Misure del corpo, nessuna riserva di montaggio; controllare sporgenze, giochi e accessori nel piano.
Peso dell'unità interna
44 kg
Corpi delle unità, acustica e connettività · Fonte: Mitsubishi Electric España · Specifiche tecniche Condotti PEAD, edizione non indicata, copia consultata il 7 settembre 2026, PDF 1.
Pressione sonora interna a freddo
34 / 38 / 43 dB(A)
Corpi delle unità, acustica e connettività · Fonte: Mitsubishi Electric España · Specifiche tecniche Condotti PEAD, edizione non indicata, copia consultata il 7 settembre 2026, PDF 1. Valori per velocità del ventilatore; pressione sonora, non potenza sonora.
Unità esterna · alto × largo × profondo
981 × 1.050 × 330 mm
Corpi delle unità, acustica e connettività · Fonte: Mitsubishi Electric España · Specifiche tecniche Condotti PEAD, edizione non indicata, copia consultata il 7 settembre 2026, PDF 1. Misure del corpo, nessuna riserva di montaggio; controllare sporgenze, giochi e accessori nel piano.
Peso dell'unità esterna
85 kg
Corpi delle unità, acustica e connettività · Fonte: Mitsubishi Electric España · Specifiche tecniche Condotti PEAD, edizione non indicata, copia consultata il 7 settembre 2026, PDF 1.
Pressione sonora esterna a freddo
55 dB(A) a freddo
Corpi delle unità, acustica e connettività · Fonte: Mitsubishi Electric España · Specifiche tecniche Condotti PEAD, edizione non indicata, copia consultata il 7 settembre 2026, PDF 1. Valore nominale in refrigerazione; non si estende al riscaldamento.
Potenza elettrica nominale a freddo
4,96 kW
Potenza elettrica e funzionamento a carichi diversi · Elettricità assorbita in condizioni nominali di prova; non è un consumo costante né un dato in kWh/anno.
Potenza elettrica nominale in calore
4,28 kW
Potenza elettrica e funzionamento a carichi diversi · Elettricità assorbita in condizioni nominali; non deve essere confusa con la potenza termica fornita.
EER / COP nominale
2,7 / 3,5
Potenza elettrica e funzionamento a carichi diversi · Rapporti di rendimento alle condizioni nominali; non sono SEER/SCOP né garantiscono quel rendimento a qualsiasi temperatura.
Rango di capacità a freddo
6,1 a 14,1 kW
Potenza elettrica e funzionamento a carichi diversi · Capacità minima e massima pubblicate per questa coppia esatta. Non rappresenta il suo consumo elettrico.
Intervallo di capacità termica
4,2 a 15,8 kW
Potenza elettrica e funzionamento a carichi diversi · Capacità minima e massima del catalogo; non è una superficie coperta né una potenza costante in qualsiasi condizione esterna.
Carico di progetto in calore a -10 °C (Pdesign)
9,4 kW
Potenza elettrica e funzionamento a carichi diversi · Carico di progetto del riscaldamento alla temperatura di riferimento indicata. È un dato diverso dalla capacità nominale in calore.
Portata d'aria dell'unità interna
32 / 39 / 46 m³/min
Caudal d'aria e pressione disponibile · Valori per velocità bassa, media e alta, nell'ordine B/M/A della tabella del produttore.
Pressione statica selezionabile
35 / 50 / 70 / 100 / 150 Pa
Portata d'aria e pressione disponibile · Le impostazioni pubblicate da Mitsubishi non garantiscono la stessa portata con qualsiasi lunghezza o perdita di carico dei condotti.
Caudal d'aria dell'unità esterna
86 m³/min
Portata d'aria e pressione disponibile · Dato dell'unità esterna, non portata di ventilazione o rinnovo del locale.
Tensione di alimentazione
400 V
Connessioni elettriche e frigorifere · Questa coppia è trifase. Controllare l'alimentazione reale prima del montaggio.
Intensità massima del insieme
14,3 A
Connessioni elettriche e frigorifere · Valore della riga Tensione/Fasi - Intensità Massima. Non è il calibro del magnetotermico: linea e protezioni devono essere dimensionate per l'installazione.
Diametri di tubazione · liquido / gas
9,52 / 15,88 mm
Connessioni elettriche e frigorifere · Ordine liquido/gas del catalogo. Verificare materiali, isolamento, connessioni e revisione esatta nel manuale di installazione.
Dislivello massimo della tubazione
30 m
Connessioni elettriche e frigorifere · Limite verticale pubblicato per la coppia; controllare inoltre il tracciato e le restrizioni del manuale.
Lunghezza totale massima della tubazione
40 m
Connessioni elettriche e frigorifere · Percorso reale della tubazione, non distanza in linea retta. Non sono metri inclusi nell'acquisto né una conferma che la pre-carica copra tutto il percorso.
Precarga di refrigerante di fabbrica
3,6 kg di R32
Connessioni elettriche e frigorifere · Quantità di fabbrica pubblicata da Mitsubishi. Il carico aggiuntivo dipende dal percorso e dal manuale dell'unità esterna; non viene calcolato qui per supposizione.
Intervallo esterno di funzionamento a freddo
-15 a 46 °C
Montaggio e limiti di funzionamento · Per il raffreddamento con ambiente esterno inferiore a -5 °C, il catalogo richiede una guida opzionale di protezione contro il vento. L'intervallo non garantisce la potenza nominale in tutti i suoi punti.
Rango esterno di funzionamento in caldo
-15 a 21 °C
Montaggio e limiti di funzionamento · Le temperature esterne di funzionamento pubblicate non equivalgono a una garanzia di capacità nominale su tutto l'intervallo.
Lunghezza della tubazione del collaudo nominale
5 m
Montaggio e limiti di funzionamento · Lunghezza utilizzata dal produttore per calcolare la capacità in condizioni nominali; non è tubazione fornita con il gruppo.
Numero massimo di curve
15
Montaggio e limiti di funzionamento · Limite indicato nelle note del catalogo. Deve essere controllato insieme alla lunghezza, al dislivello e al manuale di montaggio.
Limite di deumidificazione
Non funziona al di sotto di 13 °C nella stanza.
Montaggio e limiti di funzionamento · Condizione espressamente indicata da Mitsubishi nelle note di questa serie; non confonderla con l'intervallo esterno di funzionamento.
Pompa di drenaggio
Incorporata
Montaggio e limiti di funzionamento · Prestazione indicata nella pagina di questa serie. Il tubo di scarico, la sua esecuzione e l'altezza ammissibile vengono controllati durante l'installazione.
Controllo della condensazione
Incorporato
Montaggio e limiti di funzionamento · Il catalogo indica che è incorporato nelle unità. Non sostituisce la protezione dal vento richiesta per determinati usi a freddo.
Indicazione aggiuntiva di fondo esterno
(+40) mm secondo il catalogo
Montaggio e limiti di funzionamento · La tabella mostra la dimensione completa come 981 × 1.050 × 330 (+40) mm. Completa le misure del corpo già pubblicate; non si tratta di un gioco di manutenzione né è attribuibile a un pezzo specifico senza piano.
Telecomando incluso
Mando PAR-41 incluso. La tariffa del fornitore non specifica il suffisso o la finitura di questo riferimento.
Comando e connettività
Wi-Fi
Non è annunciato il Wi-Fi incluso in questa offerta. Il controllo tramite mobile richiede un accessorio compatibile; il suo riferimento deve essere verificato per l'apparecchiatura specifica.
Comando e connettività
Prima di acquistare
  • Si conserva l'unità, la condizione e la fonte di ogni valore del catalogo di origine. Le edizioni e le revisioni indicate delimitano il loro ambito; non si completano le cifre assenti per analogia. Le condizioni commerciali di Uniclima vengono validate separatamente.
Documentazione

Manuali e documentazione tecnica

Fonti ufficiali del produttore. Confronta il modello e la revisione delle etichette di entrambe le unità.

Domande frequenti

Domande frequenti: PEAD-SM140JA + PUZ-SM140YKA

Cosa include PEAD-SM140JA + PUZ-SM140YKA?
1 × PEAD-SM140JA (unità interna); 1 × PUZ-SM140YKA (unità esterna); 1 × PAR-41 (comando). La composizione precedente identifica le unità e i controlli di questa offerta. L'installazione è da contrattare a parte.
Quali misure devo controllare prima di prenotare l'attrezzatura?
Unità interna · altezza × larghezza × profondità: 250 × 1.600 × 732 mm. Unità esterna · altezza × larghezza × profondità: 981 × 1.050 × 330 mm. Sono misure dei componenti indicati, non il vano minimo di installazione. Riserva anche le tolleranze, le connessioni e l'accesso per la manutenzione richiesti dal manuale.
Quanta elettricità necessita e come si distingue dalla potenza di freddo?
Potenza elettrica nominale a freddo: 4,96 kW. Potenza elettrica nominale a caldo: 4,28 kW. La potenza termica descrive il freddo o il caldo fornito; la potenza elettrica è l'entrata dell'apparecchio. I valori nominali non rappresentano un consumo costante né una previsione di fattura.
Il Wi-Fi è incluso o è necessario aggiungere un accessorio?
Non è annunciato il Wi-Fi incluso in questa offerta. Il controllo tramite mobile richiede un accessorio compatibile; il suo riferimento deve essere verificato per l'apparecchiatura specifica.
Quale comando riceve l'apparecchio?
Mando PAR-41 incluso. La tariffa del fornitore non specifica il suffisso o la finitura di questo riferimento.
I decibel del foglio sono il rumore che sentirò in casa?
Pressione sonora interna a freddo: 34 / 38 / 43 dB(A). Pressione sonora esterna a freddo: 55 dB(A) a freddo. Mantieni la velocità e la modalità indicate durante il confronto. Pressione e potenza sonora sono grandezze distinte; il rumore percepito dipende anche dall'ambiente e dall'installazione.
Cosa devo controllare se voglio sfruttare i miei condotti?
Per installare PEAD-SM140JA + PUZ-SM140YKA, il tecnico deve controllare il flusso e lo stato della rete, le griglie di ritorno, lo scarico e l'accesso per la manutenzione. Il fatto che la macchina entri non garantisce che i condotti distribuiscano bene i suoi 13,4 kW di freddo. Il prezzo non include l'adattamento di quella rete.
Raffredda di più il PEAD140 trifase rispetto a quello monofase?
Non secondo le capacità nominali di queste coppie: entrambe offrono 13,4 kW in freddo e 15,0 kW in caldo. YKA viene scelta per la sua alimentazione trifase; VKA corrisponde alla variante monofase.
C'è spazio per un PEAD125?
Non deve essere dato per scontato: il PEAD140 ha una larghezza interna di 1.600 mm rispetto ai 1.400 mm del PEAD125. Controlla il vano, gli accessi e la rete prima di sostituire un apparecchio; avere più potenza non garantisce un montaggio diretto.
Posso controllare ogni stanza solo con il telecomando incluso?
Il telecomando incluso controlla l'insieme. Per regolare le stanze separatamente è necessaria una soluzione di zonificazione compatibile, con i suoi elementi di controllo e distribuzione; questi componenti non fanno parte di questa coppia PEAD + PUZ.
Perché la larghezza dell'interno è importante quando si sostituisce l'apparecchiatura?
I 1.600 mm del corpo PEAD140 non includono lo spazio per lavorare sulle connessioni e mantenere l'unità. Se l'accesso è stretto o la rete precedente ha un'altra disposizione, la sostituzione potrebbe richiedere adattamenti anche se entrambi gli apparecchi sono a condotti.
