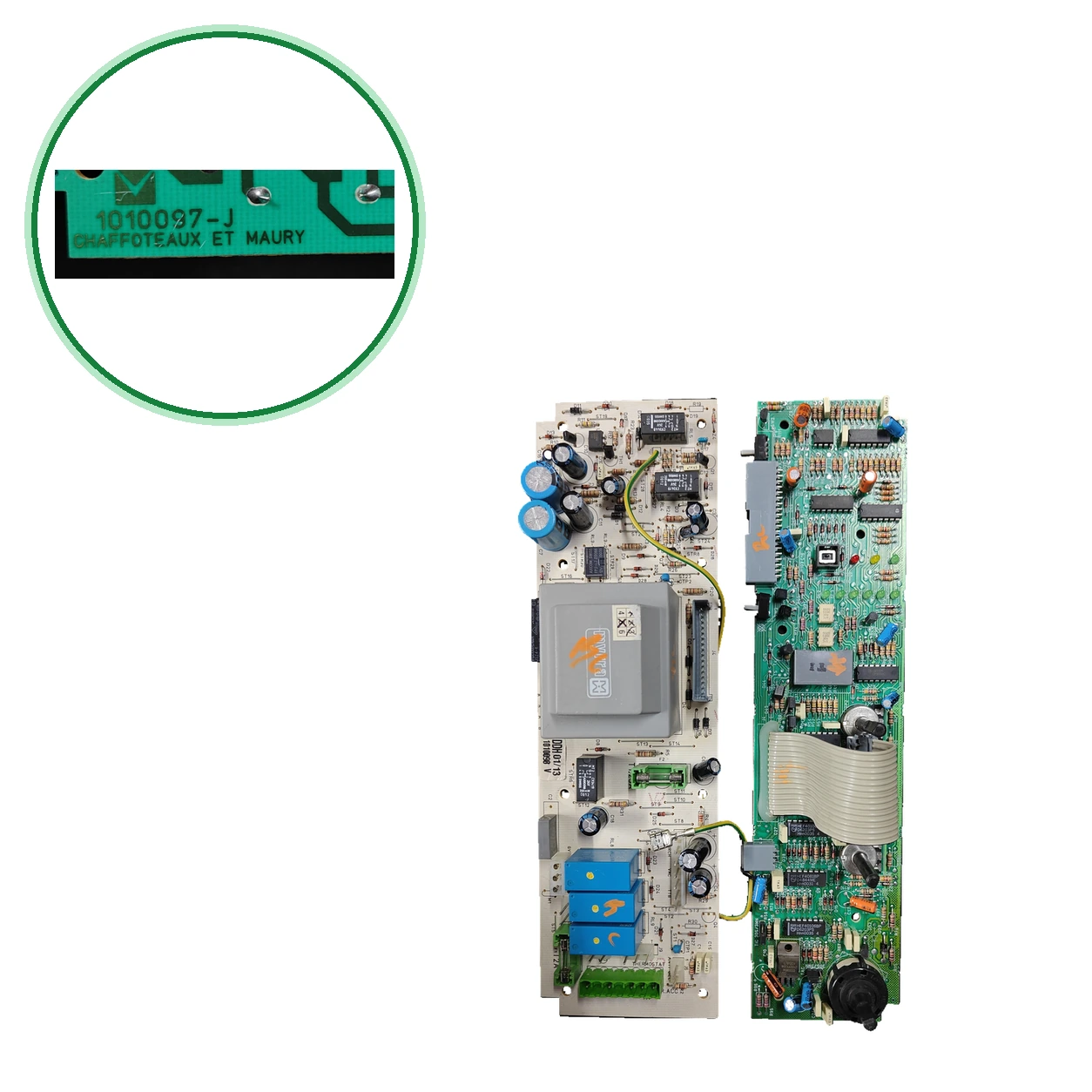

Scheda elettronica Chaffoteaux Et Maury 1010097-J per MC FF e MC CF E
Placa electrónica de caldera con fusibles F1 y F2 y transformador con primario de 230 V. La relación del código C.I.1010097 con la placa de potencia de Nectra Top 2.28 FF está pendiente de confirmar. La falta simultánea de ACS y calefacción requiere diagnóstico antes de sustituirla.
- Tipo di pezzo
- Chaffoteaux e Maury
- Stato
- Ricondizionato
- SKU interno
- PLC382
- Garanzia
- 1 anno
IVA inclusa Disponibile · 1 pz
Caldaie Chaffoteaux et Maury compatibili
Chaffoteaux et Maury. Due compatibilità verificate: Chaffoteaux MC FF e Chaffoteaux MC CF E.
Compatibilità verificata
| Modello di caldaia | Famiglia | Verifica |
|---|---|---|
| Chaffoteaux MC FF | Chaffoteaux e Maury | Contrastata |
| Chaffoteaux MC CF E | Chaffoteaux e Maury | Contrastata |
Non vedi il tuo modello o hai dei dubbi? Il riferimento serigrafato comanda. Come verificarlo · Inviaci una foto su WhatsApp
Come verificare se è il pezzo della tua caldaia
Il riferimento del ricambio, il modello e la revisione dell'apparecchiatura devono essere confrontati con la documentazione del produttore.
- Cerca il codice 1010097-J sul retro della piastra bianca.
- Per confermare: Fai attenzione alla lettera finale: questa è la J. italiana offre anche una 1010097-H e non dice che siano uguali.
- Confronta i fusibili serigrafati: F1 2 A e F2 T 1,25 A. Una delle nostre unità ha inoltre un portafusibile T 2 A sulla scheda bianca.
- 61015645, 61010592 e 60000571 sono altri codici di Chaffoteaux che compaiono nei ricambi e: nessuna pagina che abbiamo aperto li collega al 1010097-J. Confronta l'etichetta prima di decidere.
- Se coincidono, chiamaci al 911 17 77 77 con il modello della tua caldaia. Hai domande? Inviaci tramite Contatto una foto dell'etichetta del tuo ricambio e della targa caratteristiche della caldaia.
Sintomi che richiedono diagnosi nel Chaffoteaux et Maury
Sintomi e guasti frequenti
- 01
Senza acqua calda né riscaldamento, estrattore in funzione continua senza errore e senza tensione nei morsetti del circolatore (caso di un forum su una Nectra Top 2.28 FF).
Causa: L'utente ha sospettato della scheda di potenza e ha sostituito i relè RL7, RL8 e RL9 senza successo. Misura prima la tensione nel circolatore e controlla la sua connessione.
Questi sintomi possono avere più di una causa. Se la tua caldaia mostra un codice di errore, inviaci un messaggio su WhatsApp insieme a una foto della serigrafia e ti diremo se il pezzo è questo.
Chaffoteaux et Maury
- SKU interno Uniclima
- PLC382
- Marca
- Chaffoteaux e Maury
- Tipo di pezzo
- Chaffoteaux e Maury
- Unità disponibili
- 1 pz
- Stato
- Ricondizionato
- Garanzia
- 1 anno
- Spedizione
- 4–5 giorni lavorativi (Italia)
- Reso
- 14 giorni
Dati del ricambio e documentazione disponibile
Contrasta i codici di etichetta, PCB e revisione con il ricambio installato; non sono necessariamente codici equivalenti.
- Serigrafia accanto al fusibile F1
- 2A
- Serigrafia accanto al fusibile F2
- T1.25A
- Serigrafia accanto a un altro portafusibile della scheda bianca
- T2A
- Circuiti integrati visibili
- HEF40106BP
- Marcature di fabbricazione su placca bianca
- DRU 01/13; 1010098 Y
- Codice inverso della scheda bianca
- 1010097-J
- Codice sull'etichetta della borsa
- 1010097-J
- Inventario — Applicazione indicata per l'inventario
- MC FF
- Identificazione — Codice sul retro della piastra bianca
- 1010097-J
- Identificazione — Codice sull'etichetta della busta
- 1010097-J
- Dati di inventario — Serigrafia accanto al fusibile F1
- 2A
- Dati di inventario — Serigrafia accanto al fusibile F2
- T1.25A
- Dati di inventario — Serigrafia accanto a un altro portafusibile della scheda bianca
- T2A
- Dati di inventario — Circuiti integrati visibili
- HEF40106BP
- Dati di inventario — Marcature di fabbricazione su placca bianca
- DRU 01/13; 1010098 Y
- Dati di inventario — Codice inverso della piastra bianca
- 1010097-J
- Dati di inventario — Codice sull'etichetta della busta
- 1010097-J
- Dati di inventario — Applicazione indicata in inventario
- MC FF
- Applicazioni in attesa di verifica
- MC FF — compatibilità annotata; in attesa di conferma per variante. Applicazione registrata: «CALYDRA 28 FF» per l'offerta collegata. Applicazione commerciale del venditore, in attesa di confronto per pezzo e variante prima del montaggio; non conferma da sola la compatibilità di questa unità.
Prima di acquistare
- In quel thread non si è arrivati a una soluzione: cambiare i relè della scheda non ha risolto il guasto. Non dare per danneggiata la scheda senza misurare prima la tensione e controllare i connettori.
- Non compatibili o esclusi: Chaffoteaux Nectra Top 2.28 FF — della famiglia Nectra Top e italiane, monta la scheda di potenza 61015645. Un forum cita C.I.1010097 senza lettera finale; non lo consideriamo equivalente della -J.
- Non confondere: 1010097-H — Piastra con lo stesso numero e un'altra lettera finale, che l'italiana ripara e vende — Questa non la considera equivalente alla -J: confronta la lettera finale.
- Non confondere: 61015645 — Scheda di potenza Chaffoteaux (posizione 0615) che un ricambio della famiglia Nectra/MC e italiane danno per la MC FF B e la Nectra. Nel ricambio figura anche la 61010100 — Altro codice: quelle pagine non citano 1010097. Non lo consideriamo equivalente della -J.
- Non confondere: 61010592 — Modulo elettronico Chaffoteaux che francese per Calydra 23 CF e MC CFE, e un altro per Calydra, Elexia, Hyxia e Nectra — Altro codice: nessuno lo unisce a 1010097. Per la MC CF E, Conferma registrata: la 1010097-J
- Non confondere: 60000571 — Circuito stampato principale che una lista di ricambi fornisce per la MC 2 24 FF N BE — Un altro ricambio: quella lista non cita 1010097
- Per confermare: l'italiana di riparazione offre la 1010097-H (un'altra lettera finale) e un forum cita «C.I.1010097» senza lettera: non li consideriamo equivalenti alla -J.
- Sin confermare: 1010097-J. Un thread del forum cita C.I.1010097 senza lettera finale in una Nectra Top 2.28 FF; non viene considerato equivalente. Parti di ricambio e citano altri codici (61015645, 61010592, 60000571, 1010097-H).
Domande frequenti: chaffoteaux et maury
Dove si trova il codice 1010097-J sulla scheda?
Sul retro della piastra bianca e, in una delle nostre unità, anche sull'etichetta della borsa. Quella piastra riporta inoltre i marchi di fabbricazione DRU 01/13 e 1010098 Y: non sono il codice del ricambio.
È compatibile con la mia Chaffoteaux MC FF o MC CF E?
Sì. Conferma registrata: la 1010097-J per la Chaffoteaux MC FF e per la Chaffoteaux MC CF E. Tuttavia, confronta il codice sul retro della tua scheda con 1010097-J, inclusa l'ultima lettera.
Vale per una Nectra Top 2.28 FF?
Non possiamo garantirlo. Il ricambio della famiglia Nectra Top e italiane prevede per quella caldaia la scheda di potenza 61015645 e non cita 1010097. Un utente del forum cita «C.I.1010097» in una Nectra Top 2.28 FF, senza lettera finale; Non confermato: la 1010097-J con quella caldaia. Confronta il codice della tua scheda con 1010097-J o inviaci tramite Contatto una foto della scheda e dell'etichetta della caldaia. Puoi anche chiamare il 911 17 77 77.
È la stessa cosa la 1010097-J che la 1010097-H?
Non lo sappiamo. L'italiana di riparazione offre la scheda 1010097-H e non cita la -J né dice che siano intercambiabili. Se la tua scheda termina in H, contattaci prima di richiedere questa: la nostra è la J.
È la stessa scheda della 61015645, della 61010592 o della 60000571?
Non lo sappiamo: sono codici distinti e nessuna pagina che abbiamo aperto unisce 61015645, 61010592 né 60000571 con 1010097. Un ricambio della famiglia Nectra/MC (ed. 2005) elenca la MC FF, come scheda di potenza, la 61010100 e la 61015645. Il 61010592 è fornito dalla Francia per Calydra 23 CF e MC CFE; non lo consideriamo equivalente. Il 60000571 è il circuito principale della MC 2 24 FF N BE. Per la MC FF e la MC CF E, Conferma registrata: la 1010097-J.
Cosa significano HEF40106BP, B59890, Typ EI 60/21 e BV 060-0315.0?
Non sono il codice della scheda, ma marchi dei suoi componenti nelle nostre unità. HEF40106BP è un circuito integrato visibile sulla scheda. B59890 è il PTC esterno del trasformatore. Typ EI 60/21 e BV 060-0315.0 identificano quel trasformatore: primario 230 V · 50/60 Hz e secondari 22,5 V · 18 VA e 24 V · 0,24 VA.
Chi deve montarla e cosa devo controllare prima?
Un tecnico qualificato, perché la scheda lavora con 230 V. Prima di montarla, confronta i fusibili (F1 2 A e F2 T 1,25 A), se la tua scheda ha selettore TIC, la sua posizione (legenda 30 s / 3 min). Una nota della famiglia MC 2 FF (file Chaffoteaux-MC-2-FF.pdf; non confermata come la MC FF) descrive un'impostazione P3 di riscaldamento da 30 s a 3 min, impostata a 3 min in quella nota; non dice che sia lo stesso comando del TIC.
Scheda elettronica Chaffoteaux Et Maury 1010097-J per MC FF e MC CF E
