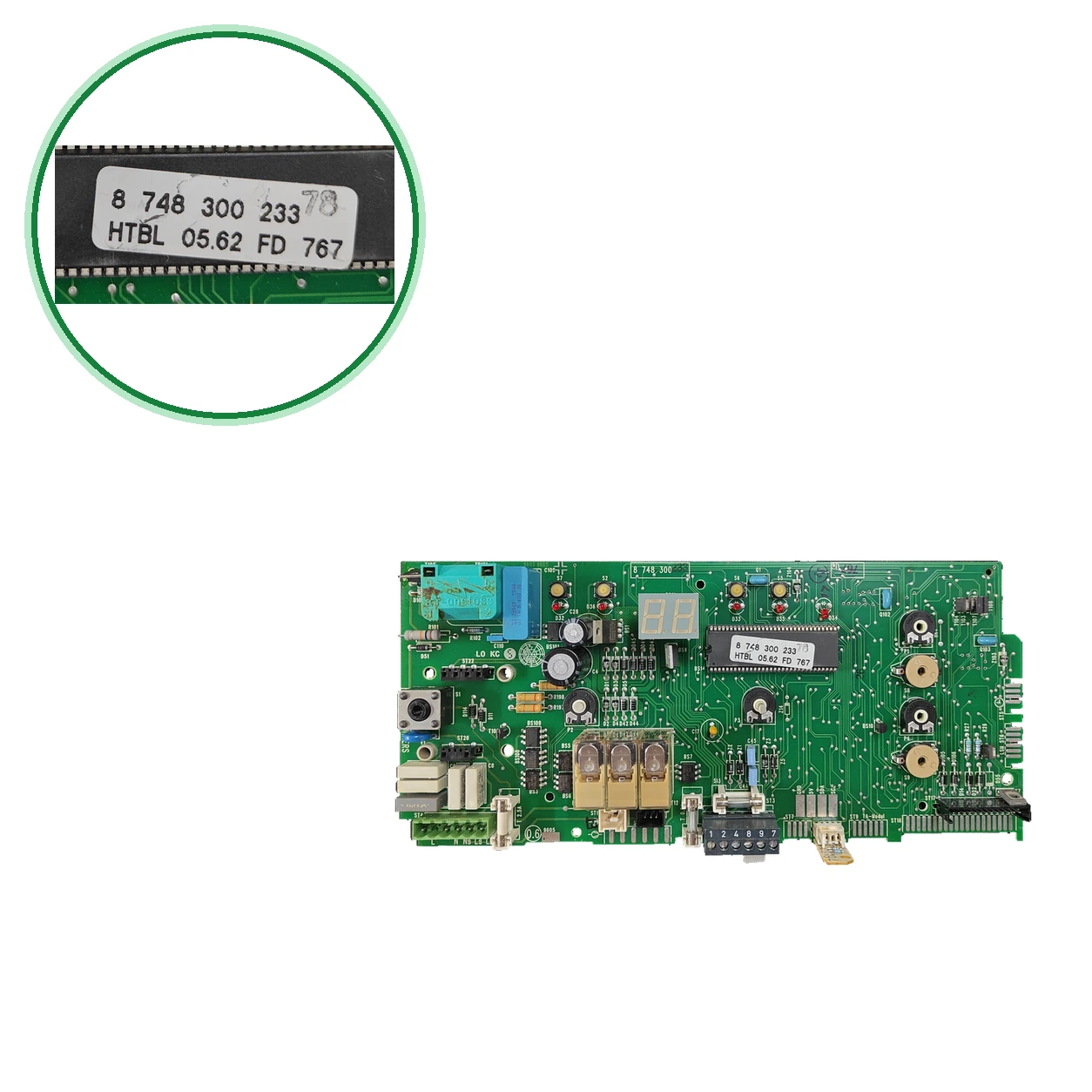

Scheda elettronica Junkers/Bosch 8 748 300 233 · PCB 8 748 301 107 per ZWE 24.3 EuroStar
Applicazione alla variante esatta in attesa di conferma. Circuito stampato Bosch/Junkers del comando elettronico della caldaia. Il riferimento successivo 8 748 300 267 0 corrisponde al gruppo di comando della serie Eurostar -3. Prima di sostituire la scheda, controlla alimentazione, cablaggio, sensori e corrispondenza tra i riferimenti.
- Tipo di pezzo
- Junkers
- Stato
- Ricondizionato
- Riferimento di catalogo
- 8748300233
- Garanzia
- 1 anno
Caldaie Junkers compatibili con il codice 8748300233
Junkers con riferimento 8748300233. 0 compatibilità verificate. Ci sono altri 2 modelli che stiamo ancora verificando.
Modelli in attesa di verifica
Questi modelli sono associati a questo riferimento, ma non abbiamo ancora finito di verificarli, quindi non li consideriamo compatibiliSe la tua caldaia è una di queste, inviaci una foto del pezzo che intendi sostituire e lo verifichiamo prima che tu acquisti.
| Junkers ZE 24-3 MFAD 23 S2800 | Junkers | Non confermato |
|---|---|---|
| Junkers ZWE 24.3 / EuroStar | Junkers | Non confermato |
Non vedi il tuo modello o hai dei dubbi? Il riferimento serigrafato comanda. Come verificarlo · Inviaci una foto su WhatsApp
Come verificare se il codice 8748300233 è il ricambio della tua caldaia
Il riferimento del ricambio, il modello e la revisione dell'apparecchiatura devono essere confrontati con la documentazione del produttore.
- Cerca l'etichetta del circuito integrato: deve riportare 8 748 300 233 (nella busta, 8748300233). Il circuito integrato è contrassegnato HTBL05.62 e FD767.
- Dai la volta: sul retro è serigrafato 8 748 301 107. Sulla piastra si legge «8 748 300» stampato e il suffisso «233» aggiunto.
- Non confonderla con la 8 748 300 267: Bosch la considera successore della 233 e i ricambi ufficiali della serie portano la 267. È un altro codice.
- Guarda la scheda delle caratteristiche della tua caldaia: deve essere una Junkers ZWE 24.3 / EuroStar.
- coincidono, chiamaci al 911 17 77 77 con il modello della tua caldaia.
Sintomi che richiedono diagnosi nei Junkers 8748300233
Sintomi e guasti frequenti
- 01
La caldaia non si accende e mostra EA.
Causa: Mancanza di gas, aria nella linea o un elettrodo di ionizzazione che non rileva la fiamma.
Controllare la valvola del gas e premere il pulsante di reset una volta. Se appare di nuovo, farla controllare da un tecnico.
- 02
La caldaia mostra E0 o F0 sul display.
Causa: Fallo interno dell'elettronica, quasi sempre sulla scheda; a volte sono connessioni o cavi di accensione difettosi.
Controllare le connessioni elettriche e il cavo di accensione. Se il codice persiste, farlo controllare da un tecnico: potrebbe essere necessario sostituire la scheda.
- 03
Appare E0 sul display della caldaia.
Causa: Guasto interno nel circuito stampato (scheda elettronica).
Che lo controlli un tecnico. Il manuale indica di sostituire la scheda elettronica.
- 04
Appare b1 sul display della caldaia.
Causa: La scheda non riconosce la presa codificatrice.
Che lo controlli un tecnico: verificare la presa del codificatore.
- 05
Appare EA sul display e il tasto di reset lampeggia.
Causa: Non c'è corrente di ionizzazione: la fiamma non viene rilevata.
Che lo controlli un tecnico.
Codici di errore Junkers che richiedono diagnosi
| Codice | Guasto | Verifiche tecniche |
|---|---|---|
| E9 | Termostato di sovratemperatura (limitatore di sicurezza) attivato. | Controllare che la pressione dell'impianto sia superiore a 0,5 bar e che la pompa non sia bloccata. Se si ripete, farlo controllare da un tecnico. |
| d3 | Manca il ponte 161 sulla scheda: connettore di sicurezza esterno mal inserito o senza ponte. | Controlla che il connettore sia ben inserito e che ci sia il ponte secondo lo schema elettrico. Se è tutto a posto, segnala alla scheda; che lo verifichi un tecnico. |
| E2 | Sonda NTC di mandata (riscaldamento) difettosa. | Controllare la sonda di mandata e il suo cavo di collegamento. Se la sonda è a posto, controllare la scheda; farla esaminare da un tecnico. |
| EA | Non si rileva fiamma di accensione. | Controllare che ci sia gas e premere reset una volta. Se si ripete, controllare l'elettrodo di ionizzazione o la scheda; farlo controllare da un tecnico. |
| E0 | Guasto interno nel circuito stampato (scheda elettronica). | Controllare le connessioni elettriche e il cavo di accensione. Se il codice persiste, la scheda deve essere sostituita; farla controllare da un tecnico. |
| F0 | Errore interno dell'elettronica (guasto interno della scheda o delle sue connessioni). | Controllare le connessioni elettriche e il cavo di accensione. Se il codice persiste, la scheda elettronica è solitamente il componente da sostituire; farlo controllare da un tecnico. |
| b1 | La presa codificatrice non viene riconosciuta dalla scheda. | Che lo controlli un tecnico: verificare che la presa del codificatore sia ben collegata e in buone condizioni. |
Questi sintomi possono avere più di una causa. Se la tua caldaia mostra un codice di errore, inviaci un messaggio su WhatsApp insieme a una foto della serigrafia e ti diremo se il pezzo è questo.
Scheda tecnica: Junkers 8748300233
- Riferimento di catalogo
- 8748300233
- SKU interno Uniclima
- PLC267
- Marca
- Junkers
- Tipo di pezzo
- Junkers
- Unità disponibili
- 1 pz
- Stato
- Ricondizionato
- Garanzia
- 1 anno
- Spedizione
- 4–5 giorni lavorativi (Italia)
- Reso
- 14 giorni
Dati del ricambio e documentazione disponibile
Contrasta i codici di etichetta, PCB e revisione con il ricambio installato; non sono necessariamente codici equivalenti.
- Display fotografato
- 2 cifre
- Fusibile serigrafato
- T2.5A
- Marcatura del circuito integrato
- HTBL05.62; FD767
- Etichetta del circuito integrato
- 8 748 300 233
- Codice in borsa
- 8748300233
- Componente grigio
- 1µF K 275V~
- Serigrafia PCB stampata
- 8 748 300
- Suffisso manoscritto/stampato su PCB
- 233
- Aggiunto a matita separato sull'etichetta del CI
- 78
- Codice serigrafato sul retro del PCB
- 8 748 301 107
- Numero sotto codice a barre sul retro
- 258970005442
- Marcatura visibile su PCB
- 9605
- Catalogo ufficiale Bosch · pezzo successore 8 748 300 267 0 (circuito stampato) — Predecessore
- 8748300233 · Catalogo Bosch
- Catalogo ufficiale Bosch · pezzo successore 8 748 300 267 0 (circuito stampato) — Utilizzo
- ZWE 24-3A../K.., ZWE 28-3A.. · Z.E 24-3 MFK/MFA.. · Catalogo Bosch
- Catalogo ufficiale Bosch · ricambio successore 8 748 300 267 0 (circuito stampato) — Disponibilità del successore
- Non disponibile · Catalogo Bosch
- Identificazione — Etichetta del circuito integrato
- 8 748 300 233
- Identificazione — Marcatura del circuito integrato
- HTBL05.62; FD767
- Identificazione — Serigrafia PCB stampata
- 8 748 300
- Identificazione — Suffisso manoscritto/sovraimposto su PCB
- 233
- Identificazione — Codice serigrafato sul retro della PCB
- 8 748 301 107
- Identificazione — Codice in busta
- 8748300233
- Identificazione — Numero sotto codice a barre sul retro
- 258970005442
- Identificazione — Marcatura visibile su PCB
- 9605
- Display fotografato
- 2 cifre
- Scheda tecnica: Fusibile serigrafato
- T2.5A
- Componente grigio
- 1µF K 275V~
- Scheda tecnica: Aggiunto a matita separato sull'etichetta del CI
- 78
- Dati di inventario — Applicazione indicata in inventario
- ZWE 24.3 / EuroStar
- Applicazioni in attesa di verifica
- ZWE 24.3 / EuroStar — compatibilità annotata; in attesa di conferma per variante.
- Per confermare: Junkers ZE 24-3 MFAD 23 S2800 — la dà con la 8748300233. Le liste ufficiali della famiglia ZE/ZWE 24-3 MFA danno la 8 748 300 267 nella posizione della piastra, senza nominare questa variante. Per confermare.
- Non confondere: 8 748 300 267 — Placca che sostituisce la 233 Bosch (8 748 300 267 0) e Eurostar; è quella fornita dai ricambi ufficiali della serie — È un altro codice: questa unità riporta il 233. Dicono che la 267 sostituisce la 233, non che siano lo stesso ricambio.
- parlano del codice Junkers 8 748 300 233 e della sua successore 8 748 300 267, che è quella fornita nei ricambi ufficiali della serie. L'8 748 301 107 è il codice del circuito, contrassegnato sul pezzo.
- Per confermare: L'8 748 300 233 è collegato a una scheda Junkers Eurostar -3 nel catalogo ufficiale di Bosch. Discrepanza: le liste ufficiali ZE/ZWE 24-3 e il disegno Bosch della serie indicano l'8 748 300 267 nella posizione della scheda e non la 233; Bosch la presenta come predecessore.
- Applicazioni registrate in attesa di conferma per modello, variante o programmazione: Junkers ZWE 24.3 / EuroStar.
Domande frequenti: junkers 8748300233
Come identifico la scheda Junkers 8 748 300 233?
È compatibile con il mio Junkers ZWE 24.3 / EuroStar?
Qual è la differenza tra la 8 748 300 233 e la 8 748 300 267?
Cosa significano i codici 8 748 300 233 e 8 748 301 107 della scheda?
Come si legge il codice sulla scheda se riporta solo «8 748 300» stampato?
Quali altre caldaie utilizzano questa scheda o la sua successore?
Chi deve montare la scheda?
