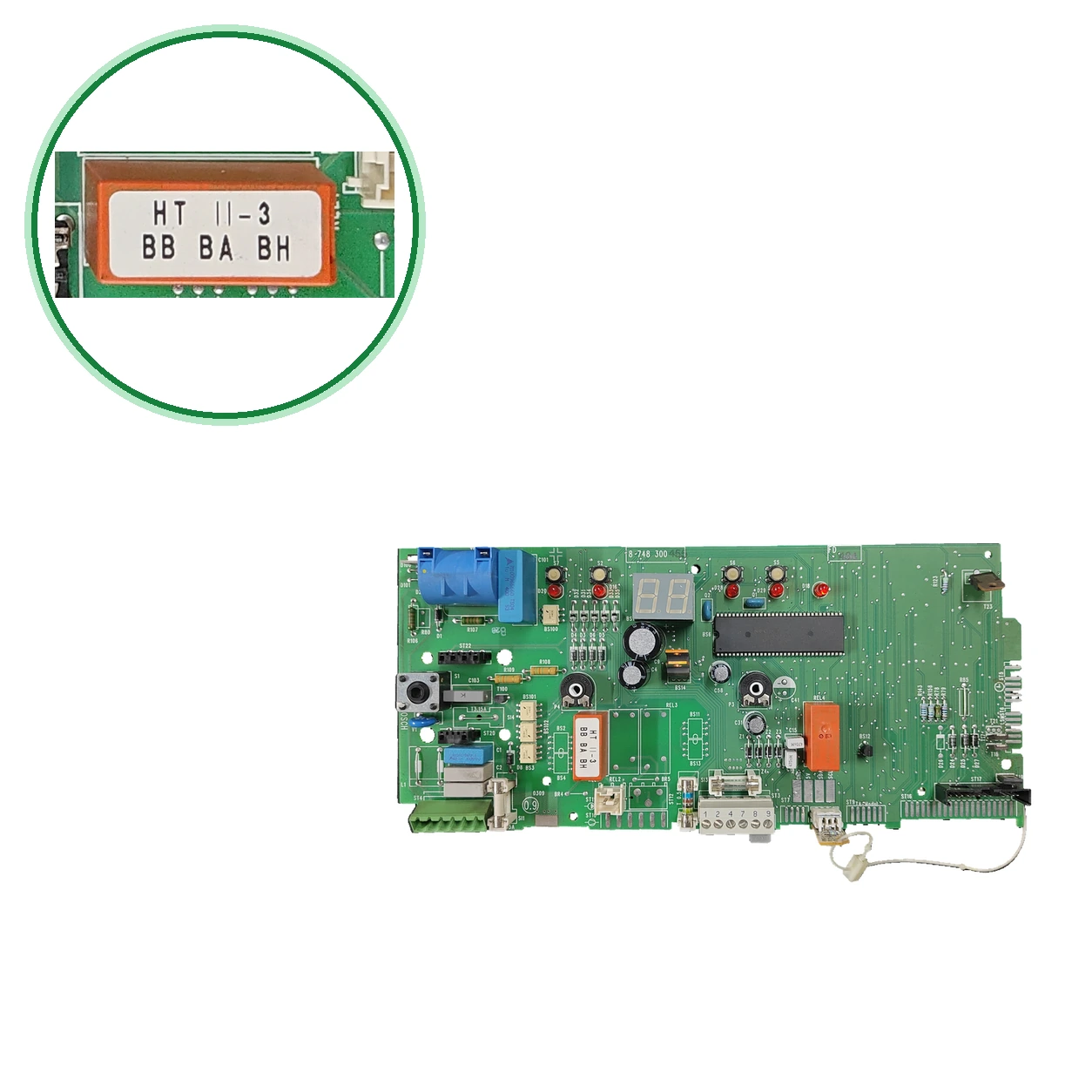

Scheda elettronica Junkers 8748300455 · Euromaxx ZWC 24-1 MF2K 31
Scheda di circuito stampato situata nel pannello di controllo della caldaia. Questa unità è dotata di display a due cifre e quattro pulsanti.
- Tipo di pezzo
- Junkers
- Stato
- Ricondizionato
- SKU interno
- PLC245
- Garanzia
- 1 anno
Caldaie Junkers Bosch compatibili
Junkers. Una compatibilità comprovata: Junkers Euromaxx ZWC 24-1 MF2K 31.
Compatibilità verificata
| Modello di caldaia | Famiglia | Verifica |
|---|---|---|
| Junkers Euromaxx ZWC 24-1 MF2K 31 | Junkers | Contrastata |
Non vedi il tuo modello o hai dei dubbi? Il riferimento serigrafato comanda. Come verificarlo · Inviaci una foto su WhatsApp
Come verificare se è il pezzo della tua caldaia
Il riferimento del ricambio, il modello e la revisione dell'apparecchiatura devono essere confrontati con la documentazione del produttore.
- Cerca sulla scheda il codice stampato 8 748 300 e il suffisso 455 scritto a mano; insieme formano 8748300455.
- Controlla il circuito integrato NEC JAPAN D8749H (contrassegnato 129.BE14.18, 8 744 501 318 e 0347PY011) e il relè M100965660 T904.
- Confronta il suffisso con quello della tua scheda: il pezzo di ricambio ufficiale della serie cita l'8 748 300 454 e l'8 748 300 506, che sono altri codici. Non considerarli uguali.
- Guarda nella targa delle caratteristiche che la tua caldaia è una Euromaxx ZWC 24-1 MF2K 31.
- Se coincidono, chiamaci al 911 17 77 77 con il modello della tua caldaia e te la riserviamo.
Sintomi che richiedono diagnosi nei Junkers
Sintomi e guasti frequenti
- 01
La caldaia non si accende e sul display appare EA.
Causa: Non si rileva fiamma all'accensione: non c'è corrente di ionizzazione.
Controllare che la valvola del gas sia aperta e che ci sia pressione. Se il gas arriva correttamente, far controllare a un tecnico l'elettrodo, il suo cavo e la scheda.
- 02
Sul display appare F0.
Causa: Averia interna della scheda o del suo circuito stampato.
Controllare i contatti, le prese e i cavi di accensione e di bus. Se il codice persiste, far sostituire la scheda da un tecnico.
- 03
La caldaia non riceve bene gli ordini del regolatore e appare A8 o AC.
Causa: Comunicazione interrotta tra il modulo di bus, la centralina e l'elettronica.
Controllare il cavo tra il modulo e la centralina. Se il cavo è a posto, far controllare il modulo o la scheda da un tecnico.
- 04
La caldaia si ferma durante il riscaldamento e sul display appare E9.
Causa: Si è attivato il limitatore di sicurezza (STB) per temperatura eccessiva.
Controllare che la pompa circoli, purgare l'impianto e controllare il fusibile della scheda. Se il codice ritorna, farlo controllare da un tecnico.
- 05
In display appare CC o E2: la scheda non legge correttamente una sonda.
Causa: Sonda esterna o sonda di andata interrotta o in cortocircuito.
Controllare la sonda interessata e il suo cavo. Se la sonda e il cavo sono a posto, farli controllare da un tecnico.
Codici di errore Junkers che richiedono diagnosi
| Codice | Guasto | Verifiche tecniche |
|---|---|---|
| EA | Non c'è corrente di ionizzazione: la caldaia non rileva la fiamma all'accensione. | Prima della scheda, controllare che la valvola gas sia aperta, che ci sia pressione e che l'elettrodo di ionizzazione sia collegato correttamente. Se tutto è a posto e il codice persiste, la scheda è sospetta: farla controllare da un tecnico. |
| E9 | Si è attivato il limitatore di sicurezza (STB) per temperatura eccessiva. | Controllare che la pompa circoli, purgare l'impianto e controllare il fusibile della scheda. Se il fusibile è a posto e il codice ritorna, farlo controllare da un tecnico. |
| FA | La corrente di ionizzazione rimane presente dopo la disconnessione normale. | Controllare il cablaggio del corpo gas, le valvole gas e se ci sono umidità nell'elettronica. Se nulla di tutto ciò presenta problemi, la scheda è sospetta: farla controllare da un tecnico. |
| F0 | Averia interna della scheda o del suo circuito stampato. | Controllare il fissaggio dei contatti elettrici, delle prese e dei cavi di accensione e di bus. Se il codice persiste, la scheda è sospetta: farla sostituire da un tecnico. |
| A8 | Comunicazione interrotta tra il modulo di bus e la centralina di regolazione. | Controllare il cavo tra il modulo di bus e la centralina o il regolatore. Se il cavo è a posto, il modulo o la scheda potrebbero essere difettosi: farlo controllare da un tecnico. |
| AC | Interruzione elettrica tra il modulo di presa e l'elettronica Heatronic. | Controllare il cavo tra il modulo e la scheda elettronica. Se il cavo è a posto, il guasto indica la scheda: farla controllare da un tecnico. |
| CC | La scheda non rileva la sonda di temperatura esterna. | Controllare la sonda esterna e il suo cavo. Appare solo quando è installata la sonda esterna o il regolatore di bus. |
| d3 | Bornes 8-9 aperti: manca il ponte o il connettore del termostato. | Controllare la morsettiera 8-9 e il ponte prima di sospettare della scheda. |
| E2 | La sonda di temperatura di mandata (NTC) è interrotta o in cortocircuito. | Controllare la sonda di mandata e il suo cavo. Se la sonda e il cavo sono a posto, la scheda legge male: farlo controllare da un tecnico. |
| AA | Differenza di temperatura eccessiva tra il ritorno del riscaldamento e l'acqua calda. | Controllare le sonde di riscaldamento e di acqua calda e se c'è calcare nello scambiatore. Se le sonde sono a posto, farle controllare da un tecnico. |
| b1 | Connettore codificatore della scheda mal montato o difettoso. | Controllare che il connettore codificatore sia montato correttamente e misurarlo. Se è a posto e il codice persiste, la scheda è sospetta. |
Questi sintomi possono avere più di una causa. Se la tua caldaia mostra un codice di errore, inviaci un messaggio su WhatsApp insieme a una foto della serigrafia e ti diremo se il pezzo è questo.
Scheda tecnica: Junkers Bosch
- SKU interno Uniclima
- PLC245
- Marca
- Junkers
- Tipo di pezzo
- Junkers
- Unità disponibili
- 4 pz
- Stato
- Ricondizionato
- Garanzia
- 1 anno
- Spedizione
- 4–5 giorni lavorativi (Italia)
- Reso
- 14 giorni
Dati del ricambio e documentazione disponibile
Contrasta i codici di etichetta, PCB e revisione con il ricambio installato; non sono necessariamente codici equivalenti.
- Bornera
- Terminali 1, 2, 4, 7, 8 e 9
- Circuito integrato
- NEC JAPAN D8749H
- Marcature del circuito integrato
- 129.BE14.18; 8 744 501 318; 0347PY011
- Etichetta del relè
- HT II-3; BB BA BH
- Marcature del relè
- M100965660 T904; 10 M 400 03
- Interfaccia visibile
- Display a due cifre e quattro pulsanti
- Marcatura del componente blu
- 1u M 400 03
- Serigrafia PCB stampata
- 8 748 300
- Suffisso manoscritto su PCB
- 455
- Marcatura a mano/sovraimpressa nel riquadro FD
- 484
- Codice in borsa
- 8748300455
- Identificazione — Serigrafia PCB stampata
- 8 748 300
- Identificazione — Suffisso manoscritto su PCB
- 455
- Identificazione — Contrassegnato nel riquadro FD
- 484
- Identificazione — Codice in busta
- 8748300455
- Scheda tecnica: Bornera
- Terminali 1, 2, 4, 7, 8 e 9
- Scheda tecnica: Circuito integrato
- NEC JAPAN D8749H
- Scheda tecnica: Marcature del circuito integrato
- 129.BE14.18; 8 744 501 318; 0347PY011
- Scheda tecnica: Etichetta del relè
- HT II-3; BB BA BH
- Scheda tecnica: Marcature del relè
- M100965660 T904; 10 M 400 03
- Scheda tecnica: Interfaccia visibile
- Display a due cifre e quattro pulsanti
- Marcato del componente blu
- 1u M 400 03
- Dati di inventario — Applicazione indicata in inventario
- ZWC 24-1 MF2K 31
- Marcature aggiuntive
- Bornes 1,2,4,7,8,9. CI NEC Japan D8749H; 129.BE14.18; 8 744 501 318; 0347PY011. Relè HT II-3; BB BA BH; M100965660 T904; 10 M 400 03. Display a due cifre e quattro pulsanti. Componente blu: 1u M 400 03. Serigrafia PCB 8 748 300 con suffisso manoscritto 455; marcatura manoscritta/sovraimpressa FD484. Codice nella busta: 8748300455.
- Applicazioni in attesa di verifica
- ZWC 24-1 MF2K 31 — compatibilità annotata; in attesa di conferma per variante.
- Non confondere: 8 748 300 454 — Scheda stampata (Printed circuit, pos. 4 del quadro di comando) nella lista ufficiale dei ricambi 6720611196, rev. 02.10: ZC24/28-1MFK, ZSC28-1MFK e ZWC24/28-1MF2K — Stesso prefisso, ma suffisso 454 e non 455. Non confermato: che siano equivalenti.
- Non confondere: 8 748 300 506 — Scheda (Leiterplatte, pos. 4 del quadro di comando) nella rev. 05.08 della stessa lista: ZC24/28-1MFK, ZSC24/28-1MFK e ZWC24/28-1MF2K — Suffisso 506 e non 455. La rev. 02.10 dà la 454 e la rev. 05.08 dà la 506; nessuna delle due porta il 455.
- Non confondere: 8748300454 / 8748300506 — Modulo di piastre che offre per l'Euromax ZWC 24-1 MF2K — Sono altri codici e non dichiara equivalenza con il 455. Il 506 figura anche nella lista ufficiale della famiglia MFA/MF2A (altre caldaie).
- Il suffisso 455 va scritto a mano: confrontalo con quello della tua scheda. Il pezzo ufficiale indica in quella posizione l'8 748 300 454 (rev. 02.10) e l'8 748 300 506 (rev. 05.08): altri suffissi.
- Stato e livello misurano; la compatibilità la conferma. Non confermato: il 8748300455: il disegno ufficiale dà 454 (rev. 02.10) e 506 (rev. 05.08) e 454/506 per la ZWC 24-1 MF2K. Dato annotato, senza ridurre quanto confermato.
