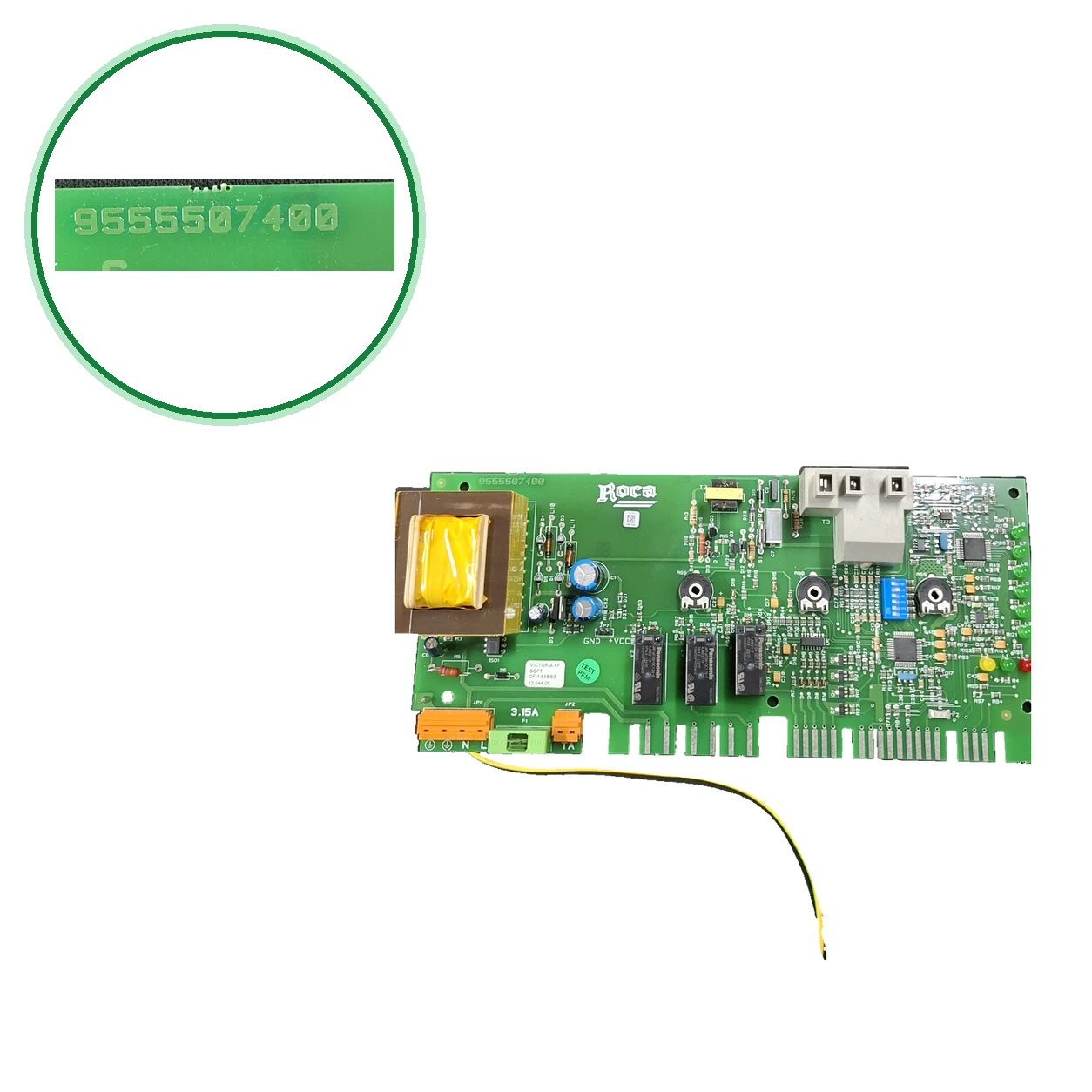

Placa Elettronica Procond Per Baxi Roca Victoria FF · PCB 9555507400 · Riferimento 122126440
Scheda elettronica di controllo. La marca del ricambio è Procond, l'etichetta riporta il software 12.644.05.
- Tipo di pezzo
- Schede elettroniche
- Stato
- Ricondizionato
- SKU interno
- PLCN014
- Garanzia
- 1 anno
Caldaie Baxi Roca compatibili
Scheda elettronica. Quattro compatibilità verificate: Baxi Roca Victoria FF e Baxi Roca Neobit 20/20F. Ci sono altri 3 modelli che stiamo ancora verificando.
Compatibilità verificata
| Modello di caldaia | Famiglia | Verifica |
|---|---|---|
| Baxi Roca Victoria FF | Baxi Roca | Contrastata |
| Baxi Roca Neobit 20/20F | Baxi Roca | Contrastata |
| Baxi Roca Victoria 20/20F | Baxi Roca | Contrastata |
| Baxi Roca Victoria 20/20T | Baxi Roca | Contrastata |
Modelli in attesa di verifica
Questi modelli sono associati a questo riferimento, ma non abbiamo ancora finito di verificarli, quindi non li consideriamo compatibiliSe la tua caldaia è una di queste, inviaci una foto del pezzo che intendi sostituire e lo verifichiamo prima che tu acquisti.
| Baxi Roca Roca Victoria 28/28F | Baxi Roca | Non confermato |
|---|---|---|
| Baxi Roca Toria FF | Baxi Roca | Non confermato |
| Baxi Roca Victoria F3 | Baxi Roca | Non confermato |
Non vedi il tuo modello o hai dei dubbi? Il riferimento serigrafato comanda. Come verificarlo · Inviaci una foto su WhatsApp
Come verificare se è il pezzo della tua caldaia
Il riferimento del ricambio, il modello e la revisione dell'apparecchiatura devono essere confrontati con la documentazione del produttore.
- Cerca il codice 9555507400 contrassegnato nel circuito e confronta l'etichetta con il contrassegno OF:141593 e il software 12.644.05; il riferimento commerciale è 122126440 (anche scritto 122.126.440).
- Confronta i codici con la tua scheda: altri codici e nessuno il 12.644.05.
- Confronta l'interruttore DIP a 6 posizioni, i morsetti N, L e TA e il fusibile F1 da 3,15 A con quelli della tua scheda.
- Conferma sulla targa delle caratteristiche che la tua caldaia è Victoria FF o Neobit 20/20F (confermate), o Victoria 20/20F o 20/20T. Confronta i codici con la Victoria F3 o la Toria FF.
- Se coincidono, chiamaci al 911 17 77 77 con il modello della tua caldaia e te la riserviamo.
Sintomi che richiedono diagnosi sulla scheda elettronica
La scheda elettronica governa l'accensione, la modulazione e le sicurezze della caldaia. Questi sono i sintomi tipici e cosa fare:
Sintomi e guasti frequenti
- 01
La caldaia non si accende e si blocca all'avvio, con le luci 60-70-90.
Causa: Potrebbe mancare gas o scintilla.
Controllare che ci sia gas e che la valvola sia aperta. Se si ripete, farlo controllare da un tecnico.
- 02
La caldaia si comporta in modo erratico e appaiono le luci 40-90 o 50-90.
Causa: Sonda guasta o cavo con contatto difettoso; l'umidità e la ruggine nel connettore danno questo sintomo.
Controllare il connettore e il cavo. Se sono a posto, farli controllare a un tecnico per sostituire la sonda o la scheda.
- 03
La caldaia non si ferma quando non c'è richiesta di calore, con le luci 50-70-90.
Causa: Difetto nel relè di sicurezza.
Che lo controlli un tecnico.
- 04
Senza acqua calda sanitaria o senza riscaldamento, con blocco e spie 40-90 o 50-90 accese.
Causa: Sonda NTC di ACS o di riscaldamento guasta. Le guide non coincidono su quale codice sia ciascuna.
Che lo controlli un tecnico: verificare la sonda e la sua connessione.
Codici di errore Baxi Roca che richiedono diagnosi
| Codice | Guasto | Verifiche tecniche |
|---|---|---|
| 40-90 | Lucie 40 e 90 accese: sonda di acqua calda sanitaria guasta o cablaggio con guasto. | Controllare il connettore e il cavo della sonda di ACS. Se sono a posto, la sonda o la scheda sono i componenti da controllare; farlo controllare a un tecnico. |
| 50-90 | Lucci 50 e 90 accese: sonda di riscaldamento guasta o cablaggio difettoso. | Controllare il connettore e il cavo della sonda di riscaldamento. Se sono a posto, la sonda o la scheda sono i componenti da controllare; farlo controllare a un tecnico. |
| 60-90 | Luci 60 e 90 accese: il relè di fiamma non funziona correttamente o è spento. | Se la caldaia non si accende o si blocca all'avvio, la scheda (relè di fiamma) è il componente da controllare; che lo verifichi un tecnico. |
| 40-60-90 | Luci 40, 60 e 90 accese: difetto nel circuito di sicurezza; è necessario ripristinare la caldaia. | Riassemblare secondo il manuale. Se l'avviso si ripete, farlo controllare a un tecnico: indica la scheda. |
| 50-70-90 | Luci 50, 70 e 90 accese: difetto nel relè di sicurezza, che non si chiude dopo la richiesta. | Se la caldaia non si ferma quando non c'è più richiesta di calore, è consigliabile farla controllare da un tecnico: potrebbe essere un problema della scheda. |
| 70-90 | Luci 70 e 90 accese: fusibile di sicurezza aperto. | Se la caldaia rimane bloccata con questo avviso, è consigliabile farla controllare da un tecnico: indica la scheda. |
| 60-70-90 | Luci 60, 70 e 90 accese: blocco nell'accensione. | Controllare che ci sia gas e che la valvola sia aperta. Se si ripete, farlo controllare da un tecnico: potrebbe essere la scheda, l'elettrodo o la valvola gas. |
| 40-50-70-90 | Luci 40, 50, 70 e 90 accese: bruciatore spento, con temporizzazione di accensione molto corta. | Se la caldaia si spegne all'accensione, fallo controllare da un tecnico: potrebbe essere la scheda. |
| 40-60-70-90 | Luci 40, 60, 70 e 90 accese: relè di sicurezza con temporizzazione di accensione molto lunga. | Se l'avviso si ripete all'accensione, fallo controllare a un tecnico: indica la scheda. |
Questi sintomi possono avere più di una causa. Se la tua caldaia mostra un codice di errore, inviaci un messaggio su WhatsApp insieme a una foto della serigrafia e ti diremo se il pezzo è questo.
Scheda tecnica: scheda elettronica Baxi Roca
- SKU interno Uniclima
- PLCN014
- Marca
- Baxi Roca
- Tipo di pezzo
- Schede elettroniche
- Unità disponibili
- 1 pz
- Stato
- Ricondizionato
- Garanzia
- 1 anno
- Spedizione
- 4–5 giorni lavorativi (Italia)
- Reso
- 14 giorni
Dati del ricambio e documentazione disponibile
Contrasta i codici di etichetta, PCB e revisione con il ricambio installato; non sono necessariamente codici equivalenti.
- Riferimento commerciale
- 122126440
- Modello sull'etichetta del ricambio
- VICTORIA FF
- Marcatura OF dell'etichetta del ricambio
- OF:141593
- Marcatura del software dell'etichetta
- 12.644.05
- Marcato con il codice PCB
- C
- Fusibile F1
- 3.15 A
- Bornes visibili
- N, L, TA
- Interruttore DIP
- 6 posizioni
- Punti segnati sulla scheda
- GND, +VCC
- Marcatura PCB
- 9555507400
- Applicazioni in attesa di verifica
- Applicazione registrata: per il suo prodotto 13048 («Scheda Elettronica Baxi Roca (9555507400) V8 [122126440]»): VICTORIA2020FSAGN-140156102; VICTORIA2020TSAGPX-140154202; VICTORIA2020TSINCONDGN-140154102. In attesa di verifica con la documentazione del produttore per il codice e la variante fisica; questa dichiarazione commerciale non certifica compatibilità né intercambiabilità.
- Per confermare: Baxi Roca Victoria 28/28F — 1 origine: (9555507400, scritto «Vitoria»)
- Per confermare: Baxi Roca Toria FF — non confermato; controlla il codice della tua scheda
- Per confermare: Baxi Roca Victoria F3 — non confermato; controlla il codice della tua scheda
- Non compatibili o esclusi: Baxi Roca Victoria 24/24F — la dà con un'altra scheda: 125568739 (la lista con 9555507400)
- Non confondere: 122156190 — Kit di spurgo della gamma Victoria — Altro ricambio: la scheda lo mostra come prodotto correlato della scheda 122126440
- Non confondere: 125568739 — Scheda di Victoria 24/24 F, 24/24 e 24/24 T — Un'altra scheda: la dà come codice originale di queste caldaie.
- Altri elenchi forniscono altri codici: 12.644.01A e 12.644.04A (Victoria FF) e 12.205.03 (Victoria 20/20F) insieme al 9555507400. Questa unità monta 12.644.05, che nessuno elenca.
- 122126440 figura come scheda delle Victoria di Baxi Roca e 9555507400 in 3. Discrepanze: altri elenchi forniscono altri codici e nessuno elenca il 12.644.05; marca Procond rispetto a Baxi Roca; altri codici per la 20/20 F/T. Senza pezzi di ricambio ufficiali.
Domande frequenti sulla scheda elettronica
Dove si trova il codice di questa scheda e cosa devo confrontare?
Serve per la mia caldaia Baxi Roca Victoria FF?
Vale per una Victoria 20/20F o 20/20T, che F/T?
Cosa significano i codici 9555507400, 122126440 e 12.644.05?
Perché altre schede mostrano altri codici (12.644.04A, 12.205.03)?
È un ricambio Procond o Baxi Roca?
Chi deve montarla e cosa bisogna controllare prima?
