Scheda elettronica Ariston GAL-EVO2 HE MED · 000342029103 per Chaffoteaux PIGMA ADVANCE 25
È la scheda elettronica di controllo della caldaia: gestisce il suo funzionamento e le sue impostazioni. Si sospetta di essa quando la PIGMA ADVANCE mostra un errore di «scheda principale» (3 03, 3 05, 3 06 o 3 07) e la diagnosi non indica un'altra parte.
- Tipo di pezzo
- Schede elettroniche
- Stato
- Ricondizionato
- Riferimento di catalogo
- 000342029103
- Garanzia
- 1 anno
IVA inclusa Disponibile · 2 pz
Caldaie Chaffoteaux compatibili con il codice 000342029103
Scheda elettronica con riferimento 000342029103. Una compatibilità verificata: Chaffoteaux PIGMA ADVANCE 25 (3310622). Ci sono altri 1 modelli che stiamo ancora verificando.
Compatibilità verificata
| Modello di caldaia | Famiglia | Verifica |
|---|---|---|
| Chaffoteaux PIGMA ADVANCE 25 (3310622) | Ariston Thermo Group (Chaffoteaux) | Contrastata |
Modelli in attesa di verifica
Questi modelli sono associati a questo riferimento, ma non abbiamo ancora finito di verificarli, quindi non li consideriamo compatibiliSe la tua caldaia è una di queste, inviaci una foto del pezzo che intendi sostituire e lo verifichiamo prima che tu acquisti.
| Chaffoteaux Ariston CLAS ONE 24, 30, L 30, 35, 24 H · CLAS ONE SYSTEM 18, 24, 30, 35 | Ariston Thermo Group (Chaffoteaux) | Non confermato |
|---|
Non vedi il tuo modello o hai dei dubbi? Il riferimento serigrafato comanda. Come verificarlo · Inviaci una foto su WhatsApp
Come verificare se il codice 000342029103 è il ricambio della tua caldaia?
Il riferimento del ricambio, il modello e la revisione dell'apparecchiatura devono essere confrontati con la documentazione del produttore.
- Localizza sulla scheda il marchio 000342029103 e la designazione GAL-EVO2 HE MED.
- Coteja anche il codice PCB 74096160403 e il ricambio 65116585-04. Non confonderlo con 65116545-03 né con un altro suffisso 65116585-0x.
- Guarda nella targa caratteristiche della tua caldaia il modello e il codice dell'apparecchio (la PIGMA ADVANCE 25 è la 3310622).
- Se la tua caldaia è un'altra variante (ad esempio la 25 FR, 3310656), inviaci tramite Contatto una foto dell'etichetta della tua scheda e della caldaia.
- Se coincidono, chiamaci al 911 17 77 77 con il modello della tua caldaia.
Sintomi che richiedono diagnosi nella scheda elettronica 000342029103
La scheda elettronica governa l'accensione, la modulazione e le sicurezze della caldaia. Questi sono i sintomi tipici e cosa fare:
Sintomi e guasti frequenti
- 01
La caldaia mostra 3 03, 3 05, 3 06 o 3 07.
Causa: Il manuale di installazione ufficiale della PIGMA ADVANCE li definisce come errore della scheda principale. È un avviso diagnostico: non prova da solo che sia necessario sostituire la scheda.
- 02
La caldaia mostra 3 02.
Causa: Il manuale lo definisce come errore di comunicazione. Controlla l'apparecchio e le sue connessioni prima di sostituire qualsiasi cosa.
Codici di errore Chaffoteaux che richiedono diagnosi
| Codice | Guasto | Verifiche tecniche |
|---|---|---|
| 3 02 | Errore di comunicazione. | Controlla l'attrezzatura e le sue connessioni prima di sostituire qualsiasi cosa. Non darlo per guasto della scheda senza diagnosi. |
| 3 03 | Errore della scheda principale: rilevamento della fiamma dopo la chiusura della valvola gas. | È un avviso di diagnosi: non prova da solo che sia necessario sostituire la scheda. Controlla l'apparecchio, le connessioni e il fusibile da 2 A prima di sostituirla. |
| 3 05 · 3 06 · 3 07 | Errore della scheda principale. | È un avviso di diagnosi. Se la diagnosi non indica un altro componente, la scheda è la candidata. Deve essere installata da un tecnico qualificato. |
Questi sintomi possono avere più di una causa. Se la tua caldaia mostra un codice di errore, inviaci un messaggio su WhatsApp insieme a una foto della serigrafia e ti diremo se il pezzo è questo.
Scheda tecnica: scheda elettronica Chaffoteaux 000342029103
- Riferimento di catalogo
- 000342029103
- SKU interno Uniclima
- PLC375
- Marca
- Chaffoteaux
- Tipo di pezzo
- Schede elettroniche
- Unità disponibili
- 2 pz
- Stato
- Ricondizionato
- Garanzia
- 1 anno
- Spedizione
- 4–5 giorni lavorativi (Italia)
- Reso
- 14 giorni
Dati del ricambio e documentazione disponibile
Contrasta i codici di etichetta, PCB e revisione con il ricambio installato; non sono necessariamente codici equivalenti.

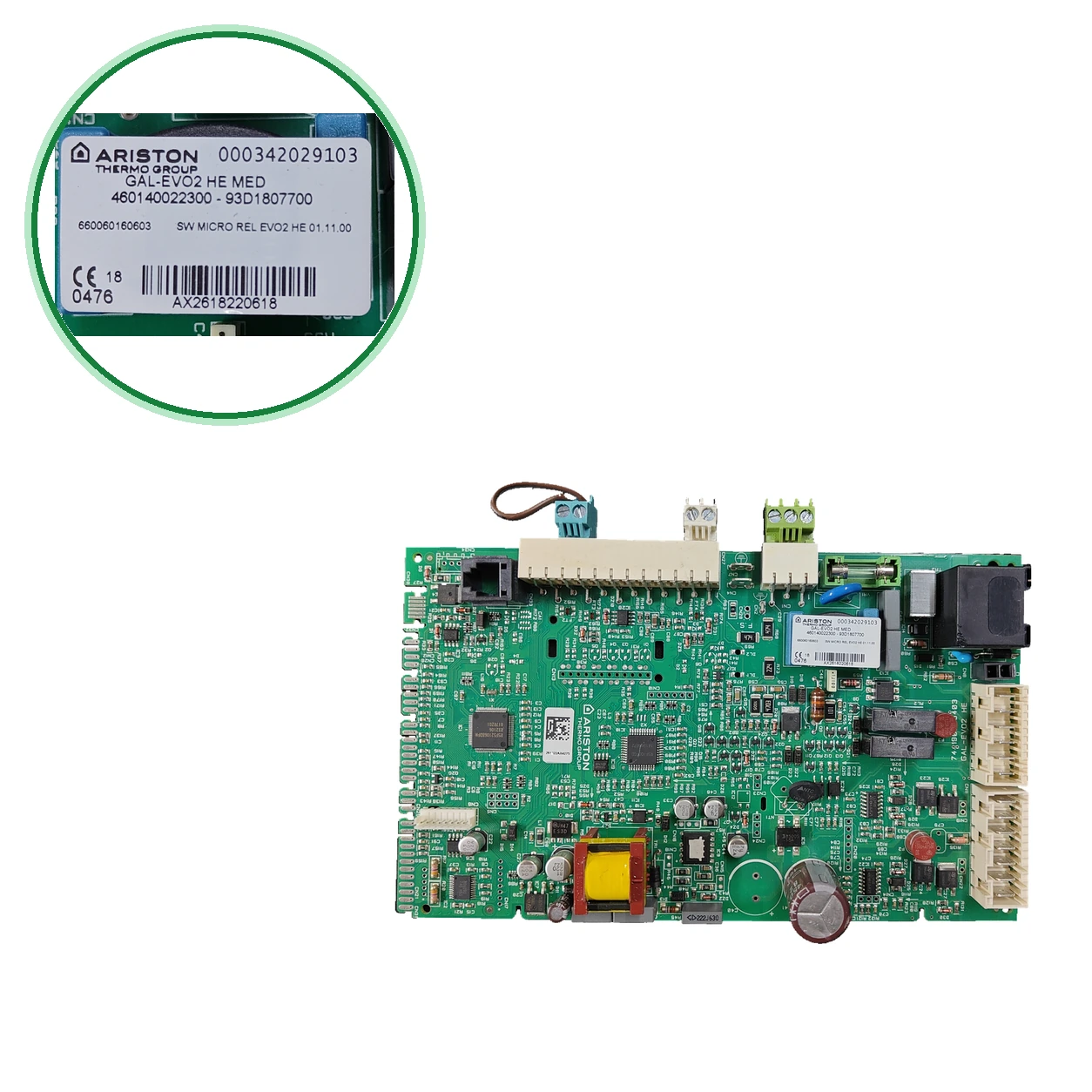

- Designazione della scheda
- GAL-EVO2 HE MED
- Marcatura del circuito
- 000342029103
- Riferimento di sostituzione della marcatura
- 65116585-04
- Altri marchi registrati
- 460140022300 · 93D1807700; 660060160603
- Software indicato
- MICRO REL EVO2 HE 01.11.00
- Fusibile indicato
- 2 A; serigrafia FUSE 2AT (non misurato)
- Bobina dei relè
- 24 V CC
- Condensatore elettrolitico
- 82 μF · 450 V · 105 °C
- Marcatura CE registrata
- CE 18 0476
- Dati aggiuntivi — Sostituita da
- 65116585-06
- Dati aggiuntivi — Stato del 65116585-04
- Discontinuata da Ariston ·
- Dati aggiuntivi — Dopo aver sostituito la scheda
- Parametri riservati al servizio tecnico · Manuale di installazione Chaffoteaux
- Compatibilità — Chaffoteaux
- PIGMA ADVANCE 25 · 3310622
- Scheda tecnica: Designazione della scheda
- GAL-EVO2 HE MED
- Scheda tecnica: Marcaggio del circuito
- 000342029103
- Scheda tecnica: Riferimento di sostituzione della marcatura
- 65116585-04
- Scheda tecnica: Altri marchi registrati
- 460140022300 · 93D1807700; 660060160603
- Scheda tecnica: Software indicato
- MICRO REL EVO2 HE 01.11.00
- Scheda tecnica: Fusibile indicato
- 2 A; serigrafia FUSE 2AT (non misurato)
- Scheda tecnica: Bobina dei relè
- 24 V CC
- Scheda tecnica: Condensatore elettrolitico
- 82 μF · 450 V · 105 °C
- Scheda tecnica: Marcatura CE registrata
- CE 18 0476
- Riferimenti e sostituzioni — 000342029103
- Marcatura del circuito sostituito.
- Riferimenti e sostituzioni — 65116585-04
- Placca di ricambio indicata per sostituire 000342029103.
- Riferimenti e sostituzioni — 65116545-03
- Famiglia di circuito differenziata nell'avviso di ricambio; non mescolare entrambi i codici.
- Diagnosi — 3 02
- Errore di comunicazione
- Diagnosi — 3 03
- Errore della scheda principale
- Diagnosi — 3 05
- Errore della scheda principale
- Diagnosi — 3 06
- Errore della scheda principale
- Diagnosi — 3 07
- Errore della scheda principale
- Marcature aggiuntive
- Software: MICRO REL EVO2 HE 01.11.00. Fusibile montato 2 A; marcatura serigrafata FUSE 2AT (non è un test). Relè montati: bobina 24 V DC. Condensatore elettrolitico: 82 μF, 450 V, 105 °C. Marcatura CE: CE 18 0476. Codice marcato: 460140022300 - 93D1807700; 660060160603.
- Applicazioni in attesa di verifica
- PIGMA ADVANCE 25 — compatibilità annotata; in attesa di conferma per variante. Applicazione registrata: per il suo prodotto 12060 («Scheda Elettronica Ariston (000342029103)»): Pigma Advance 35. In attesa di confronto con la documentazione del produttore per il riferimento e la variante fisica; questa dichiarazione commerciale non certifica compatibilità né intercambiabilità.
Prima di acquistare
- Per confermare: Ariston CLAS ONE 24, 30, L 30, 35, 24 H · CLAS ONE SYSTEM 18, 24, 30, 35 — con la -04: (titolo -04, ordine -05). lista CLAS ONE 25, 30 e 35 e SYSTEM 12 FR, 25 e 35 con 65116585 senza suffisso; da la -05 per Clas One e Clas One System.
- Non compatibili o esclusi: Chaffoteaux PIGMA ADVANCE 25 FR (3310656) — Porta la scheda principale 65116585-03. e la danno con 65116585 senza suffisso.
- Non confondere: 65116545-03 — Un'altra famiglia di piastre, citata nella stessa intestazione dell'avviso di ricambio — le distingue: non mescolare con 000342029103 né con 65116585-04.
- Non confondere: 6500891400 — Placca che britannica offre al posto della 65116585-04 dismessa — È un altro codice: non darla per equivalente senza confrontarla con la tua placca.
- La serie 65116585 ha diversi suffissi (-03, -04, -05, -06). Non considerarli equivalenti senza verificare quello della tua scheda.
- La 65116585-04 risulta come scheda Ariston; l'avviso la indica come ricambio e la sostituisce con la -06. Il marchio 000342029103 è presente solo nell'avviso, che non specifica a quale scheda corrisponde: lo conferma.
Domande frequenti: scheda elettronica 000342029103
Come posso identificare questa scheda e cosa significa ogni codice?
000342029103 è il marchio del circuito e GAL-EVO2 HE MED, la designazione della scheda. 74096160403 è il codice PCB e MICRO REL EVO2 HE 01.11.00, il software indicato. 65116585-04 è il ricambio che indica l'avviso originale.
È compatibile con la mia Chaffoteaux PIGMA ADVANCE 25?
Sì. Confermato: per la PIGMA ADVANCE 25 (codice apparecchio 3310622). Il manuale di installazione ufficiale elenca il 3310622 tra i modelli 25, 30 e 35.
E per la PIGMA ADVANCE 25 FR (3310656) o un'altra versione?
Non la abbiamo confermata. L'avviso 65116585-04 menziona la 25 FR (3310656) nella sua tabella dei parametri, senza dire che la scheda vada in quella caldaia; indica come scheda principale la 65116585-03. Inviaci tramite Contatto una foto dell'etichetta della tua scheda e della caldaia, oppure chiama il 911 17 77 77.
Qual è la differenza tra 65116585-04, -03, -05 e -06?
Sono suffissi della stessa serie 65116585. dà la -06 come sostituta della -03, -04 e -05. intitola una scheda -04 con ordine -05, dà la -03 alla 25 FR e dà la -05 per Pigma Advance, Clas One System e Clas One. Controlla il suffisso della tua scheda. La 65116545-03 è un'altra famiglia.
Ariston continua a vendere la 65116585-04?
Da confermare: britannica, la dà per dismessa da Ariston e offre al suo posto la 6500891400, un altro codice: non darla per equivalente senza confrontarla con la tua scheda.
Un errore 3 03 o 3 05 significa che la scheda è guasta?
Non necessariamente. Il manuale di installazione ufficiale della PIGMA ADVANCE definisce 3 03, 3 05, 3 06 e 3 07 come errore della scheda principale e 3 02 come errore di comunicazione, ma sono codici di diagnosi della caldaia. Controlla l'apparecchio e le sue connessioni prima di sostituirlo.
Bisogna regolare qualcosa durante il montaggio e chi deve farlo?
Il manuale di installazione ufficiale riserva i parametri della scheda al servizio di assistenza tecnica in caso di sostituzione. Deve essere montata da un tecnico qualificato: è installata in una caldaia a gas. I 24 V CC della scheda sono la bobina dei relè, non l'alimentazione della caldaia.
Qual è il codice di ricambio corrispondente alla marcatura 000342029103?
L'istruzione di ricambio originale elenca 65116585-04 come scheda che sostituisce quel marchio.
Con quale caldaia è correlata questa scheda?
Chaffoteaux PIGMA ADVANCE 25, codice apparecchio 3310622.
Cosa significano i codici 3 03 e 3 05?
Il manuale PIGMA ADVANCE li descrive come errore della scheda principale. Il codice dell'apparecchio orienta la verifica, ma da solo non dimostra che questa scheda specifica sia la causa.
Il codice 3 02 conferma che è necessario sostituire la scheda?
No. Il manuale lo definisce come errore di comunicazione; richiede diagnosi dell'apparecchiatura e delle sue connessioni.
Scheda elettronica Ariston GAL-EVO2 HE MED · 000342029103 per Chaffoteaux PIGMA ADVANCE 25
