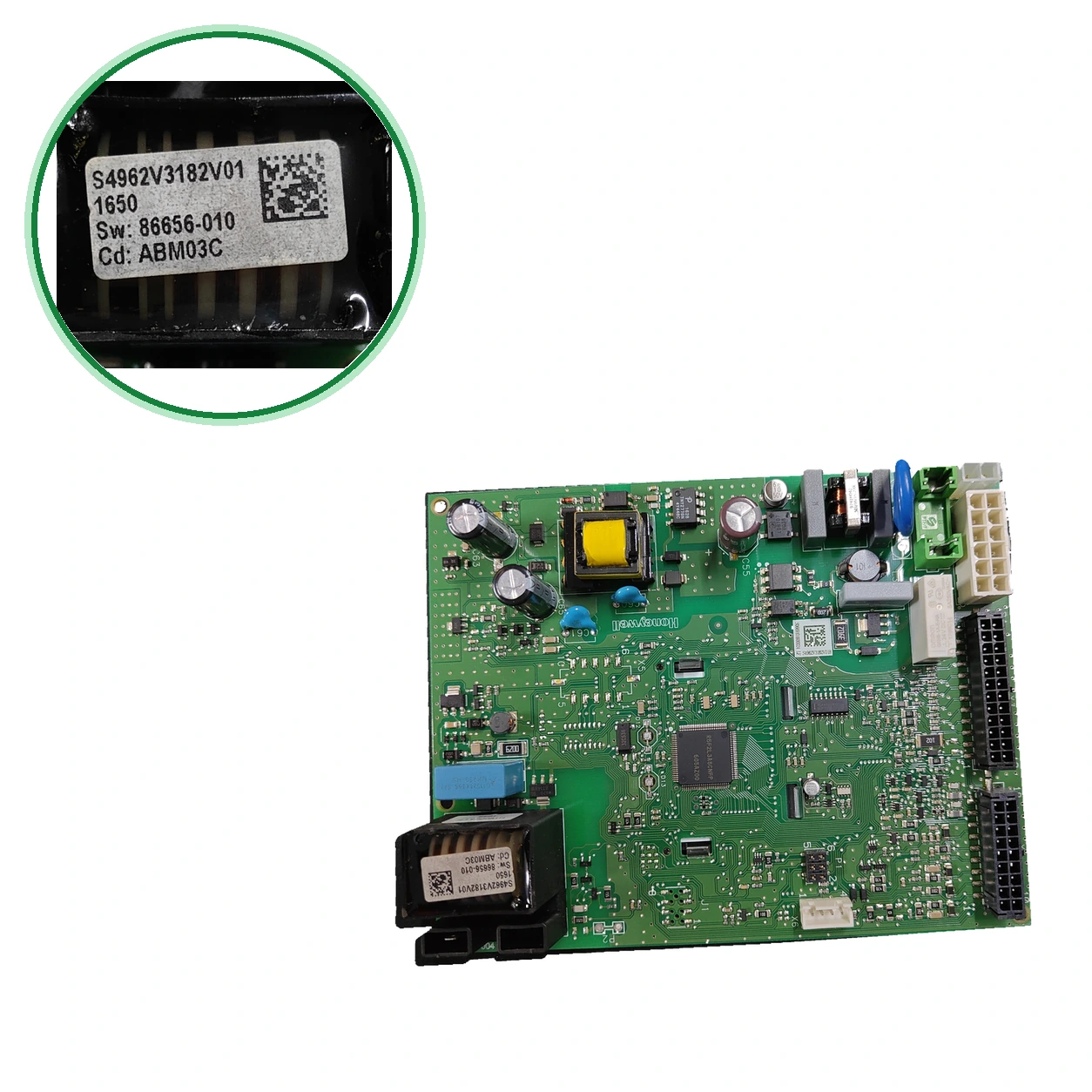

Scheda elettronica Honeywell S4962V3182V01 · ABM03C per Ferroli Bluehelix PRO S 27C-E
Applicazione in attesa di conferma. È la scheda di controllo (centralina ABM03) della caldaia Ferroli: gestisce i parametri della scheda e comunica con la valvola gas. A61 indica un'anomalia interna della centralina; A62, mancanza di comunicazione con la valvola gas (centralina o valvola).
- Tipo di pezzo
- Schede elettroniche
- Stato
- Ricondizionato
- SKU interno
- PLC360
- Garanzia
- 1 anno
IVA inclusa Disponibile · 3 pz
Caldaie Honeywell compatibili
Scheda elettronica. Due compatibilità verificate: Ferroli Bluehelix Pro S 27C-E (MET/GPL; anche Pro-S 27 C) e Ferroli Bluehelix Pro 25C modello 2. Ci sono altri 4 modelli che stiamo ancora verificando.
Compatibilità verificata
| Modello di caldaia | Famiglia | Verifica |
|---|---|---|
| Honeywell Ferroli Bluehelix Pro S 27C-E (MET/GPL; anche Pro-S 27 C) | Honeywell | Contrastata |
| Honeywell Ferroli Bluehelix Pro 25C modello 2 | Honeywell | Contrastata |
Modelli in attesa di verifica
Questi modelli sono associati a questo riferimento, ma non abbiamo ancora finito di verificarli, quindi non li consideriamo compatibiliSe la tua caldaia è una di queste, inviaci una foto del pezzo che intendi sostituire e lo verifichiamo prima che tu acquisti.
| Honeywell Ferroli Bluehelix Tech 25C-E (met./GPL) | Honeywell | Non confermato |
|---|---|---|
| Honeywell Ferroli Bluehelix Tech 35C-E (0T2R3AWA met. / 0T2R3DWA GPL) | Honeywell | Non confermato |
| Honeywell Ferroli Bluehelix Tech 18A-E, 25A-E e 35A-E | Honeywell | Non confermato |
| Honeywell Ferroli Twist Pro 25C | Honeywell | Non confermato |
Non vedi il tuo modello o hai dei dubbi? Il riferimento serigrafato comanda. Come verificarlo · Inviaci una foto su WhatsApp
Come verificare se è il pezzo della tua caldaia
Il riferimento del ricambio, il modello e la revisione dell'apparecchiatura devono essere confrontati con la documentazione del produttore.
- Cerca nella scheda il modulo Honeywell S4962V3182V01 e la designazione ABM03C; confronta il software (86656-006 o 86656-010) e la serigrafia 50075186-004.
- Guarda nella targa identificativa del tuo Ferroli il modello completo, il gas e la serie.
- Non confonderla: 39845845 (ABM03E) e 39845841 (ABM03A) sono kit di altre edizioni; 39845850 e 39846490 sono la maschera, non il kit centrale.
- Se coincidono, chiamaci al 911 17 77 77 con il modello della tua caldaia.
Sintomi che richiedono diagnosi sulla scheda elettronica
La scheda elettronica governa l'accensione, la modulazione e le sicurezze della caldaia. Questi sono i sintomi tipici e cosa fare:
Sintomi e guasti frequenti
- 01
La caldaia mostra A61, A63, F64, A65 o F66
Causa: Anomalia interna della centralina ABM03 secondo il manuale della PRO S 27C: controlla la messa a terra prima di sostituirla.
- 02
La caldaia mostra A62
Causa: Mancanza di comunicazione tra la centralina e la valvola gas secondo il manuale: controlla connessione e valvola.
Questi sintomi possono avere più di una causa. Se la tua caldaia mostra un codice di errore, inviaci un messaggio su WhatsApp insieme a una foto della serigrafia e ti diremo se il pezzo è questo.
Scheda tecnica: scheda elettronica Honeywell
- SKU interno Uniclima
- PLC360
- Marca
- Honeywell
- Tipo di pezzo
- Schede elettroniche
- Unità disponibili
- 3 pz
- Stato
- Ricondizionato
- Garanzia
- 1 anno
- Spedizione
- 4–5 giorni lavorativi (Italia)
- Reso
- 14 giorni
Dati del ricambio e documentazione disponibile
Contrasta i codici di etichetta, PCB e revisione con il ricambio installato; non sono necessariamente codici equivalenti.
- Marca del modulo
- Honeywell
- Codice del modulo/controllo
- S4962V3182V01
- Designazione del controllo
- ABM03C
- Software nella scheda elaborata
- 86656-010; la lettura alternativa 8655-010 è ancora presente e non è riconciliata.
- Marcatura letterale
- 1650; significato non documentato
- Etichetta del connettore/sottocomponente
- 50075186-004; GM-15/13
- Riferimento OEM Ferroli
- Non è stata confermata una referenza di kit per questa combinazione esatta.
- Compatibilità — Ferroli
- BLUEHELIX PRO 25C · Modello 2
- Scheda tecnica: Marca del modulo
- Honeywell
- Scheda tecnica: Codice del modulo/controllo
- S4962V3182V01
- Scheda tecnica: Designazione del controllo
- ABM03C
- Software nella scheda elaborata
- 86656-010; la lettura alternativa 8655-010 è ancora presente e non è riconciliata.
- Marcaggio letterale
- 1650; significato non documentato
- Scheda tecnica: Etichetta di connettore/sottocomponente
- 50075186-004; GM-15/13
- Scheda tecnica: Riferimento OEM Ferroli
- Non è stata confermata una referenza di kit per questa combinazione esatta.
- Riferimenti kit — BLUEHELIX PRO 25C · 2012 (30K1095001)
- 39845840 · ABM03 (38326220)
- Riferimenti kit — BLUEHELIX PRO 25C · 2013 (30K1095004)
- 39845841 · ABM03A (38326221)
- Riferimenti kit — BLUEHELIX PRO S 27C-E · 2016 (30K1293005)
- 39845843 · ABM03C (38326223)
- Errori dell'apparecchio — A61; A63/F64/A65/F66
- Il manuale Ferroli 3541F554 (2018) li include sotto errore interno della centralina ABM03C; lo schema elettrico di quella stessa edizione identifica ABM03E.
- Errori dell'apparecchio — A62
- Il manuale descrive una mancanza di comunicazione tra la centralina e la valvola gas; prevede di controllare la connessione e la valvola.
- Errori dell'apparecchio — A23/A24/F20/F21/A26/F40/F47
- Il manuale li raggruppa come anomalie dei parametri della scheda.
Prima di acquistare
- Per confermare: Ferroli Bluehelix Tech 25C-E (met./GPL) — 1 lista ufficiale (30K1279003) per codice; la citano, nessuna con 39845843 per caldaia.
- Per confermare: Ferroli Bluehelix Tech 35C-E (0T2R3AWA met. / 0T2R3DWA GPL) — Per confermare: non è stata letta la sezione 35C dell'elenco ufficiale 30K1279003. La citano, nessuna con 39845843 per caldaia: e.
- Per confermare: Ferroli Bluehelix Tech 18A-E, 25A-E e 35A-E — 1 lista ufficiale (30K1280002) per codice; italiane solo per famiglia.
- Per confermare: Ferroli Twist Pro 25C — controlla con codice (, 39845843); italiana solo per famiglia
- Non compatibile o escluso in origine: Ferroli Bluehelix Pro 32C m. — Lista ufficiale 30K1095004 (2013): porta B01 39845841 (ABM03A)
- Non compatibile o escluso in origine: Ferroli Bluehelix Pro S 32C-E — Lista ufficiale 30K1347008 (2019): monta B01 39845845 (ABM03E)
- Non confondere: 39845845 · ABM03E — Kit centrale della PRO S 32C (lista ufficiale 2019) — Altra edizione: la scheda marca ABM03C
- Non confondere: 39845841 · 39845840 — ABM03A (PRO 25C e 32C, 2013) e ABM03 (PRO 25C, 2012) — Altre edizioni: la scheda marca ABM03C
- Non confondere: 39845850 · 39846490 — KIT MASCH.ABM03 (maschera): 39845850 nella lista della PRO S 27C-E, 39846490 in quella della TECH C-E — Posizione B02, non il kit centrale B01
- Non confondere: 39845846 — ABM03A che come sostituto del 39845843 — Sostituzione dichiarata da, non da Ferroli.
- Le referenze consultate associano 39845843 con ABM03C. Appaiono anche 39845842 come ABM03C, 39845840 come MPN del modulo, S4962V3182 associato a ABM03E e 39845842 (ABM03B) per PRO 25C. Si mantiene la compatibilità confermata in questa scheda; queste altre associazioni non la ampliano.
Domande frequenti sulla scheda elettronica
Dove si trova il codice di questa scheda e cosa significa ciascuno?
La scheda indica il modulo Honeywell S4962V3182V01 e la designazione ABM03C, oltre al software (86656-006 o 86656-010) e la serigrafia 50075186-004. Nelle liste di Ferroli, «KIT CENTRAL. ABM03C» è il 39845843, con 38326223 tra parentesi. Il codice S4962V3182 (senza V01) delle schede ABM03 di Ferroli; tre lo chiamano Honeywell e lo collegano ad ABM03E (39845845), non ad ABM03C. Senza conferma aggiuntiva spiega il software né le serigrafie.
È compatibile con il mio Ferroli Bluehelix PRO S 27C-E, PRO 25C o TECH C-E?
Confermata: per la PRO S 27C-E (anche PRO-S 27 C) e la PRO 25C modello 2. Le liste di Ferroli del 2016 assegnano alla PRO S 27C-E e alla TECH 25C-E lo stesso kit centrale B01 ABM03C 39845843; la TECH 25C-E e la 35C-E sono da confermare. Per la PRO 25C senza modello 2, la lista del 2013 riporta 39845841 (ABM03A): confronta la scheda.
Quali altre caldaie utilizzano lo stesso kit ABM03C 39845843?
Da confermare: 30K1280002 appare per Bluehelix TECH 18A-E, 25A-E e 35A-E; altre referenze le includono per famiglia. Per Twist Pro 25C appare il codice in una referenza e solo la famiglia in un'altra, senza conferma della lista del produttore. Le liste di PRO 32C (2013) e PRO S 32C-E (2019) indicano altri kit: 39845841 e 39845845. Per un'altra caldaia, invia una foto dell'etichetta tramite Contatto.
È lo stesso ABM03C che ABM03E o i codici 39845841 e 39845845?
Nelle liste di Ferroli ci sono kit diversi: 39845841 (ABM03A) nella PRO 25C e 32C del 2013, 39845843 (ABM03C) nella PRO S 27C-E e TECH del 2016 e 39845845 (ABM03E) nella PRO S 32C del 2019. Li mescolano: alcuni li danno come alternativi o chiamano ABM03 D il 39845843, un'italiana dice che l'ABM03E sostituisce l'ABM03C e intitola il 39845843 «sostituito da FE39845844».
Quali codici di errore della caldaia sono correlati a questa scheda?
Nel manuale della PRO S 27C (3541F263), A61, A63, F64, A65 e F66 sono anomalie interne della centralina ABM03 e A62, mancanza di comunicazione con la valvola gas. Non dimostrano da soli che la scheda sia guasta. Il 3541F554 (2018) cita ABM03C negli errori e ABM03E nello schema.
Chi deve installarla?
Un tecnico qualificato: la scheda controlla una caldaia a gas. Hai dubbi sul modello? Chiama il 911 17 77 77 o invia una foto dell'etichetta tramite Contatto.
Con quale caldaia si indica?
Ferroli BLUEHELIX PRO 25C MODELLO 2. Si mantiene esattamente quella compatibilità; non si aggiungono altri modelli per similitudine di famiglia.
39845843 è il riferimento OEM di questa scheda?
Non è dimostrato. La BOM Ferroli 30K1293005 del 2016 è elencata per BLUEHELIX PRO S 27C-E, un modello diverso. Non è attribuita a questa scheda.
Cosa significano 8655-010 e 86656-010?
conserva 8655-010 come lettura alternativa e la scheda elaborata esistente mostra 86656-010. L'indagine non ha trovato un documento Honeywell che risolva la differenza.
A61 conferma che questa scheda è guasta?
No. Il manuale collega codici con il controllo dell'apparecchio, ma non dimostra la causa di un guasto specifico né che la sostituzione di questo componente lo risolva.
