Scheda elettronica Honeywell 45.007.351-005 REV.A · Junkers ZW23-1AE23
Applicazione alla variante esatta in attesa di conferma. Scheda plug-in che controlla il funzionamento della caldaia. La mancanza di risposta con solo il LED giallo di alimentazione acceso, una sovratensione o un ingresso d'acqua richiedono di controllare l'elettronica; questi segnali non confermano da soli il guasto della scheda.
- Tipo di pezzo
- Schede elettroniche
- Stato
- Ricondizionato
- SKU interno
- PLC213
- Garanzia
- 1 anno
Caldaie Honeywell compatibili
Scheda elettronica. 0 compatibilità verificate. Ci sono altri 2 modelli che stiamo ancora verificando.
Modelli in attesa di verifica
Questi modelli sono associati a questo riferimento, ma non abbiamo ancora finito di verificarli, quindi non li consideriamo compatibiliSe la tua caldaia è una di queste, inviaci una foto del pezzo che intendi sostituire e lo verifichiamo prima che tu acquisti.
| Honeywell Junkers Euroline ZW/ZS 23-1 KE | Honeywell | Non confermato |
|---|---|---|
| Honeywell Junkers ZW23-1AE23 | Honeywell | Non confermato |
Non vedi il tuo modello o hai dei dubbi? Il riferimento serigrafato comanda. Come verificarlo · Inviaci una foto su WhatsApp
Come verificare se è il pezzo della tua caldaia
Il riferimento del ricambio, il modello e la revisione dell'apparecchiatura devono essere confrontati con la documentazione del produttore.

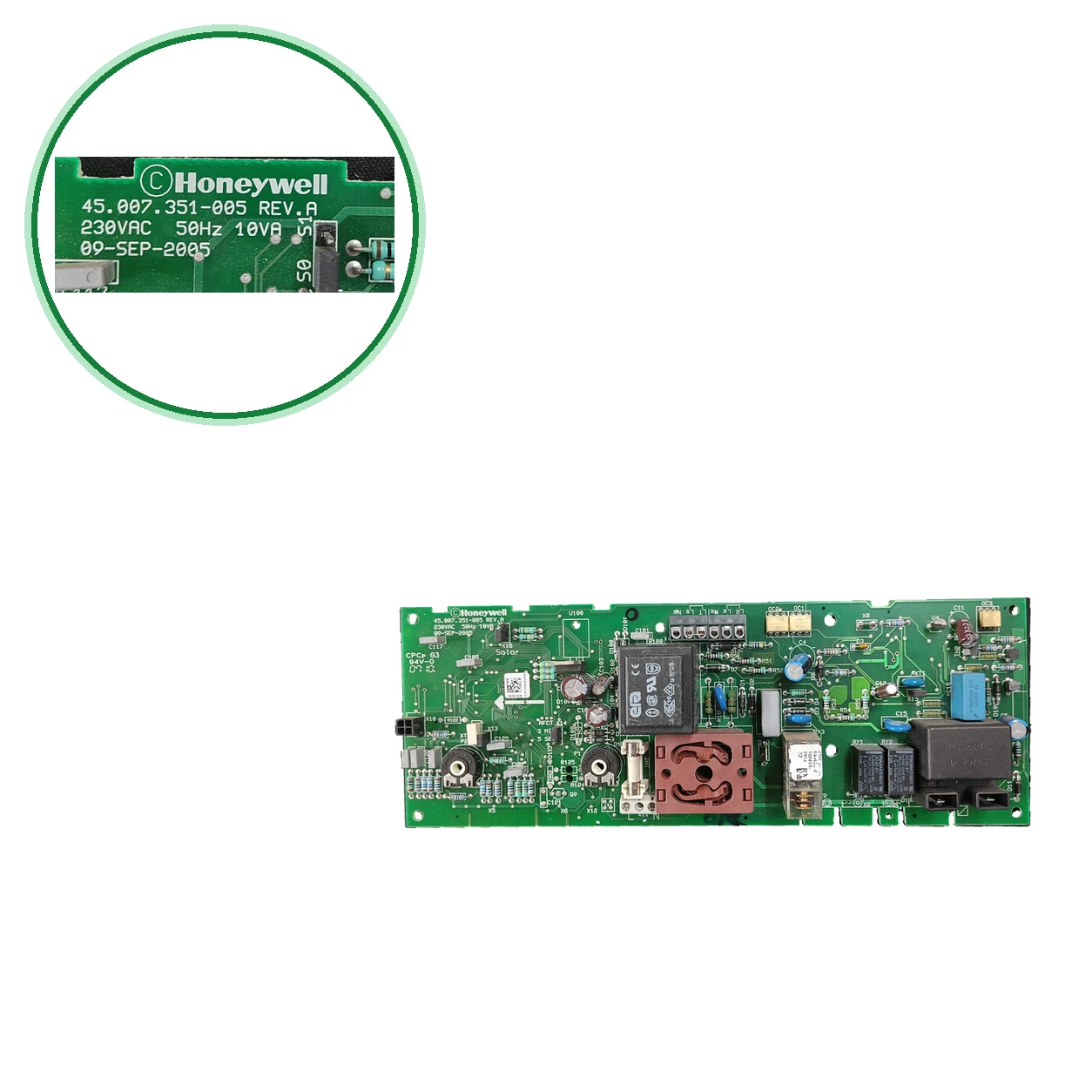

- Cerca sulla scheda la designazione 45.007.351-005 REV.A (a volte scritta 45007351005) e, nel circuito stampato, il marchio CPCp G3.
- Controlla che contenga anche i codici CM1004V04 e 00248 e la tensione stampata 230 VAC · 50 Hz · 10 VA.
- Non confonderla con la 45.007.351-003 REV.A né con la S4962CM1004V04 / Junkers 8708300212: senza conferma aggiuntiva del contenuto le considera uguali.
- Controlla che la tua caldaia sia una Junkers ZW23-1AE23, il modello che ha registrato.
- coincidono, chiamaci al 911 17 77 77 con il modello della tua caldaia e te la riserviamo.
Sintomi che richiedono diagnosi sulla scheda elettronica
La scheda elettronica governa l'accensione, la modulazione e le sicurezze della caldaia. Questi sono i sintomi tipici e cosa fare:
Sintomi e guasti frequenti
- 01
La caldaia non reagisce e il LED giallo di alimentazione rimane fisso.
Causa: È il caso di un filo di riparazione con questa scheda; in esso si chiede se è stata controllata l'alimentazione del microcontrollore.
- 02
Resistenze R1 e R5 bruciate dopo l'ingresso dell'acqua; resistenze e varistore S10K275 bruciati dopo un sovratensione di 400 V.
Causa: Si vede a colpo d'occhio sulla scheda; un filo di riparazione lo associa al 45.007.351-005 REV.A.
- 03
La caldaia non si accende e si blocca, con il tasto di ripristino e il LED a 60 °C che lampeggia.
Causa: Non c'è segnale di fiamma nell'elettrodo di ionizzazione.
Verificare l'alimentazione del gas e premere il tasto di reset. Se si ripete, farlo controllare da un tecnico.
- 04
La caldaia non si accende. Il tasto di reset lampeggia ogni 2 s e il pilota a 75 °C lampeggia.
Causa: Fallo nell'accensione. Il manuale lo associa all'ionizzazione e alla scheda elettronica, anch'essa umida.
Che lo controlli un tecnico, che deve verificare il circuito stampato e l'ionizzazione.
- 05
La caldaia si blocca senza fiamma. Il tasto di reset lampeggia una volta al secondo e il pilota a 60 °C lampeggia.
Causa: Non c'è segnale nell'elettrodo di ionizzazione. Potrebbe essere l'elettrodo sporco o usurato, oppure le elettrovalvole del gas.
Che lo controlli un tecnico, che deve verificare l'elettrodo di ionizzazione e le elettrovalvole.
Questi sintomi possono avere più di una causa. Se la tua caldaia mostra un codice di errore, inviaci un messaggio su WhatsApp insieme a una foto della serigrafia e ti diremo se il pezzo è questo.
Scheda tecnica: scheda elettronica Honeywell
- SKU interno Uniclima
- PLC213
- Marca
- Honeywell
- Tipo di pezzo
- Schede elettroniche
- Unità disponibili
- 5 pz
- Stato
- Ricondizionato
- Garanzia
- 1 anno
- Spedizione
- 4–5 giorni lavorativi (Italia)
- Reso
- 14 giorni
Dati del ricambio e documentazione disponibile
Contrasta i codici di etichetta, PCB e revisione con il ricambio installato; non sono necessariamente codici equivalenti.
- Tensione segnata
- 230 VAC
- Frequenza marcata
- 50 Hz
- Potenza apparente marcata
- 10 VA
- Data di stampa
- 09-SET-2005
- Marcatura PCB
- CPCp G3 / 94V-0
- Inventario — Marcatura PCB visibile
- CPCp/CPCP G3
- Inventario — Regolazioni stampate
- 3 MIN; 5 SEC
- Inventario — Applicazione indicata per l'inventario
- JUNKERS ZW23-1AE23
- Inventario — Codice contrassegnato
- 00248
- Dati aggiuntivi — Tipo di scambiatore
- Controllo plug-in (scheda di controllo PCB) ·
- Dati aggiuntivi — Processore e memoria
- NEC F0134A (0603EP010) · EEPROM Atmel 24C04AN · Sito (dump del firmware)
- Identificazione — Designazione contrassegnata
- 45.007.351-005 REV.A
- Identificazione — Codice contrassegnato
- 45.007.351-005 REV.A
- Identificazione — Codice contrassegnato
- CM1004V04
- Scheda tecnica: Tensione segnata
- 230 VAC
- Scheda tecnica: Frecuencia marcata
- 50 Hz
- Scheda tecnica: Potenza apparente marcata
- 10 VA
- Scheda tecnica: Data di stampa
- 09-SET-2005
- Marcato PCB
- CPCp G3 / 94V-0
- Dati di inventario — Marcatura PCB visibile
- CPCp/CPCP G3
- Dati di inventario — Regolazioni stampate
- 3 MIN; 5 SEC
- Dati di inventario — Applicazione indicata in inventario
- JUNKERS ZW23-1AE23
- Dati di inventario — Codice contrassegnato
- 00248
- Marcature aggiuntive
- Marcature: revisione REV.A; data 09-SET-2005; PCB 94V-0; CPCp/CPCP G3; impostazioni stampate 3 MIN e 5 SEC; codice visibile CM1004V04; codice marcato 00248.
- Applicazioni in attesa di verifica
- JUNKERS ZW23-1AE23 — compatibilità annotata; in attesa di conferma per variante. Applicazione registrata: «Euroline» per l'offerta collegata. Applicazione commerciale del venditore, in attesa di verifica per pezzo e variante prima del montaggio; non conferma da sola la compatibilità di questa unità.
- I sintomi provengono da forum di riparazione, non da un manuale del produttore: un tecnico dovrebbe misurare prima di dichiarare guasta la scheda.
- Per confermare: Junkers Euroline ZW/ZS 23-1 KE — 1 origine: thread del forum di riparazione con la scheda 45.007.351-005 REV.A
- Non confondere: 45.007.351-003 REV.A — Un'altra scheda Honeywell che due forum citano per la Junkers 23-1 (uno, per la Euroline ZW/ZS 23-1AE) — Finisce in -003, non in -005; nessun forum dice che sia la stessa scheda. Un thread dice che la 003 ha le stesse resistenze di 100 Ω.
- Non confondere: S4962CM1004V04 · 8708300212 — Scheda Honeywell/ che danno per la ZW23-1AE23 con il codice Junkers 8708300212 (8 708 300 212 0 nella lista ufficiale) — senza conferma aggiuntiva del contenuto la unisce alla 45.007.351-005 REV.A, anche se termina come il tuo CM1004V04: confronta.
- La direzione della scheda della guarnizione 45-007-351-006 con 87083002120; il suo testo non lo spiega. Senza conferma aggiuntiva di contenuto unisci la 45.007.351-005 con il 8708300212 né con la S4962CM1004V04: confronta il marchio della tua scheda.
- unire il 45.007.351-005 REV.A con Junkers (e monitor..ws, con la Euroline); conferma designazione e tipo. Nessuno nomina la ZW23-1AE23: la conferma. Avvisi: l'URL dice 006 e l'etichetta del processore varia tra.
- Applicazioni registrate in attesa di conferma per modello, variante o programmazione: Junkers ZW23-1AE23.
Domande frequenti sulla scheda elettronica
Come identifico la scheda Honeywell 45.007.351-005 REV.A?
È compatibile con il mio Junkers ZW23-1AE23?
Vale per la Junkers Euroline ZW/ZS 23-1 KE?
Qual è la differenza tra la 45.007.351-003, la S4962CM1004V04 e il Junkers 8708300212?
Cosa significano i codici 45.007.351-005, CPCp G3, CM1004V04 e 00248?
Quali sintomi indicano questo scambiatore?
Chi deve installarla?
