Scheda elettronica Honeywell 45.006.405-001 (W4115B-1457) per Hermann Saunier Duval Master Twin 85 E
Applicazione alla variante esatta in attesa di conferma. Scheda elettronica che porta quattro relè (K1 a K4) e un trasformatore (TRF1) serigrafati.
- Tipo di pezzo
- Schede elettroniche
- Stato
- Ricondizionato
- SKU interno
- PLC082
- Garanzia
- 1 anno
IVA inclusa Disponibile · 1 pz
Caldaie Honeywell compatibili
Scheda elettronica. 0 compatibilità verificate. Ci sono altri 1 modelli che stiamo ancora verificando.
Modelli in attesa di verifica
Questi modelli sono associati a questo riferimento, ma non abbiamo ancora finito di verificarli, quindi non li consideriamo compatibiliSe la tua caldaia è una di queste, inviaci una foto del pezzo che intendi sostituire e lo verifichiamo prima che tu acquisti.
| Honeywell Hermann Saunier Duval Master Twin 85 E (85E) | Honeywell | Non confermato |
|---|
Non vedi il tuo modello o hai dei dubbi? Il riferimento serigrafato comanda. Come verificarlo · Inviaci una foto su WhatsApp
Come verificare se è il pezzo della tua caldaia
Il riferimento del ricambio, il modello e la revisione dell'apparecchiatura devono essere confrontati con la documentazione del produttore.
- Cerca sulla scheda il codice circuito 45.006.405-001 e la designazione contrassegnata W4115B-1457 o W4115B1457B.
- Confronta la serigrafia: relè K1 a K4, trasformatore TRF1 e fusibili FUSE4AF, FUSE315mAT e FUSE125mAT.
- Una delle nostre unità porta inoltre 3893460 0077, COMP-SIDE e COMP-301E: confrontali se la tua scheda li ha.
- Non confonderla con altre schede W4115B, come la W 4115 B 1218B (Honeywell) o la 45005672-001 (W4115B 1515B, Hermann Saunier Duval): i loro codici sono diversi.
- coincidono, chiamaci al 911 17 77 77 con il modello della tua caldaia e te la riserviamo. Hai domande? Inviaci tramite Contatto una foto dell'etichetta del tuo ricambio e della scheda caratteristiche della caldaia.
Sintomi che richiedono diagnosi sulla scheda elettronica
La scheda elettronica governa l'accensione, la modulazione e le sicurezze della caldaia. Questi sono i sintomi tipici e cosa fare:
Sintomi e guasti frequenti
- 01
La caldaia si ferma e mostra F13 sul display.
Causa: Fallo interno della scheda elettronica.
Controllare le connessioni della scheda, il codice di prodotto e fare un reset. Se appare di nuovo, farlo controllare da un tecnico.
- 02
Appare F12 sul display della caldaia.
Causa: Problema nella linea eBUS.
Controllare la linea eBUS. Se il codice persiste, farlo controllare da un tecnico.
Codici di errore Honeywell che richiedono diagnosi
| Codice | Guasto | Verifiche tecniche |
|---|---|---|
| F13 | Guasto della scheda elettronica. | Controllare le connessioni della scheda, il codice di prodotto e fare un reset. Se il codice appare di nuovo, indica la scheda principale e deve essere controllata da un tecnico. |
| F12 | Problema di tensione nella linea eBUS. | Controllare la linea eBUS. Se il codice persiste, farlo controllare da un tecnico. |
Questi sintomi possono avere più di una causa. Se la tua caldaia mostra un codice di errore, inviaci un messaggio su WhatsApp insieme a una foto della serigrafia e ti diremo se il pezzo è questo.
Scheda tecnica: scheda elettronica Honeywell
- SKU interno Uniclima
- PLC082
- Marca
- Honeywell
- Tipo di pezzo
- Schede elettroniche
- Unità disponibili
- 1 pz
- Stato
- Ricondizionato
- Garanzia
- 1 anno
- Spedizione
- 4–5 giorni lavorativi (Italia)
- Reso
- 14 giorni
Dati del ricambio e documentazione disponibile
Contrasta i codici di etichetta, PCB e revisione con il ricambio installato; non sono necessariamente codici equivalenti.
- Marcatura dei fusibili
- FUSE315mAT;FUSE125mAT;FUSE4AF
- Inventario — Fusibile
- 1,25 A T
- Inventario — Sottocomponente identificato
- transformator TRF1
- Inventario — Sottocomponenti identificati
- relè K1, K2, K3 e K4
- Inventario — Serigrafia PCB
- COMP-301E
- Inventario — Applicazione indicata per l'inventario
- MASTER TWIN 85E
- Identificazione — Designazione contrassegnata
- W4115B1457B
- Identificazione — Codice contrassegnato
- W4115B1457B
- Identificazione — Codice contrassegnato
- 3893460 0077
- Identificazione — Codice contrassegnato
- COMP-SIDE
- Marcati dei fusibili
- FUSE315mAT;FUSE125mAT;FUSE4AF
- Dati di inventario — Fusibile
- 1,25 A T
- Dati di inventario — Sottocomponente identificato
- transformator TRF1
- Dati di inventario — Sottocomponenti identificati
- relè K1, K2, K3 e K4
- Dati di inventario — Serigrafia PCB
- COMP-301E
- Dati di inventario — Applicazione indicata in inventario
- MASTER TWIN 85E
- Identificazione ed equivalenze
- PropiaW4115B1457B e 45.006.405-001; offertaW4115B-1457/45.006.405-001. Scheda completa simile; suffissoB e revisione non conciliati.
- Marcature aggiuntive
- Trasformatore TRF1; relè K1–K4. PCB: COMP-301E; codice lato saldatura 45.006.405-001; marcato COMP-SIDE. Codice marcato 3893460 0077. Letture generali del fusibile: 4 A F e 1,25 A T; serigrafie aggiuntive FUSE315mAT, FUSE125mAT e FUSE4AF.
- Applicazioni in attesa di verifica
- MASTER TWIN 85E — compatibilità citata; in attesa di confronto con la variante concreta.
Prima di acquistare
- Non confondere: W 4115 B 1218B — Scheda elettronica Honeywell della stessa serie W 4115 B, altra lista W4115B1218 per Unical - Hermann Saunier Duval — Designazione distinta (1218B): senza conferma aggiuntiva non la unisce a W4115B-1457 né a questo ricambio.
- Non confondere: 45005672-001 — Scheda elettronica Hermann Saunier Duval «W4115B 1515B», — Codice e designazione diversi; la scheda non indica a quale caldaia si riferisce e senza conferma aggiuntiva la associa a 45.006.405-001.
- Non confondere: 05602200 — Circuito stampato Hermann Saunier Duval (Thelia Twin) che assegnano alla Master Twin L 85 E — Un altro codice; parlano della Master Twin L 85 E; nessuna dice se è la stessa caldaia della 85 E, e nessuna lo collega a 45.006.405-001 né a W4115B.
- Sono contrassegnati come letti nella propria parte o dati. Nessuno di quelli che siamo riusciti a leggere li unisce a un codice di catalogo Hermann Saunier Duval.
- Compatibilità con la Master Twin 85 E registrata. Nessuna di quelle che siamo riusciti a leggere unisce ancora il codice 45.006.405-001 con una caldaia.
- Applicazioni registrate in attesa di conferma per modello, variante o programmazione: Hermann Saunier Duval Master Twin 85 E (85E).
Domande frequenti sulla scheda elettronica
Cos'è la scheda Honeywell 45.006.405-001 e come la identifico?

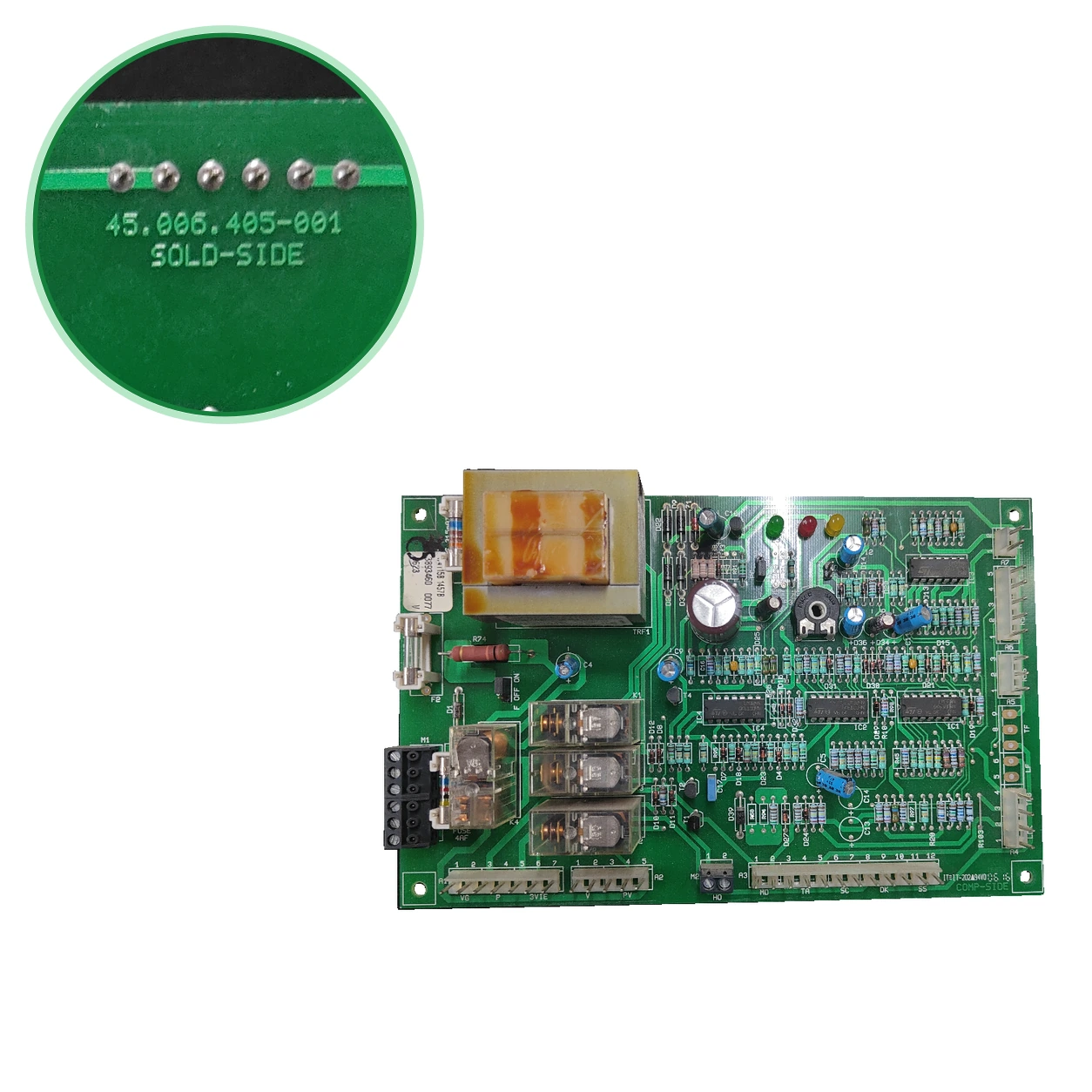

È una scheda elettronica Honeywell con codice di circuito 45.006.405-001, che in una delle nostre unità è anche stampata sul lato di saldatura. Un'unità porta la designazione W4115B-1457 e l'altra W4115B1457B. Confronta anche la serigrafia: relè K1 a K4, trasformatore TRF1 e fusibili FUSE4AF, FUSE315mAT e FUSE125mAT.
È compatibile con la mia Hermann Saunier Duval Master Twin 85 E?
La compatibilità di questa variante è in attesa di conferma. Applicazione registrata: questa scheda per la Master Twin 85 E, con le due unità. Le liste dei pezzi che siamo riusciti a leggere sono della Master Twin «L 85 E»; nel testo che abbiamo letto non appare il codice 45.006.405-001, e la lista di («nomenclature 484») è stata letta solo in parte. Una categoria di un'altra dice «master twin 85», ma siamo riusciti a leggerla solo in parte e non riporta alcun codice del pezzo; non possiamo confermare se sia la stessa caldaia della 85 E. Non possiamo neanche fornirti un riferimento di catalogo di Hermann Saunier Duval: confronta i marcati del pezzo con quelli della tua scheda.
E se la mia caldaia non è la Master Twin 85 E?
La compatibilità di questa variante è in fase di conferma. Per altre caldaie non abbiamo conferma dal laboratorio né che associno questo codice a esse, quindi non la consideriamo valida senza verificarlo. Inviaci tramite Contatto una foto dell'etichetta della tua scheda e della scheda delle caratteristiche della tua caldaia, oppure chiamaci al 911 17 77 77.
Qual è la differenza tra W4115B-1457 e W4115B1457B?
La compatibilità di questa variante è in fase di conferma. Sono le designazioni contrassegnate in ciascuna delle nostre unità; il nostro inventario annota la seconda anche come W4115B 1457B. Entrambe portano il codice di circuito 45.006.405-001 e registrate: per la Master Twin 85 E. Nessuna pagina che abbiamo letto spiega la lettera B finale, quindi non possiamo dire cosa cambi. 3893460 0077, COMP-SIDE e COMP-301E figurano solo nell'unità W4115B1457B; della W4115B-1457 non abbiamo quel dato.
Quali fusibili e componenti monta?
La serigrafia marca FUSE4AF, FUSE315mAT e FUSE125mAT. Un'unità porta un fusibile F3 da 3.15 A/T e un altro da 1.5 A, e l'altra uno da 4 A F e un altro da 1,25 A T. Ha relè K1 a K4 e trasformatore TRF1. La W4115B-1457 porta inoltre i circuiti integrati LM324N e M27C512 (ST), della W4115B1457B non abbiamo questo dato. Leggi il valore scritto sul fusibile della tua scheda prima di cambiarlo.
Si confonde con altre schede Honeywell W4115B o con il circuito 05602200?
Ci sono designazioni simili che non sono confermate: per questa scheda: la W 4115 B 1218B, un'altra la W4115B1218 (per Unical - Hermann Saunier Duval) e vende Hermann Saunier Duval 45005672-001 (W4115B 1515B). Assegnano lo stampato 05602200 alla Master Twin «L 85 E»; nessuna dice se è la stessa caldaia della 85 E. Non le consideriamo equivalenti: confronta i codici o scrivici con una foto.
Chi deve montare questa scheda?
Un tecnico qualificato. È una scheda elettronica con relè e trasformatore, collegata alla caldaia. Prima di toccare nulla, è necessario staccare l'alimentazione elettrica della caldaia.
Come identificare questa scheda elettronica?
Confronta la serigrafia, la distribuzione dei connettori e la variante esatta del circuito con le fotografie.
