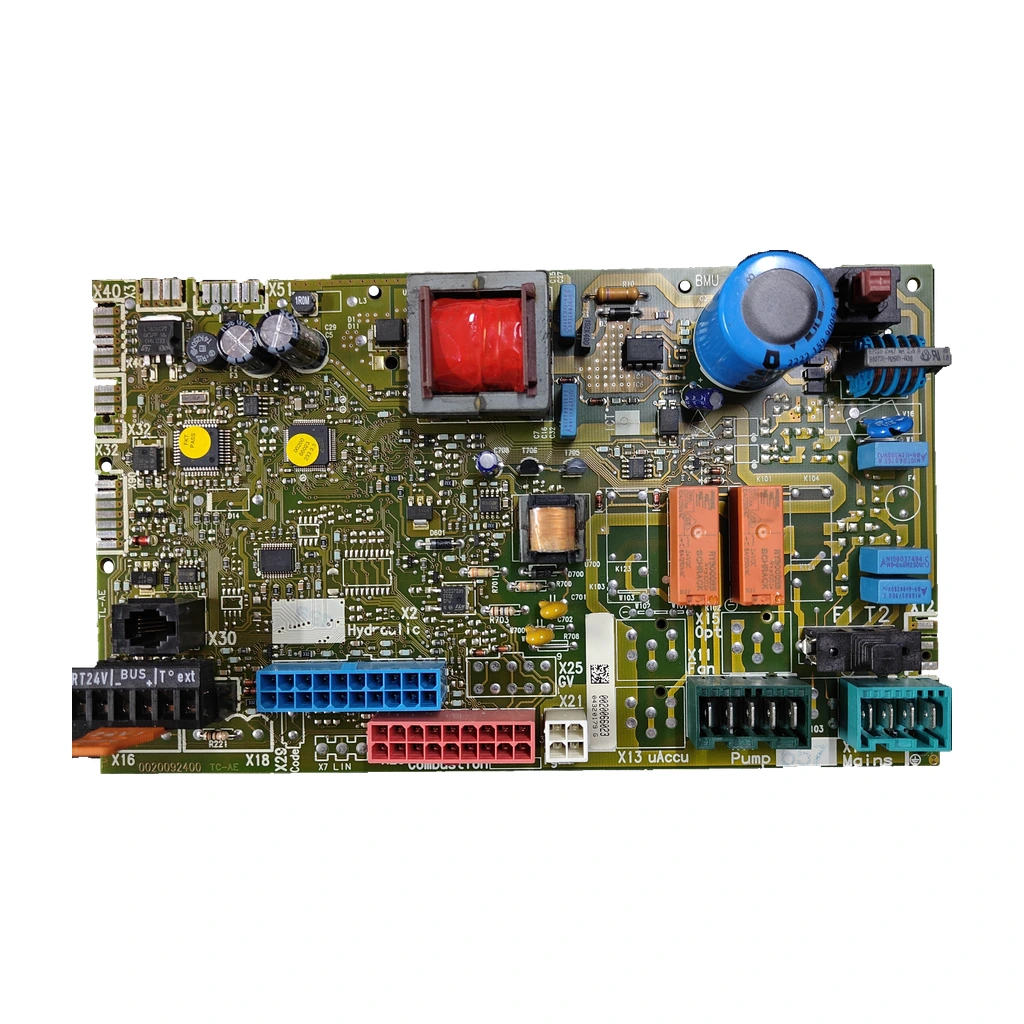

Scheda elettronica V-Group 0020066023 per Hermann Saunier Duval ThemaCondens F25 A-1
Applicazione alla variante esatta in attesa di conferma. Da confermare: È la scheda che governa la caldaia: gestisce l'accensione, la modulazione, le sicurezze e la comunicazione. Si sospetta di essa se la caldaia non si accende, si riavvia da sola o segna errori senza senso.
- Tipo di pezzo
- Saunier Duval
- Stato
- Ricondizionato
- SKU interno
- PLC091
- Garanzia
- 1 anno
Caldaie Hermann Saunier Duval compatibili
Hermann Saunier Duval. 0 compatibilità verificate. Ci sono altri 4 modelli che stiamo ancora verificando.
Modelli in attesa di verifica
Questi modelli sono associati a questo riferimento, ma non abbiamo ancora finito di verificarli, quindi non li consideriamo compatibiliSe la tua caldaia è una di queste, inviaci una foto del pezzo che intendi sostituire e lo verifichiamo prima che tu acquisti.
| Hermann Saunier Duval Semia Condens F 25 A-1 | Saunier Duval | Non confermato |
|---|---|---|
| Hermann Saunier Duval Micraplus Condens 25-A/1 | Saunier Duval | Non confermato |
| Hermann Saunier Duval Isotwin Condens F 30-A | Saunier Duval | Non confermato |
| Hermann Saunier Duval ThemaCondens F25 A-1 | Saunier Duval | Non confermato |
Non vedi il tuo modello o hai dei dubbi? Il riferimento serigrafato comanda. Come verificarlo · Inviaci una foto su WhatsApp
Come verificare se è il pezzo della tua caldaia
Il riferimento del ricambio, il modello e la revisione dell'apparecchiatura devono essere confrontati con la documentazione del produttore.
- Per confermare: Cerca nella placca i codici 0020066023 e 0020092400 e il marchio TC-AE (modello TC-AE / TL-AE). Il riferimento di solito è serigrafato nel circuito o su un'etichetta laterale.
- Confronta il numero e la posizione dei relè e dei connettori con le foto: avvisa che sotto un unico codice sono state prodotte versioni diverse.
- Non confonderla con la scheda display 20084519 né con quelle per la Micraplus e la Semia (0010047388, 202.73.0880).
- Conferma il modello sulla targa della tua caldaia: Applicazione registrata: la ThemaCondens F25 A-1.
- coincidono, chiamaci al 911 17 77 77 con il modello della tua caldaia.
Sintomi che richiedono diagnosi nella Hermann Saunier Duval
Sintomi e guasti frequenti
- 01
La caldaia non si accende, si riavvia da sola o segna errori senza senso.
Causa: Da confermare: li collega con la scheda. Che un tecnico lo confermi prima di cambiarla.
- 02
Piste bruciate o ossidazione visibile nel circuito stampato
Causa: La stessa lo indica alla scheda. Controlla la scheda vecchia a colpo d'occhio.
- 03
La caldaia non si accende all'avvio e appare F.28.
Causa: Gas insufficiente, sifone di condensato ostruito o accensione fallita.
Far controllare il gas, il sifone e l'elettrodo da un tecnico. Non toccare la valvola gas.
- 04
La fiamma si spegne durante il funzionamento e la caldaia tenta di accendersi più volte.
Causa: Elettrodo di ionizzazione sporco, ricircolo dei fumi o interruzione del gas.
Che un tecnico controlli l'elettrodo, i fumi e l'approvvigionamento di gas.
- 05
Appare F.00, F.01, F.10 o F.11 sul display.
Causa: Connettore della sonda allentato, fascio di cavi interrotto o sonda NTC guasta.
Che un tecnico controlli prima i connettori e poi la sonda.
- 06
La caldaia non si accende e mostra F.28 dopo tre tentativi senza fiamma.
Causa: Mancanza di fiamma dopo l'accensione; il manuale indica gas, gruppo di accensione o elettronica.
Che lo controlli un tecnico.
- 07
La caldaia non si accende e mostra F.28.
Causa: Accensione non riuscita: mancanza di gas, elettrodo o trasformatore di accensione.
Controllare che arrivi gas. Se i guasti si ripetono dopo tre tentativi, farlo controllare da un tecnico qualificato.
- 08
La caldaia si blocca e mostra F.22: mancanza d'acqua nell'impianto.
Causa: Senza acqua o con molto poca; può anche guastarsi il sensore di pressione o il suo cablaggio.
Riempiere l'impianto di riscaldamento. Se la caduta di pressione è frequente, fallo controllare da un installatore.
- 09
La caldaia mostra F.10 o F.11: sonda di mandata o di ritorno in cortocircuito.
Causa: Sonda NTC guasta o cavo in cortocircuito.
Che lo controlli un tecnico, che verifichera sonda e cablaggio.
- 10
La caldaia si blocca e mostra F.49: corrente bassa nel bus eBUS.
Causa: Cortocircuito o sovraccarico dell'eBUS, o due alimentazioni di polarità diversa.
Controllare il cablaggio del termostato e la polarità dell'eBUS. Se ritorna, farlo controllare da un tecnico.
- 11
La caldaia non si accende e il display mostra un codice di errore di accensione (F.28 o F.29).
Causa: Non si rileva fiamma. La causa più comune è una bassa pressione del gas o un elettrodo di accensione in cattive condizioni.
Apri la valvola di intercettazione del gas e premi reset una volta. Se si ripete, fallo controllare da un tecnico ufficiale.
- 12
Aparece sullo schermo il codice F.63 o F.64, di elettronica o di sonda.
Causa: Fallo nell'elettronica della caldaia o nella sonda NTC.
Annota il codice e il modello e fallo controllare da un tecnico ufficiale.
Codici di errore Hermann Saunier Duval che richiedono diagnosi
| Codice | Guasto | Verifiche tecniche |
|---|---|---|
| F.28 | Fallo nell'accensione: il bruciatore non si accende. | Prima di tutto, un tecnico deve controllare il gas, il sifone di condensato e l'elettrodo. Segnala la scheda elettronica solo se il gas arriva correttamente e l'accensione continua a non funzionare. |
| F.29 | Perdita di fiamma in funzionamento: la caldaia si accende e si spegne. | Fai controllare a un tecnico l'elettrodo di ionizzazione, i fumi e l'alimentazione del gas. Segnala la scheda solo se il gas e l'elettrodo sono a posto. |
| F.00 | Interruzione della sonda di temperatura di mandata (entrata). | Controlla prima i connettori della sonda e della scheda, che il manuale verifica prima della sonda. Se sono a posto, la sonda potrebbe essere guasta. Punta alla scheda solo se la sonda e i connettori sono in buone condizioni. |
| F.01 | Interruzione della sonda di temperatura di ritorno. | Controlla prima i connettori della sonda e della scheda, che il manuale verifica prima della sonda. Se sono a posto, la sonda potrebbe essere guasta. Punta alla scheda solo se la sonda e i connettori sono in buone condizioni. |
| F.10 | Cortocircuito nella sonda di temperatura di mandata (entrata). | Fai controllare la sonda e il fascio di cavi da un tecnico. Segnala la scheda solo se la sonda e il cablaggio sono a posto. |
| F.11 | Cortocircuito nella sonda di temperatura di ritorno. | Fai controllare la sonda e il fascio di cavi da un tecnico. Segnala la scheda solo se la sonda e il cablaggio sono a posto. |
| F.20 | Disconnessione di sicurezza per surriscaldamento. | Non rimontare una e un'altra volta. Avvisare il tecnico. Può indicare una mancanza di circolazione dell'acqua o una sonda difettosa. |
| F.27 | Errore nella rilevazione della fiamma con il bruciatore spento. | Che lo controlli un tecnico: punta all'elettronica di controllo della fiamma. |
| F.22 | Disconnessione per mancanza d'acqua nell'impianto. | Riempiere l'impianto di riscaldamento. Se la caduta di pressione è frequente, fallo controllare da un installatore. |
| F.49 | Errore di comunicazione eBUS: corrente troppo bassa. | Controllare il cablaggio del termostato e la polarità dell'eBUS. Se ritorna, farlo controllare da un tecnico. |
| F.63 | Errore di memoria EEPROM della scheda. | Fallo dell'elettronica: che lo controlli un tecnico. |
| F.64 | Errore di elettronica, sonda o convertitore analogico-digitale. | Controllare sonde e connettori. Se si ripete, farlo controllare da un tecnico. |
| F.65 | Temperatura della scheda elettronica troppo alta. | Controllare la ventilazione attorno alla caldaia. Farlo controllare da un tecnico. |
| F.67 | Valore della fiamma non valido restituito dall'ASIC. | Fallo dell'elettronica: che lo controlli un tecnico. |
| F.68 | Fiamma instabile (ingresso analogico). | Controllare il gas e l'elettrodo. Farlo controllare da un tecnico. |
| F.70 | Codice prodotto non valido (DSN). | Appare quando si cambia la scheda o lo schermo senza riadattare il codice del prodotto. Che lo controlli un tecnico. |
| F.71 | Errore della sonda di temperatura di mandata o di ritorno. | Sonda NTC mal posizionata o difettosa. Farla controllare da un tecnico. |
| F.72 | Deviazione del sensore di pressione dell'acqua o della sonda di ritorno. | Controllare la pressione e la sonda. Farlo controllare da un tecnico. |
| F.73 | Sensore di pressione dell'acqua non connesso o in cortocircuito. | Controllare il connettore e il cavo del sensore. Farlo controllare da un tecnico. |
| F.74 | Problema elettrico del sensore di pressione dell'acqua. | Cavo o sensore di pressione. Che lo controlli un tecnico. |
| F.75 | Errore del sensore di pressione (capsula manometrica difettosa). | Sensore di pressione. Che lo controlli un tecnico. |
| F.85 | Errore del sensore di temperatura: sonde montate male o allentate. | Controllare che ogni sonda sia nella sua tubazione. Farla controllare da un tecnico. |
Questi sintomi possono avere più di una causa. Se la tua caldaia mostra un codice di errore, inviaci un messaggio su WhatsApp insieme a una foto della serigrafia e ti diremo se il pezzo è questo.
Scheda tecnica: Hermann Saunier Duval
- SKU interno Uniclima
- PLC091
- Marca
- Saunier Duval
- Tipo di pezzo
- Saunier Duval
- Unità disponibili
- 0 pz
- Stato
- Ricondizionato
- Garanzia
- 1 anno
- Spedizione
- 4–5 giorni lavorativi (Italia)
- Reso
- 14 giorni
Dati del ricambio e documentazione disponibile
Contrasta i codici di etichetta, PCB e revisione con il ricambio installato; non sono necessariamente codici equivalenti.
- Inventario — Connessione RT24V
- 24 V
- Inventario — Relè SCHRACK RT424F12
- 12 VDC
- Inventario — Relè SCHRACK
- 24 VDC 6 A / 250 VAC
- Inventario — Fusibile/posizione F1
- T2
- Inventario — Applicazione indicata per l'inventario
- Hermann Saunier Duval ThemaCondens F25 A-1
- Inventario — Marcatura PCB
- 0020092400; TC-AE
- Dati di — Funzione
- Gestisce accensione, modulazione, sicurezze e comunicazione
- Dati del produttore del relè — Relè RT424F12
- Bistabile a 2 bobine · 2 contatti commutati · 8 A di contatto · TE Connectivity (Schrack)
- Identificazione — Codice contrassegnato
- 0020066023
- Identificazione — Codice contrassegnato
- 0020092400
- Identificazione — Codice contrassegnato
- TC-AE
- Dati di inventario — Connessione RT24V
- 24 V
- Dati di inventario — Relè SCHRACK RT424F12
- 12 VDC
- Dati di inventario — Relè SCHRACK
- 24 VDC
- Dati di inventario — Relè SCHRACK
- 6 A / 250 VAC
- Dati di inventario — Fusibile/posizione F1
- T2
- Dati di inventario — Applicazione indicata in inventario
- Hermann Saunier Duval ThemaCondens F25 A-1
- Dati di inventario — Marcatura PCB
- 0020092400; TC-AE
- Applicazioni in attesa di verifica
- Saunier Duval Thema Condens F25 A-1 — compatibilità citata; in attesa di riscontro. Consulta 24/10/2026 · 1 fornitore; in attesa di conferma: Isotwin Condens F 30-A; THEMACLASSIC F 26 E; Thema Condens 25-A; Thema Condens AS 25-A; Thema Condens AS 30-A; Thema Condens F 25; Thema Condens F AS 25. Dichiarazione commerciale per la scheda «Scheda Elettronica Saunier Duval (0020066023)Condens.», non certificazione dell'unità. Confermare riferimento OEM, revisione, configurazione e variante dell'apparecchiatura prima dell'uso.
- Per confermare: si consiglia di controllare prima la tensione elettrica in ingresso all'abitazione.
- Per confermare: Hermann Saunier Duval Semia Condens F 25 A-1; 0010047388 o 202.73.0880 per la Semia Condens 25/30
- Per confermare: Hermann Micraplus Condens 25-A/1; 0010047388, 202.73.0880 o 288.90.0201
- Per confermare: Hermann Saunier Duval Isotwin Condens F 30-A — 1 origine
- Non confondere: 20084519 — Display della Thema Condens F25 — È un altro ricambio, lo schermo; non unirlo a 0020066023.
- Non confondere: 0010047388 — Scheda della Hermann Micraplus Condens 25 — Codice distinto; lo unisce a 0020066023
- Non confondere: 202.73.0880 — Scheda per Hermann Micraplus Condens e Semia Condens 25/30 — Codice distinto; non lo unisce a 0020066023
- Non confondere: 288.90.0201 — Scheda Hermann per Micraplus Condens 25-A e 30-A — Codice diverso; non lo unisce a 0020066023
- Non confondere: SD0010028087 — Scheda per Thema Condens F25 / F25 A1; altra lista 0010028087 come «carte principale» della Thema Plus Condens F 25 — Nessuna la unisce a 0020066023: non è equivalente provato.
- Non confondere: 0020172942 — «Circuito stampato» nel ricambio della Themaplus Condens F25 A-1 — Altro codice; il ricambio non è collegato a 0020066023.
- Non confondere: 0020084517 — «Scheda interfaccia» nello stesso esploso della Themaplus Condens F25 A-1 — Altro codice; l'esploso non lo collega a 0020066023.
- Un forum cita 0020092400 come scheda BMU 02 di una Protherm Gepard 23 MOV, un'altra caldaia. Qui è il marchio del circuito insieme a TC-AE: confronta anche 0020066023.
- 0020066023 è venduto insieme alla Thema Condens F25 A/1; Semia e Micraplus, anche 2. Nessun pezzo di ricambio ufficiale citato menziona il codice; 0020092400, TC-AE e TL-AE non si uniscono a questa scheda senza conferma aggiuntiva.
- Applicazioni registrate in attesa di conferma per modello, variante o programmazione: Hermann Saunier Duval ThemaCondens F25 A-1.
Domande frequenti: Hermann Saunier Duval
Dove si trova il codice di questa scheda e quale devo confrontare?
Serve per la mia Hermann Saunier Duval ThemaCondens F25 A-1?
Serve per la Semia Condens F 25 A-1, la Hermann Micraplus Condens 25-A/1 o la Isotwin Condens F 30-A?
Cosa significano 0020066023, 0020092400, TC-AE e TL-AE?
È la stessa cosa di 20084519, 0020172942, 0020084517 o SD0010028087?
Quali relè e fusibile porta e perché conviene acquistarli?
Chi deve installarla e cosa bisogna avere a disposizione?
Come identificare questa scheda elettronica?
