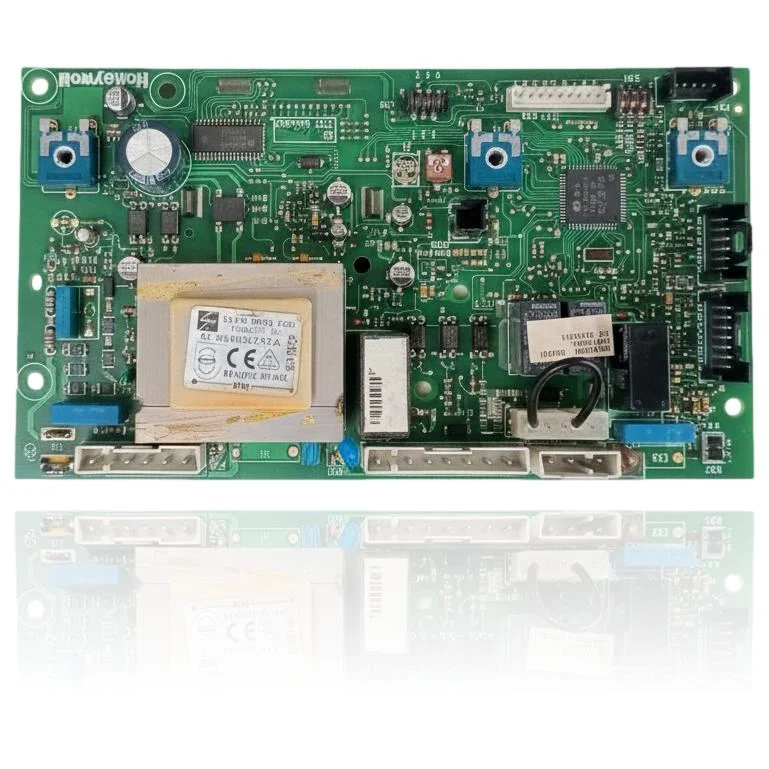

Scheda Elettronica Honeywell per Altais 24/24 F
La scheda elettronica di controllo Honeywell per Altais 24/24 F gestisce l'accensione, la modulazione del bruciatore, la pompa e le sicurezze della caldaia. Quando si guasta, la caldaia potrebbe non avviarsi, bloccarsi o comportarsi in modo erratico, mostrando i codici di errore E98 o E99. Questa scheda è compatibile con modelli della gamma Baxi Roca Altais, come l'Altais 24/24 F e l'Altais 24/24, tra gli altri. Un tecnico deve confermare tramite diagnosi se è necessario sostituirla quando presenta malfunzionamenti o errori di comunicazione.
- Tipo di pezzo
- Schede elettroniche
- Stato
- Ricondizionato
- Riferimento di catalogo
- 125568023
- Garanzia
- 1 anno
Caldaie Baxi Roca compatibili con il riferimento 125568023
Scheda elettronica con riferimento 125568023. Due compatibilità verificate: Altais 24/24 F e Altais 24/24.
Compatibilità verificata
| Modello di caldaia | Famiglia | Verifica |
|---|---|---|
| Baxi Roca Altais 24/24 F | Baxi Roca Altais | Contrastata |
| Baxi Roca Altais 24/24 | Baxi Roca Altais | Contrastata |
Non vedi il tuo modello o hai dei dubbi? Il riferimento serigrafato comanda. Come verificarlo · Inviaci una foto su WhatsApp
Come verificare se il riferimento 125568023 è il pezzo della tua caldaia
Il riferimento del ricambio, il modello e la revisione dell'apparecchiatura devono essere confrontati con la documentazione del produttore.
- Individua il riferimento stampato sul pezzo installato e confrontalo con il riferimento di catalogo 125568023. Se non è visibile, non identificare il ricambio solo dalla forma.
- Controlla il modello completo della caldaia sulla targhetta e cercalo nei modelli associati in questa pagina.
- Confronta le connessioni e il corpo con il pezzo originale prima del montaggio.
- In caso di dubbio, inviaci una foto della marcatura via WhatsApp prima di ordinare.
Sintomi che richiedono diagnosi sulla scheda elettronica 125568023
La scheda elettronica governa l'accensione, la modulazione e le sicurezze della caldaia. Questi sono i sintomi tipici e cosa fare:
Sintomi e guasti frequenti
- 01
La caldaia non si accende e non si accende nemmeno una spia, è completamente spenta.
Causa: Il trasformatore che alimenta la scheda o il fusibile interno hanno smesso di fornire corrente all'elettronica di controllo.
Misura con un multimetro se arriva a 230V all'ingresso della scheda e controlla se il fusibile è bruciato o annerito prima di sostituirlo.
- 02
Escono codici di errore diversi ogni volta, senza apparente relazione tra di loro.
Causa: L'elettronica di controllo interpreta male i segnali dei sensori e genera blocchi che non corrispondono a un guasto reale di quei componenti.
Annota i codici che appaiono e in quale momento del ciclo si presentano, e scarta prima NTC e pressostato misurando la loro continuità.
- 03
Il comando o il termostato non riescono a far partire la caldaia, come se non la sentisse.
Causa: Il microprocessore della scheda gestisce la comunicazione con il termostato e, se si guasta, ignora le richieste di accensione.
Verifica che il termostato abbia alimentazione e che il cablaggio arrivi ben serrato ai morsetti della scheda prima di sostituirla.
- 04
La caldaia si accende, funziona per alcuni minuti e si ferma da sola senza motivo apparente.
Causa: Un guasto intermittente sulla scheda, ad esempio una saldatura fredda che si apre riscaldandosi, fa sì che perda il segnale di un sensore e interrompa per sicurezza.
Controlla se l'interruzione coincide sempre con il fatto che la caldaia è accesa da un po' e verifica che i connettori della scheda non siano allentati.
Codici di errore Baxi Roca che richiedono diagnosi
| Codice | Guasto | Verifiche tecniche |
|---|---|---|
| E98 | Errore di comunicazione tra microcontrollori o errore della scheda, ripristino. | Guasto interno o disconfigurazione della scheda elettronica interrompe la comunicazione tra microcontrollori; verificare polarità/messa a terra, tensioni e cablaggio, resettare e, se persiste isolando periferiche, sostituire la PCB. |
| E99 | Errore di comunicazione tra microcontrollori o errore della scheda, ripristino. | Guasto nella scheda di controllo che interrompe la comunicazione interna (micros/bus); controllare alimentazione, masse e connettori e, se dopo il reset e l'esclusione dei periferici l'errore persiste, sostituire la scheda. |
Questi sintomi possono avere più di una causa. Se la tua caldaia mostra un codice di errore, inviaci un messaggio su WhatsApp insieme a una foto della serigrafia e ti diremo se il pezzo è questo.
Scheda tecnica: scheda elettronica Baxi Roca 125568023
- Riferimento di catalogo
- 125568023
- SKU interno Uniclima
- PLCRA24
- Marca
- Baxi Roca
- Tipo di pezzo
- Schede elettroniche
- Unità disponibili
- 0 pz
- Stato
- Ricondizionato
- Garanzia
- 1 anno
- Spedizione
- 4–5 giorni lavorativi (Italia)
- Reso
- 14 giorni
Dati del ricambio e documentazione disponibile
Contrasta i codici di etichetta, PCB e revisione con il ricambio installato; non sono necessariamente codici equivalenti.
- Fabbricante (logo stampato, celle 732 e 733)
- Honeywell
- Tipo di scheda
- SMCOM02
- Codice interno / software
- Sw R196C 054943, Data 8386, Cd. 99 S163.1
- Trasformatore
- Electron-Coil ERBA/C24 (Italia), rif. A0485033FA, 420/05, CE B39880-C120-A70
Domande frequenti sulla scheda elettronica 125568023
Questa scheda Honeywell è compatibile con la Baxi Roca Altais 24/24 F?
Quale trasformatore porta la scheda dell'Altais 24/24 F?
