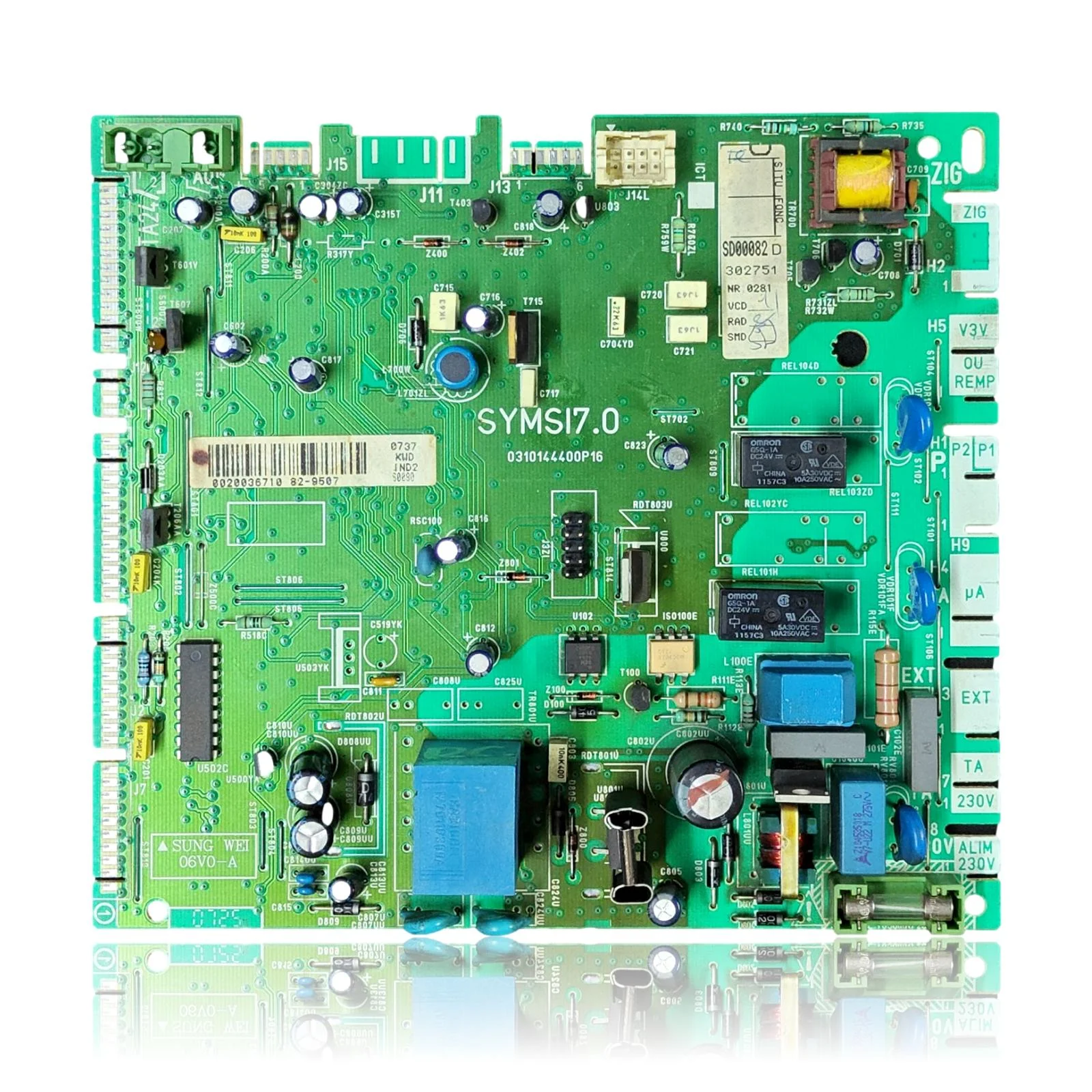

Scheda Elettronica Hermann Saunier Duval Themafast F30 E H MOD Rif. S10470

Caldaie Hermann Saunier Duval compatibili con il riferimento S10470

Scheda elettronica con riferimento S10470. 33 compatibilità verificate: F 25 E e F 24 E.

Compatibilità verificata

Non vedi il tuo modello o hai dei dubbi? Il riferimento serigrafato comanda. Come verificarlo · Inviaci una foto su WhatsApp

Come verificare se il rif. S10470 è il pezzo della tua caldaia

Ciò che decide non è il modello della caldaia, ma il riferimento serigrafato sul pezzo che hai già montato.

1. Individua il riferimento stampato sul pezzo installato e confrontalo con il riferimento di catalogo S10470. Se non è visibile, non identificare il ricambio solo dalla forma.
2. Controlla il modello completo della caldaia sulla targhetta e cercalo nei modelli associati in questa pagina.
3. Confronta le connessioni e il corpo con il pezzo originale prima del montaggio.
4. In caso di dubbio, inviaci una foto della marcatura via WhatsApp prima di ordinare.

Sintomi e errori che risolve la scheda elettronica S10470

La scheda elettronica governa l'accensione, la modulazione e le sicurezze della caldaia. Questi sono i sintomi tipici e cosa fare:

Sintomi e guasti frequenti

• 01

  La caldaia non accende nessuna funzione, né riscaldamento né acqua calda.

  Causa: La scheda non sta gestendo nessuna delle sue uscite a causa di un guasto interno generalizzato.

  Controlla che arrivi corrente corretta alla scheda e che non sia scattato alcun fusibile prima di sostituirla.

• 02

  Nel display appare un codice di guasto che non corrisponde a nessun problema visibile nella caldaia.

  Causa: L'elettronica di controllo interpreta male un segnale e mostra un guasto che non è reale.

  Annota il codice esatto e riavvia la caldaia una volta prima di dichiarare la scheda guasta.

• 03

  La fiamma modula in modo erratico, sale e scende senza che cambi la richiesta di calore.

  Causa: La scheda non sta regolando bene il segnale che invia alla valvola gas.

  Controlla lo stato della valvola gas e del suo cablaggio prima di attribuire la responsabilità alla scheda.

• 04

  Il telecomando o il pannello di controllo non si sincronizza con la caldaia.

  Causa: C'è un problema di comunicazione tra la scheda e il modulo di comando.

  Controlla la connessione del bus dati tra la scheda e il comando prima di sostituire la scheda.

Codici di errore Hermann Saunier Duval che risolve questo pezzo

Questi sintomi possono avere più di una causa. Se la tua caldaia mostra un codice di errore, inviaci un messaggio su WhatsApp insieme a una foto della serigrafia e ti diremo se il pezzo è questo.

Scheda della scheda elettronica Hermann Saunier Duval S10470

Riferimento di catalogo

S10470

Marca

Saunier Duval

Tipo di pezzo

Schede elettroniche

Unità disponibili

1 pz

Stato

Ricondizionato

Garanzia

1 anno

Spedizione

1–2 giorni lavorativi

Reso

14 giorni

Dati letti sul pezzo e nella documentazione del produttore

Quello che non siamo riusciti a verificare non appare qui.

Piattaforma di controllo (serigrafia)

SYMSI7.0

Codice inciso sulla scheda

0310144400P16

Codice a barre

0020036710 82-9507

Marcatura aggiuntiva accanto al codice a barre

0737 KWD IND2 S0090

Etichetta trasformatore/config

SD00082 D | 302751 | NR 0281 | SITU FONC | VCD RAD SMD

Driver circuito integrato

TOSHIBA ULN2803AG

Marcatura della saldatura

SYMSI7.0 125672-18 CA0-9922 FS

Manuali e documentazione tecnica

Documentazione ufficiale della caldaia, utile per localizzare il pezzo e confrontare i codici di errore.

• Manuale Hermann Saunier Duval F 35 E H-MOD (PDF)Documento © Hermann Saunier Duval, fornito come riferimento tecnico.
