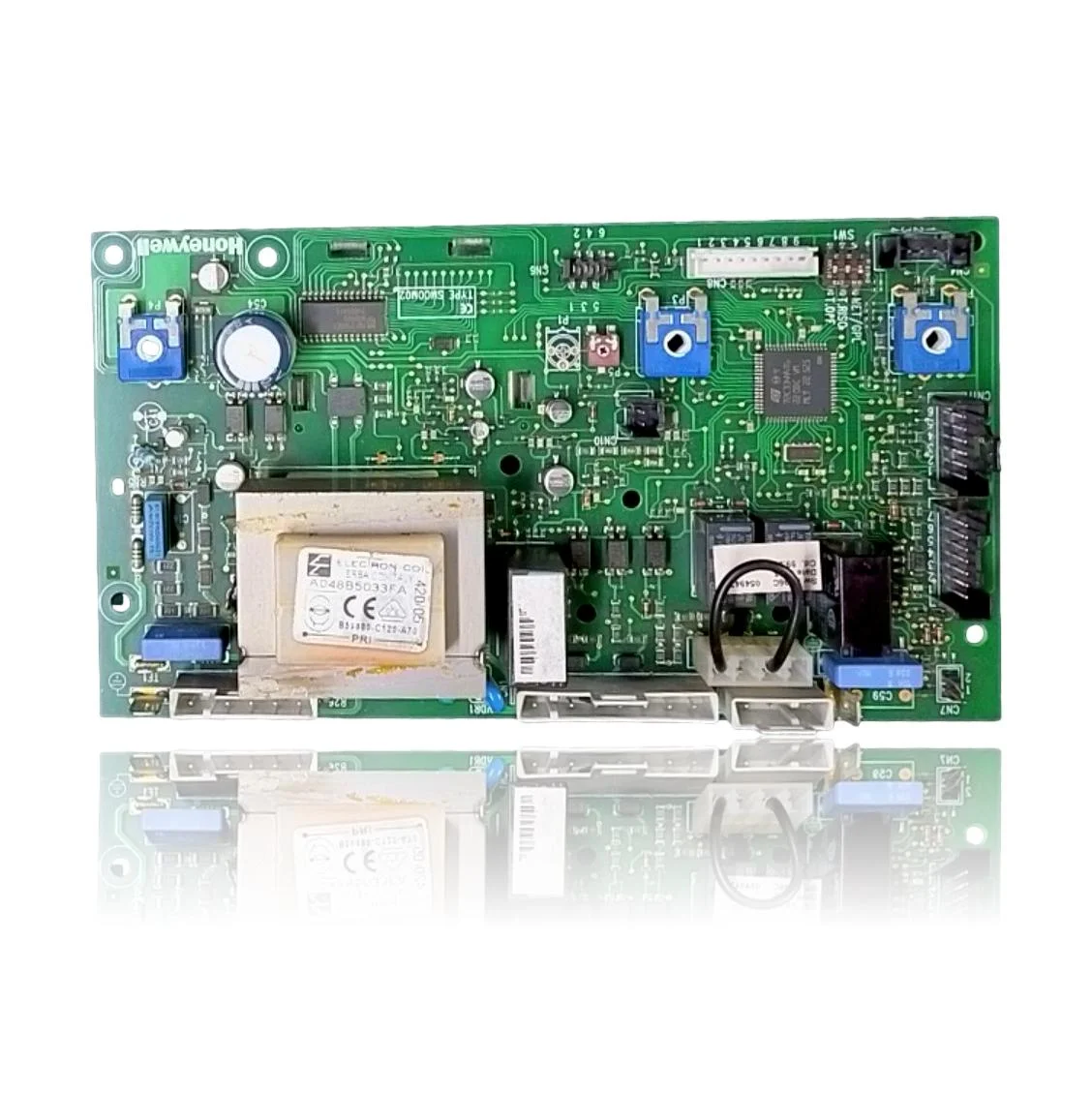

Scheda Elettronica Principale Honeywell Baxi Roca Eco 3 Compact 240 FI Rif. 5680410
Cuando abres el grifo de agua caliente o enciendes la calefacción, la Placa Electrónica Principal Honeywell Baxi Roca Eco 3 Compact 240 FI se encarga de controlar el encendido y la modulación del quemador, así como la bomba y las seguridades de la caldera. Si esta pieza falla, puedes notar que la caldera no arranca, se bloquea o presenta un comportamiento errático, y podrías encontrarte con errores como E35 o E25. Esta placa es compatible con varios modelos de la gama Eco 3 Compact, incluyendo el 240 Fi, 240 i y otros. Se debe sustituir cuando se presentan estos fallos o si la caldera deja de funcionar adecuadamente.
IVA inclusa
Consultare tramite WhatsAppCaldaie Baxi Roca compatibles con la referencia 5680410
Placa electrónica con referencia 5680410. Seis compatibilidades confirmadas con dos fuentes independientes: 240 Fi y 240 i.
Compatibilità confermata
| Modello di caldaia | Famiglia | Verifica |
|---|---|---|
| Baxi Roca 240 Fi | Eco 3 Compact | Confermata · 2 fonti |
| Baxi Roca 240 i | Eco 3 Compact | Confermata · 2 fonti |
| Baxi Roca 1.240 Fi | Eco 3 Compact | Confermata · 2 fonti |
| Baxi Roca 1.240 i | Eco 3 Compact | Confermata · 2 fonti |
| Baxi Roca 1.140 Fi | Eco 3 Compact | Confermata · 2 fonti |
| Baxi Roca 1.140 i | Eco 3 Compact | Confermata · 2 fonti |
Non vedi il tuo modello o hai dei dubbi? Il riferimento serigrafato comanda. Come verificarlo · Inviaci una foto su WhatsApp
Cómo controllare si la ref. 5680410 es la pieza de tu caldaia
Ciò che decide non è il modello della caldaia, ma il riferimento serigrafato sul pezzo che hai già montato.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada: debe indicar 5680410.
- Controlla il tuo modello di caldaia sulla targhetta delle caratteristiche e cercalo nell'elenco dei compatibili di questa pagina.
- Confronta le connessioni e il corpo con il pezzo originale prima di montare.
- Se hai dubbi, inviaci una foto della serigrafia su WhatsApp e te lo confermiamo prima dell'acquisto.
Sintomi y errori que soluciona la scheda elettronica 5680410
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Sintomi y guasti frecuentes
- 01
La caldaia non si accende ningún spia ni display, como si no le llegara corrente
Causa: La placa principal reparte la alimentación al resto de componentes; si falla, toda la caldera queda muerta
Mira primero el fusible de la propia placa y que llegan los 230V a su entrada antes de darla por estropeada
- 02
El quemador se pone en marcha un instante y se apaga, repitiendo el intento una y otra vez
Causa: La placa gestiona la secuencia de encendido y la señal de llama; si su electrónica de control falla, aborta el ciclo por seguridad
Revisa que el electrodo de ionización esté limpio y bien conectado antes de atribuirlo a la placa
- 03
Aparecen bloqueos o códigos de error distintos sin patrón claro, y a veces se resetea sola
Causa: Un errore intermittente en la placa provoca lecturas erráticas de sonde y relés
Anota el código exacto que muestra la caldera y repite el fallo para descartar que sea una sonda concreta y no la placa
- 04
El termostato o el Invio a distancia no consiguen que la caldaia reaccione
Causa: La placa es la que recibe y procesa esas órdenes; si el microprocesador o sus salidas fallan, no hay respuesta
Puentea la demanda directamente en los bornes de la placa para confirmar que el fallo no está en el termostato ni en su cableado
Codici di errore Baxi Roca que soluciona esta pieza
| Codice | Guasto | Diagnostica y soluzione |
|---|---|---|
| E35 | Fiamma parassita (errore fiamma). | La scheda elettronica principale può generare un falso segnale di fiamma per guasto del circuito di ionizzazione/massa. Verificare la continuità di terra tra scheda elettronica (connettore X4) e morsettiera, lo stato/posizione dell'elettrodo e, se persiste con cablaggio/elettrodo corretti, provare/sostituire la scheda elettronica. |
| E25 | Attivazione di sicurezza per mancanza di circolazione dell'acqua (probabile pompa bloccata). | Inoltre, oltre a cause idrauliche, una scheda elettronica difettosa potrebbe non alimentare la pompa o leggere erroneamente la NTC di mandata e provocare il blocco. Controllare l'alimentazione alla pompa dalla scheda, la lettura della NTC sui morsetti della scheda e, esclusa la parte idraulica, sostituire/testare la scheda elettronica. |
Questi sintomi possono avere più di una causa. Se la tua caldaia mostra un codice di errore, inviaci un messaggio su WhatsApp insieme a una foto della serigrafia e ti diremo se il pezzo è questo.
Ficha de la scheda elettronica Baxi Roca 5680410
- Riferimento OEM
- 5680410
- Marca
- Baxi Roca
- Tipo di pezzo
- Schede elettroniche
- Unità disponibili
- 1 pz
- Stato
- Ricondizionato
- Garanzia
- 1 anno
- Spedizione
- 1–2 giorni lavorativi
- Reso
- 14 giorni
Dati letti sul pezzo e nella documentazione del produttore
Quello che non siamo riusciti a verificare non appare qui.
- Produttore del PCB
- Honeywell (hoy Resideo)
etichetta+fonti - Código de tipo de placa
- TYPE SMC0M02
etichetta - Código de sticker en la placa
- SwR196C 054943, Date 0306, Cd. 99.5163.1
etichetta - Compatibilidad de la referencia 5680410 (confirmada por fuentes externas)
- Baxi Roca Eco 3 Compact 240 FI / Westen Pulsar
Manuales y documentación técnica
Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.
- Manual Baxi Roca 1.240 i (PDF)Documento © Baxi Roca, facilitado como referencia técnica.
Dudas frecuentes sobre la scheda elettronica 5680410
¿Quién fabrica la scheda principale de la Baxi Roca Eco 3 Compact 240 FI?
¿Vale esta placa per la Westen Pulsar 240 FI?
¿Hay otras referencias equivalentes a la 5680410 de esta placa?
¿La foto de la etiqueta que aparece en la ficha corresponde a esta placa principal de la Eco 3 Compact 240 FI?
¿Qué código de tipo tiene la placa Honeywell de la Eco 3 Compact 240 FI?
¿Vale esta placa per la Baxi Roca Eco-3 1.140 i?
