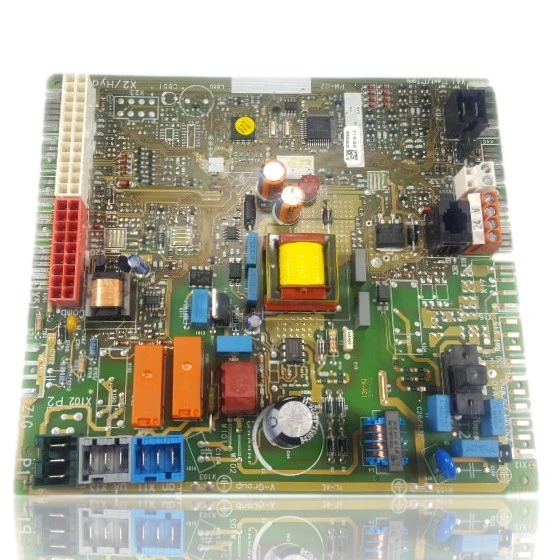

Scheda Elettronica Principale Hermann Micraplus NOx 24 B 2 Riferimento 0020184123
La scheda elettronica principale Hermann Micraplus NOX 24 B 2 Rif. 0020184123 controlla l'accensione, la modulazione del bruciatore, la pompa e le sicurezze della caldaia. Quando si guasta, la caldaia può non avviarsi, bloccarsi o comportarsi in modo erratico, mostrando il codice di errore F63: Guasto scheda principale. Questa scheda è compatibile con modelli di Hermann come il Micraplus NOx 24-B/2 e di Hermann Saunier Duval come il Micraplus NOx 24, Micraplus NOx 25 e altri della gamma Thema. Un tecnico deve confermare tramite diagnosi se è necessario sostituire quando si presentano i sintomi menzionati o se viene indicato un guasto nella scheda.
- Tipo di pezzo
- Schede elettroniche
- Stato
- Ricondizionato
- Riferimento di catalogo
- 0020184123
- Garanzia
- 1 anno
Caldaie Hermann compatibili con il codice 0020184123
Scheda elettronica con riferimento 0020184123. Nove compatibilità verificate: Micraplus NOx 24-B/2 e Duval Micraplus NOx 24.
Compatibilità verificata
| Modello di caldaia | Famiglia | Verifica |
|---|---|---|
| Hermann Micraplus NOx 24-B/2 | Hermann | Contrastata |
| Hermann Saunier Duval Micraplus NOx 24 | Hermann Saunier Duval | Contrastata |
| Hermann Saunier Duval Micraplus NOx 25 | Hermann Saunier Duval | Contrastata |
| Hermann Saunier Duval Thema NOx F25 | Hermann Saunier Duval | Contrastata |
| Hermann Saunier Duval Thema NOx F25 B/2 | Hermann Saunier Duval | Contrastata |
| Hermann Saunier Duval Thema NOx F25-B | Hermann Saunier Duval | Contrastata |
| Hermann Saunier Duval Thema NOx F30 | Hermann Saunier Duval | Contrastata |
| Hermann Saunier Duval Themafast NOx F25-A | Hermann Saunier Duval | Contrastata |
| Hermann Saunier Duval Themafast NOx F30 | Hermann Saunier Duval | Contrastata |
Non vedi il tuo modello o hai dei dubbi? Il riferimento serigrafato comanda. Come verificarlo · Inviaci una foto su WhatsApp
Come verificare se il riferimento 0020184123 è il pezzo della tua caldaia
Il riferimento del ricambio, il modello e la revisione dell'apparecchiatura devono essere confrontati con la documentazione del produttore.
- Individua il riferimento stampato sul pezzo installato e confrontalo con il riferimento di catalogo 0020184123. Se non è visibile, non identificare il ricambio solo dalla forma.
- Controlla il modello completo della caldaia sulla targhetta e cercalo nei modelli associati in questa pagina.
- Confronta le connessioni e il corpo con il pezzo originale prima del montaggio.
- In caso di dubbio, inviaci una foto della marcatura via WhatsApp prima di ordinare.
Sintomi che richiedono diagnosi sulla scheda elettronica 0020184123
La scheda elettronica governa l'accensione, la modulazione e le sicurezze della caldaia. Questi sono i sintomi tipici e cosa fare:
Sintomi e guasti frequenti
- 01
La caldaia non risponde, né il cronometro né gli indicatori si accendono.
Causa: La scheda ha smesso di ricevere corrente e non può essere riparata.
Verifica il fusibile della scheda e la tensione di ingresso prima di sostituirla.
- 02
Il display mostra un errore e la caldaia si blocca senza apparente motivo.
Causa: L'elettronica riceve un segnale errato da un sensore, come la sonda NTC o il pressostato, e ferma il ciclo.
Annota il codice di errore e controlla il connettore del sensore interessato prima di richiedere la scheda nuova.
- 03
Il comando o il programmatori non riescono ad accendere la caldaia anche se richiedono calore.
Causa: La scheda non sta ricevendo o interpretando l'ordine del sistema di richiesta.
Controlla che i connettori X2 e X41 siano ben collegati e privi di ossidazione prima di sostituire la scheda.
- 04
La caldaia funziona in modo intermittente e si spegne da sola ripetutamente.
Causa: Un guasto interno nell'elettronica, che non può essere riparato, causa interruzioni nel funzionamento.
Controlla se il guasto scompare riavviando la caldaia; se ritorna rapidamente, è più probabile che sia la scheda e non un sensore allentato.
Codici di errore Hermann che richiedono diagnosi
| Codice | Guasto | Verifiche tecniche |
|---|---|---|
| F63 | Guasto scheda elettronica principale | La EEPROM/scheda elettronica della scheda principale è danneggiata o corrotta, causando il blocco dell'apparecchio. Verificare le tensioni della scheda, le connessioni e, se persiste, sostituire/riprogrammare la PCB 0020184123. |
Questi sintomi possono avere più di una causa. Se la tua caldaia mostra un codice di errore, inviaci un messaggio su WhatsApp insieme a una foto della serigrafia e ti diremo se il pezzo è questo.
Scheda tecnica: scheda elettronica Hermann 0020184123
- Riferimento di catalogo
- 0020184123
- SKU interno Uniclima
- PECHMN24B/2
- Marca
- Hermann
- Tipo di pezzo
- Schede elettroniche
- Unità disponibili
- 0 pz
- Stato
- Ricondizionato
- Garanzia
- 1 anno
- Spedizione
- 4–5 giorni lavorativi (Italia)
- Reso
- 14 giorni
Dati del ricambio e documentazione disponibile
Contrasta i codici di etichetta, PCB e revisione con il ricambio installato; non sono necessariamente codici equivalenti.
- Serigrafia dei connettori
- X2/HYd, V-Group, PM-02, X102 P2, X41 Text/PTank
Manuali e documentazione tecnica
Documentazione ufficiale della caldaia, utile per localizzare il pezzo e confrontare i codici di errore.
- Manual Hermann Saunier Duval Thema NOx F25 B/2 (PDF) Documento © Hermann, fornito come riferimento tecnico.
Domande frequenti: scheda elettronica 0020184123
Questa scheda con riferimento 0020184123 è quella che monta la Hermann Micraplus NOx 24-B/2?
Questa scheda è compatibile con una Hermann Saunier Duval Thema NOx F30?
Quando bisogna cambiare questa scheda della Micraplus NOx 24-B/2?
