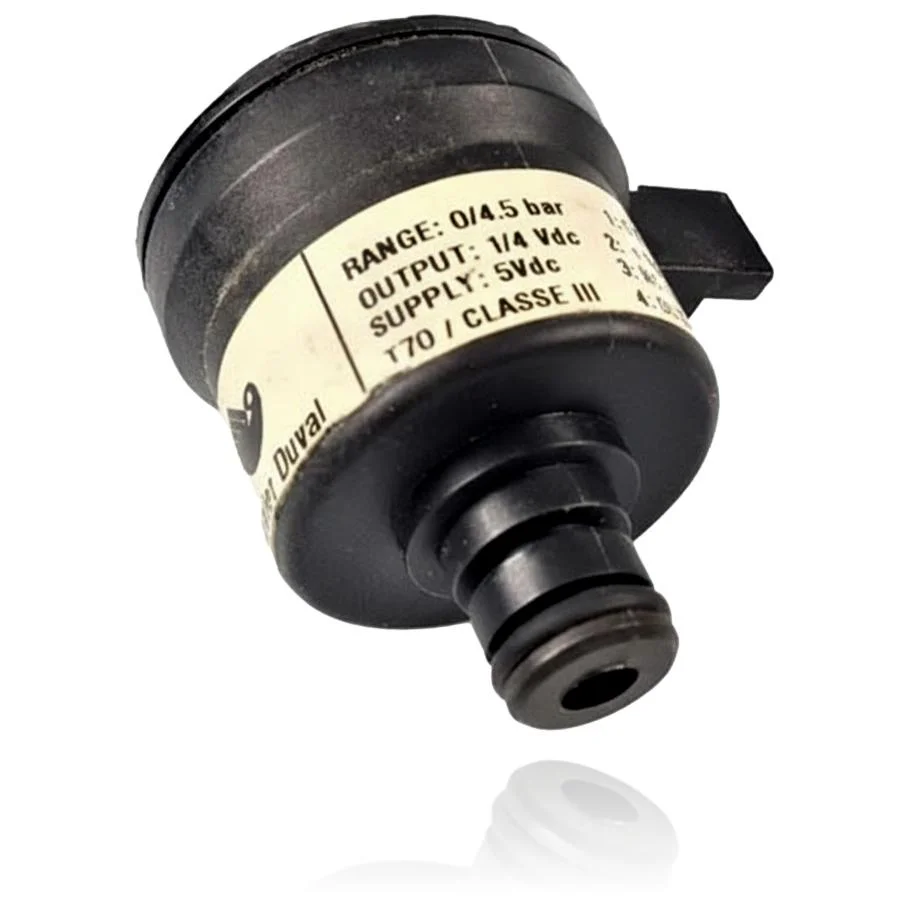

Sensore di Pressione Hermann Saunier Duval Isofast C 35 E Rif. S5720500
Il sensore di pressione Hermann Saunier Duval Isofast C 35 E è un dispositivo che misura la pressione dell'acqua nel circuito della caldaia e invia queste informazioni alla scheda di controllo. Quando si guasta, può provocare letture errate e blocchi per falsa mancanza di pressione, il che può manifestarsi nel codice di errore F9. Questo sensore è compatibile con modelli delle gamme ThemaClassic come il F 25 E e il C 25 E, così come con l'Isofast F 35 E, tra gli altri. Si consiglia di sostituire il pezzo quando si rilevano questi sintomi o quando sono necessarie letture precise di pressione.
IVA inclusa
Consultare tramite WhatsAppCaldaie Hermann Saunier Duval compatibili con il riferimento S5720500
Captatore di pressione con riferimento S5720500. Sei compatibilità verificate: F 25 E e C 25 E.
Compatibilità verificata
| Modello di caldaia | Famiglia | Verifica |
|---|---|---|
| Hermann Saunier Duval F 25 E | ThemaClassic | Contrastata |
| Hermann Saunier Duval C 25 E | ThemaClassic | Contrastata |
| Hermann Saunier Duval F 30 E | ThemaClassic | Contrastata |
| Hermann Saunier Duval C 24 E1 | ThemaClassic | Contrastata |
| Hermann Saunier Duval F 24 E1 | ThemaClassic | Contrastata |
| Hermann Saunier Duval F 35 E | Isofast | Contrastata |
Non vedi il tuo modello o hai dei dubbi? Il riferimento serigrafato comanda. Come verificarlo · Inviaci una foto su WhatsApp
Come verificare se il riferimento S5720500 è il pezzo della tua caldaia
Ciò che decide non è il modello della caldaia, ma il riferimento serigrafato sul pezzo che hai già montato.
- Individua il riferimento stampato sul pezzo installato e confrontalo con il riferimento di catalogo S5720500. Se non è visibile, non identificare il ricambio solo dalla forma.
- Controlla il modello completo della caldaia sulla targhetta e cercalo nei modelli associati in questa pagina.
- Confronta le connessioni e il corpo con il pezzo originale prima del montaggio.
- In caso di dubbio, inviaci una foto della marcatura via WhatsApp prima di ordinare.
Sintomi e errori che risolve il captatore di pressione S5720500
Il captatore di pressione misura la pressione dell'acqua per l'elettronica. Questi sono i sintomi tipici e cosa fare:
Sintomi e guasti frequenti
- 01
La caldaia mostra un avviso di errore di riempimento o di pressione dell'acqua, ma controllando il circuito la pressione è corretta.
Causa: Il captatore non trasmette correttamente la pressione reale e la scheda interpreta che il circuito sia vuoto o mal purgato.
Prima di sostituire il pezzo, controlla la pressione con il manometro fisico della caldaia e confrontala con quella indicata dal display.
- 02
L'indicatore di pressione sul display si muove in modo brusco o fornisce valori privi di senso.
Causa: Il segnale di tensione inviato dal captatore arriva distorto a causa di un guasto interno o per umidità nel connettore.
Controlla che il connettore del captatore sia asciutto e ben inserito; l'umidità in quella zona è una causa comune di letture erratiche.
- 03
La caldaia non si accende e non riesce ad avviare il bruciatore, anche se il circuito è pieno.
Causa: Senza un segnale di pressione coerente, la centralina non dà l'ordine di accensione per sicurezza.
Controlla che non ci sia aria nel circuito né perdite visibili prima di assumere che il captatore abbia fallito.
Codici di errore Hermann Saunier Duval che risolve questo pezzo
| Codice | Guasto | Diagnosi e soluzione |
|---|---|---|
| F9 | Guasto del rilevatore di pressione dell'acqua. | Il trasduttore di pressione S5720500 invia un segnale assente/fuori campo o non arriva alla scheda elettronica, l'elettronica interpreta una pressione anomala e blocca con F9; verificare misurando il segnale del sensore e il cablaggio/connettori e confrontando con manometro esterno. |
Questi sintomi possono avere più di una causa. Se la tua caldaia mostra un codice di errore, inviaci un messaggio su WhatsApp insieme a una foto della serigrafia e ti diremo se il pezzo è questo.
Scheda del sensore di pressione Hermann Saunier Duval S5720500
- Riferimento di catalogo
- S5720500
- Marca
- Saunier Duval
- Tipo di pezzo
- Sensori di pressione
- Unità disponibili
- 4 pz
- Stato
- Ricondizionato
- Garanzia
- 1 anno
- Spedizione
- 1–2 giorni lavorativi
- Reso
- 14 giorni
Dati letti sul pezzo e nella documentazione del produttore
Quello che non siamo riusciti a verificare non appare qui.
- Intervallo di pressione
- 0/4.5 bar
- Uscita elettrica
- 1/4 Vdc (trascrizione letterale dell'etichetta; potrebbe trattarsi in realtà di un intervallo 1-4 Vdc, lettura non corretta)
- Alimentazione
- 5 Vdc
- Classe di protezione
- T70 / Classe III
Manuali e documentazione tecnica
Documentazione ufficiale della caldaia, utile per localizzare il pezzo e confrontare i codici di errore.
- Manuale Hermann Saunier Duval F 25 E (PDF)Documento © Hermann Saunier Duval, fornito come riferimento tecnico.
Domande frequenti sul captatore di pressione S5720500
Qual è l'intervallo di pressione misurato dal sensore della Hermann Saunier Duval Isofast C 35 E?
Quale alimentazione necessita il captatore Rif. S5720500?
Questo captatore è compatibile con la Hermann Saunier Duval Thema C 25 E?
Quanti modelli sono compatibili con il captatore Hermann Saunier Duval Isofast C 35 E Riferimento S5720500?
Qual è il codice di errore documentato per questo captatore?
Posso usare il captatore Rif. S5720500 nella caldaia Hermann Saunier Duval Isofast F 35 E?
