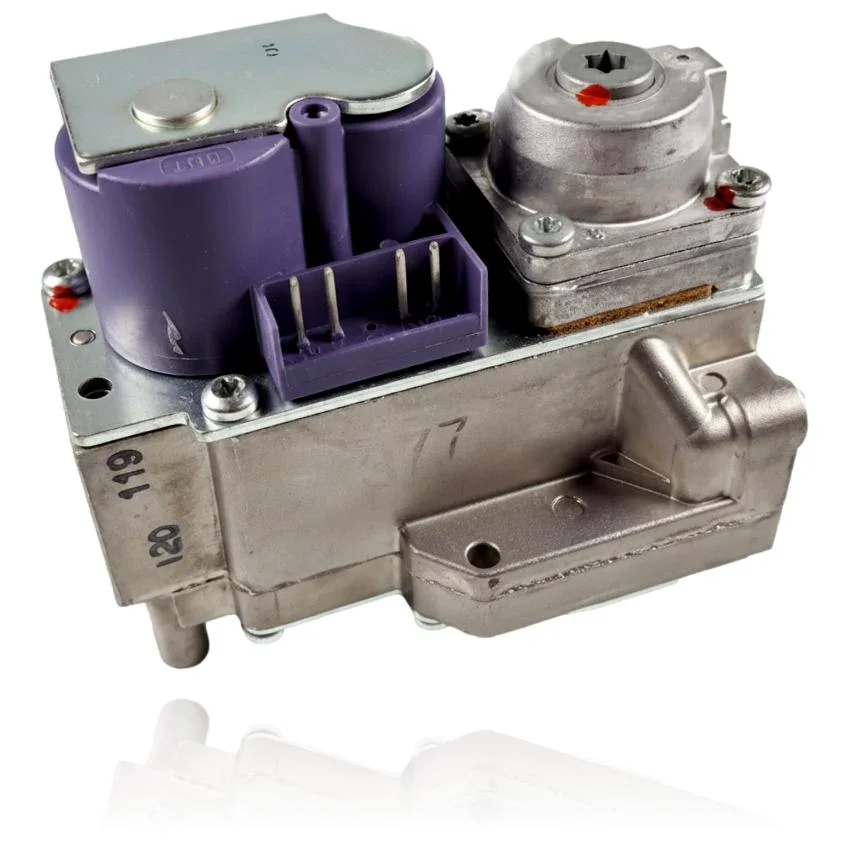

Valvola gas Hermann Saunier Duval ThemaFast Condens F24
La valvola gas Hermann Saunier Duval ThemaFast Condens F24 è un componente che regola il passaggio del gas verso il bruciatore, agendo secondo le istruzioni della scheda della caldaia. Quando presenta guasti, noterai che la caldaia non si accende, potrebbero esserci blocchi di fiamma o una cattiva modulazione del gas. Questo modello è compatibile con diverse caldaie della gamma Themafast Condens, come la Themafast Condens F30, F30E e F24E, così come la gamma Thema Condens, inclusa la Thema Condens F24E, tra le altre. È consigliabile sostituirla se riscontri questi problemi ricorrenti.
IVA inclusa
Consultare tramite WhatsAppCaldaie Saunier Duval compatibili con il codice 0020018436
Valvola gas con riferimento 0020018436. Quattro compatibilità verificate: Themafast Condens F30 e Themafast Condens F30E.
Compatibilità verificata
| Modello di caldaia | Famiglia | Verifica |
|---|---|---|
| Hermann Saunier Duval Themafast Condens F30 | Themafast Condens | Contrastata |
| Hermann Saunier Duval Themafast Condens F30E | Themafast Condens | Contrastata |
| Hermann Saunier Duval Themafast Condens F24E | Themafast Condens | Contrastata |
| Hermann Saunier Duval Thema Condens F24E | Thema Condens | Contrastata |
Non vedi il tuo modello o hai dei dubbi? Il riferimento serigrafato comanda. Come verificarlo · Inviaci una foto su WhatsApp
Come verificare se il riferimento 0020018436 è il pezzo della tua caldaia
Ciò che decide non è il modello della caldaia, ma il riferimento serigrafato sul pezzo che hai già montato.
- Individua il riferimento stampato sul pezzo installato e confrontalo con il riferimento di catalogo 0020018436. Se non è visibile, non identificare il ricambio solo dalla forma.
- Controlla il modello completo della caldaia sulla targhetta e cercalo nei modelli associati in questa pagina.
- Confronta le connessioni e il corpo con il pezzo originale prima del montaggio.
- In caso di dubbio, inviaci una foto della marcatura via WhatsApp prima di ordinare.
Sintomi e errori che risolve la valvola gas 0020018436
La valvola gas regola e modula il flusso di gas al bruciatore. Questi sono i sintomi tipici e cosa fare:
Sintomi e guasti frequenti
- 01
La caldaia tenta di accendersi ma si ferma senza dare fiamma.
Causa: La valvola non consente il passaggio del gas e l'apparecchio interrompe l'accensione.
Controlla che il filtro del gas prima della valvola non sia sporco né limiti il flusso prima di sostituirlo.
- 02
Appare un codice di errore relativo alla valvola gas e si ripresenta dopo il ripristino.
Causa: L'elettronica di controllo non riceve conferma che la valvola sia aperta e ripete il blocco nel tentativo di accensione.
Misura la corrente che arriva al connettore della valvola con un multimetro prima di dichiararla guasta.
- 03
Il bruciatore varia la sua potenza da solo, senza che sia stata regolata la temperatura.
Causa: L'attuatore di modulazione della valvola non regola bene il flusso di gas e la fiamma oscilla.
Osserva se l'oscillazione coincide con la domanda di ACS e riscaldamento allo stesso tempo, perché questo potrebbe essere un problema di portata d'acqua e non della valvola.
- 04
La caldaia si blocca da sola dopo un certo periodo, sia che sia fredda che calda.
Causa: Con l'uso, la valvola può perdere ermeticità interna e lasciare passare gas al di fuori del range sicuro per la centralina.
Annota se il blocco si verifica sempre alla stessa potenza o nello stesso momento del ciclo, questo schema aiuta a escludere altre cause prima di sostituire il pezzo.
Codici di errore Hermann Saunier Duval che risolve questo pezzo
| Codice | Guasto | Diagnosi e soluzione |
|---|---|---|
| F.26 | Guasto: valvola gas non funzionante. | Il motore passo-passo/bobine della valvola non azionano o sono scollegati, quindi non si apre/modula. Verificare continuità delle bobine, connettore e cablaggio fino alla scheda elettronica e che riceva tensione in prova P.0. |
| F.27 | Disconnessione di sicurezza: rilevamento di fiamme errate. | L'elettrovalvola gas non stagna può lasciare passare gas quando dovrebbe essere chiusa, provocando segnale di fiamma non plausibile. Verificare tenuta/chiusura della valvola e assenza di fiamma con gas chiuso. |
| F.28 | Errore di avvio: accensione fallita. | Tra le cause c'è valvola gas errata/guasta che non apre o non fornisce portata. Verificare pressione di ingresso, che la valvola sia il riferimento corretto, segnale di attivazione e pressione/uscita durante il tentativo di accensione. |
| F.56 | Guasto nella regolazione del sensore di flusso circolante. | Il manuale associa questo errore a valvola gas danneggiata o al suo cablaggio, quindi una valvola difettosa può provocare lettura/regolazione errata del flusso/miscela. Verificare valvola e cablaggio; se riappare dopo la regolazione, sostituire la valvola. |
| F.61 | Esegui il controllo valvoleria del gas. | La scheda elettronica rileva che non può attivare la valvola (bobine in massa/interrotte). Verificare isolamento e resistenza delle bobine, continuità del cablaggio e uscita di controllo dalla scheda elettronica. |
| F.62 | Errore della valvola gas. Ritardo di disconnessione. | La valvola rimane bloccata o con perdite e impiega tempo a chiudersi dopo l'estinzione della fiamma. Verificare che il segnale di fiamma si interrompa al taglio del gas e l'ermeticità/chiusura rapida della valvola; sostituire in caso di ritardo/perdite. |
Questi sintomi possono avere più di una causa. Se la tua caldaia mostra un codice di errore, inviaci un messaggio su WhatsApp insieme a una foto della serigrafia e ti diremo se il pezzo è questo.
Scheda tecnica: valvola gas Saunier Duval 0020018436
- Riferimento di catalogo
- 0020018436
- Marca
- Saunier Duval
- Tipo di pezzo
- Valvole gas
- Unità disponibili
- 5 pz
- Stato
- Ricondizionato
- Garanzia
- 1 anno
- Spedizione
- 1–2 giorni lavorativi
- Reso
- 14 giorni
Dati letti sul pezzo e nella documentazione del produttore
Quello che non siamo riusciti a verificare non appare qui.
- Tensione
- 24 Vrac
- Corrente
- 0,42 A
- Pressione massima
- 60 mbar, CAT II, Classe B+C
- Temperatura ambiente
- -15°C a 70°C
- Paese di fabbricazione
- Repubblica Ceca (Made in Czech Republic)
- Codice CE
- CE-22A3AP3080 (ultimo digit poco nitido nella foto)
Manuali e documentazione tecnica
Documentazione ufficiale della caldaia, utile per localizzare il pezzo e confrontare i codici di errore.
- Manuale Hermann Saunier Duval Themafast Condens F24E (PDF)Documento © Hermann Saunier Duval, fornito come riferimento tecnico.
Domande frequenti: valvola gas 0020018436
Qual è la pressione massima supportata dalla valvola gas della Thema Condens F30E?
A quale tensione funziona questa valvola nella Themaplus Condens?
Dove viene prodotta la valvola gas della ThemaFast Condens?
In quale intervallo di temperatura funziona questa valvola nella Thema Condens F24E?
