Modul Afisaj Saunier Duval Thema / ThemaClassic 24-35 E - Cod S1009000

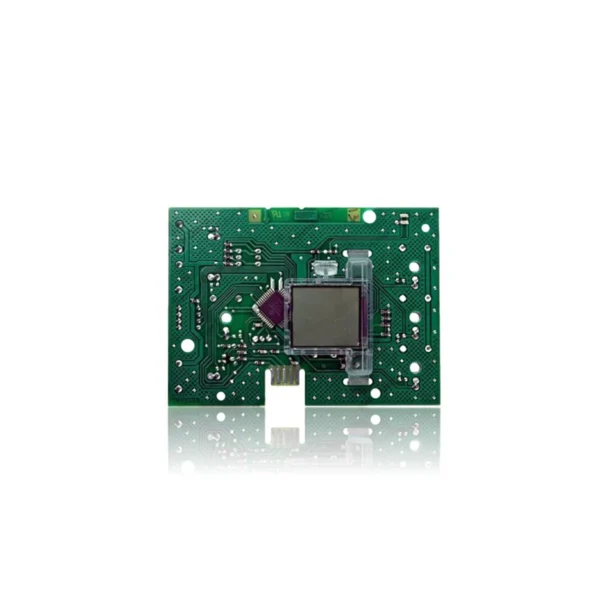

Modul Afișaj Saunier Duval Thema / ThemaClassic 24-35 E - Cod S1009000 este o placă electronică de control care gestionează funcții precum aprinderea, modularea arzătorului și pompa centralei termice. Când această piesă se defectează, centrala termică poate să nu pornească, să se blocheze sau să prezinte un comportament eratic. Se montează pe centralele termice din gamelile Thema, ThemaClassic și Isotwin, inclusiv modele precum F 24 E și C 24 E, printre altele. Este recomandat să o înlocuiți la observarea oricăror simptome menționate sau dacă apar erori precum 12, 18 sau 20.
TVA inclus
Întreabă pe WhatsAppCentrale termice Saunier Duval compatibile cu codul S1009000
Placa electronica cu cod S1009000. Sapte compatibilitati verificate: F 24 E si C 24 E.
Compatibilitate confirmată
| Model de centrala termica | Familie | Verificare |
|---|---|---|
| Saunier Duval F 24 E | ThemaClassic | Contrastată |
| Saunier Duval C 24 E | ThemaClassic | Contrastată |
| Saunier Duval F 24 E | Thema | Contrastată |
| Saunier Duval C 24 E | Thema | Contrastată |
| Saunier Duval F 24 E | Isotwin | Contrastată |
| Saunier Duval C 24 E | Isotwin | Contrastată |
| Saunier Duval C 24 EV | Isotwin | Contrastată |
Nu vezi modelul tău sau ai întrebări? Codul serigrafiat este cel care contează. Cum să verifici asta · Trimite-ne o fotografie prin WhatsApp.
Cum să verifici dacă codul S1009000 este piesa centralei tale termice
Ceea ce decide nu este modelul centralei termice, ci codul serigrafiat pe piesa pe care o ai deja montată.
- Găsiți codul inscripționat pe piesa montată și comparați-l cu codul de catalog S1009000. Dacă nu este vizibil, nu identificați piesa doar după formă.
- Verificați modelul complet al centralei termice pe plăcuța tehnică și căutați-l în modelele asociate din această pagină.
- Comparați conexiunile și corpul cu piesa originală înainte de montaj.
- Dacă aveți dubii, trimiteți-ne o fotografie a marcajului prin WhatsApp înainte de a plasa comanda.
Simptomele și erorile pe care le rezolvă placa electronică S1009000
Placa electronica controleaza aprinderea, modularea si sigurantele centralei termice. Acestea sunt simptomele tipice si ce trebuie facut:
Simptome și defecțiuni frecvente
- 01
Afisajul panoului de control nu se aprinde, rămâne întunecat.
Cauza: Modulul de afisare nu primeste curent de la placa electronica principala, fie prin conector, fie din cauza unei defectiuni in modulul insusi.
Verifică dacă conectorul care leagă acest modul de placa principal este bine fixat și fără pini oxidați sau îndoiți.
- 02
Ecranul nu afișează niciun digit sau iconiță, deși centrala termică funcționează.
Cauza: Microcontrolerul acestui modul de vizualizare încetează să actualizeze ecranul, fără a afecta restul electronicii.
Verifică dacă centrala termică continuă să încălzească în mod normal; dacă da, defectul este pe ecran, nu pe placa de putere.
- 03
Panoul de comenzi nu răspunde la apăsări.
Cauza: Acest modul integrează panoul de control, astfel că defectarea sa afectează și răspunsul butoanelor.
Încearcă să resetezi centrala termică tăind curentul general timp de 30 de secunde înainte de a considera panoul defect.
- 04
Ecranul clipește sau se stinge și se aprinde intermitent.
Cauza: Un contact defectuos în conectorul modulului de afişaj provoacă întreruperi intermitente de curent.
Deconecte și reconectați conectorul modulului; dacă clipirea se schimbă când mișcați cablul, problema este de conexiune.
Coduri de eroare Saunier Duval pe care le rezolvă această piesă
| Cod | Defecțiune | Diagnosticare și soluție |
|---|---|---|
| 12 | Interfață utilizator sau telecomandă defectă. | Modulul de display/interfață S1009000 se defectează (de ex., umiditate sau electronică deteriorată), iar centrala termică detectează defecțiune a interfeței; poate fi afectată și comunicarea cu placa principală. Verificați conexiunile dintre placa principală și placa de interfață, uscați dacă există umiditate și, dacă persistă, înlocuiți display-ul. |
| 18 | Defecțiune la interfața de utilizator. | Defect propriu al plăcii de display S1009000 (interfață), identificat de electronică drept defecțiune a interfeței. Verificați cablajul/conexiunile și, dacă nu se rezolvă, înlocuiți modulul de display. |
| 20 | Interfață de utilizator incompatibilă cu centrala termică. | S-a montat un display/o interfață S1009000 cu revizie/cod neconform echipamentului sau nu s-a reconfigurat după înlocuire, astfel încât centrala termică detectează incompatibilitate. Verificați ‘interface revision code’/‘boiler code’ în meniul de date și montați versiunea corectă sau reconfigurați. |
Aceste simptome pot avea mai multe cauze. Dacă centrala ta termică afișează un cod de eroare, trimite-ni-l pe WhatsApp împreună cu o fotografie a serigrafiei și îți spunem dacă piesa este aceasta.
Ficha de la placă electronică Saunier Duval S1009000
- Referință de catalog
- S1009000
- Marcă
- Saunier Duval
- Tip piesă
- Plăci electronice
- Unități în stoc
- 1 buc.
- Stare
- Recondiționat
- Garanție
- 1 an
- Livrare
- 1–2 zile lucrătoare
- Retur
- 14 zile
Dudas frecuentes sobre la placă electronică S1009000
Acest modul este compatibil cu o ThemaClassic C 24 E?
Ce defect indică faptul că trebuie să schimbați acest modul de afișaj?
Acest modul este compatibil cu o Isotwin F 24 E?
Câte modele sunt compatibile cu modulul de afișaj Saunier Duval DCTAS24E?
Ce coduri de eroare sunt documentate pentru acest modul?
