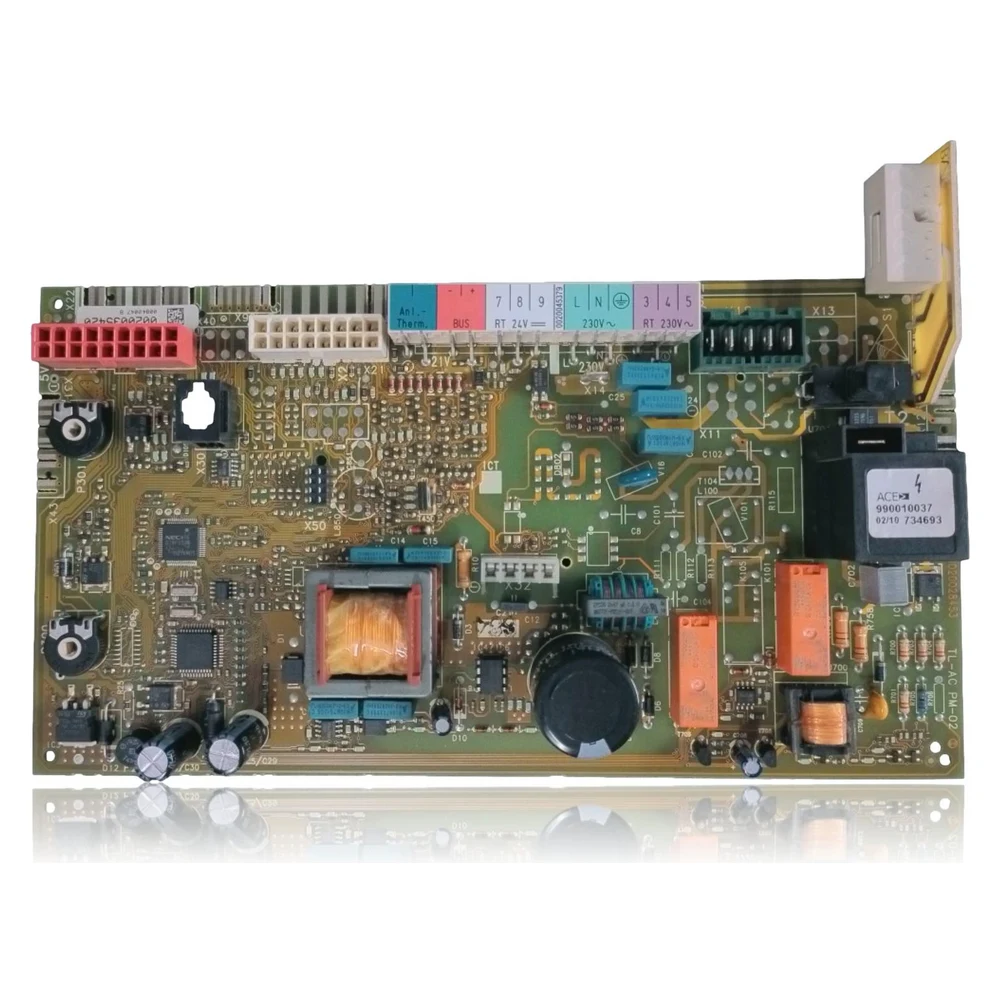

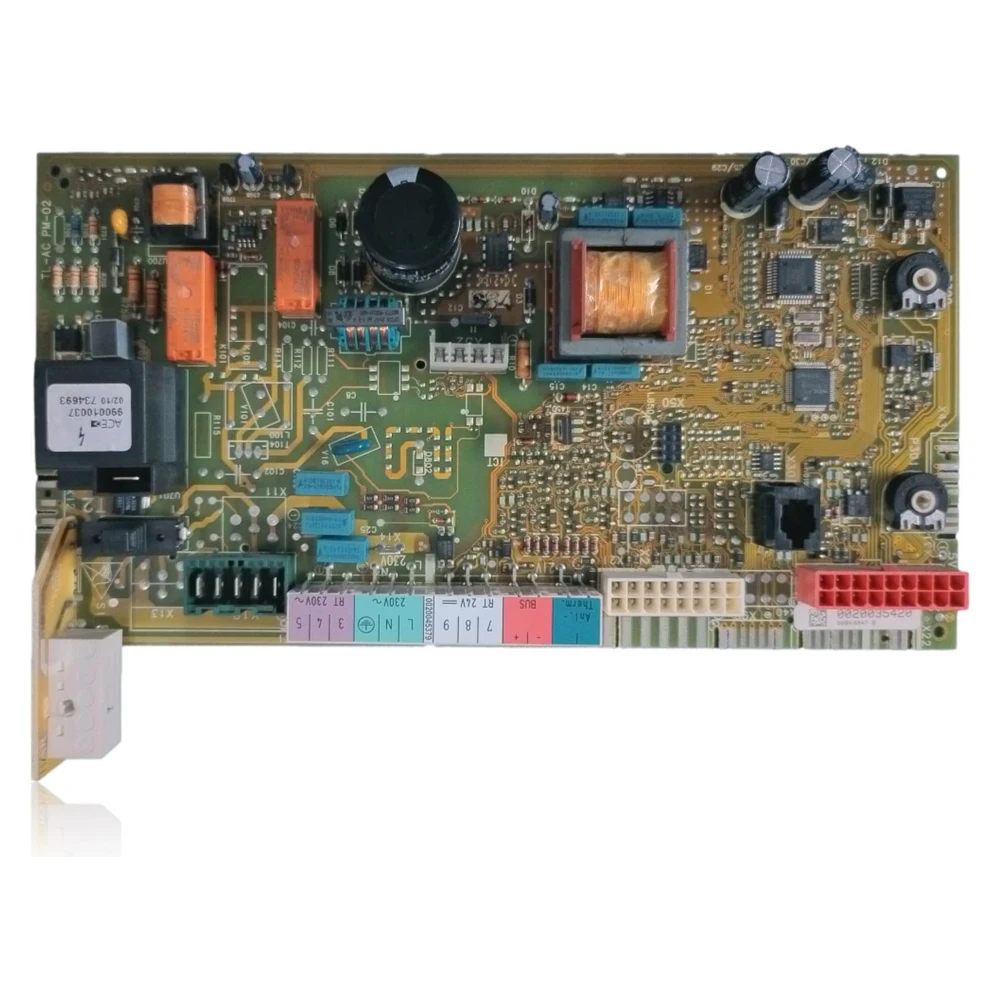

Placa electronică de control (BMU) Vaillant ecoTEC Plus 3-5 (NEC TL-AC PM-02) Ref. 0020035420
Placa electronica principala (BMU) pentru Vaillant ecoTEC plus /3-5. Gestioneaza aprinderea, controlul flacarii, pompele, senzorii si comunicatia. Valida in modelele spaniole confirmate: VMW ES 346/3-5, VMW 296/3-5 R3 si VM 376/3-5 prin codul 0020035420/0020092478. Unitate reconditionata, necesita verificare si parametrizare.
TVA inclus
Întreabă pe WhatsAppCentrale termice Vaillant compatibile cu codul 0020035420
Placa electronica cu cod 0020035420. Trei compatibilitati confirmate cu doua surse independente: VMW ES 346/3-5 si VMW 296/3-5 R3.
Compatibilitate confirmată
| Model de centrala termica | Familie | Verificare |
|---|---|---|
| Vaillant VMW ES 346/3-5 | ecoTEC plus (VMW, mixtă) 3-5 | Confirmat · 2 surse |
| Vaillant VMW 296/3-5 R3 | ecoTEC plus (VMW, mixtă) 3-5 | Confirmat · 2 surse |
| Vaillant VM 376/3-5 | ecoTEC plus (VM, doar incalzire) 3-5 | Confirmat · 2 surse |
Nu vezi modelul tău sau ai întrebări? Codul serigrafiat este cel care contează. Cum să verifici asta · Trimite-ne o fotografie prin WhatsApp.
Cum poți verifica dacă codul 0020035420 este piesa pentru centrala ta termică?

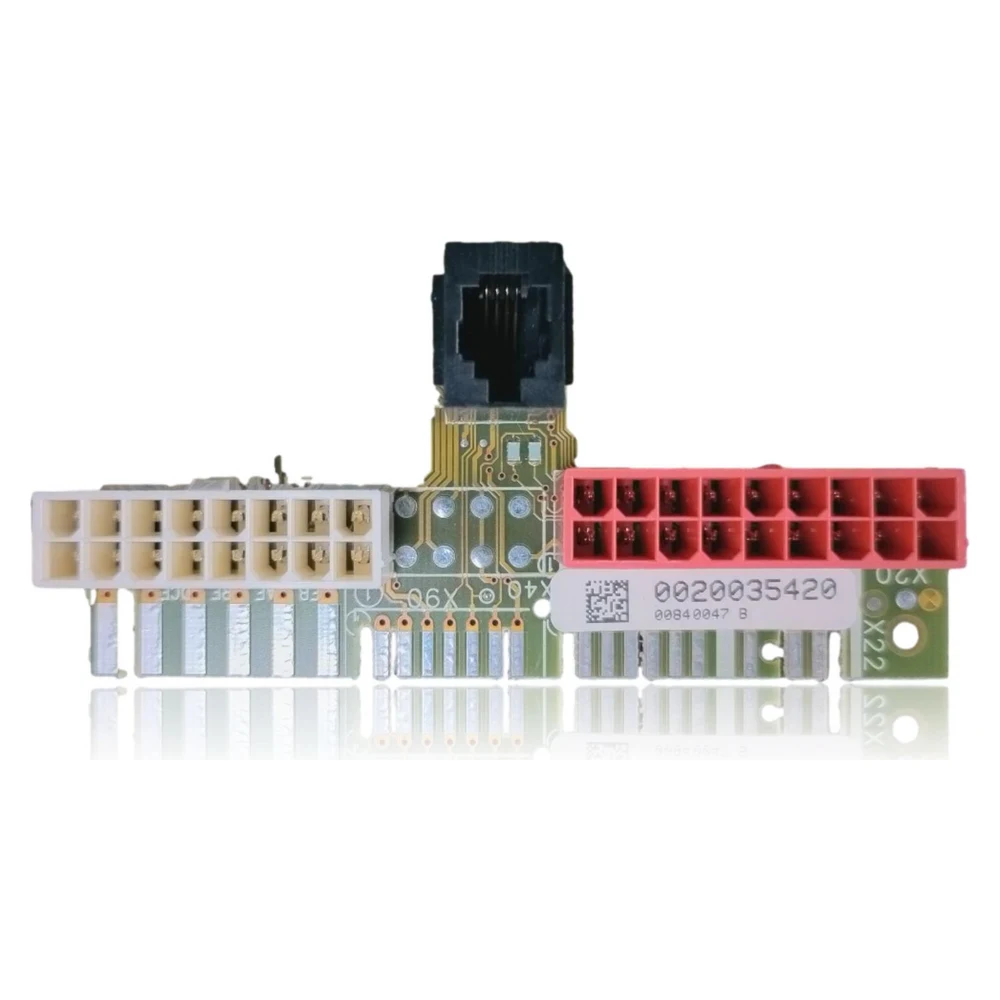

Ceea ce decide nu este modelul centralei termice, ci codul serigrafiat pe piesa pe care o ai deja montată.
- Array
- Array
- Array
- Array
- Array
- Array
Simptome și erori pe care le rezolvă placa electronică 0020035420
Placa electronica controleaza aprinderea, modularea si sigurantele centralei termice. Acestea sunt simptomele tipice si ce trebuie facut:
Simptome și defecțiuni frecvente
- 01
Centrala termica nu pornește și afișează F.63 sau F.70 după schimbarea plăcii sau a afișajului.
Cauza: EEPROM defectă sau DSN neparametrizat
Încercați să resetați; intrați în d.93 pentru a programa DSN; dacă F.63 persistă, BMU este defectuoasă.
- 02
F.64/F.65 intermitente, opriri spontane
Cauza: Electronică supraîncălzită sau cu defect intern
Verificați locația/temperatura, tensiunile de rețea și masa; dacă este corect, înlocuiți BMU.
- 03
F.28/F.29 repetate cu gaz și electrozi verificați
Cauza: Etapa de aprindere/ionizare pe placa defecta
Măsurarea scânteii și a curentului de ionizare; dacă există instabilitate cu tot ce este periferic corect, BMU-ul este defect.
- 04
F.61/F.62 asociati cu vana de gaz fara o cauza aparenta
Cauza: Releu sau iesire defectuoasa a BMU
Verifica mazoanele și vana; dacă activarea este eratică din placa electronică, înlocuiește BMU.
- 05
Citiri NTC incoerente sau F.72 cu NTC noi
Cauza: Intrările analogice ale BMU sunt defecte.
Verificați continuitatea cablurilor și valorile ohmilor de NTC; dacă continuă să fie incoerente, BMU defectuoasă.
Coduri de eroare Vaillant pe care le rezolvă această piesă
| Cod | Defecțiune | Diagnosticare și soluție |
|---|---|---|
| F.63 | Defect EEPROM | Înlocuiți placa de circuite imprimate dacă defectul persistă după repornire. Relație directă cu memoria BMU. |
| F.64 | Defecțiune electronică/sondă | Verifica NTC-ul de intrare/ieșire, mazoanele și electrodul de ionizare. Dacă semnalele și cablajul sunt corecte, BMU-ul poate fi defect. |
| F.65 | Temperatura electronica prea ridicata | Verifică amplasarea/ventilația și, dacă persistă, înlocuiește placa. Indică supraîncălzire sau electronică defectă. |
| F.67 | Electronică/apel: semnal neverosimil | Verifica mazoanele, gardurile de flacără și electrozii. Dacă nu există anomalii mecanice, este probabil să fie o defecțiune în etapa de control al flăcării a BMU. |
| F.70 | Cod de aparat invalid (DSN) | După schimbarea ecranului/BMU, ajustați identificarea dispozitivului în d.93 și verificați rezistența de codificare. Fără aceasta, centrala termică nu pornește. |
| F.28 | Fals de aprindere | Excludeți gazul, electrozii, transformatorul și priza de pământ. Dacă totul este în regulă, etapa de aprindere din BMU poate fi defectă. |
| F.29 | Defecțiune în funcționare: aprindere eșuată | Revizuirea recirculării gazelor de ardere, condensatelor, a împământării și a cablurilor la vana/electrod. Persistența cu totul corect sugerează BMU. |
| F.61/F.62 | Eroare de activare/deconectare întârziată a vanei de gaz | Verifică mazo la vana și vana în sine. Dacă există o activare eronată cu cablajul în regulă, suspectează releele/etapa de putere a BMU. |
| F.72 | Fals senzor ida/retorno (diferenta excesiva) | Verifica NTC și cuplajul său termic. Dacă citirile sunt eronate cu NTC-uri bune, este posibil să existe o defecțiune a intrărilor analogice ale BMU. |
Aceste simptome pot avea mai multe cauze. Dacă centrala ta termică afișează un cod de eroare, trimite-ni-l pe WhatsApp împreună cu o fotografie a serigrafiei și îți spunem dacă piesa este aceasta.
Fisa placii electronice Vaillant 0020035420
- Cod OEM
- 0020035420
- Marcă
- Vaillant
- Tip piesă
- Plăci electronice
- Unități în stoc
- 1 buc.
- Stare
- Recondiționat
- Garanție
- 1 an
- Livrare
- 1–2 zile lucrătoare
- Retur
- 14 zile
Date citite pe piesă și în documentația producătorului
Ceea ce nu am putut verifica nu apare aici.
- Cod OEM Vaillant
- 0020035420 (înlocuită cu 0020092478; posibil 0020092421)
- familie compatibilă
- ecoTEC plus /3-5: VMW ES 346/3-5, VMW 296/3-5 R3, VM 376/3-5
- Alimentație
- 230 V~ 50 Hz
- Funcție
- BMU: control de aprindere, flacără, senzori, ventilator, pompă și eBUS
- Parametrizare post-schimbare
- Ajustare DSN în d.93 și verificarea rezistenței codificării
- Stare
- Reconditionată și testată în banc.
- Opriți alimentarea electrică și închideți gazul înainte de a interveni.
- Descărcare statică; manipulare ESD a PCB-ului.
- Nu ocoliți protecțiile. Verificați masa aparatului.
- După schimbare, parametrizați d.93 (DSN) și verificați rezistența codificării.
- Executa programe de testare și verificări de ardere/siguranță conform manualului.
- Nu reutilizați garniturile de gaz dacă se demontează elemente din trenul de gaz.
- Verificarea etanșeității și purgarea instalației conform procedurii Vaillant.
Întrebări frecvente despre placa electronică 0020035420
Este este compatibil cu centrala termica ecoTEC plus VMW ES 346/3-5?
Ce trebuie să fac dacă apare F.70 după montarea plăcii?
Am F.28/F.29: este întotdeauna placa?
Trebuie să reconfigurez parametrii după ce am schimbat BMU?
Este validă pentru VM 376/3-5 (doar incalzire)?
