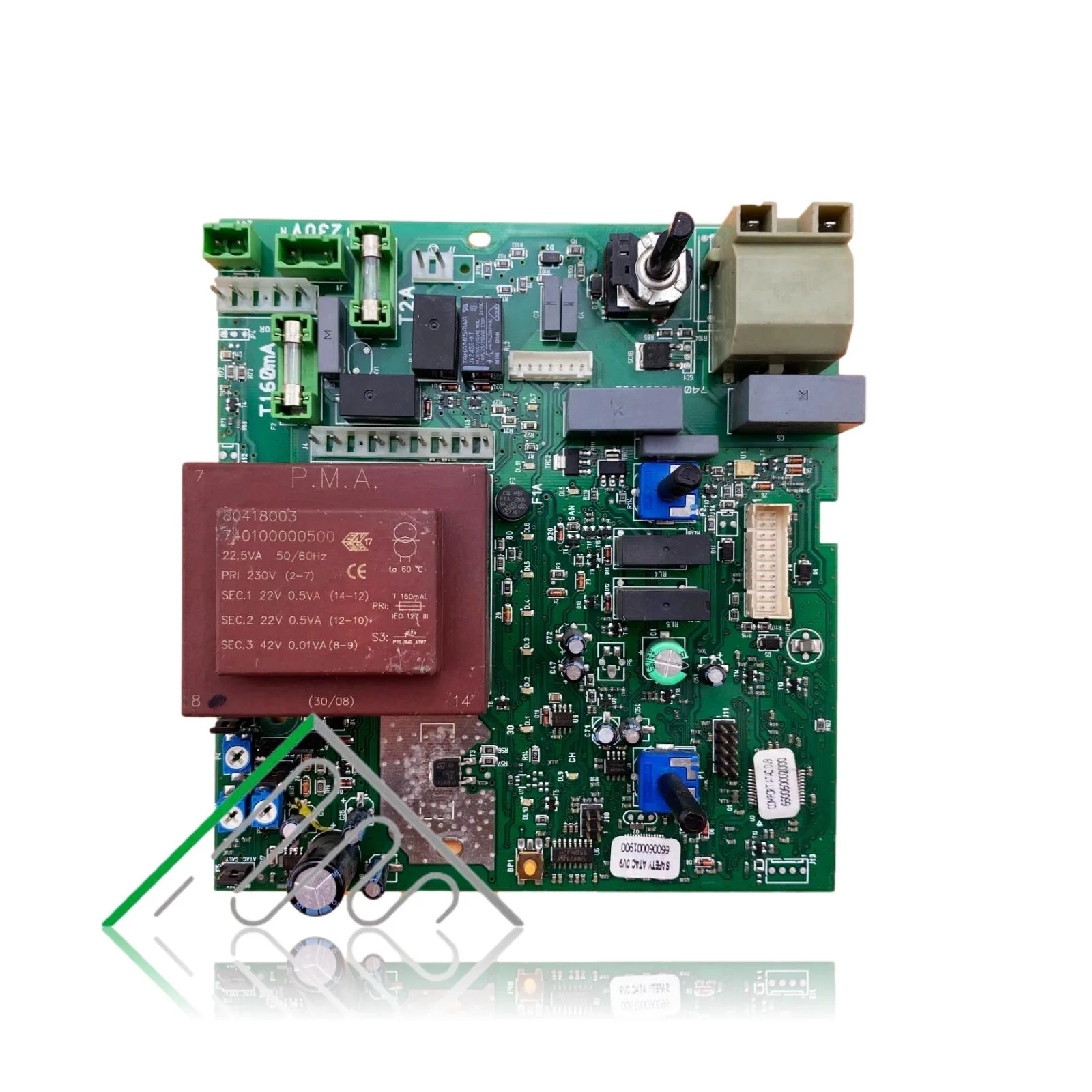

Placă electronică Chaffoteaux Elexia Confort 24FF Ref. 60000571
Dacă centrala ta termică nu pornește, se blochează sau se comportă într-un mod eratic, este posibil să ai nevoie de placa electronică Chaffoteaux Elexia Confort 24FF. Această piesă controlează aprinderea, modularea arzătorului, pompa și siguranțele centralei termice. Când aceasta eșuează, poți observa erori precum 3 03, 3 05, 3 06, 3 07 sau 3 09. Este compatibilă cu mai multe modele, inclusiv cele din gamele Elexia Comfort, Calydra Comfort, Maya și MC2. Trebuie înlocuită atunci când prezintă defecte care afectează funcționarea centralei termice.
TVA inclus
Întreabă pe WhatsAppCentrale termice Chaffoteaux compatibile cu codul 60000571
Placa electronica cu cod 60000571. 11 compatibilitati confirmate: 24 CF si 24 FF.
Compatibilitate confirmată
| Model de centrala termica | Familie | Verificare |
|---|---|---|
| Chaffoteaux 24 CF | ELEXIA COMFORT | Contrastată |
| Chaffoteaux 24 FF | ELEXIA COMFORT | Contrastată |
| Chaffoteaux 24 CF | CALYDRA COMFORT | Contrastată |
| Chaffoteaux 24 FF | CALYDRA COMFORT | Contrastată |
| Chaffoteaux 28 CF | CALYDRA COMFORT | Contrastată |
| Chaffoteaux 28 FF | CALYDRA COMFORT | Contrastată |
| Chaffoteaux 24 CF | MAYA | Contrastată |
| Chaffoteaux 24 FF | MAYA | Contrastată |
| Chaffoteaux 28 FF | MAYA | Contrastată |
| Chaffoteaux 24 CF | MC2 | Contrastată |
| Chaffoteaux 24 FF | MC2 | Contrastată |
Nu vezi modelul tău sau ai întrebări? Codul serigrafiat este cel care contează. Cum să verifici asta · Trimite-ne o fotografie prin WhatsApp.
Cum să verifici dacă codul 60000571 este piesa centralei tale termice
Ceea ce decide nu este modelul centralei termice, ci codul serigrafiat pe piesa pe care o ai deja montată.
- Găsiți referința inscripționată pe piesa montată și comparați-o cu referința de catalog 60000571. Dacă nu este vizibilă, nu identificați piesa doar după formă.
- Verificați modelul complet al centralei termice pe plăcuța tehnică și căutați-l în modelele asociate din această pagină.
- Comparați conexiunile și corpul cu piesa originală înainte de montaj.
- Dacă aveți dubii, trimiteți-ne o fotografie a marcajului prin WhatsApp înainte de a plasa comanda.
Simptome și erori pe care le rezolvă placa electronică 60000571
Placa electronica controleaza aprinderea, modularea si sigurantele centralei termice. Acestea sunt simptomele tipice si ce trebuie facut:
Simptome și defecțiuni frecvente
- 01
Telecomanda nu răspunde, dar centrala termică rămâne aprinsă.
Cauza: Există o eroare în comunicarea între placa electronică și comandă.
Deconecte și reconectează telecomanda. Verifică cablajul înainte de a schimba placa.
- 02
Ecranul se aprinde, dar pompa, vana de gaz și ventilatorul nu pornesc.
Cauza: Placa nu activează ieșirile deși primește cererea de căldură.
Ascultă dacă se aude clicul releelor când ceri încălzire sau ACM înainte de a considera placa vinovată.
- 03
Observi miros de ars sau vezi urme întunecate în apropierea transformatorului plăcii.
Cauza: O supratensiune poate fi responsabilă pentru deteriorarea transformatorului sau a vreunui component al alimentării.
Inspectează vizual placa în căutarea zonelor întunecate sau a componentelor umflate înainte de a confirma schimbul.
- 04
Codul de eroare al programatorului se schimbă fără o relație clară.
Cauza: Un component al plăcii se defectează intermitent înainte de a se strica complet.
Notează codul și momentul exact în care apare pentru a exclude că problema este un senzor extern.
- 05
Fusibilul plăcii se arde din nou la scurt timp după ce a fost înlocuit.
Cauza: Există un scurtcircuit pe placa electronică sau într-un component care alimentează.
Înainte de a schimba placa, deconectează pompa, vana și ventilatorul unul câte unul pentru a verifica dacă scurtcircuitul provine din exterior.
Coduri de eroare Chaffoteaux pe care le rezolvă această piesă
| Cod | Defecțiune | Diagnosticare și soluție |
|---|---|---|
| 3 03 | Eroare placa electronica. | Defecțiune internă a plăcii electronice principale (microcontroler/alimentare/trasee). Verificați tensiunile 230/low‑voltage pe placă, deconectați perifericele pentru a exclude scurtcircuitele și, dacă persistă, înlocuiți PCB-ul ref. 60000571. |
| 3 05 | Eroare placa electronica. | Anomalie detectată de electronica plăcii principale. Verificați alimentarea 5/12 V, conectorii și continuitatea; dacă eroarea reapare fără sarcini externe, placa este defectă. |
| 3 06 | Eroare placa electronica. | Defect al PCB-ului (de ex., regulare/etaj logic deteriorat). Confirmați că nu există scurtcircuite la senzori/actuatoare și măsurați ca tensiunile de pe placă să fie stabile; dacă persistă, înlocuiți placa 60000571. |
| 3 07 | Eroare placa electronica. | Defecțiune internă recurentă a PCB-ului. După verificarea cablajului și a perifericelor, dacă eroarea revine la pornire sau după reset, cauza este placa principală. |
| 3 09 | Eroare releu gaz (pe placă). | Releul vanei de gaz încorporat în PCB nu comută/nu închide corect. Verificați comanda de aprindere și tensiunea către vană în timpul cererii; dacă nu există ieșire în ciuda comenzii, înlocuiți placa 60000571. |
Aceste simptome pot avea mai multe cauze. Dacă centrala ta termică afișează un cod de eroare, trimite-ni-l pe WhatsApp împreună cu o fotografie a serigrafiei și îți spunem dacă piesa este aceasta.
Ficha de la placă electronică Chaffoteaux 60000571
- Referință de catalog
- 60000571
- Marcă
- Chaffoteaux
- Tip piesă
- Plăci electronice
- Unități în stoc
- 1 buc.
- Stare
- Recondiționat
- Garanție
- 1 an
- Livrare
- 1–2 zile lucrătoare
- Retur
- 14 zile
Date citite pe piesă și în documentația producătorului
Ceea ce nu am putut verifica nu apare aici.
- Producătorul transformatorului
- P.M.A.
- Codul transformatorului
- 80418003 / 740100000500
- Puterea transformatorului
- 22,5 VA, 50/60 Hz
- Primar al transformatorului
- 230V, borne 2-7
- Secundarele transformatorului
- SEC.1 22V 0,5VA (14-12); SEC.2 22V 0,5VA (12-10); SEC.3 42V 0,01VA (8-9)
- F fusele de pe placa
- T160mA și T2A
Dudas frecuentes sobre la placă electronică 60000571
Această placă cu cod 60000571 este compatibilă cu o Chaffoteaux Elexia Comfort 24 FF?
Ce defect al centralei termice Chaffoteaux Calydra Comfort rezolvă această placă?
Numărul 60000571 apare imprimat pe placa pe care o voi primi?
Ce siguranțe trebuie să verific în placa centralei termice Calydra Comfort 24 FF?
Câte modele sunt compatibile cu această placă?
Ce coduri de eroare sunt documentate pentru această placă?
